手动回转分度转台结构设计

项目分类:铸造模 发布时间:2026-06-01 ID:1169953
  • 手动回转分度转台结构设计

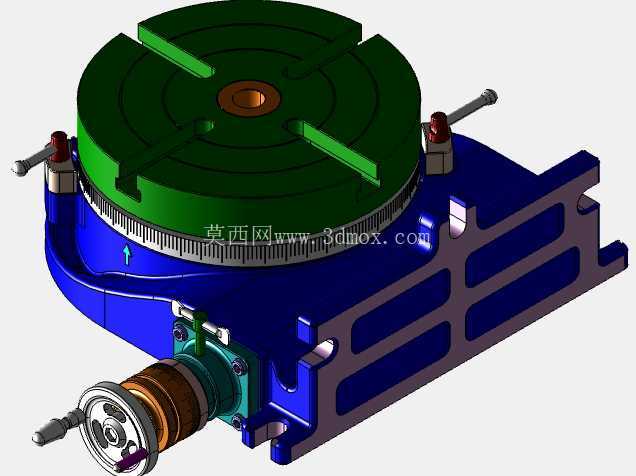

  这款手动转台多用于中小型铸造模具的工位回转、角度分度作业场景,在模具修配、铸件打磨、多工位工序流转的工位上,能替代人工抬转重型工装的操作,降低作业人员的劳动强度,同时保证回转过程的定位精度。从结构设计来看,转台上部采用带T型槽的圆形工作台面,台面的四条径向T型槽可适配不同规格的夹具压板,不管是小型铸造模样还是中型下模组件,都能通过T型螺栓完成快速装夹,台面中心的定位孔可作为工件装夹的基准原点,方便找正工件回转中心,减少装夹找正的辅助时间。

  转台的回转支撑采用内置的蜗轮蜗杆传动结构,侧面伸出的手轮连接蜗杆输入端,转动手轮时可通过蜗轮副带动上部工作台平稳回转,蜗轮副的自锁特性可以保证工作台停在任意角度时不会自行回转,不需要额外增加锁紧机构就能满足轻载工况下的定位需求,转台侧面还设置了两个锁紧手柄,当需要固定工位进行长时间加工作业时,扳动锁紧手柄可将工作台与底座刚性锁死,避免加工过程中出现台面窜动。底座采用带加强筋的箱式结构,底部的安装平面设置了多个安装孔位,可直接固定在钳工台、铸造模修配工位的工作台架上,底座侧面的镂空结构既减轻了整体自重,又能为内部传动件的维护预留操作空间,同时保证底座的刚性满足承载要求。

  设计过程中优先考虑了手动操作的力臂匹配,手轮的直径经过力矩核算,普通操作人员单手即可完成回转操作,不需要借助额外加力杆,工作台边缘的刻度圈可配合底座上的指示箭头完成角度读数,分度精度可满足一般铸造模修配、模样划线的工艺要求,不需要额外配置数显角度装置就能完成常规角度分度作业。从安装边界来看,转台整体的外廓尺寸适配常规1.2米宽的钳工工作台安装,上部工作台的回转直径范围内不会超出底座的支撑范围,不会出现偏载倾覆的风险,工作台面的高度符合人体工程学设计,操作人员站立作业时不需要过度弯腰就能完成工件装夹、手轮操作、锁紧固定等一系列动作。

  在实际生产场景中,这类手动转台不需要外接气源、电源,可直接布置在没有动力源的修模工位、划线平台旁,相比电动回转台成本更低、维护更简单,适合多品种小批量的铸造模样加工、模具修配工序使用,传动结构的润滑腔采用密封设计,可避免铸造车间的粉尘进入传动副造成磨损,延长设备的维护周期。
