工业自动化用碗式送料喂料结构设计

在小零件自动化装配、分拣生产线的布局规划中，零散工件的定向排序与连续上料一直是影响整线节拍稳定性的核心环节，这类碗式送料结构正是为解决这一工程痛点开发的核心执行部件，目前广泛应用在电子元器件装配、五金小零件冲压连线、塑胶件注塑出料分拣、紧固件批量检测等场景中，能够替代人工完成杂乱工件的姿态调整、有序输出，大幅降低产线人工上料的重复劳动强度，同时避免人工摆放带来的姿态偏差、供料节奏不稳定问题。

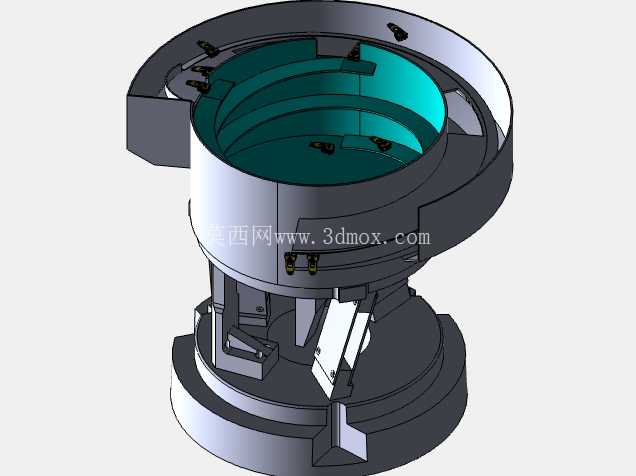

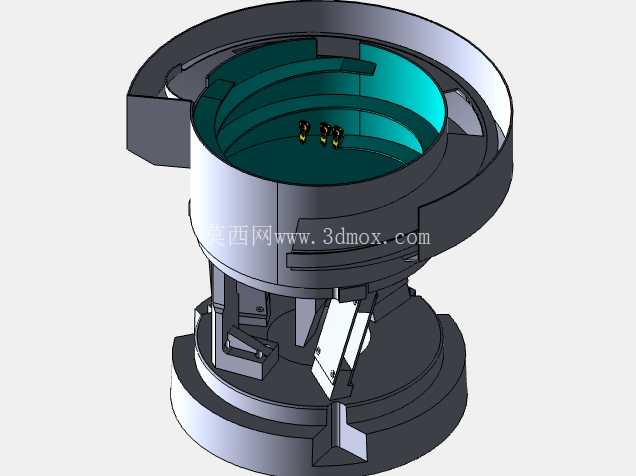

从实际功能落地角度看，该结构依靠底部的振动驱动单元产生规律的微幅扭转振动，带动料盘内的零散工件沿着螺旋轨道逐步爬升，爬升过程中通过轨道上预设的挡边、缺口、导向槽结构，自动剔除姿态不符合要求的工件，让其回落至料盘底部重新参与排序，仅保留姿态正确的工件沿着轨道持续输送至出料口，对接后续的装配工位、检测工位或者加工工位，整个供料过程无需人工干预，可根据后端工位的节拍需求匹配对应的振动频率，实现连续稳定的工件供给。

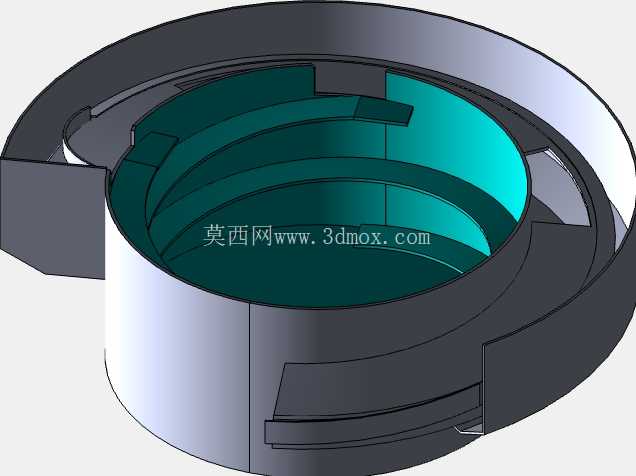

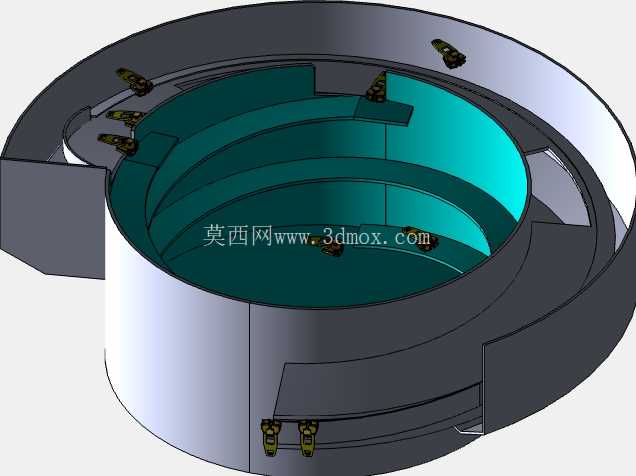

设计过程中首先要考虑的是料盘的轨道螺旋升角，升角过大会导致工件爬升过程中容易滑落，无法完成稳定输送，升角过小则会增加料盘整体高度，提升安装空间要求，同时降低工件爬升速度，影响供料效率；该结构的螺旋轨道升角经过反复校核，适配常见的小尺寸五金件、塑胶件、电子元器件的摩擦系数范围，能够保证工件在振动过程中平稳爬升，不会出现卡滞、滑落的问题。料盘内壁的导向结构设计完全匹配目标工件的外形轮廓，针对不同形状的工件可以快速更换对应的轨道附件，无需整体更换料盘本体，提升了结构的通用适配性。

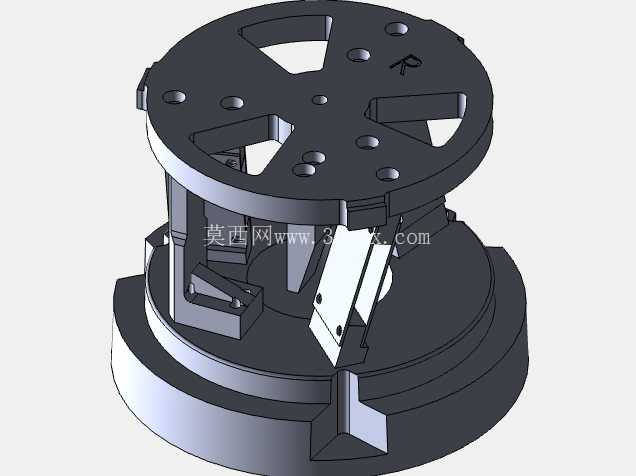

底部的振动驱动基座采用对称式的支撑结构设计，多组倾斜布置的板弹簧配合电磁驱动单元，能够产生稳定的周向扭转振动，振动幅度可以根据工件的重量、表面摩擦特性进行灵活调整，避免振幅过大导致工件在轨道上跳动卡料，或是振幅过小导致工件无法正常爬升。基座底部设计有标准化的安装法兰，预留了通用的螺栓安装孔位，能够直接固定在常规的铝型材工作台架或者钢构机台上，不需要额外制作过渡安装板，降低现场安装的适配成本。

从安装边界尺寸来看，该结构整体为圆柱式布局，最大外径适配常规产线的工位间距要求，整体高度控制在合理范围内，不会遮挡周边工位的操作与维护空间，出料口的高度可以根据后端接驳设备的进料高度进行小幅调整，出料轨道的接口采用标准化的直槽设计，能够直接对接常见的直线送料器、接驳滑道，不需要额外定制转接结构。料盘的容量设计兼顾了单次补料间隔与料盘整体重量，既不会因为容量过小需要操作人员频繁补料，也不会因为容量过大导致料盘负载过重，增加振动驱动单元的功耗，同时避免料层过厚导致底部工件受压卡滞。

在结构细节处理上，料盘与振动基座之间采用快拆式的连接结构，当需要更换生产的工件类型时，可以快速拆卸料盘进行清理或者更换，不需要拆解底部的驱动单元，大幅缩短产线换型的调整时间。轨道表面做了光滑处理，避免工件在输送过程中被刮伤，尤其是针对表面质量要求较高的塑胶件、电镀五金件，能够有效降低输送过程中的外观不良率。整个结构的振动传递路径经过优化，基座与安装台架之间可以加装减震垫，避免振动传递到周边其他工位，影响整线其他设备的运行精度。

实际选型应用过程中，技术人员只需要根据待输送工件的外形尺寸、重量、生产节拍要求，匹配对应的振动参数与轨道结构，就可以快速集成到现有自动化产线中，不需要进行复杂的二次开发。该结构的整体刚性经过校核，长时间连续运行不会出现结构变形、轨道偏移的问题，日常维护只需要定期清理料盘内的杂物、检查板弹簧的紧固状态即可，维护成本极低，非常适合中小零件批量自动化生产场景使用。
