高速碗式中心销送料整列机构设计

在3C电子小零件组装、精密五金件冲压连线、微型轴承装配等需要连续供给细小圆柱类零件的产线场景中，这类碗式中心销送料机构是衔接上游加工工序与下游组装工位的核心上料单元，其送料稳定性直接决定整条产线的实际节拍上限。不同于常规振动盘仅做通用散料排序的设计，这款机构针对中心销这类带台阶、长度直径比约3:1的小尺寸圆柱零件做了定向结构优化，能在料斗持续振动的过程中，通过螺旋轨道上的挡边、缺口、分选气嘴结构，剔除姿态歪斜、首尾反向的零件，让符合姿态要求的中心销沿直线导轨有序输出，每分钟稳定输出150件的节拍，刚好匹配多数小型零件组装工位的作业节奏，不会出现供料不足导致的工位等待，也不会因送料过快造成导轨末端堆料卡滞。

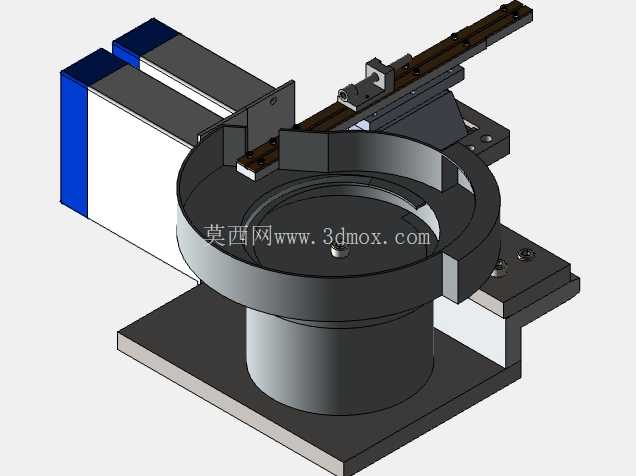

从结构布局来看，整套机构的安装基准是底部的钢制安装底板，底板上预留了4个长圆形安装孔，可兼容不同设备台架的安装孔位，安装时不需要额外做转接板加工，直接通过螺栓固定在设备台面即可，整体安装边界控制在长320mm、宽240mm、高210mm的范围内，不会占用过多产线安装空间，适合在紧凑型组装设备内部集成。料斗采用圆弧形碗式结构，内壁做了光滑抛光处理，减少零件在振动输送过程中的表面刮伤，避免中心销这类外观要求较高的零件在送料环节产生磕碰瑕疵；螺旋轨道的升角经过反复调校，刚好匹配中心销的摩擦系数，既不会因为升角过大导致零件下滑回落，也不会因为升角过小造成料道过长、整机尺寸偏大。

直线输料导轨部分和碗体出料口做了无缝衔接，导轨的槽宽按照中心销的最大外径做了0.2mm的间隙设计，既能保证零件在导轨内滑动顺畅，又不会出现零件在导轨内翻转卡料的问题；导轨侧面安装的直线送料器和碗体的振动底座做了振动频率匹配，两者的振动相位差调整到120度左右，让零件从碗体进入直线导轨后能保持匀速向前输送，不会在衔接位置出现堵料。驱动部分采用的是电磁振动底座，振动幅度可以通过外置控制器无级调节，针对不同重量批次的中心销，可以灵活调整振动力度，比如加工表面粗糙度较低的零件时可以适当降低振幅，减少零件表面磨损，加工尺寸稍大的同系列零件时可以提高振幅，保证送料速度达标。

设计过程中重点考虑了高速送料下的稳定性问题，碗体和振动底座之间采用了倾斜布置的板弹簧支撑，弹簧的刚度经过匹配计算，避免设备运行过程中出现共振，整机运行时的噪音控制在70分贝以内，符合车间作业的噪音要求；所有和零件接触的轨道位置都做了圆角处理，没有尖锐棱角，不会刮伤零件表面；导轨末端预留了传感器安装位，可以对接物料检测传感器，当末端零件堆积到检测位置时，振动底座会自动暂停工作，待零件被取走后再恢复送料，减少无效振动带来的能耗和零件磨损。在实际产线应用中，这类机构不需要人工持续补料，只需要操作人员每隔1-2小时往碗体内添加一批待送料的中心销即可，相比人工摆放上料的方式，能减少2名上料操作人员的工作量，同时避免人工摆放带来的姿态错误、零件漏放问题，大幅提升组装工序的良率。对于做小型零件自动化设备开发的结构工程师来说，这套机构的结构参数可以直接复用在同类型小零件的送料场景中，只需要根据零件的实际尺寸调整料道宽度、挡边高度和分选缺口的位置，就能快速适配不同规格的圆柱类、薄片类小零件的送料需求，缩短设备开发的设计周期。
