商用全自动面条加工生产设备结构设计

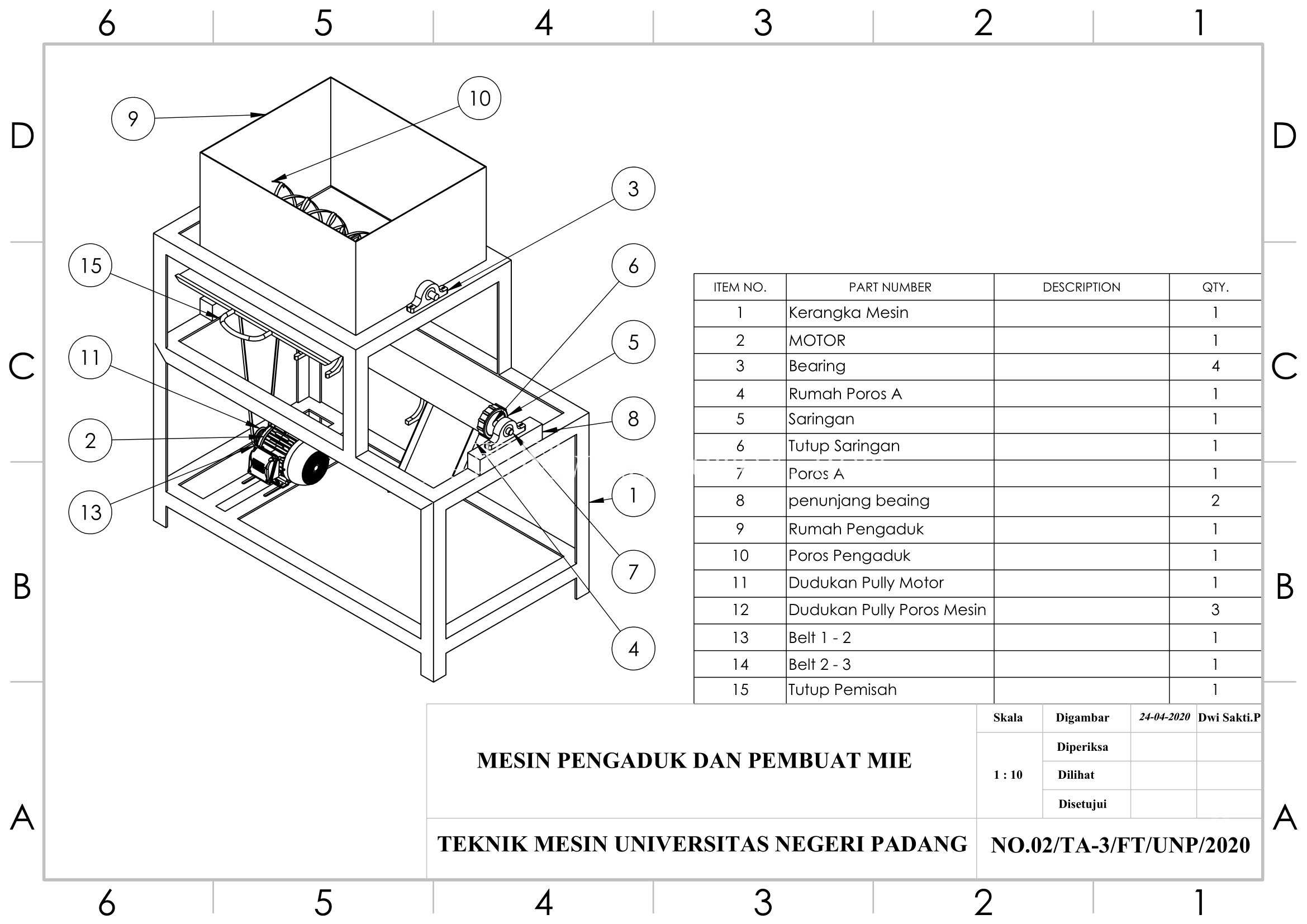

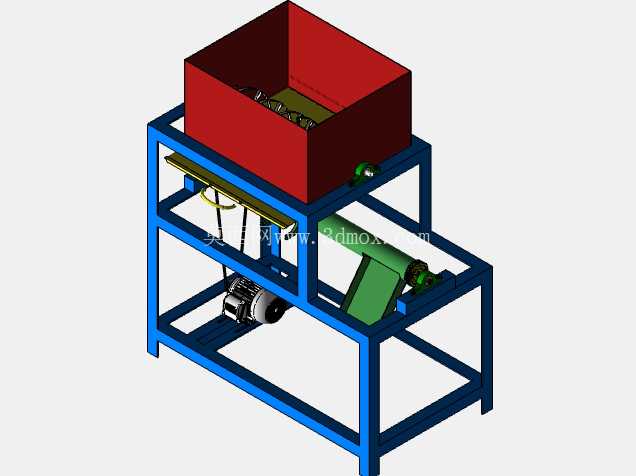

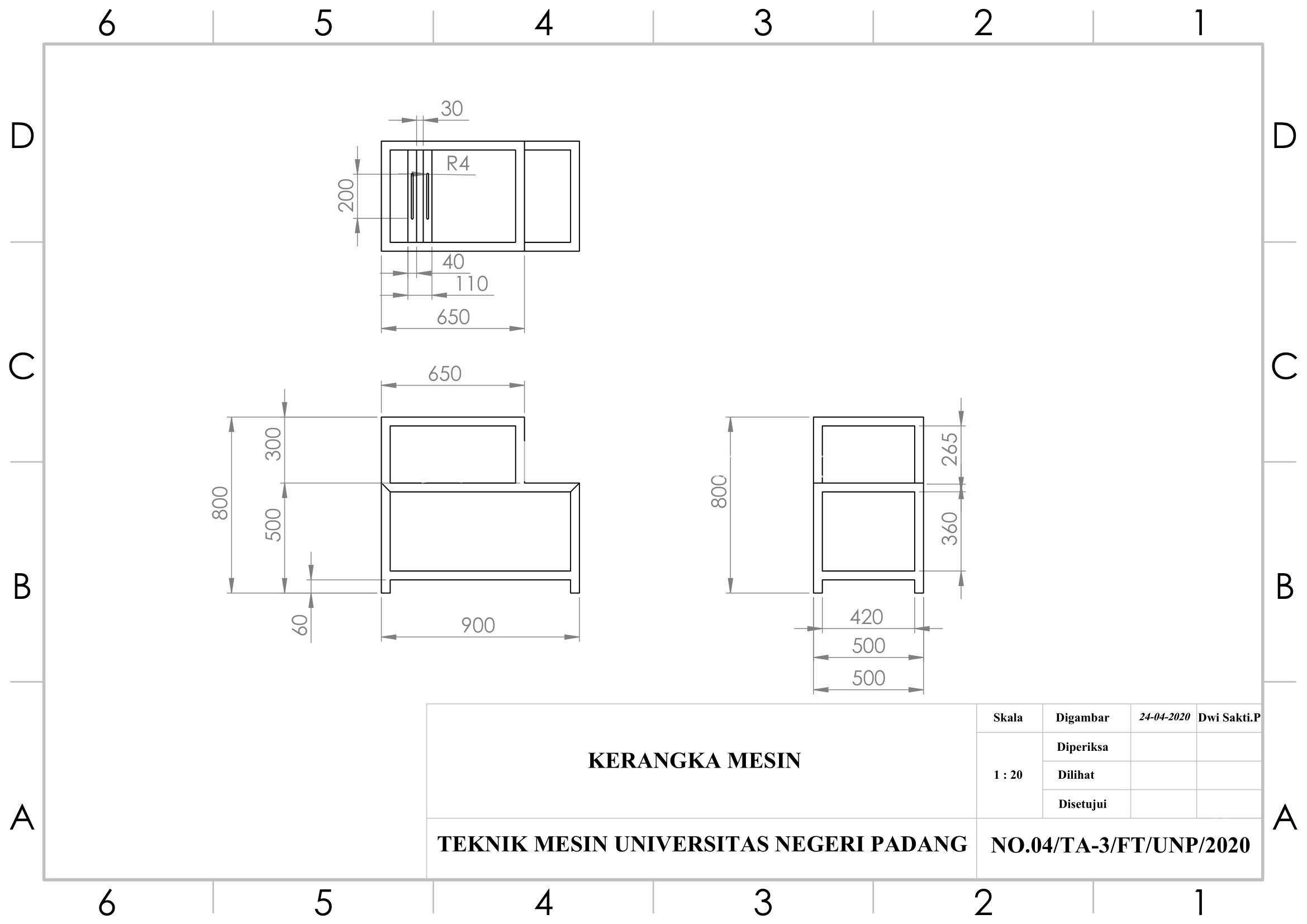

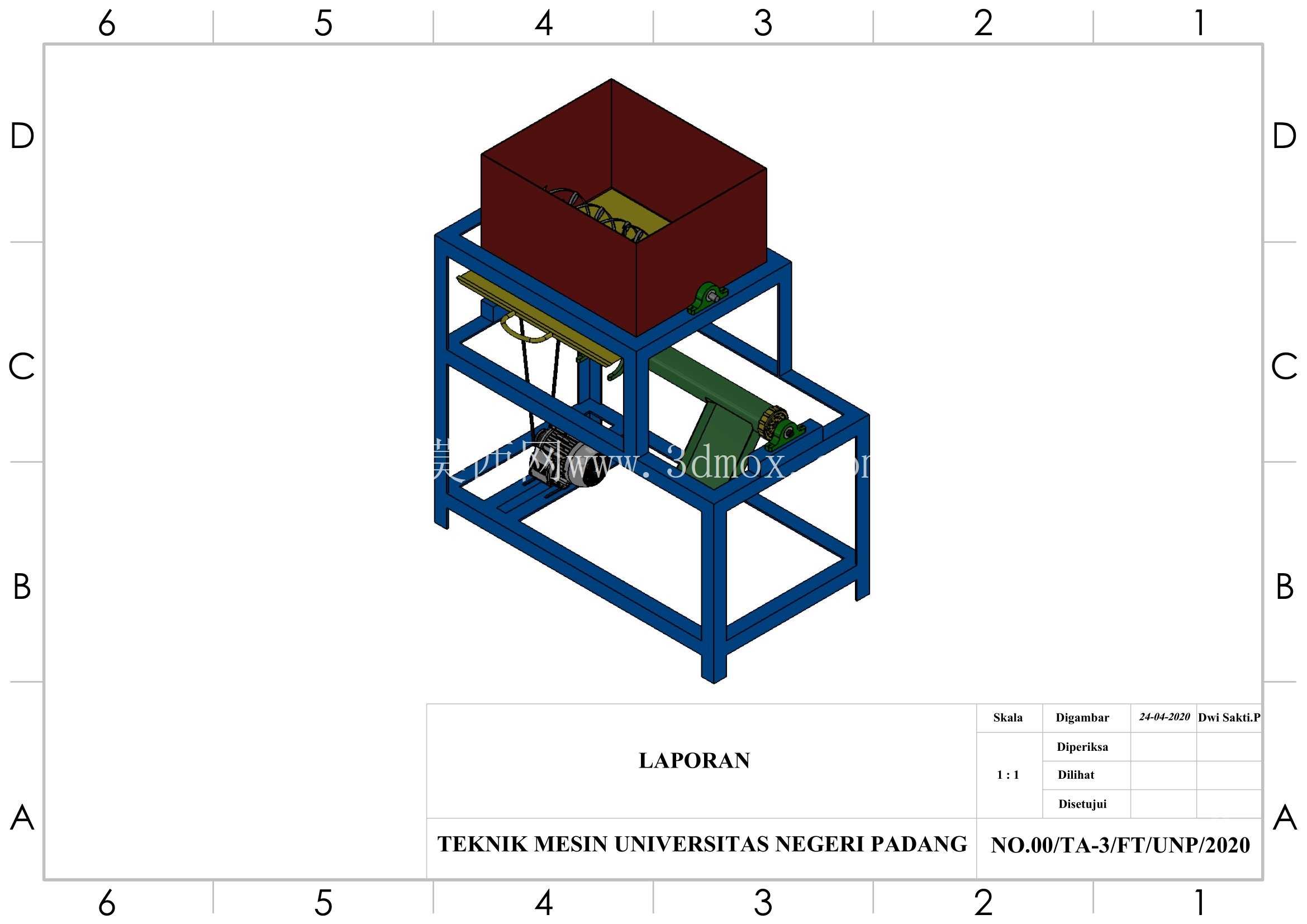

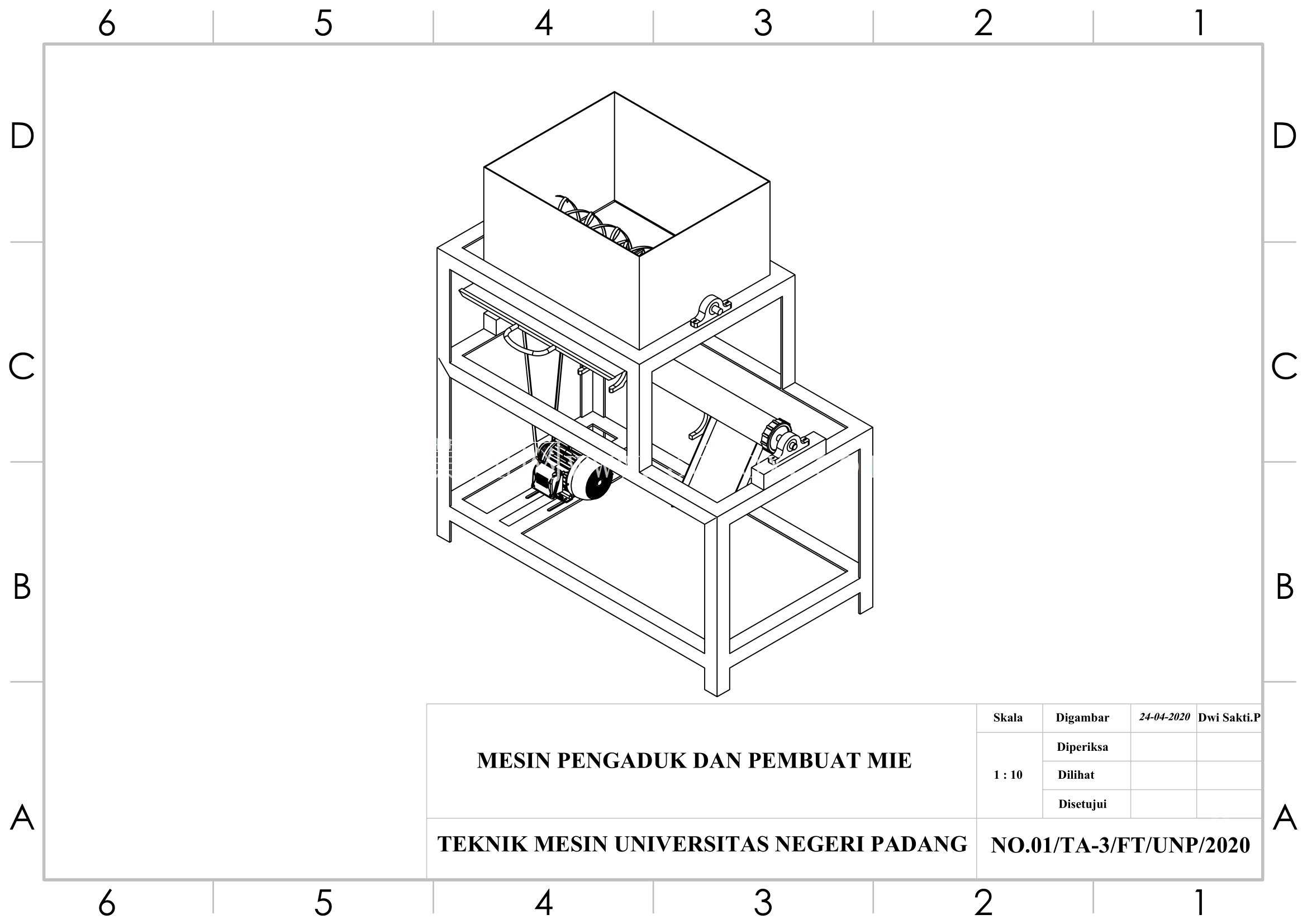

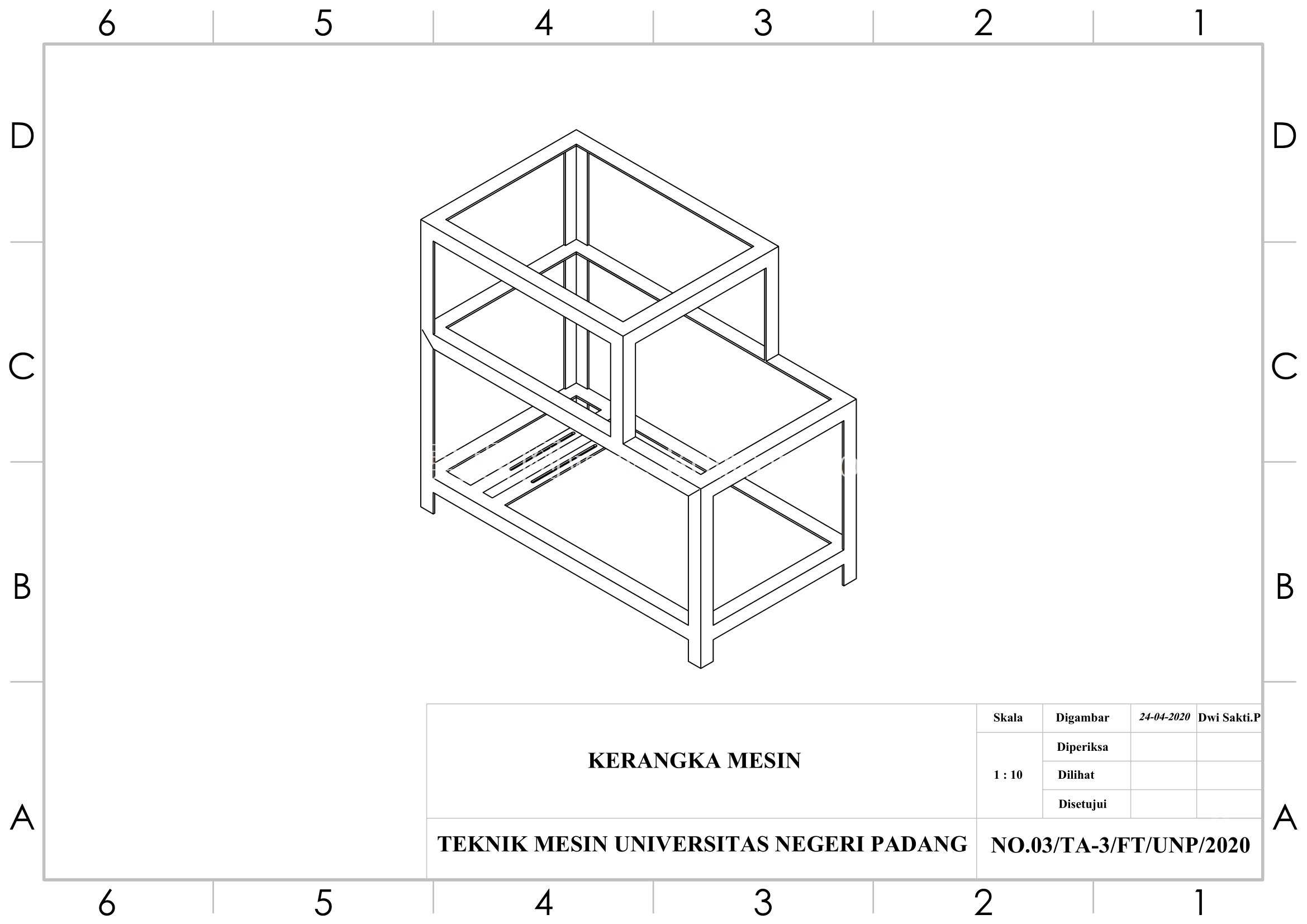

这款面条加工设备的三维结构设计，核心面向中小型食品加工厂、连锁餐饮中央厨房、规模化鲜面售卖门店的生产场景，解决传统手工制面效率低、成品规格不统一、卫生管控难度大的实际痛点，整套设备采用框架式承载结构，主体支撑选用标准型钢焊接成型，底部预留水平调节支脚安装位，可适配不同平整度的生产车间地面安装需求，整体安装边界控制在长1200mm、宽800mm、高1600mm范围内，无需额外预埋固定螺栓，可直接放置在常规食品生产车间的硬化地面上使用，设备周边预留600mm以上操作维护空间即可满足日常生产、检修的通行需求。

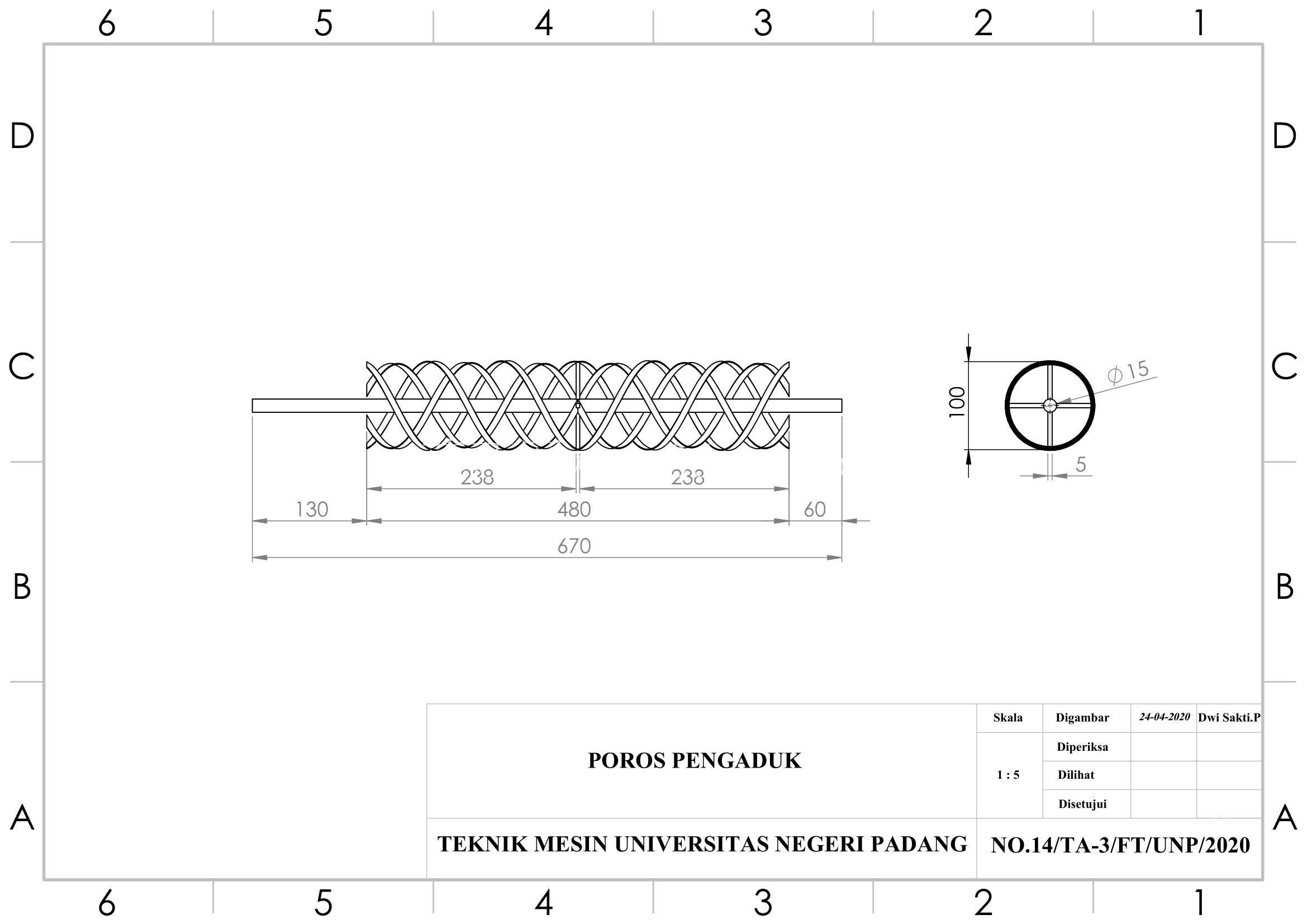

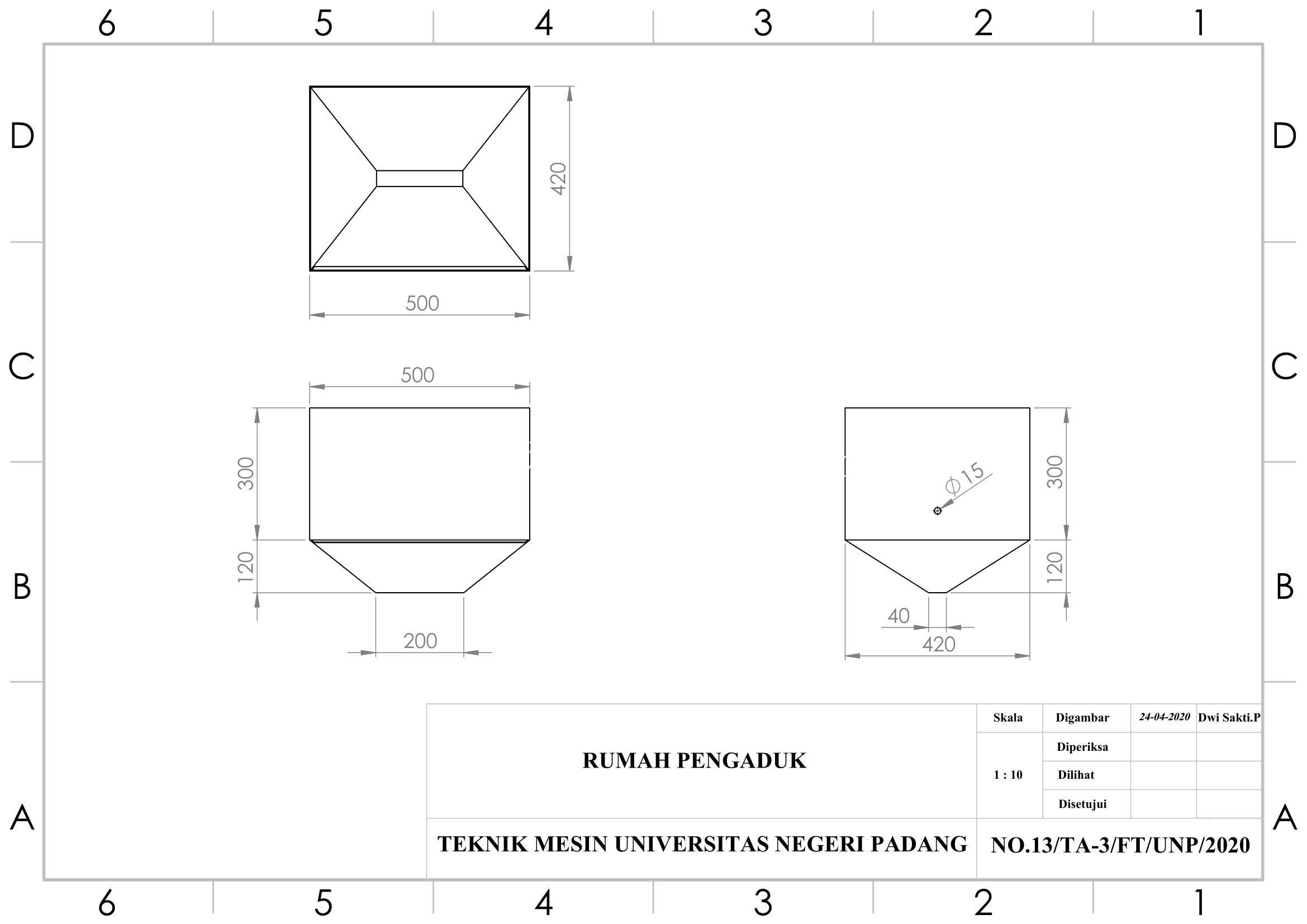

从功能模块划分来看，设备上部设置封闭的面团混合仓，仓体采用倾斜式出料设计，混合完成的面团可依靠自重落入下方的压面输送机构，无需额外设置人工转料工位，压面机构采用多组可调间隙的压辊组，可根据生产的面条品类调整压辊间距，实现从1mm到8mm不同厚度面片的连续压延，压辊表面做食品级不粘涂层处理，避免面片粘附在辊面影响连续生产，压延完成的面片通过水平布置的食品级输送带输送至末端切条工位，切刀组件采用快拆式结构设计，可根据需求更换不同规格的切刀，生产圆面、宽面、扁面等不同截面形状的面条成品，切条后的成品直接通过出料导槽落入接料容器，整套流程从面粉投料开始到成品面条输出，全程无需人工接触物料，可有效降低生产过程中的微生物污染风险，符合食品生产的卫生管控要求。

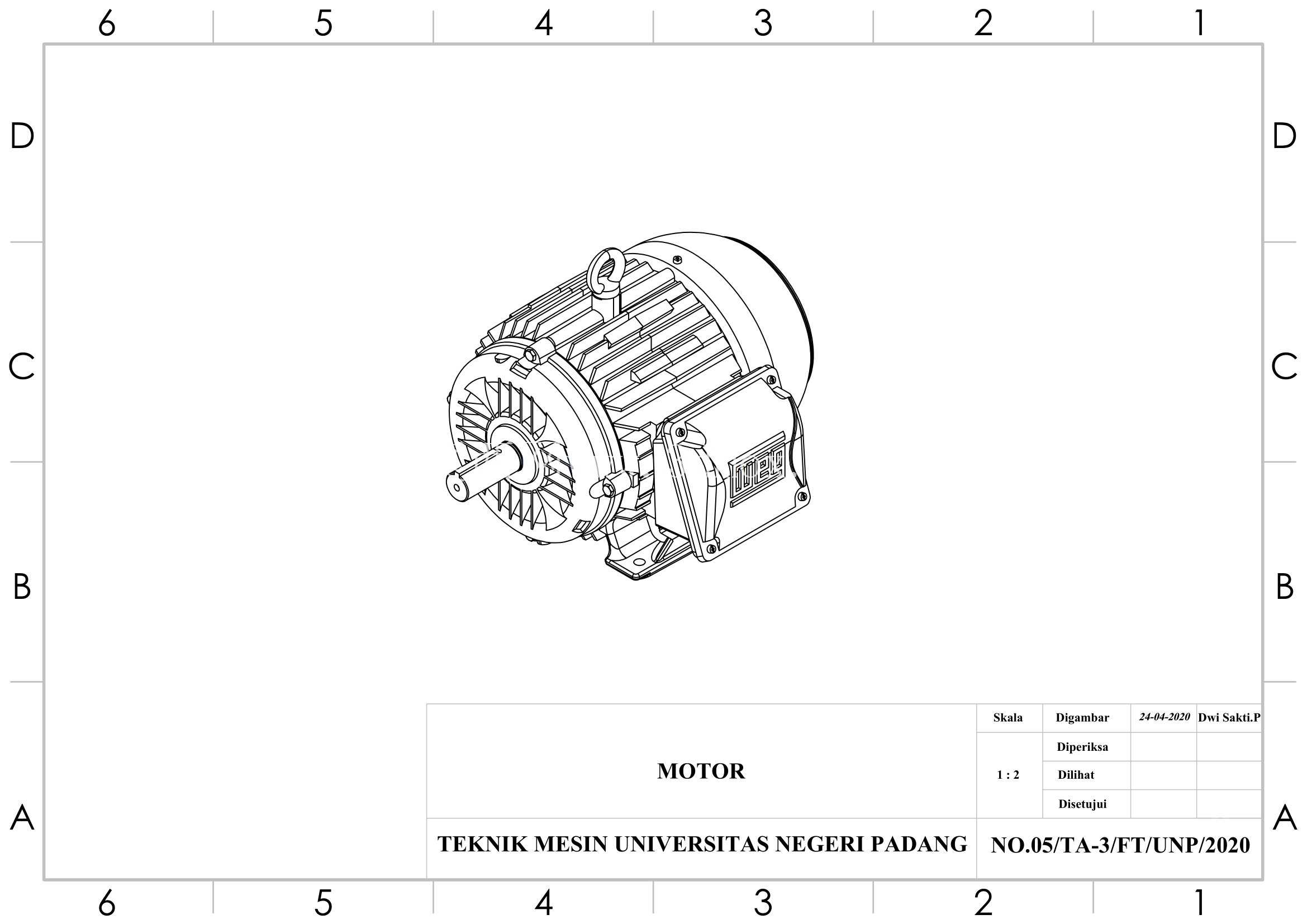

在结构设计思路上，整套设备的动力单元采用集中布置方案，驱动电机、传动链轮、减速组件全部安装在机架下部的封闭仓内，一方面可降低传动部件外露带来的生产安全隐患，另一方面也方便日常维护时集中检查润滑状态，传动部分采用链传动与齿轮传动结合的方式，压面辊组之间采用齿轮啮合传动保证辊间转速同步，避免面片在压延过程中出现拉伸变形、厚薄不均的问题，输送带驱动采用链传动，可根据生产需求调整输送速度，匹配不同厚度面片的压延节奏，设备的操作控制按钮集中布置在机架侧面的操作位，操作人员站在设备出料侧即可完成启停、速度调整、间隙调节的全部操作，无需在设备两侧来回走动，可有效降低单人操作的劳动强度。

从实际生产适配性来看，该设备的单小时产能可匹配300-500份面制品的加工需求，既可以作为鲜面门店的日常生产设备，也可以作为小型食品加工厂的前端面食加工单元，设备的所有与物料接触的部件均采用快拆式固定结构，日常生产结束后可快速拆卸接触面团、面片的压辊、切刀、输送带组件进行清洗消毒，无清洁死角，可满足食品生产的日常卫生检查要求，机架整体做防锈喷涂处理，可适应食品车间潮湿、定期冲洗的使用环境，避免长期使用出现结构锈蚀的问题。在安装边界设计上，设备的进料口高度设置在1400mm位置，匹配操作人员站立投料的舒适高度，出料口高度设置在800mm，可直接对接常规的食品周转箱高度，无需额外垫高接料容器，设备的动力接线口设置在机架后侧下部，可直接对接车间380V工业供电线路，无需额外配置电压转换装置，整机重量控制在280kg左右，常规的手动液压叉车即可完成移位调整，无需大型吊装设备配合，适合生产场地需要灵活调整布局的使用场景。
