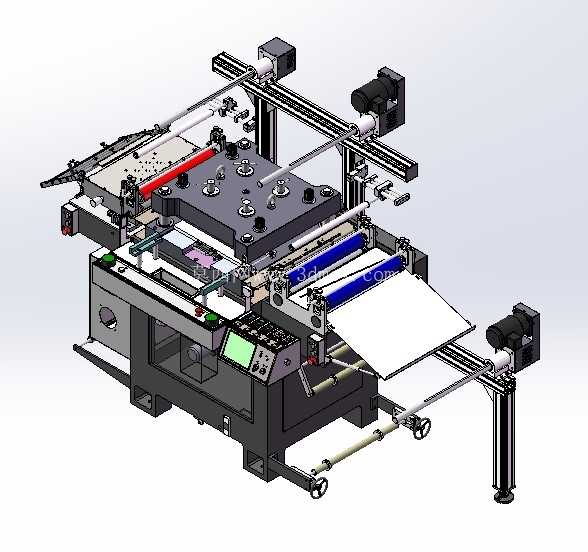

中型高速卷材连续冲孔加工设备结构

　　这套中型高速冲孔设备主要面向卷材类柔性、半刚性片材的连续冲孔加工场景，常见于电子辅料、包装印刷、薄膜开关、标签标牌等生产环节，可适配PET、PVC、薄铝带、铜箔、绝缘纸等多种厚度在0.05mm到2mm区间的带状物料，解决传统单张冲孔效率低、定位精度差、对位偏差大的生产痛点。设备整体采用卧式长轴布局，进料端配备可调张力的放料架，放料架带有阻尼调节结构，可根据卷材厚度、材质硬度调整放料阻力，避免物料拉扯变形或松垮偏移，放料卷轴支持最大直径600mm的料卷安装，卷轴内孔可适配3英寸、6英寸两种通用气胀轴规格，满足不同行业常规料卷的上料需求。

　　中间段依次设置纠偏机构、伺服送料辊组、冲孔主机工位、废料收集通道，出料端配备成品收料架，收料端同样带有独立伺服驱动，可与送料端、冲孔工位的动作做同步跟随，保证料带全程张紧度一致，避免冲孔位置出现拉伸错位。冲孔主机部分采用四柱式导向结构，冲头安装板搭配线性导轨做垂直上下运动，导向精度可达0.02mm，重复定位精度控制在0.015mm以内，可根据加工需求更换不同孔型、孔距的冲孔模具，模位安装区域预留了280mm*420mm的安装空间，支持多排孔同时冲切，单次冲切行程可在10mm到50mm区间调节，适配不同厚度物料的冲切深度需求。送料机构采用伺服电机搭配高精度胶辊传动，胶辊表面做防滑耐磨包胶处理，送料步距可在5mm到500mm区间任意设置，送料误差不超过0.03mm，配合光电检测头可实现色标对位冲孔，满足印刷后料带的精准对位加工需求。设备操作侧集成了触控式操作面板，面板上集成了参数设置、手动调试、故障报警、计数统计等功能模块，面板倾斜角度设置为45度，符合操作人员站立操作的人机工程学视角，操作按钮区域做了防误触凸起设计，紧急停止按钮设置在面板最外侧，可在突发状况下快速触发停机。

　　设备底部采用方管焊接机架，机架整体做去应力退火处理，避免长期高速运行出现机架变形，机架底部配备可调式支撑脚杯，可根据车间地面平整度调整设备水平，调整范围为±20mm，同时脚杯搭配减震橡胶垫，可降低冲切过程中产生的振动传递到地面，减少对车间其他精密设备的干扰。设备侧面预留了电气柜安装空间，电气元件采用分层排布设计，强电、弱电区域做物理隔离，减少信号干扰，走线槽全部采用封闭式结构，避免车间粉尘、料屑进入线槽造成线路短路。在冲孔工位下方设置了斜坡式废料滑槽，冲切产生的边角废料可顺着滑槽直接滑入设备下方的废料收集箱，无需人工频繁清理工位区域的废料，减少生产过程中的停机清理时间。

　　设备的传动部分全部采用密封式防护罩设计，齿轮、同步带、链轮等运动部件全部封闭在防护罩内部，避免操作人员误触运动部件造成安全事故，同时可阻挡车间粉尘进入传动部件，延长传动零件的使用寿命。在进料端和出料端都设置了料带检测传感器，当料带断裂、料卷用完或者出现卡料情况时，传感器会立刻触发信号，设备自动停机并在操作面板上显示故障位置，方便操作人员快速排查问题。这套设备的设计充分考虑了中小批量多品种的生产需求，换模过程无需大型吊装工具，单人即可在15分钟内完成模具更换与参数调整，适配柔性生产的加工需求，设备整体占地长度约3.2米，宽度约1.4米，高度约1.6米，对车间安装空间的要求较低，无需特殊地基处理，普通硬化车间地面即可安装调试投入使用。
