管材加工用简易液压冲孔工装结构设计

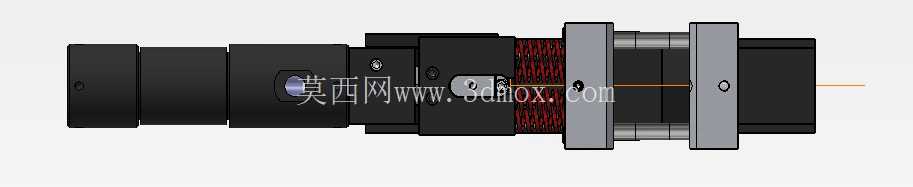

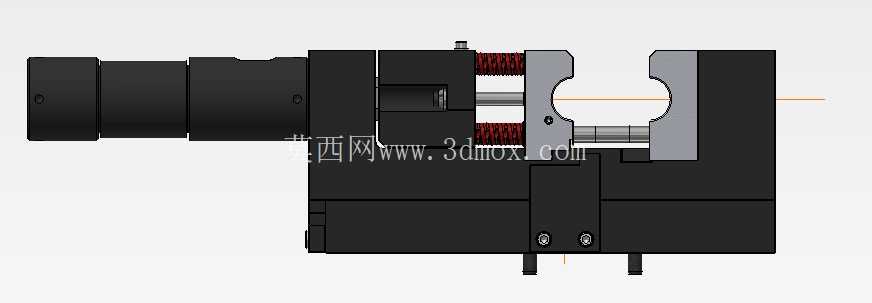

　　在中小规格金属管材的批量二次加工场景里，现场常遇到小直径通孔加工的需求，这类加工如果采用钻削工艺，不仅会产生大量缠屑，管材薄壁部位还容易出现钻偏、管口变形的问题，加工效率很难满足产线节拍要求，这款液压驱动的简易冲孔装置，正是针对这类现场痛点开发的专用加工执行单元。从结构布局来看，装置整体采用卧式直线排布，动力端为长筒型液压油缸，通过缸体法兰直接与安装基座刚性连接，省去了额外的传动连接结构，整体安装长度控制在紧凑范围内，可直接固定在标准型材工作台面上，不需要定制专用安装底座，适配现有管材加工产线的工位改造需求。

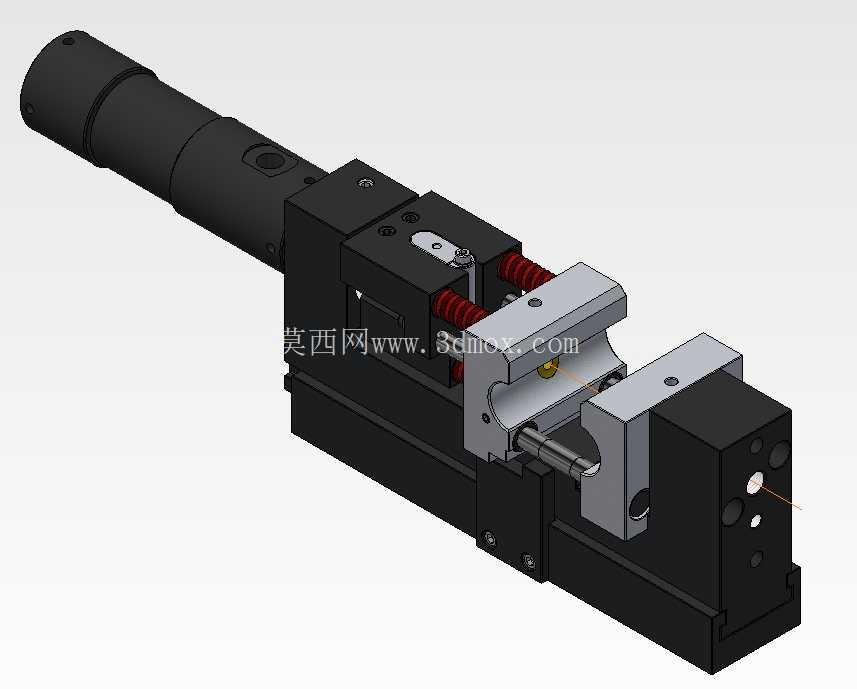

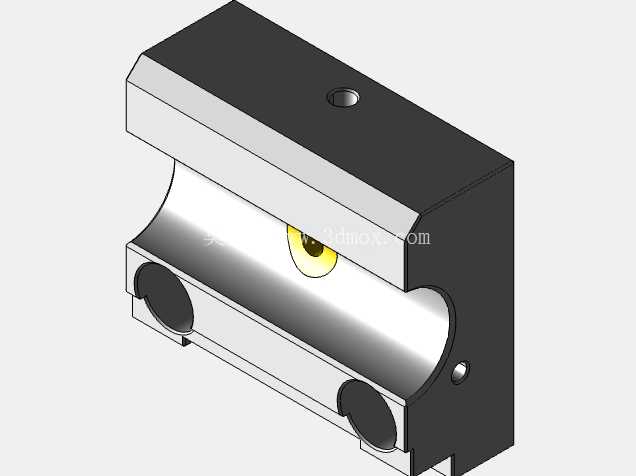

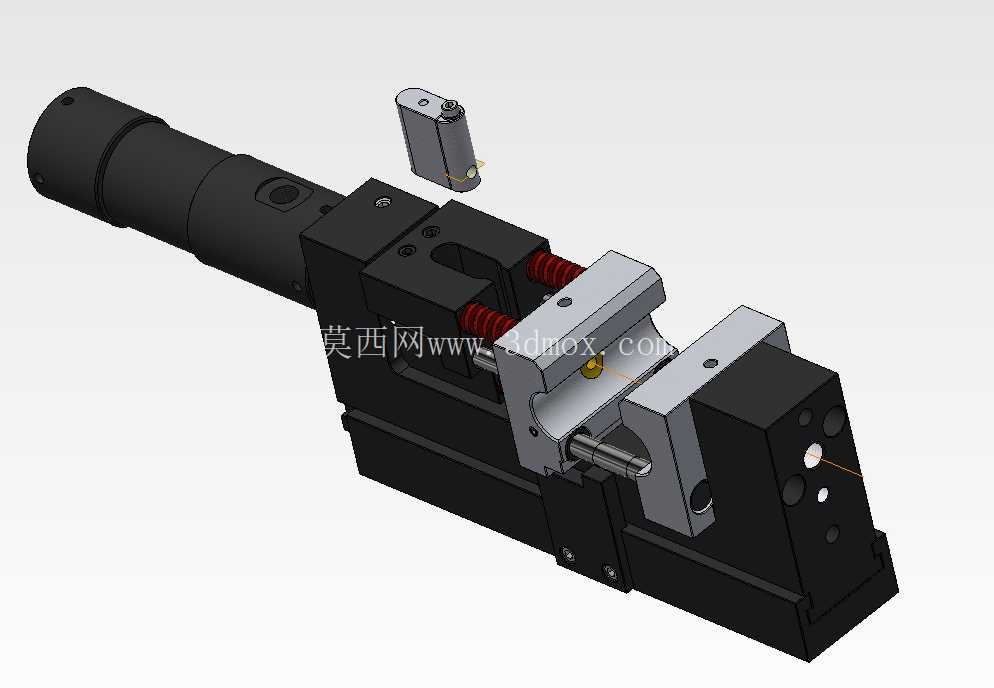

　　冲孔执行端的核心设计围绕两个核心功能展开，一是冲头的快速交换结构，冲头与活塞杆输出端采用快拆式定位连接，不需要额外拆卸周边的导向、压紧部件，就能完成不同孔径冲头的更换，换型时间可控制在数分钟内，适配多规格管材、不同孔径的冲孔需求，减少产线换型的停机等待时间；二是管材的自动定心结构，在冲孔工位的进料侧设置了带V型定位面的自适应夹持模腔，模腔配合内置的弹性复位组件，在管材送入工位后可自动适配不同管径的圆管外圆，将管材的中心轴线与冲头的进给轴线保持同轴，避免冲孔过程中出现冲头偏载、孔位偏移的问题，同时在冲头出口位置配套了对应规格的模套，模套与冲头的配合间隙控制在合理公差范围内，冲切过程中模套可对管材冲孔位置的背部提供有效支撑，避免薄壁管材冲孔时出现孔边撕裂、塌陷、毛刺过大的缺陷，冲出的通孔断面平整，不需要额外的二次去毛刺工序。

　　装置的基座采用整体式钢制加工件，所有导向面均经过磨削处理，冲头进给方向设置了耐磨导向套，对冲头的进给运动提供全程导向支撑，避免冲头在冲孔受力时出现径向偏移，延长冲头的使用寿命；夹持模腔的开合通过内置的弹簧组件实现自动复位，配合液压系统的进给动作，可实现管材送入后自动夹紧、冲孔完成后自动松夹的动作循环，不需要额外设置独立的夹紧驱动源，简化了整体的液压回路配置。

　　从安装边界来看，装置的动力侧油缸外径、基座安装孔位均采用通用化尺寸设计，接入车间常规压力的液压动力源即可正常工作，不需要配置专用的高压液压站；进料端的定位基准可根据管材的加工长度需求调整轴向定位块位置，适配不同长度管材的孔位加工要求，既可以作为独立的单机加工工位使用，也可以集成到自动化管材加工产线中，配合自动上料、送料机构完成全自动冲孔作业。在实际应用中，这类装置主要针对薄壁圆管的径向通孔加工，常见于卫浴管材、汽车管路、家具金属管、小型液压管路的加工场景，相比传统的钻削、铣削孔加工工艺，液压冲孔的加工节拍更短，单孔加工时间可压缩到一秒以内，且加工过程无切屑产生，现场清理维护难度更低；冲头与模套采用合金工具钢制作，经过热处理后具备足够的硬度与耐磨性，批量加工过程中的刃口磨损量小，长时间加工的孔位精度稳定性更好。设计过程中特意简化了冗余的结构部件，没有设置复杂的数控调整、多轴联动结构，整体结构简单可靠，日常维护只需要定期对冲头导向部位加注润滑脂、检查模套的磨损情况即可，对现场操作人员的技能要求更低，适合中小型加工车间的批量生产使用，同时紧凑的结构设计也让装置的占用空间更小，可灵活布置在产线的各个工序节点，不需要占用大面积的作业场地。
