办公桌面双孔纸张手动打孔装置结构设计

日常办公场景里，纸质文件的装订归档是高频刚需操作，双孔纸张打孔装置作为配套装订的核心手动工具，广泛适配企事业单位行政文档整理、财务凭证装订、学生课业资料归集、设计单位图纸册页装订等各类场景，可匹配常规2孔装订夹、快劳夹的孔位标准，完成单张或叠层纸张的冲孔作业，解决零散文件易散落、查阅不便的实际问题。

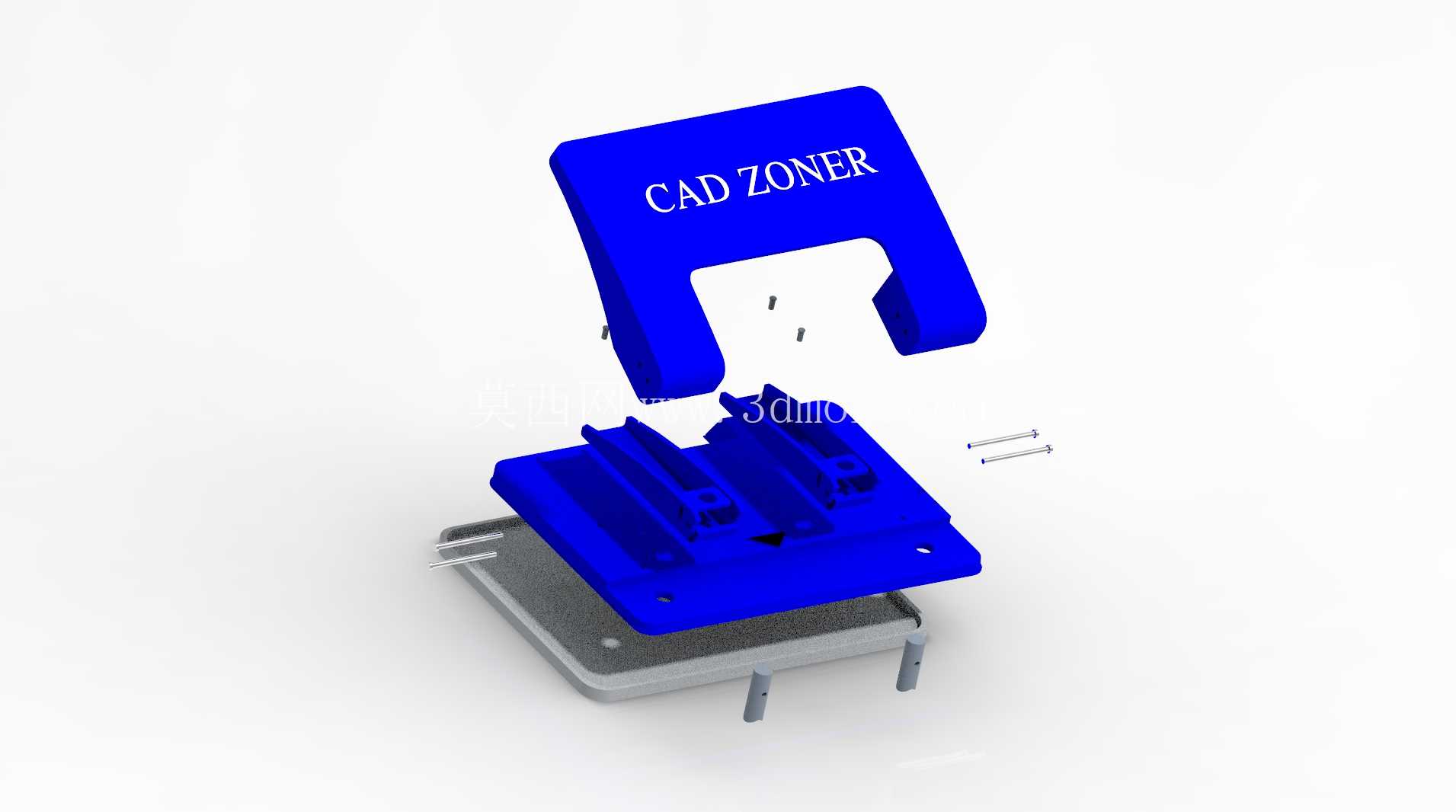

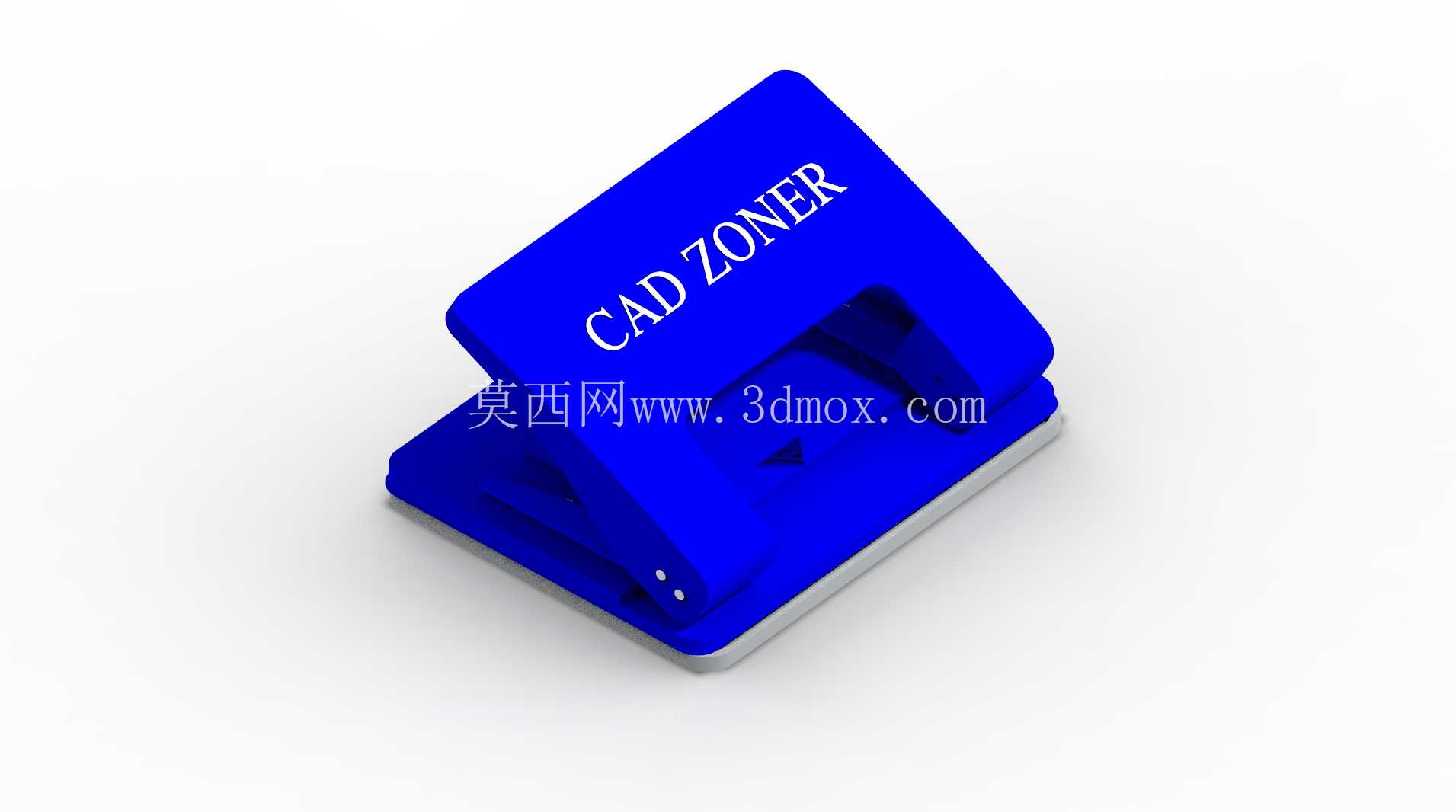

这款桌面打孔装置采用分体式结构设计，整体分为上压操作组件、冲孔执行组件、底座承托组件三个核心模块，各模块通过定位销与紧固件完成装配，无复杂传动结构，手动操作即可完成冲孔动作，无需外接动力源，适配桌面狭小空间摆放使用。上压操作组件采用U型悬臂结构，操作面做了加宽平面处理，按压时受力均匀，可通过手掌下压力驱动冲孔组件下行，悬臂的弧度设计贴合手部施力角度，减少长时间操作的手部疲劳感，组件表面做了平整处理，无尖锐棱角，避免日常使用中的磕碰划伤。

冲孔执行组件配置两组平行冲孔冲头，冲头间距严格遵循通用办公2孔装订的标准孔距，冲头采用刃口斜切设计，冲孔过程中可逐步裁切纸张纤维，避免叠层纸张冲孔后出现毛边、孔位错位、纸页粘连的问题；冲头配套设置了纸屑导槽，冲孔产生的细碎纸屑可通过导槽落入底座内置的纸屑收纳腔，无需额外清理桌面残留纸屑，收纳腔采用抽拉式结构，积满后可直接抽出倾倒，维护操作简单。底座组件底部设置了四个防滑支撑脚，放置在木质、玻璃、金属各类办公桌面时都可保持稳定，冲孔作业过程中不会出现滑移偏移；底座上设置了纸张定位挡板，挡板带有刻度标识，可根据纸张规格调整定位距离，适配A4、B5等常规办公纸张的孔位边距要求，保证不同尺寸纸张冲孔后孔位对齐一致，装订后文件整齐无歪斜。

从设计思路来看，这款装置优先考虑手动操作的力臂优化，通过上压悬臂的长度设计放大下压力，即便是叠层20张左右的常规办公用纸，也无需过大按压力即可完成冲孔，降低操作门槛；各装配部件均采用可拆分设计，冲头出现磨损后可单独拆卸更换，无需整体报废，延长设备整体使用寿命；整体结构无易损弹性件，长期使用不会出现弹簧失效、部件卡滞的问题，适配办公场景高频次、低维护的使用需求。

安装边界方面，装置整体占地尺寸适配常规办公桌边角区域，摆放时无需占用大面积桌面空间，底部支撑脚的高度设计让底座与桌面留有微小间隙，避免长期放置刮花桌面漆面；操作时的上抬行程控制在合理范围，按压过程中手部不会碰到桌面其他摆放物品，适配不同身高使用者的操作姿势，无需刻意调整坐姿即可完成冲孔作业。冲孔组件的下行行程做了限位设计，冲头冲孔到位后不会触碰底座承托面，避免冲头刃口磕碰损坏，同时也防止操作不当压伤手指，提升使用安全性。纸屑收纳腔的容量设计可满足单次百次以上冲孔的纸屑存储，无需频繁倾倒清理，适配日常批量文件整理的连续作业需求。定位挡板的调节采用滑动式结构，调整时无需额外工具，手动即可滑动到对应刻度位置并锁定，切换不同纸张规格时操作便捷，不会出现定位偏移导致的孔位误差。
