蜗轮蜗杆式雨刮器传动机构结构设计

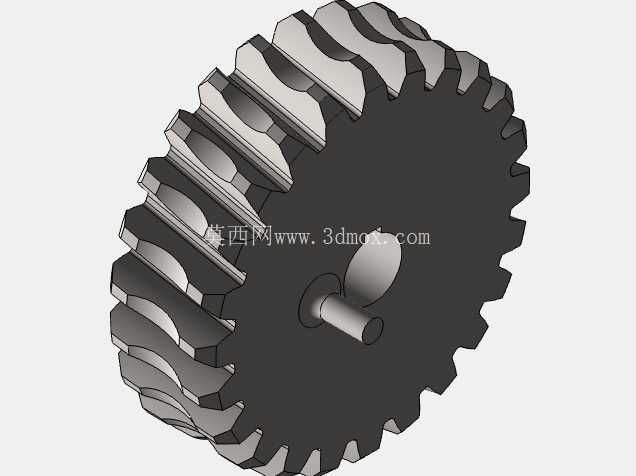

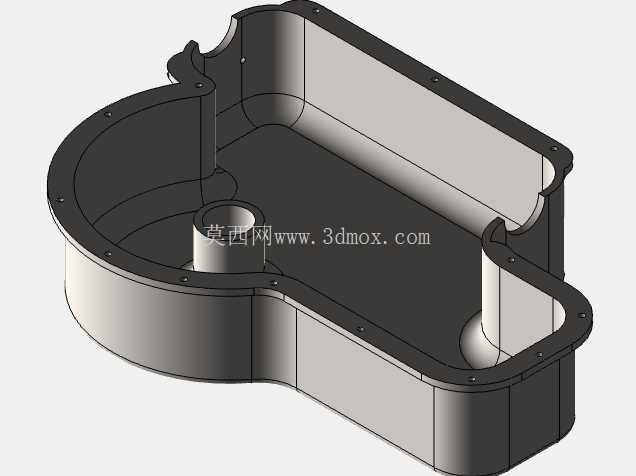

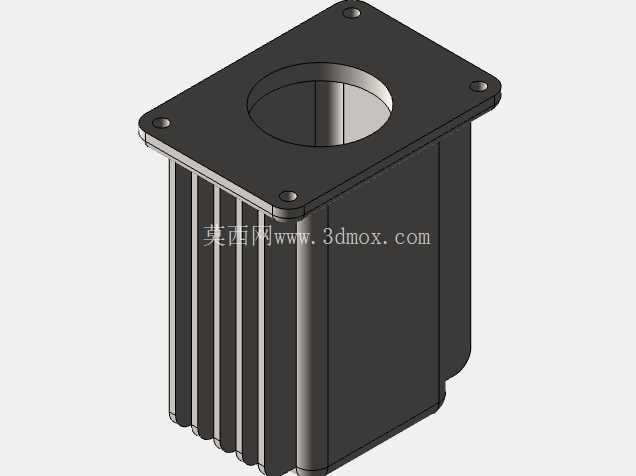

这套雨刮传动机构的核心设计逻辑，是把电机输出的高转速低扭矩动力，通过蜗轮蜗杆副完成第一级大减速比转换，再配合齿轮-连杆组件把旋转运动转化为雨刮臂的往复摆动，整套结构的减速比匹配直接决定雨刮刮片的工作频率，常规工况下刮臂摆动频次控制在每分钟30-60次区间，适配不同降雨强度下的视野清理需求。从安装边界来看，整套机构的壳体采用半包容式铸铝结构，输入轴端预留标准花键连接位，可直接适配主流车用雨刮电机的输出轴，输出摇臂的连接孔位间距符合通用车型的前围板安装孔距规范，不需要额外做转接支架就能完成装配，壳体周边的固定螺栓孔采用均匀排布设计，能抵消连杆往复运动产生的交变振动，避免长期工作后出现固定位松动的问题。

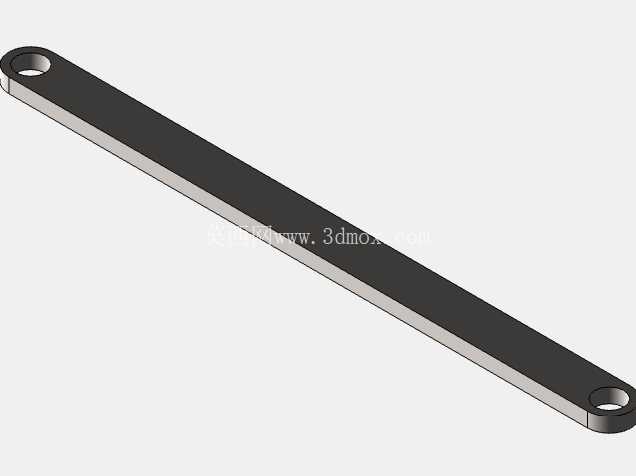

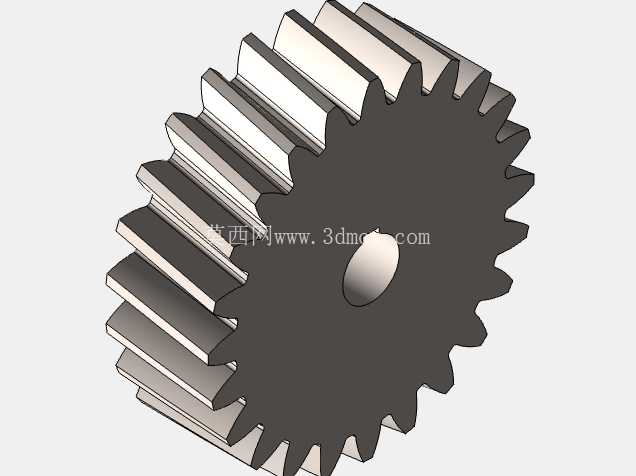

在功能特性层面，蜗轮蜗杆副的自锁特性是这套结构的关键设计点，当雨刮电机停止供电时，蜗杆可以锁止蜗轮的转动，避免车辆行驶过程中气流吹动刮臂出现移位，保证刮片始终停靠在风挡玻璃下沿的初始位置，不会干扰驾驶员正常行驶视野。和齿轮啮合的曲柄连杆组件，采用偏心轴连接结构，通过调整偏心距的大小，可以改变雨刮臂的摆动角度，常规乘用车型的摆动角度控制在90-120度区间，保证刮片的覆盖范围能够匹配前风挡玻璃的主视野区域，不会出现刮擦盲区。齿轮部分采用粉末冶金成型工艺，齿面做了硬化处理，能承受连杆往复运动带来的冲击载荷，长期工作下齿面磨损量控制在极小范围内，不需要频繁做润滑维护。

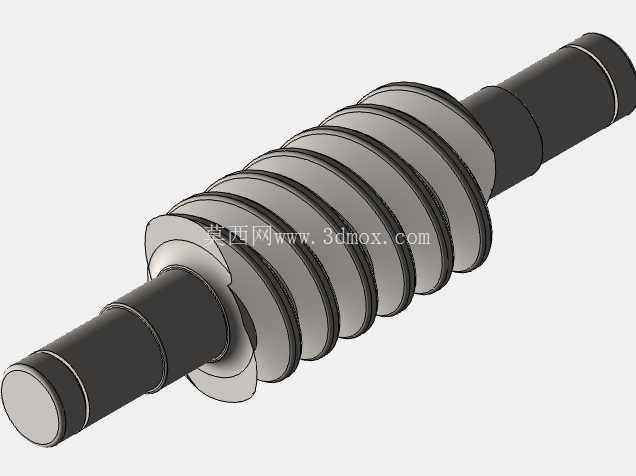

从实际应用场景来看，这套传动机构不仅适配常规乘用车辆的前雨刮系统，调整输出摇臂的长度和摆动角度后，也可以用在工程车辆、船舶驾驶舱的雨刮系统上，针对重载工况只需要更换强度更高的连杆销轴，加大齿轮的模数就能满足载荷要求。设计过程中特意把蜗杆的支撑轴承做了跨距优化，两个轴承分别布置在蜗杆齿段的两侧，抵消蜗杆传动过程中产生的轴向力，避免轴承长期承受单侧载荷出现过早失效，壳体上预留的润滑脂注油孔，能在不拆解机构的情况下完成内部润滑补充，降低后期维护的工作量。

整套机构的外形轮廓做了避让优化，壳体的凸起结构避开了前围板内侧的线束、空调管路布置空间，安装后不会和周边部件产生运动干涉，输出轴端的密封结构采用双唇口橡胶油封，能阻挡雨水、灰尘进入壳体内部，避免内部齿轮、蜗杆出现锈蚀卡滞。连杆和齿轮连接的部位采用自润滑衬套，不需要额外添加润滑油就能保证转动顺畅，低温环境下也不会出现衬套卡滞导致雨刮工作失效的问题。在传动效率匹配上，蜗轮蜗杆的减速比设定在40:1到60:1之间，配合后续连杆机构的运动转换，能把电机的输出扭矩放大到足够驱动刮片克服玻璃表面的摩擦阻力，即使玻璃表面有积雪、浮尘等附着物，也能保证刮臂正常摆动，不会出现机构卡滞、电机过载烧毁的问题。

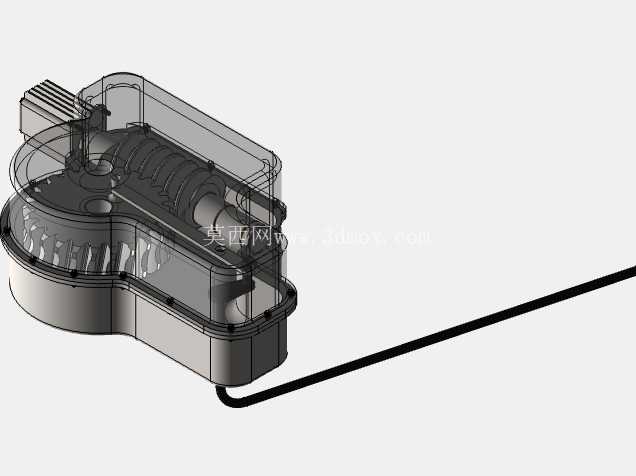

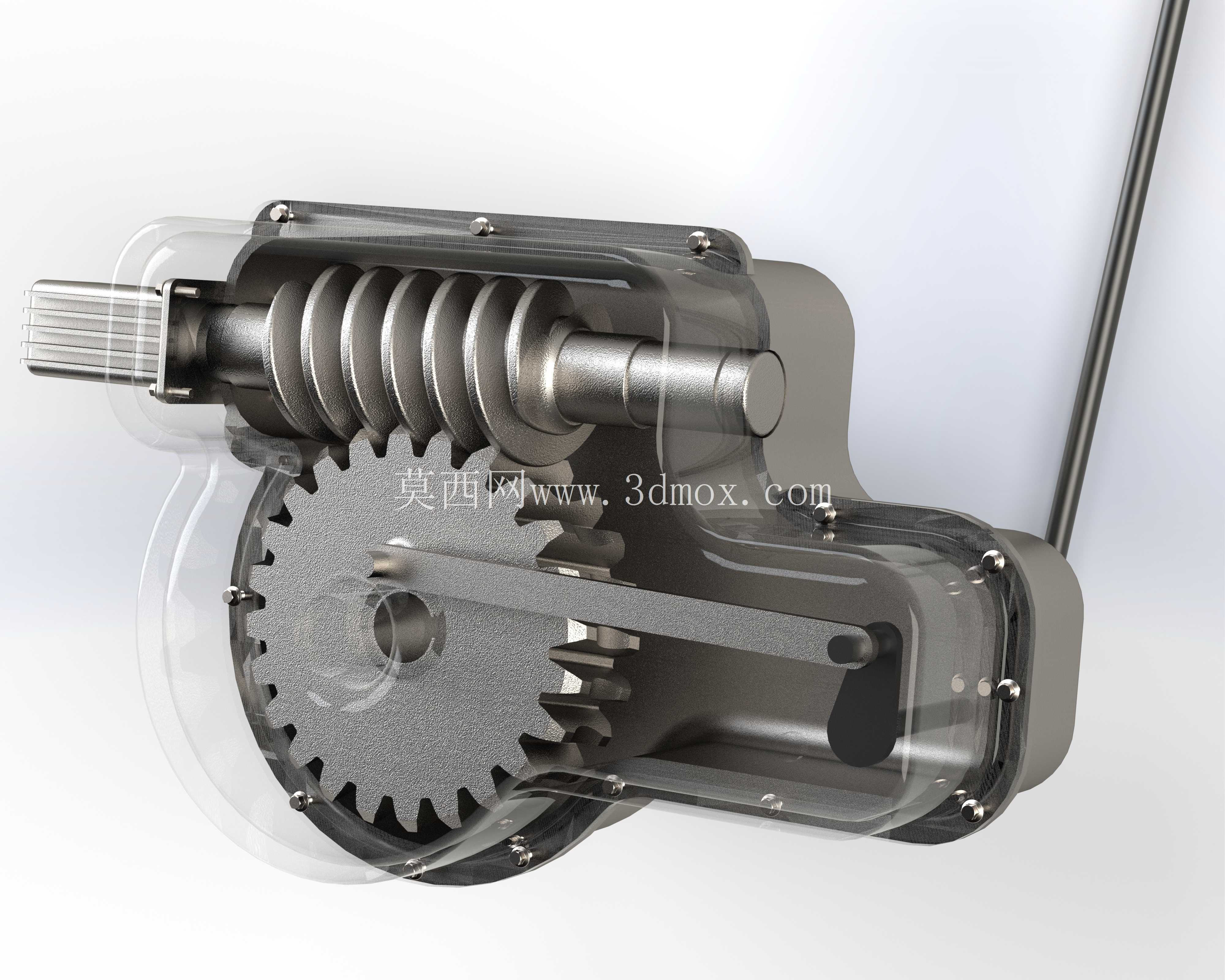

设计阶段还做了运动仿真验证，模拟刮臂在全摆动行程内的运动轨迹，确认连杆在整个运动周期内没有死点，不会出现机构卡死的情况，同时校核了各个铰接点的受力情况，把销轴的剪切应力控制在材料许用应力范围内，保证机构在整车全生命周期内的工作可靠性。壳体的透明视窗设计是为了方便调试阶段观察内部齿轮啮合情况，量产版本可以换成全封闭金属壳体，进一步提升结构的防护等级，满足户外恶劣工况的使用要求。
