双轴连接等速万向传动结构设计

在需要跨角度传递旋转动力的工况里，等速万向节是绕不开的核心传动部件，不同于普通十字轴万向节存在的转速波动问题，这类结构能保证输入轴与输出轴在存在夹角的工况下始终保持同步转速，不会因为轴间角度变化产生附加的交变载荷，大幅降低传动链路的振动与冲击。从实际应用场景来看，这类结构广泛覆盖需要轴系存在角度补偿需求的设备，除了大家熟知的车辆传动系统，在工业自动化生产线的动力传输单元、农用机械的行走传动段、特种作业设备的可摆动动力输出端，甚至部分需要调整角度的工装夹具动力输入段，都能看到这类等速万向结构的身影。

从功能特性上看，这款万向传动结构首先解决的是轴系不对中情况下的动力稳定传输问题，实际设备装配过程中，很难保证两根传动轴完全处于同一直线，加上设备运行过程中机架的形变、振动带来的轴系位移，硬连接的联轴器很容易出现轴承过载、轴段疲劳断裂的问题，而这款等速万向节允许两轴在一定角度范围内自由偏转，偏转过程中不会出现传动卡滞，也不会因为摩擦力或者间隙的突变带来传动阻力的陡增，能稳定补偿两轴之间的角度偏差，全程保持输入输出转速一致，不会出现普通万向节的转速周期性波动，避免了波动带来的传动冲击，延长后端连接部件的使用寿命。

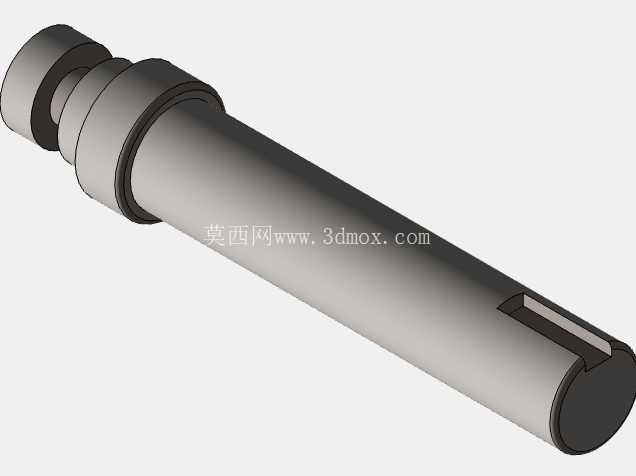

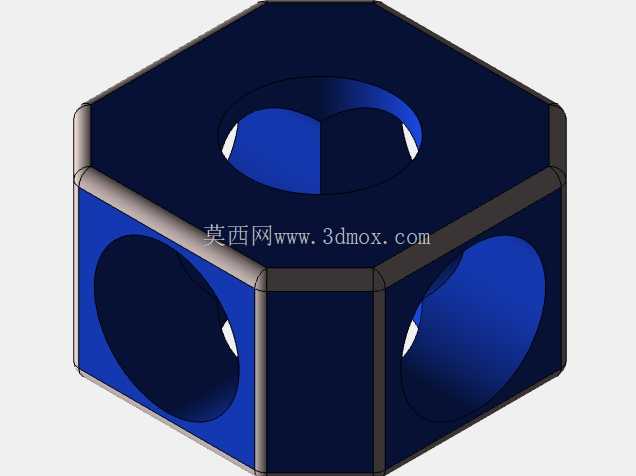

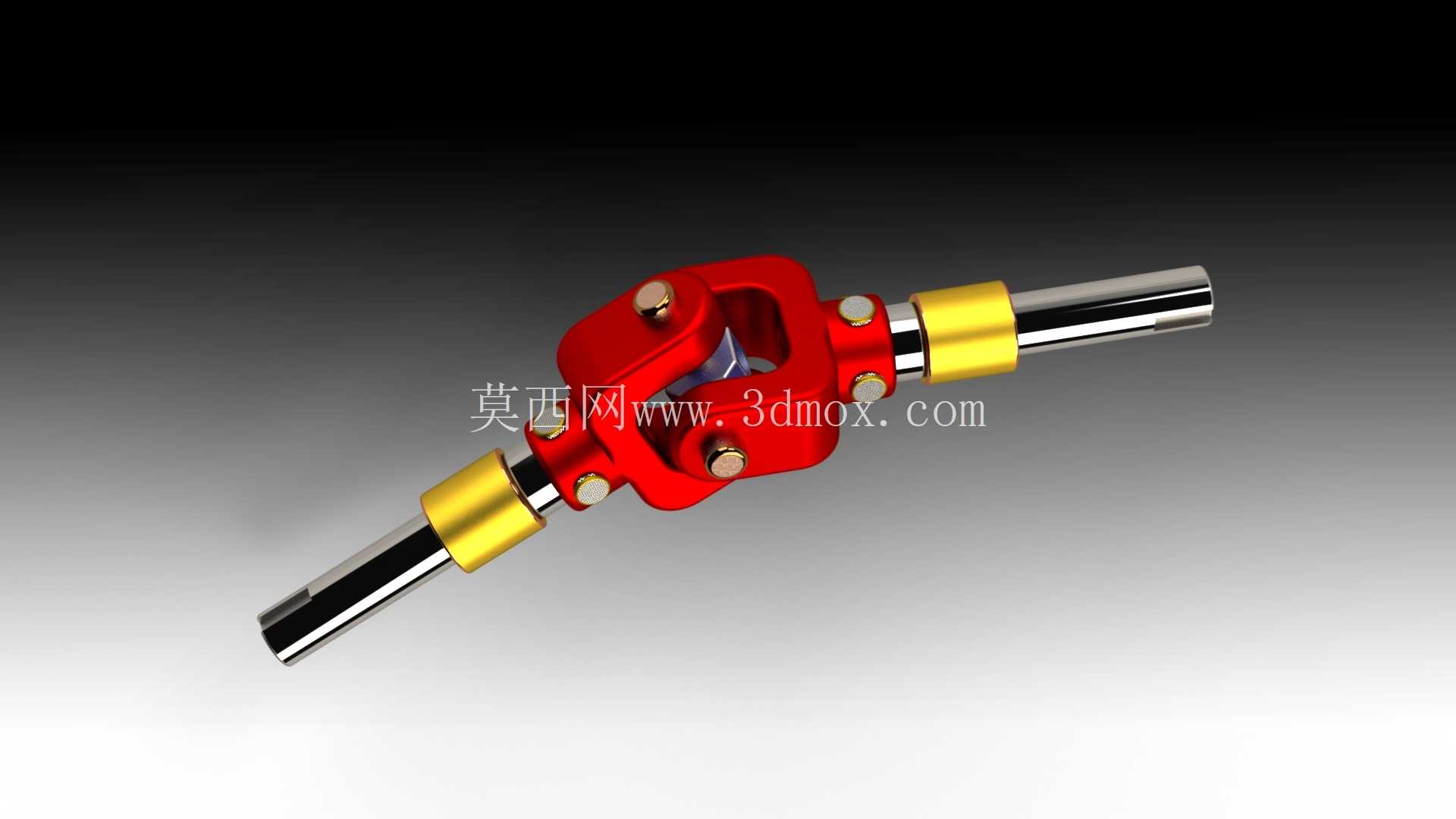

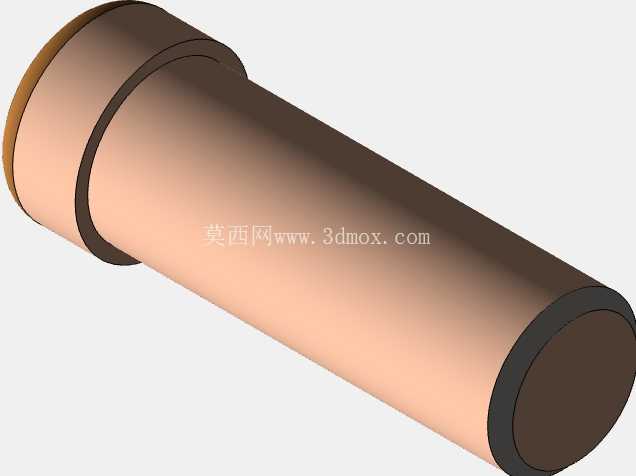

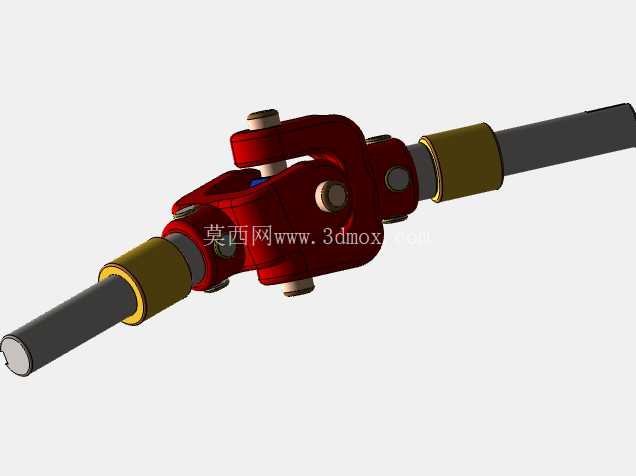

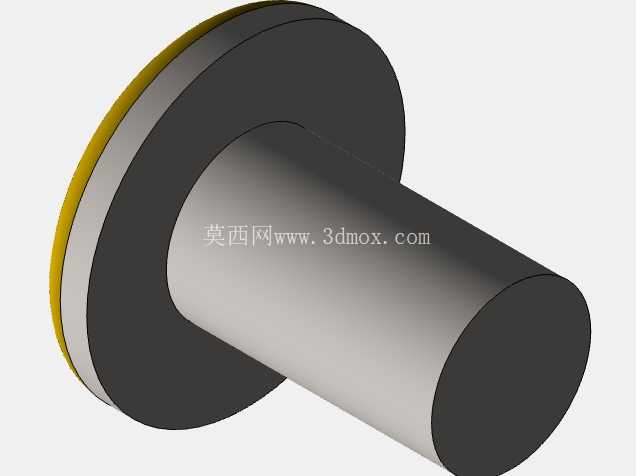

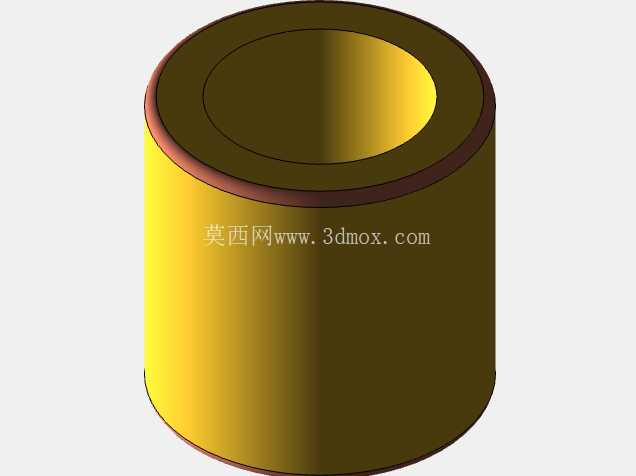

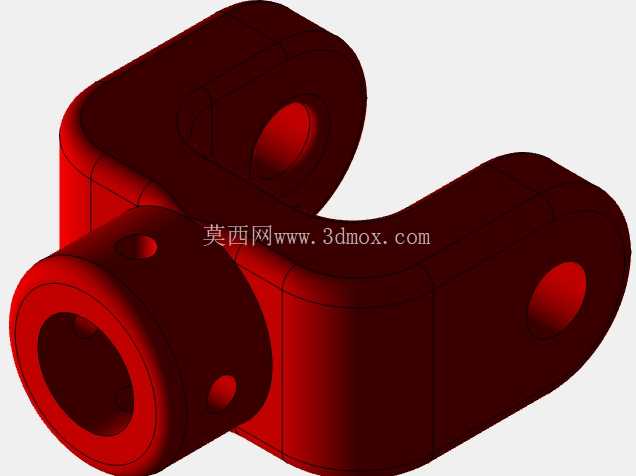

从设计思路层面拆解，这款结构采用了十字铰接配合双轴叉的核心布局，中间的铰接副采用耐磨的销轴连接，销轴两端设置有轴向限位结构，避免大角度偏转过程中销轴脱出，轴叉与中间十字体的配合面预留了合理的配合间隙，既保证转动过程的顺滑度，又不会因为间隙过大带来传动回程误差。两端的轴段采用等直径光轴设计，轴端预留了足够的安装配合长度，外侧的轴套部分采用限位结构，既可以作为轴段的防护层，也能在安装时作为轴向定位的基准面，避免万向节在传动过程中出现轴向窜动。中间的铰接部位做了圆滑过渡处理，减少应力集中点，保证大扭矩传输过程中结构的强度冗余。

关于外形尺寸与安装边界，这款万向传动结构的整体轴向长度适配中小功率传动场景，中间铰接主体的外径控制在合理范围，不会因为结构体积过大干涉周边的设备布局，两端连接轴的直径采用通用传动轴系的标准尺寸，不需要额外做转接套就能和常规的轴承座、带轮、链轮等传动部件配合安装。允许的最大轴间夹角覆盖常规工业场景的角度补偿需求，不需要额外增加转接关节就能满足大部分设备的偏转需求，安装时只需要保证两端轴段的插入深度符合设计要求，锁紧轴向定位螺钉即可完成装配，不需要复杂的调整工序，日常维护过程中只需要定期给铰接销轴部位补充润滑脂，就能保证长期运行的稳定性。

实际选型过程中，需要注意这款结构的额定扭矩匹配问题，不能超扭矩使用，避免铰接部位的销轴出现剪切断裂，同时要注意实际使用的偏转角度不要超过结构的设计最大值，否则会出现轴叉与中间十字体的运动干涉，加剧部件磨损。另外在高速传动场景下使用时，需要对整体结构做动平衡校验，避免因为铰接部位的质量分布不均带来高速振动，影响整体设备的运行精度。这款结构的设计充分考虑了通用场景的互换性，大部分易损的铰接销轴都采用标准件尺寸，后期维护更换不需要定制特殊配件，能有效降低设备的运维成本。
