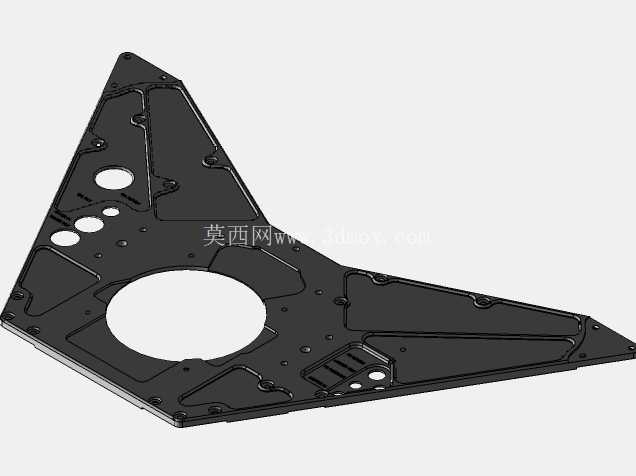

越野赛车三角构型发动机安装底座结构

　　这款三角构型的金属安装基座，是为越野赛事动力单元匹配设计的承载结构，核心作用是在高强度越野工况下，为动力输出端提供稳定的安装定位与载荷传递路径，也可根据非道路移动机械、定制改装车辆的布局需求调整安装点位，适配不同的动力总成布置方案。从实际赛事应用场景来看，越野赛车在飞跳落地、连续颠簸路面、大扭矩急加速的工况下，动力单元会产生多维度的冲击载荷，普通平面安装板容易在应力集中位置出现疲劳开裂，这款基座采用一体化铣削成型的三角构型，三个延伸臂分别对应车架上的三个主安装点位，形成稳定的三角形静定支撑结构，相比传统四点安装的平板底座，能更好地抵消不同方向的冲击载荷，避免安装点因车架形变产生的附加应力传递到动力壳体上，减少动力单元壳体开裂、固定螺栓断裂的故障概率。

　　在功能特性设计上，基座中心预留的大尺寸圆孔是为动力输出轴、传动连接法兰预留的避让空间，孔径尺寸匹配对应型号发动机的输出端轮廓，周边的多个大小不一的圆孔，分别承担不同的功能：靠近三个臂端的小孔是基座与车架连接的螺栓过孔，孔位周边做了局部沉台加厚处理，提升螺栓连接区域的局部刚度，避免螺栓预紧力导致基座局部压溃变形；中部区域的中小尺寸孔洞，一部分是动力单元附属部件的安装定位孔，用于固定线束支架、传感器安装座、管路固定卡扣，另一部分是工艺减重孔，在不降低整体结构刚度的前提下去除冗余材料，降低基座自身重量，符合赛车轻量化设计的需求。

　　基座表面的加强筋布局完全顺着载荷传递路径设计，从中心安装区域向三个臂端的安装点位放射状分布，筋条高度根据不同区域的载荷大小做差异化设计，载荷传递路径上的筋条高度更高，非主要承载区域的筋条做减薄处理，在控制重量的同时最大化提升结构抗弯抗扭性能。从安装边界来看，三个臂端的安装孔中心距严格匹配对应越野赛车车架的安装点位坐标，安装面的平面度公差控制在0.1mm以内，保证基座与车架、动力单元的安装面完全贴合，避免因安装面间隙导致的应力集中；基座整体厚度根据不同区域的承载需求做变厚度设计，中心承载区域厚度最大，向臂端逐渐过渡减薄，边缘位置做了倒角处理，避免安装维护过程中锐边划伤操作人员，也减少应力集中导致的开裂风险。

　　在设计思路上，这款基座没有采用传统的焊接拼接结构，而是选择整块坯料铣削成型，消除了焊接区域的应力集中与焊接缺陷，整体结构强度更高，更适配越野赛事的极端工况；安装孔位的设计预留了一定的调整余量，可适配小范围的动力单元位置调整，满足不同改装方案的布局需求，比如调整动力单元的前后位置来优化整车轴荷分配，或是适配不同型号的变速器连接需求。基座表面做了硬质氧化处理，提升表面耐磨性能与防腐蚀能力，在越野赛事多泥水、多扬尘的使用环境下，能减少表面锈蚀、泥沙磨损对结构强度的影响，延长部件的使用寿命。在实际改装应用中，这款基座也可用于非赛事的越野车辆改装、定制特种车辆的动力单元安装，只要匹配对应的安装孔位坐标与中心避让尺寸，就可以为不同型号的动力单元提供稳定的承载支撑，相比通用型安装支架，这种一体化三角构型的基座承载能力更强，安装精度更高，能更好地应对复杂工况下的载荷冲击，减少动力系统的故障概率，提升整车动力系统的可靠性。
