低成本抗疫辅助机械呼吸机结构设计

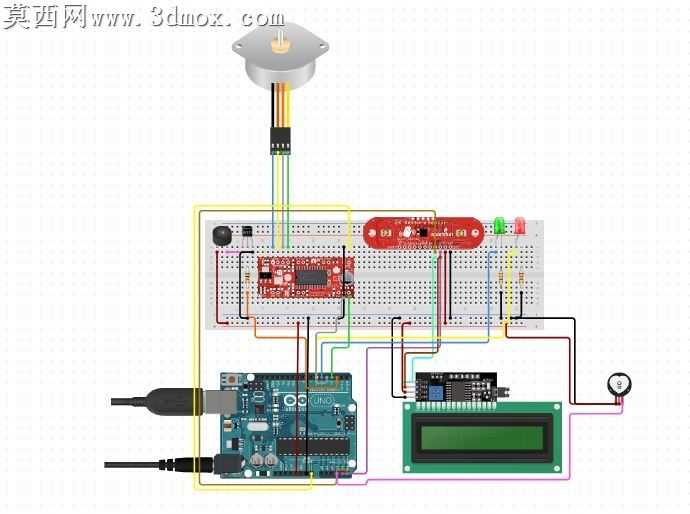

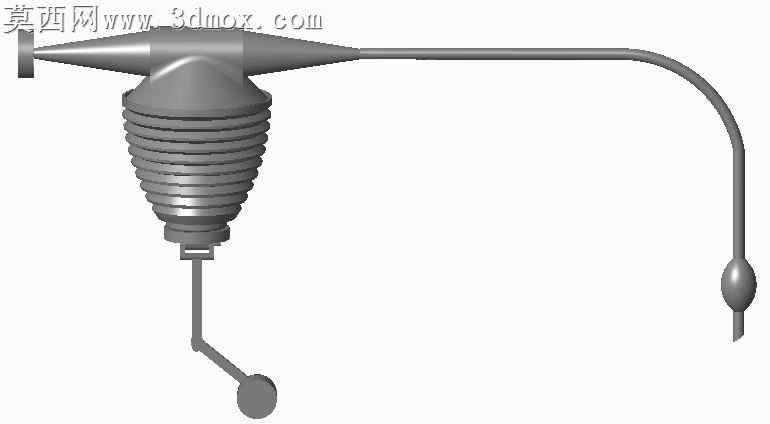

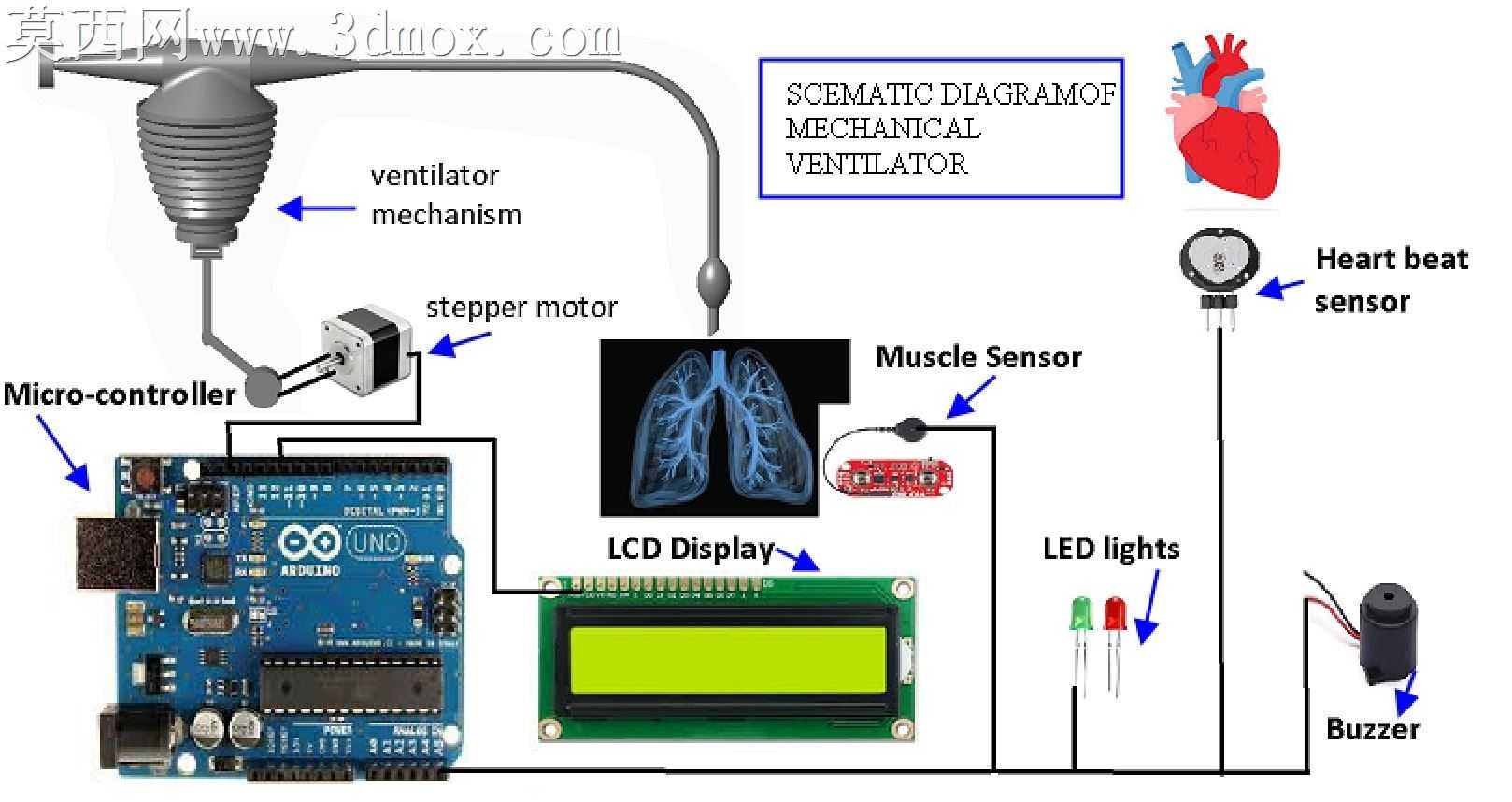

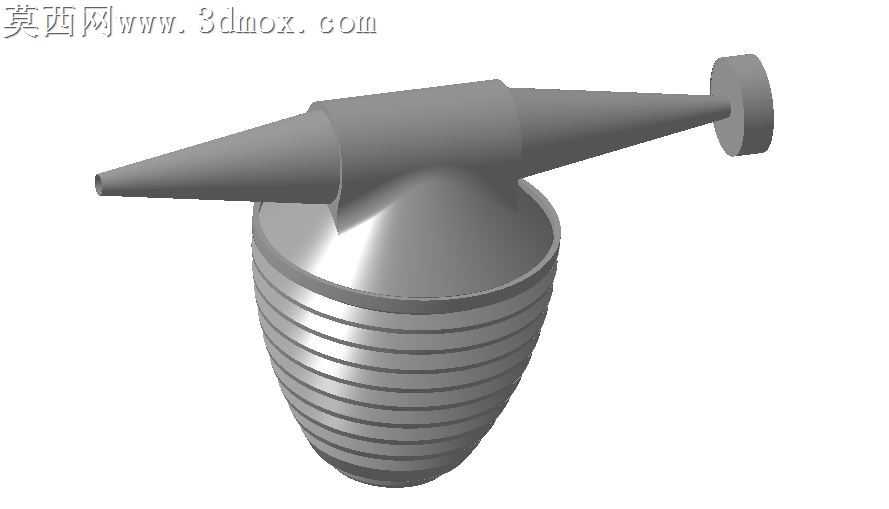

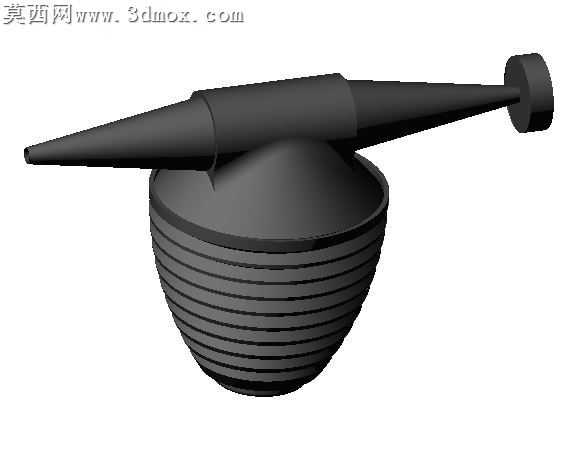

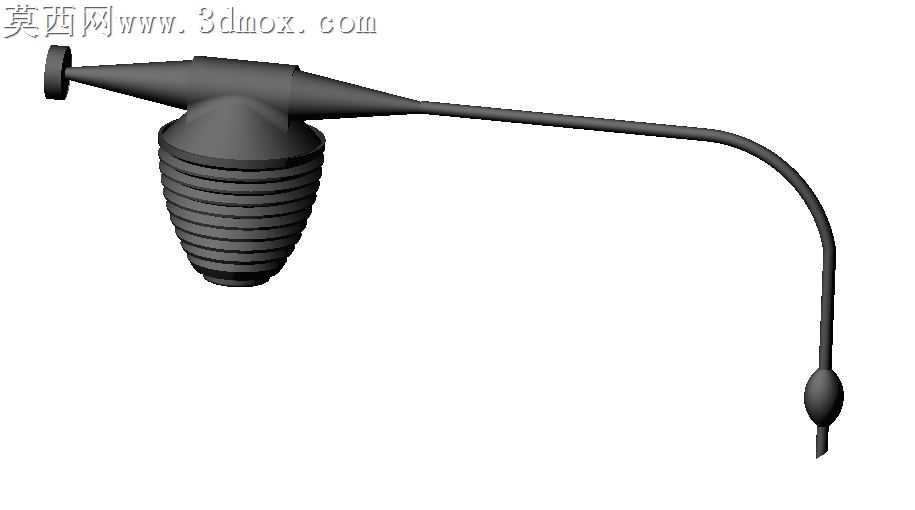

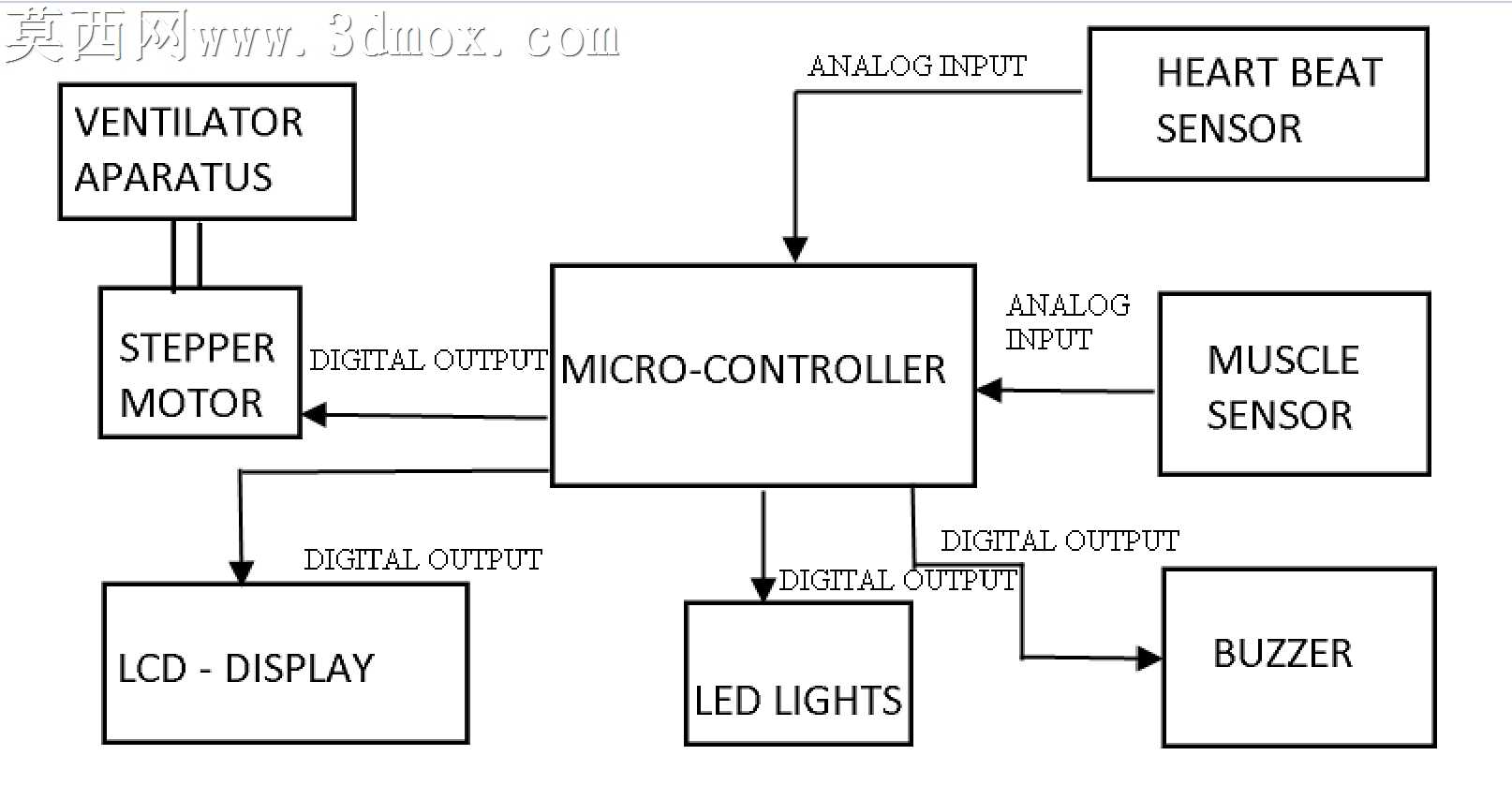

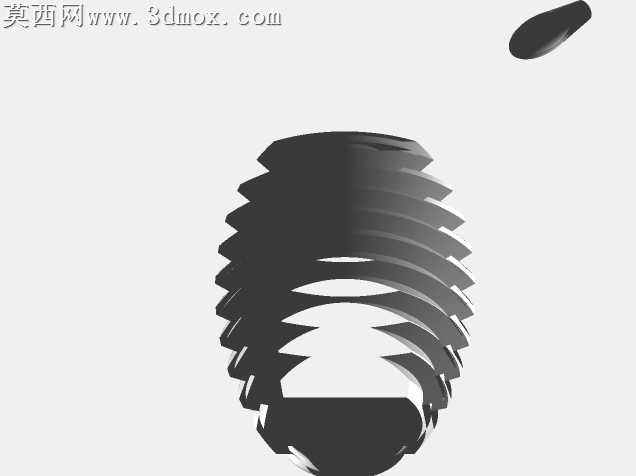

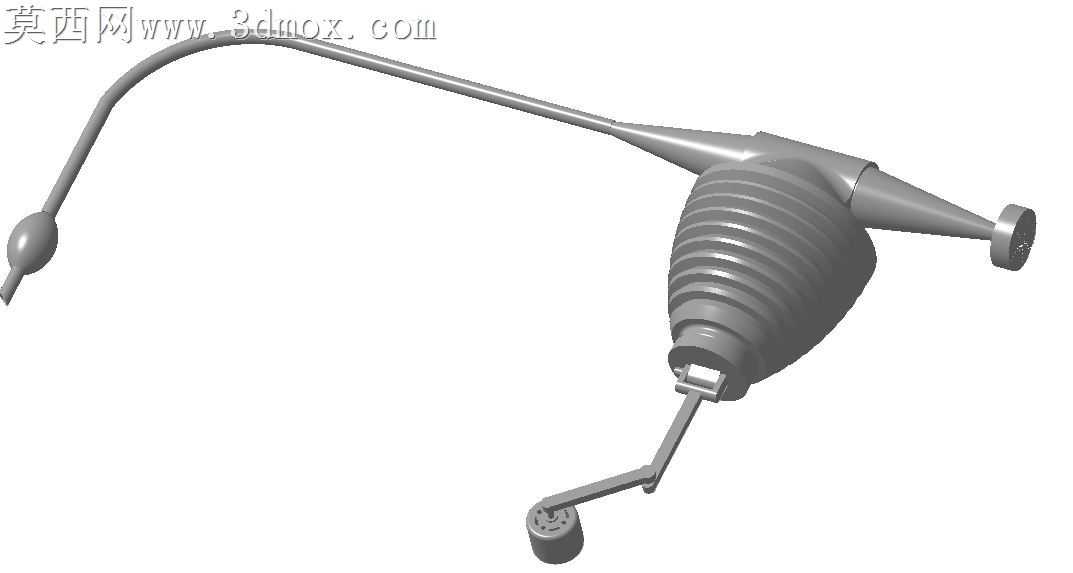

本作品为面向新冠疫情救治场景设计的低成本机械呼吸机三维模型，整体采用机电一体化架构完成建模设计，建模过程中对各功能模块的装配关系、尺寸匹配做了精准还原，可直接用于3D打印验证与功能演示。机械主体部分围绕自充气气囊结构搭建，采用单曲柄滑块机构实现传动，建模时还原了500毫升容积的自充气囊袋的褶皱伸缩结构、与步进电机连接的底座定位结构，气囊的伸缩波纹、连接管路的弯折弧度都做了贴合实物的曲面建模，管路末端的通气面罩接口也预留了标准适配尺寸，保证机械通气结构的运动逻辑符合肺潮气量的输送要求。电气控制部分以Arduino UNO控制板为核心完成建模，板载的芯片、接口、排针都做了细节还原，搭配的1602LCD显示屏建模时还原了黄绿背光屏面、金属固定孔位与引脚结构；传感模块包含心跳传感器、肌肉呼吸传感器，建模时还原了传感器的电极贴片、信号传输线的走线结构；执行与提示模块包含步进电机、红绿LED指示灯、蜂鸣器，各部件的接线逻辑在模型中做了清晰的排布，步进电机的转轴与曲柄滑块机构的连接位做了精准的同轴约束，保证运动仿真时可复现气囊压缩、膨胀的往复动作。渲染阶段对不同部件赋予了对应材质：控制板赋予哑光PCB板材材质搭配金属引脚质感，气囊赋予软质半透明硅胶材质，管路赋予硬质透明PVC材质，显示屏赋予玻璃屏面与塑料边框的分层材质，传感器、蜂鸣器分别赋予磨砂塑料与黑色哑光壳体材质，LED灯珠赋予半透明彩色塑料材质，整体渲染效果清晰区分各功能模块，直观呈现整套设备的工作逻辑。设计思路围绕低成本急救辅助需求展开，整套方案控制制作成本在130美元左右，可在医疗资源紧张场景下为受新冠病毒感染的呼吸困难患者提供辅助通气支持，控制逻辑可通过传感器实时监测患者心率、呼吸频率并在LCD屏显示数据，当监测到心率或呼吸异常时，触发蜂鸣器鸣响与红色LED点亮提示，方便医护人员快速识别患者异常状态，模型完整还原了从机械通气执行到生命体征监测、异常报警的全流程结构，可作为开源医疗急救设备的原型参考。
