适配多种AmbuBag的Venty急救呼吸机设计

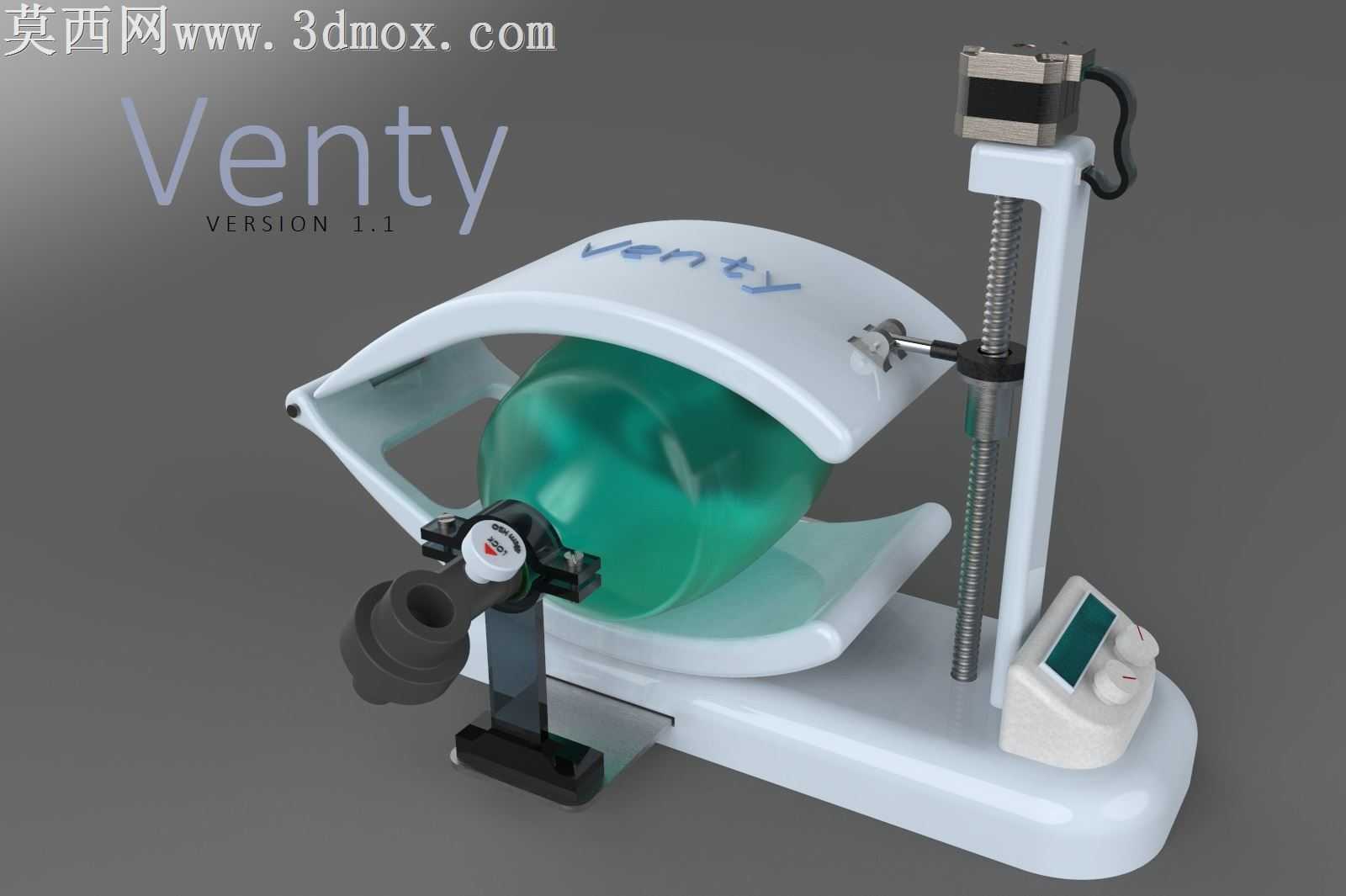

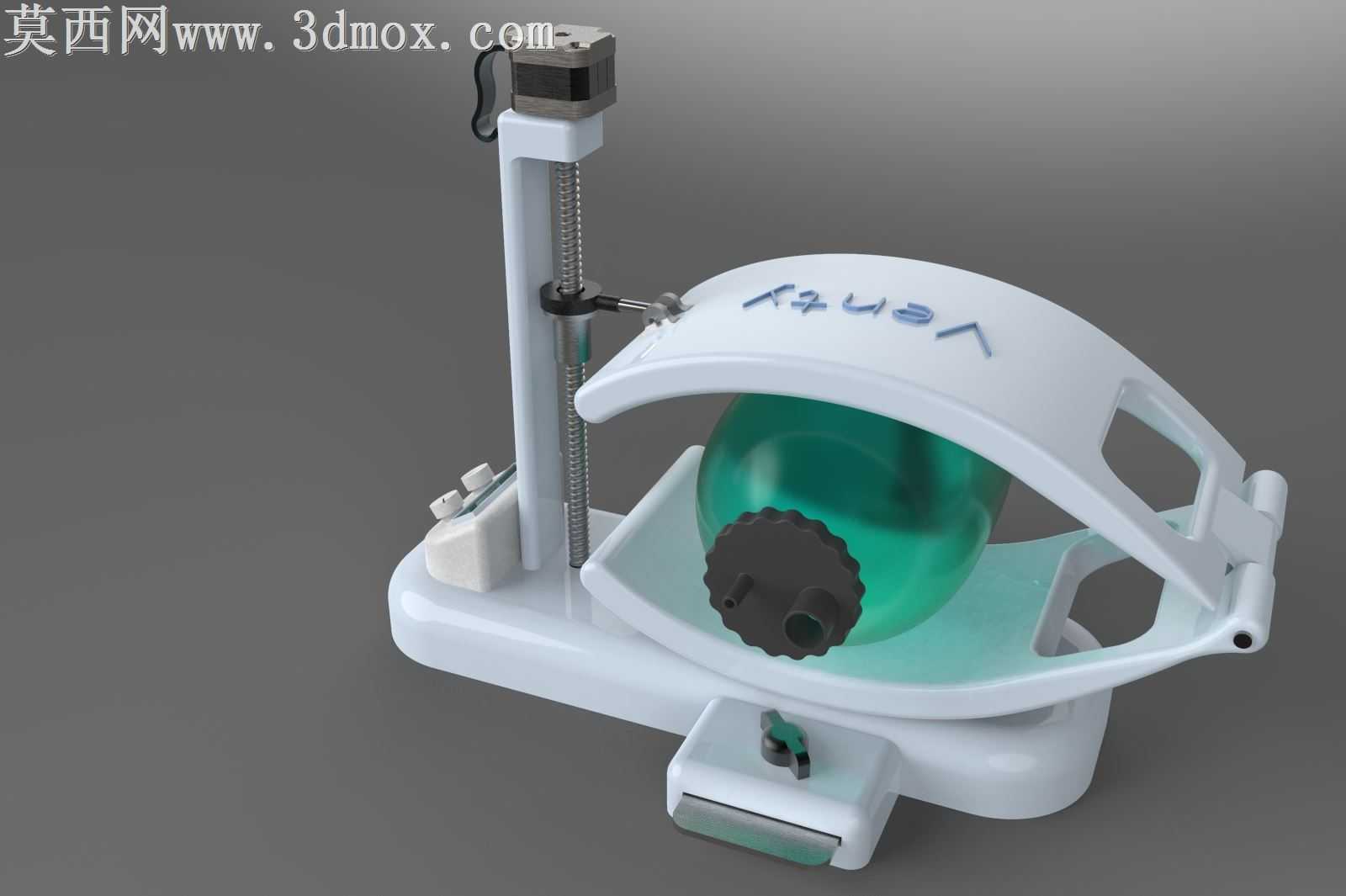

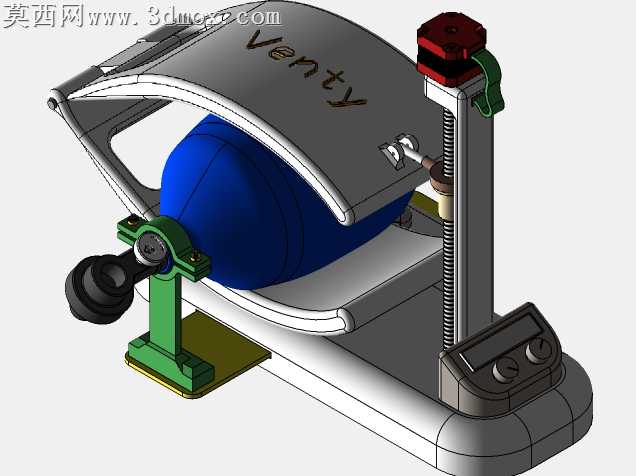

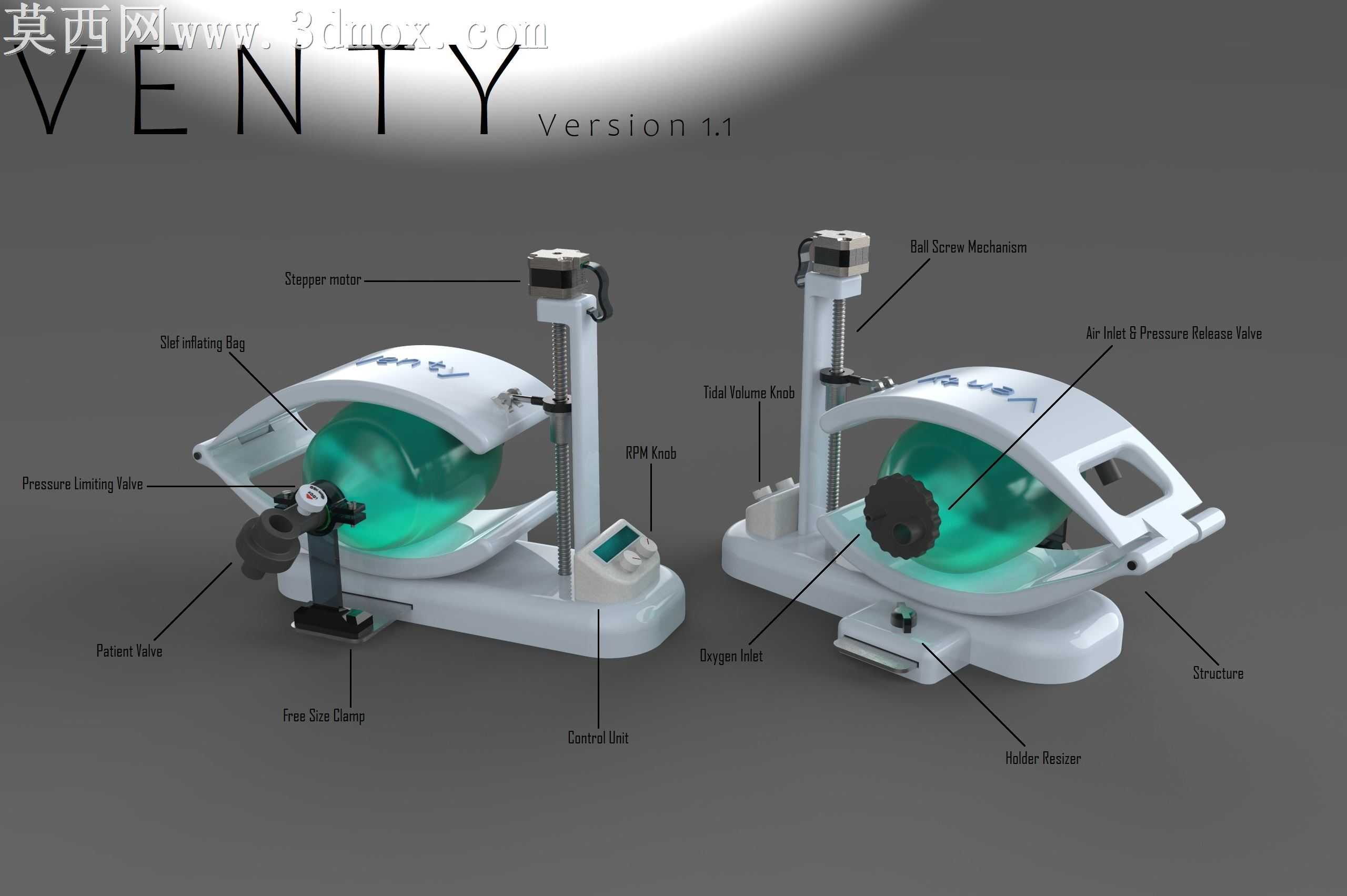

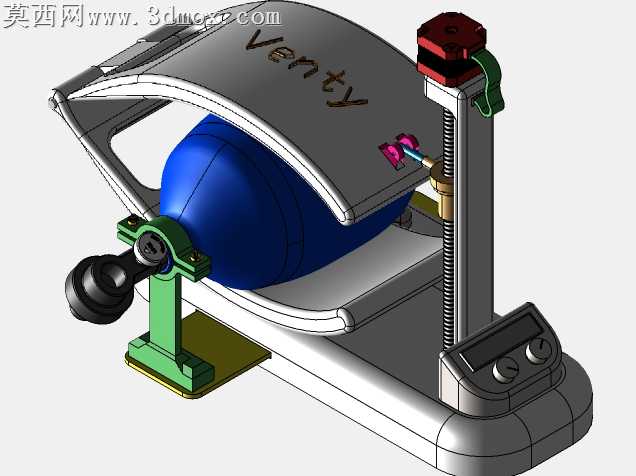

本作品为面向新冠疫情急救场景设计的低成本快速呼吸机三维建模方案，核心设计思路是依托通用规格的AmbuBag人工呼吸囊作为核心气源载体，通过机械自动化挤压结构替代人工手动按压，实现稳定可控的辅助通气支持，可适配500cc、600cc、1500cc、2000cc等全规格常规AmbuBag产品，能够在医疗资源紧张的应急场景下快速部署，为新冠感染重症患者提供基础呼吸支持。建模过程中采用自顶向下的装配设计思路，首先完成整体功能模块的划分：整体分为呼吸囊固定夹持模块、线性挤压驱动模块、参数控制模块、气路适配模块四个核心部分。呼吸囊固定模块采用贴合AmbuBag曲面的半包式承托结构，建模时通过曲面放样、曲面剪裁完成承托壳体的造型，确保不同规格的呼吸囊放置后不会发生移位，同时预留出呼吸囊进气阀、出气阀的对应避让空间，避免挤压过程中干涉气路正常工作。线性挤压驱动模块以步进电机作为动力源，通过丝杆传动将电机的旋转运动转化为压盘的直线往复运动，建模时对丝杆螺母副、导向立柱、压盘连接结构均做了细化处理，导向立柱采用双立柱对称布局，保证压盘下压过程的受力均匀，下压行程可根据不同规格呼吸囊的压缩量做对应调整，压盘表面做了弧度适配设计，与呼吸囊受压面的曲面完全贴合，避免挤压过程中出现应力集中导致呼吸囊破损。参数控制模块集成了转速调节、压力监测、行程限位的相关结构，建模时预留了控制电路板、显示屏、调节旋钮的安装位，同时在气路端预留了压力释放阀的安装接口，当气道压力超过安全阈值时可自动泄压，避免对患者肺部造成气压损伤。材质渲染阶段，对设备的不同部件做了区分材质设置：主体承托框架、压盘、立柱等结构件采用哑光白色医用ABS材质，设置合适的粗糙度参数模拟医用塑料的哑光质感；呼吸囊采用半透明青绿色硅胶材质，调整次表面散射参数还原硅胶的半通透视觉效果；丝杆、导向轴等金属传动部件采用抛光不锈钢材质，添加轻微的环境反射模拟金属光泽；控制模块的显示屏采用玻璃覆盖材质，添加轻微的反光效果提升真实感；调节旋钮、快拆卡扣等操作部件采用深色哑光工程塑料材质，与白色主体形成视觉区分。整体建模过程中对所有活动部件均做了装配间隙校验，确保压盘往复运动、呼吸囊拆装、阀门对接等动作不存在结构干涉，所有零部件的安装位均预留了对应的连接结构，可直接导出用于3D打印或机加工生产，实现快速落地制作，满足应急场景下的快速量产需求。
