圆盘式多绕组电弧电抗器结构设计

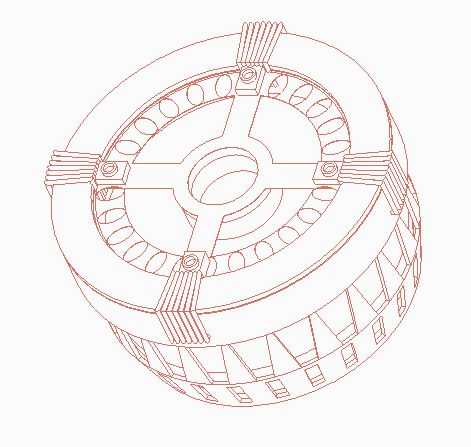

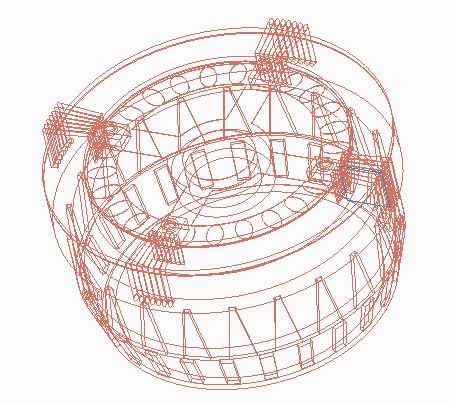

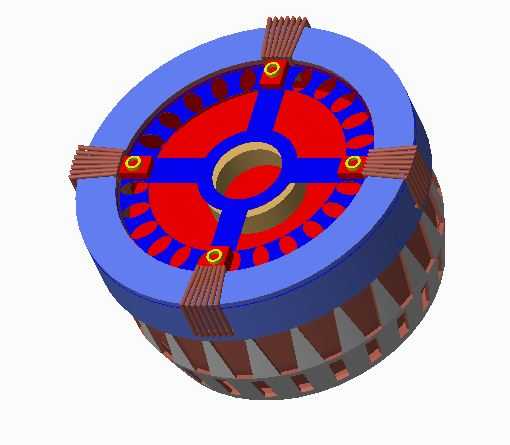

　　在中低压配电系统、工业整流供电回路以及大功率电弧类作业设备的供电链路里，电弧电抗器是不可或缺的限流与稳弧元件，其核心作用是在回路出现电弧工况时，依靠自身电感特性抑制电流突变率，避免电弧电流骤升导致的回路器件烧蚀，同时维持电弧的稳定燃烧，减少断弧、熄弧带来的供电冲击。这款圆盘式结构的电弧电抗器，在设计之初就瞄准了紧凑安装空间下的大电流工况需求，区别于传统立式叠片电抗器的长条形布局，采用轴向扁平化的圆盘构型，能够直接嵌入到整流柜、电弧发生设备的层式安装架内，不需要额外预留过高的垂直安装空间，适配现有柜内设备的层间距标准。从结构细节来看，整体采用同轴分层设计，中心预留的通孔为安装定位与穿线共用结构，

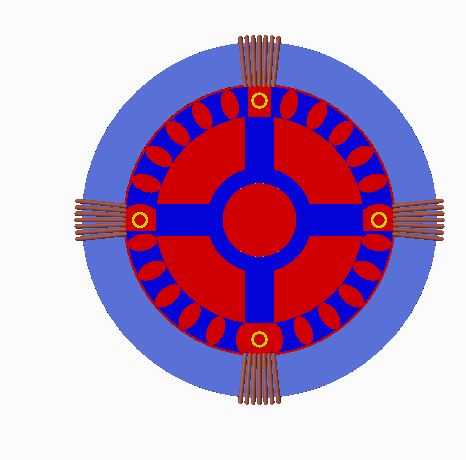

　　孔径匹配行业通用的M16-M24安装螺栓规格，安装时可直接穿过中心孔完成轴向固定，也可根据布线需求将主回路引线从中心孔引出，减少柜内走线的弯折半径，降低大电流线缆的绝缘层磨损风险。径向方向上，绕组采用多支路对称排布结构，四个沿十字方向分布的出线端子均匀设置在绕组上端面，每个端子对应一组独立的绕组支路，既可以根据电抗参数需求进行串并联切换，也能在单支路出现绝缘故障时快速断开故障支路，降低设备停机维护的时间成本。绕组外侧的环形绝缘端盖采用高强度绝缘模压材质，既能够压紧内部绕组与铁芯叠片，避免设备运行过程中因电磁振动导致的绕组位移，也能在绕组端部形成可靠的绝缘屏障，防止端部积尘、凝露引发的相间爬电故障。

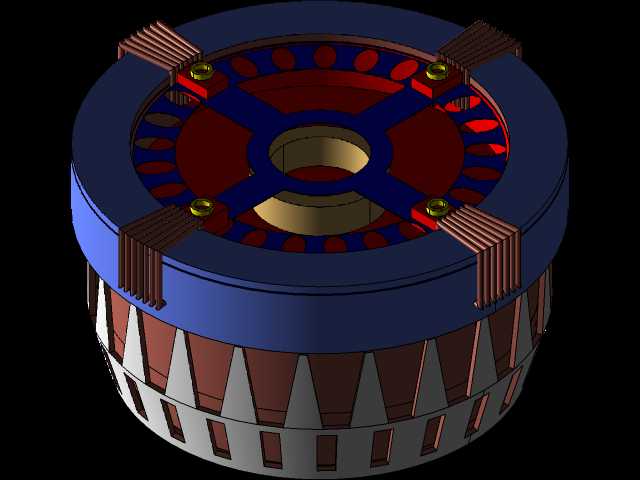

　　下部的铁芯结构采用分段式斜槽叠片设计，区别于传统整圆叠片的闭合磁路，分段斜槽结构能够在保证足够电感量的前提下，有效降低大电流工况下的铁芯涡流损耗，减少设备运行时的发热温升，同时斜槽排布能够打散铁芯叠片的固有振动频率，避免与回路电流的谐波频率产生共振，降低设备运行的噪音水平。在实际安装边界上，这款电抗器的整体外径控制在同容量传统立式电抗器的70%左右，轴向高度仅为传统结构的45%，安装时底部不需要额外加装减震垫块，依靠端盖与安装面的平面接触即可完成固定，四个出线端子的接线方向均沿径向水平引出，接线时不需要弯折大截面电缆，能够适配柜内母排的水平布线走向。在功能特性层面，

　　这款结构的电弧电抗器针对电弧作业时的高频电流冲击做了专门的绕组加固设计，每个绕组支路的端部都采用绝缘绑扎带做了多层径向绑扎，绑扎点与十字形的内部支撑筋对齐，能够将短路电流冲击下的绕组电动力直接传递到中心支撑结构上，避免绕组受电动力变形。在应用场景适配方面，这款结构既可以用于手工电弧焊、等离子切割这类便携电弧加工设备的内置电抗模块，依靠扁平化结构缩小设备整体体积，也可以多台叠装用于工业整流供电系统的进线侧电抗柜，多台叠装时中心孔对齐即可完成定位，叠装后整体结构紧凑，不需要额外的拼接固定支架。设计过程中，针对电弧工况下的电流非线性变化特性，对磁路的气隙做了均匀化分布处理，将传统集中式气隙拆分为多段分散气隙，避免气隙边缘的磁密过高导致的局部过热，同时分散气隙能够让电感量在大电流区间保持更好的线性度，不会因为电流骤升出现电感量断崖式下跌，保证限流稳弧的效果稳定。绕组的排布采用内外圈分层绕制，内圈绕组靠近中心安装孔，采用耐温等级更高的绝缘导线，应对中心区域散热条件稍差的工况，外圈绕组靠近外侧壳体，利用设备运行时的空气对流带走大部分热量，不需要额外加装强制风冷装置即可满足额定工况下的温升要求。端部的四个出线端子采用嵌装铜螺母结构，接线时不需要穿过绕组内部，直接在端面上完成螺栓压接即可，既降低了接线的操作难度，也避免了接线时的外力拉扯导致绕组引线断裂。
