电镀防滑自行车脚踏板三维设计作品

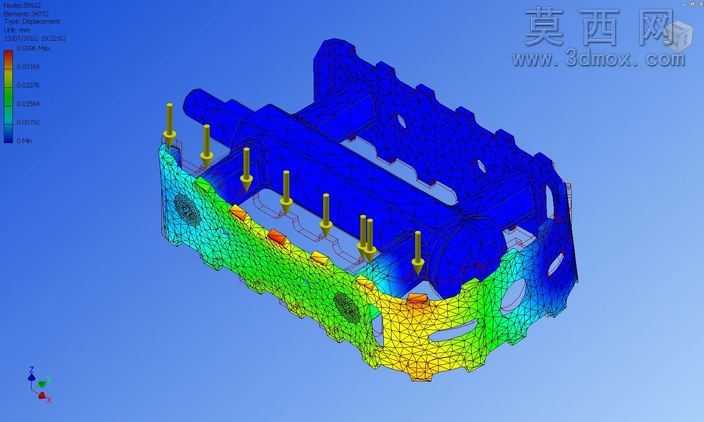

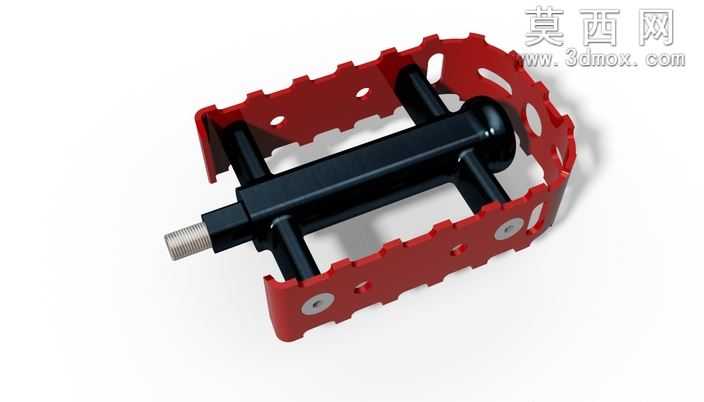

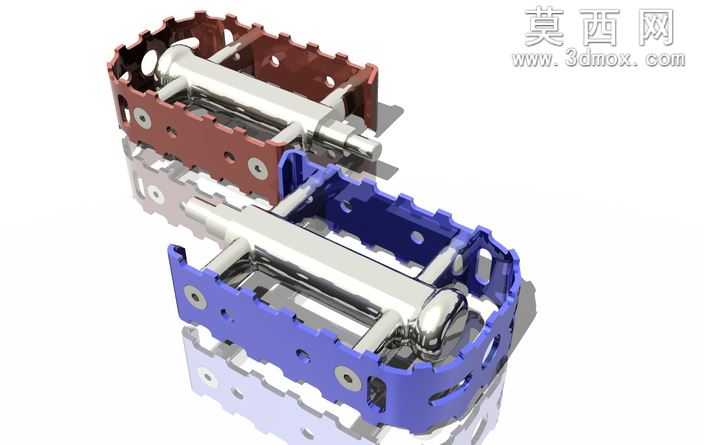

本作品为自行车脚踏板的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先对脚踏的核心转轴进行基准定位，依次构建出中轴杆、两侧支撑臂、外围踩踏框架的基础实体，通过布尔运算完成各部件的装配干涉校验，确保中轴与支撑臂的转动配合间隙符合实际装配公差要求。材质渲染阶段，针对中轴与支撑臂部分赋予电镀金属材质，调整材质的反射率、粗糙度参数模拟真实镀铬层的亮面金属质感，还原电镀部件表面高反光、低漫反射的视觉特性；外围踩踏框架采用红色硬质工程塑料材质，设置细微的颗粒质感模拟注塑件的表面肌理，同时对框架边缘的防滑齿做倒角处理，既还原真实产品的防滑结构设计，也避免尖锐棱边带来的视觉违和感。结构设计上，外围踩踏框架采用镂空减重设计，均匀分布的圆形通孔在降低整体重量的同时可排出骑行过程中沾染的泥水，框架边缘连续排布的锯齿状防滑齿可增大与骑行鞋的接触摩擦力，避免踩踏打滑；中轴端部设置标准螺纹结构，适配常规自行车曲柄的安装接口，支撑臂与踩踏框架通过内嵌的固定铆钉完成连接，建模过程中还原了铆钉的沉头安装结构，保证连接部位的外观平整性。设计思路围绕实用骑行需求展开，整体采用对称式布局保证踩踏受力均匀，红色外框与黑色电镀内件形成鲜明的视觉对比，兼顾结构实用性与外观辨识度，所有结构尺寸均参考市售主流山地车脚踏的通用规格设定，可直接用于产品开模前的结构验证、装配模拟以及渲染展示使用，建模过程中保留了各部件的参数化特征，可根据不同车型的使用需求快速调整尺寸规格。
