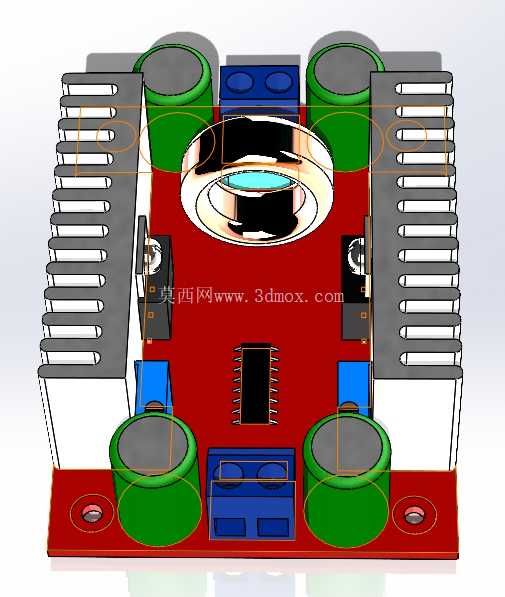

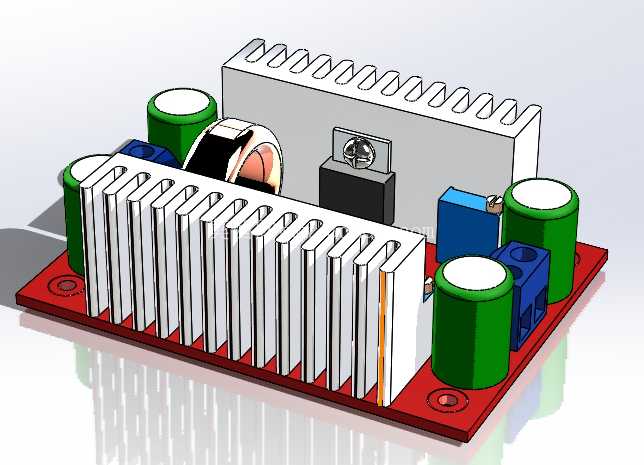

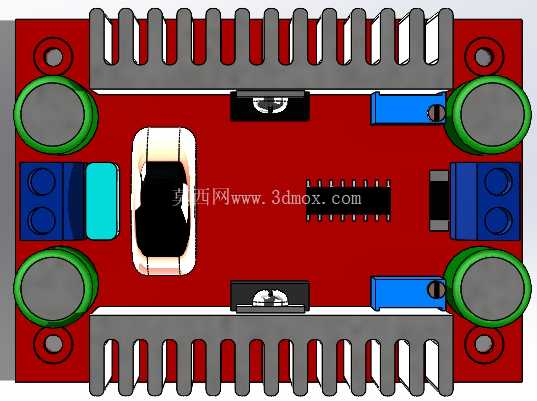

这款升压恒流恒压转换模块的结构设计,首先围绕户外便携供电、车载电子改装、小型通讯基站备用电源、太阳能储能低压升压这类实际工程场景展开,在做三维结构排布的时候,最先要敲定的是功率回路的载流边界,毕竟额定15A的持续输出电流,如果PCB走线宽度、铜厚预留不足,长时间满负载运行会出现局部过热,导致输出压降超标甚至焊盘脱焊的问题。从结构布局来看,模块上下两侧布置的梳齿状散热结构,是直接贴合功率开关管与续流二极管的安装位,没有额外加装独立散热片的冗余设计,靠PCB基材本身的导热配合外露的散热齿,把核心发热器件的工作温度控制在合理区间,这种设计能压缩整体模块的厚度,适合安装在空间局促的设备舱内部。
模块四个角预留的圆形安装孔,是按照M3螺丝的安装尺寸做的沉边设计,安装孔到板边的距离留足了3mm的安全间隙,避免螺丝锁紧的时候出现PCB基材开裂的问题,同时安装孔周围做了露铜接地处理,安装到金属设备壳体的时候可以直接实现壳体接地,降低电源模块的电磁辐射对周边通讯电路的干扰。板上四个大尺寸电解电容的排布,是严格按照输入、输出回路的滤波需求分两侧布置,输入端的两颗大电容靠近输入接线端子,能最大限度降低输入引线带来的纹波干扰,输出端的两颗电容靠近输出接线位,配合板上的蓝色可调电位器,实现输出电压、输出电流的精准校准,电位器的安装高度比周边电容低2mm,调试的时候不用拆卸周边接线就能直接用螺丝刀调整参数,不会被周边元器件干涉操作空间。
中间位置的主控芯片布置在两个功率回路的中间区域,周边的贴片阻容件全部按照最短走线原则排布,减少信号回路的天线效应,避免功率回路的开关噪声串入控制引脚导致输出不稳定。板上的黑色接线端子采用大电流压线结构,接线位的焊盘做了加大处理,能适配16AWG的硅胶电源线,满负载运行的时候接线位的温升不会超过30K,避免长时间工作出现接线端子氧化接触不良的问题。在做结构建模的时候,所有元器件的高度都做了公差校核,最高的电解电容顶端到散热齿顶端的高度差控制在1mm以内,整个模块的最大外形厚度不超过18mm,长度方向控制在65mm,宽度方向控制在38mm,属于标准的小尺寸升压模块安装尺寸,能直接替换市面上同参数的老旧模块,不用改动原有设备的安装孔位。
散热齿的开槽宽度是2mm,齿厚1.5mm,这种尺寸的散热结构在自然对流条件下,能保证400W满功率运行时核心器件的结温不超过110摄氏度,满足工业级设备的运行温度要求。模块的输入电压覆盖8.5V到60V的宽范围,不管是车载12V、24V供电系统,还是太阳能板的低压直流输出,都能通过这个模块升压到需要的目标电压,恒流功能可以直接驱动LED负载、锂电池组充电这类需要限流的场景,不用额外加装限流电路。建模过程中对所有元器件的干涉情况做了全装配校验,包括接线端子的压线空间、电位器的调节空间、电容的安装间隙、散热片和周边元器件的安全爬电距离,高压区域的爬电距离留足了2mm以上,符合低压直流电源的安规要求,不会出现积灰导致的拉弧短路问题。板上预留的指示灯安装位在输入端子旁边,通电状态下能直观看到模块的工作状态,不用额外外接检测仪表就能判断模块是否正常上电。整个结构设计没有多余的冗余部件,所有空间都用来布置功率器件和散热结构,在有限的体积内实现了400W的功率输出能力,兼顾了安装便利性、散热可靠性和调试便捷性,适合批量生产时的SMT贴片加工,所有贴片元器件都布置在PCB的同一面,插件元器件的引脚长度做了统一限制,过波峰焊的时候不会出现引脚连锡的问题。
