模块化第二代气垫船结构复刻设计

这款气垫船的结构复刻方案，核心围绕小型气垫航行装置的实际落地需求展开，首先要解决的是常规自制气垫船围裙密封失效、船体刚性不足、动力匹配失衡的常见问题。从实际应用场景来看，这类小型气垫船可适配浅滩、沼泽、冰面等常规排水型船只无法通行的复杂地形，既可以作为户外探测作业的小型载具平台，也能满足航模爱好者的DIY制作需求，还可作为高校流体力学、气垫技术相关课程的教学演示载体。

在功能特性设计上，整个船体采用分层模块化的布局逻辑，底部承力层采用激光切割板材拼接结构，边缘预留围裙安装的固定孔位，孔位间距经过反复测试调整，避免间距过大导致围裙压合不牢漏气，间距过小又增加不必要的装配工作量。中部舱体层预留了动力舱、载荷舱的独立安装空间，动力舱位置专门做了加强筋结构，抵消升力风扇、推进风扇运转时产生的持续振动，避免长期运行后板材连接位置出现疲劳松动。上部操作层预留了操控机构的安装位，可适配常规航模遥控舵机的安装尺寸，不需要额外做打孔改造就能直接装配标准配件。

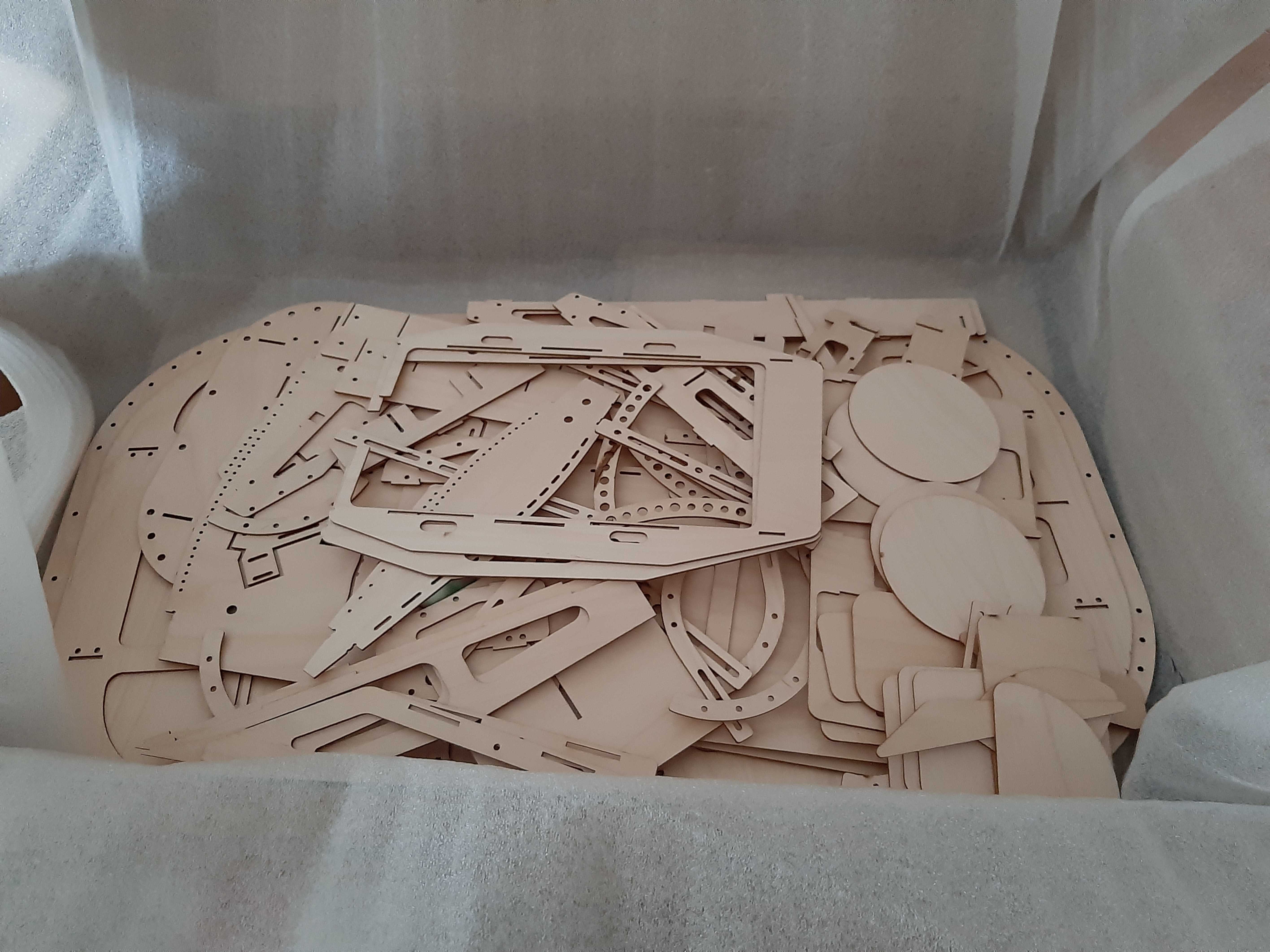

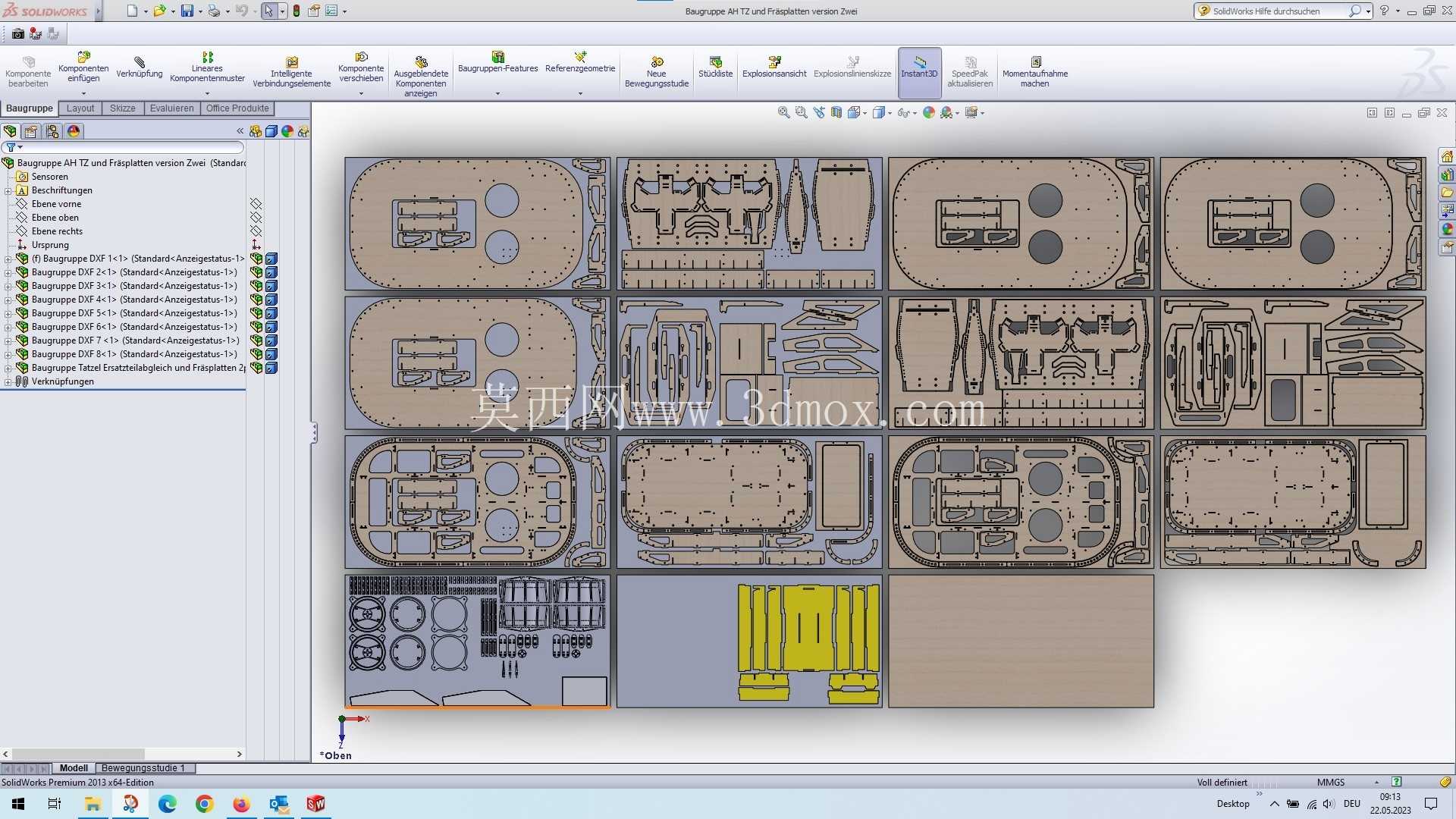

设计思路上没有追求极致的轻量化，而是平衡了制作成本、结构强度与装配难度，所有板材零件都采用平面切割工艺加工，不需要复杂的曲面成型工序，普通爱好者用小型激光切割机甚至手工线锯就能完成所有零件加工，大幅降低制作门槛。针对前期测试中出现的侧风航行稳定性不足的问题，在船体两侧边缘做了内收的导流斜面，引导气垫溢出的气流向船体后方流动，既减少了侧风对航行姿态的干扰，也能额外提供一部分向前的辅助推力。围裙部分采用分段式固定设计，单段围裙出现磨损时不需要拆解整个围裙结构，单独更换损坏段即可，大幅降低后期维护成本。

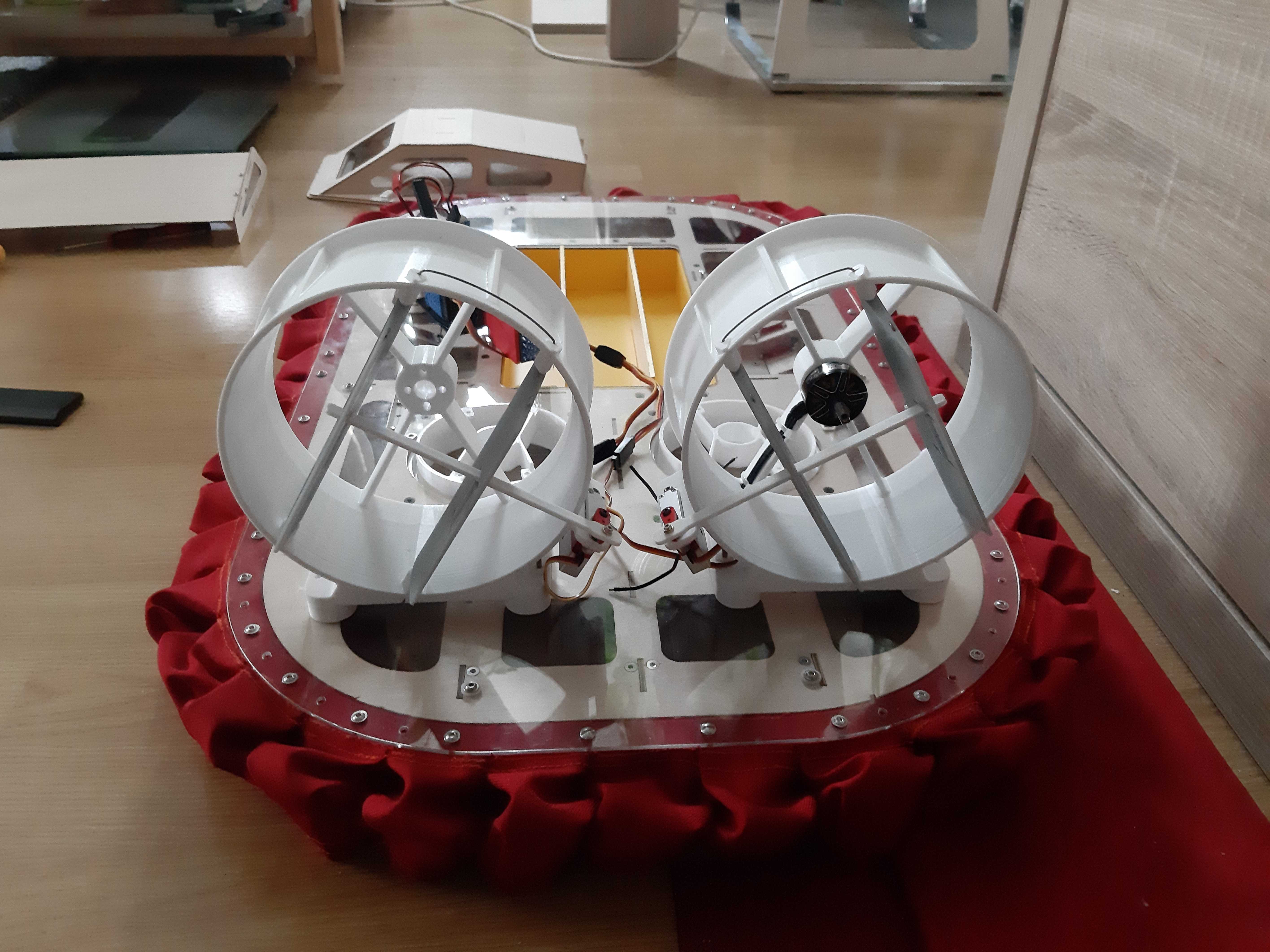

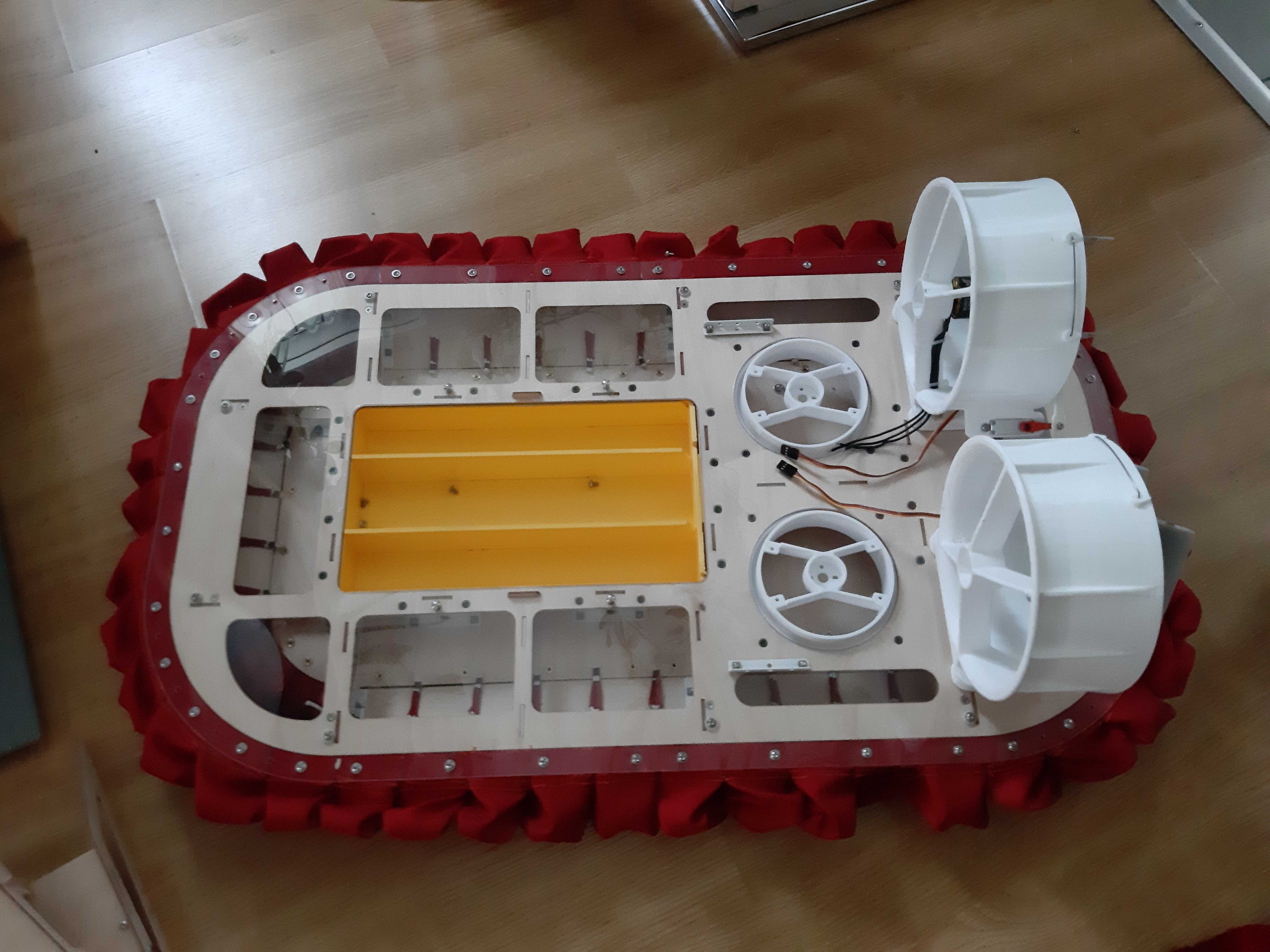

外形尺寸与安装边界方面，船体整体采用长圆形轮廓，长宽比控制在1.8:1，这个比例既保证了直线航行的航向稳定性，也能让转向时的回转半径控制在合理范围，不会出现转向过于迟钝或者过于灵敏难以操控的问题。船体总高度控制在220mm以内，其中底部气垫腔高度占总高度的40%，保证足够的气垫缓冲行程，在遇到不平整地面时能有足够的形变空间避免船体硬接触。升力风扇与推进风扇的安装位置做了明确的边界限定，升力风扇居中布置在船体中部，保证整个气垫腔的气压分布均匀，避免出现一侧气压高一侧气压低导致船体倾斜的问题；推进风扇布置在船体尾部上方，安装高度距离船体上表面120mm，避免气流被船体结构遮挡损失推力，同时也预留了足够的安全间隙，防止运转时碰擦到舱内的线路或者配件。

在零件连接设计上，全部采用标准紧固件连接，没有使用不可拆卸的粘接结构，所有连接位置都预留了拆装余量，方便后期调整动力配置或者更换损坏零件。针对不同重量的载荷需求，船体中部的载荷舱预留了可调节的配重安装位，可以根据搭载的电池、探测设备等配件的重量调整配重位置，保证船体重心始终处于气垫承压面的中心位置，避免航行时出现抬头或者栽头的问题。船体前部预留了透明观察窗的安装槽，可以直接裁切透明亚克力板嵌入安装，既可以观察前部气垫腔的工作状态，也能减少航行时气流直接冲击舱内设备。

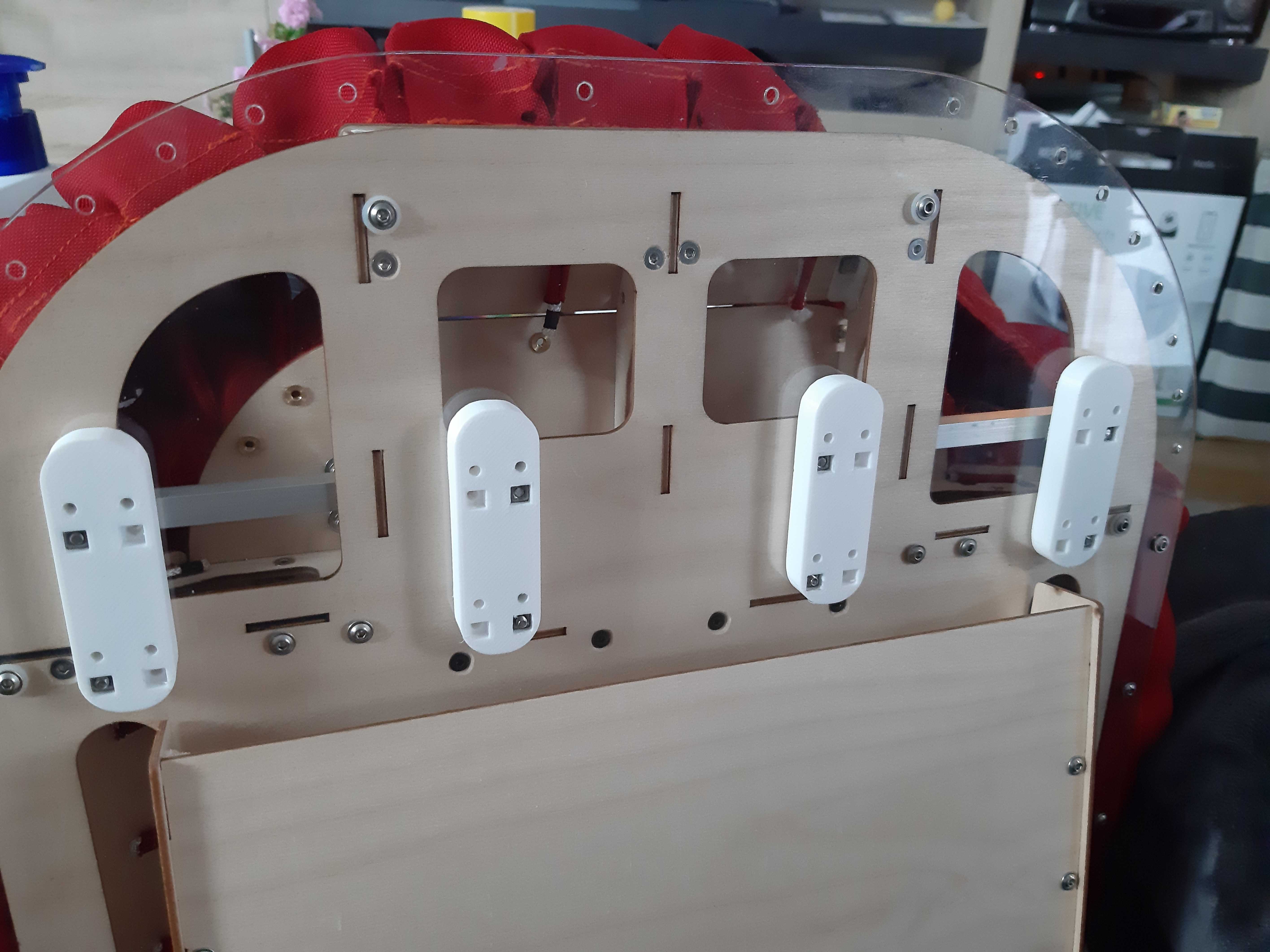

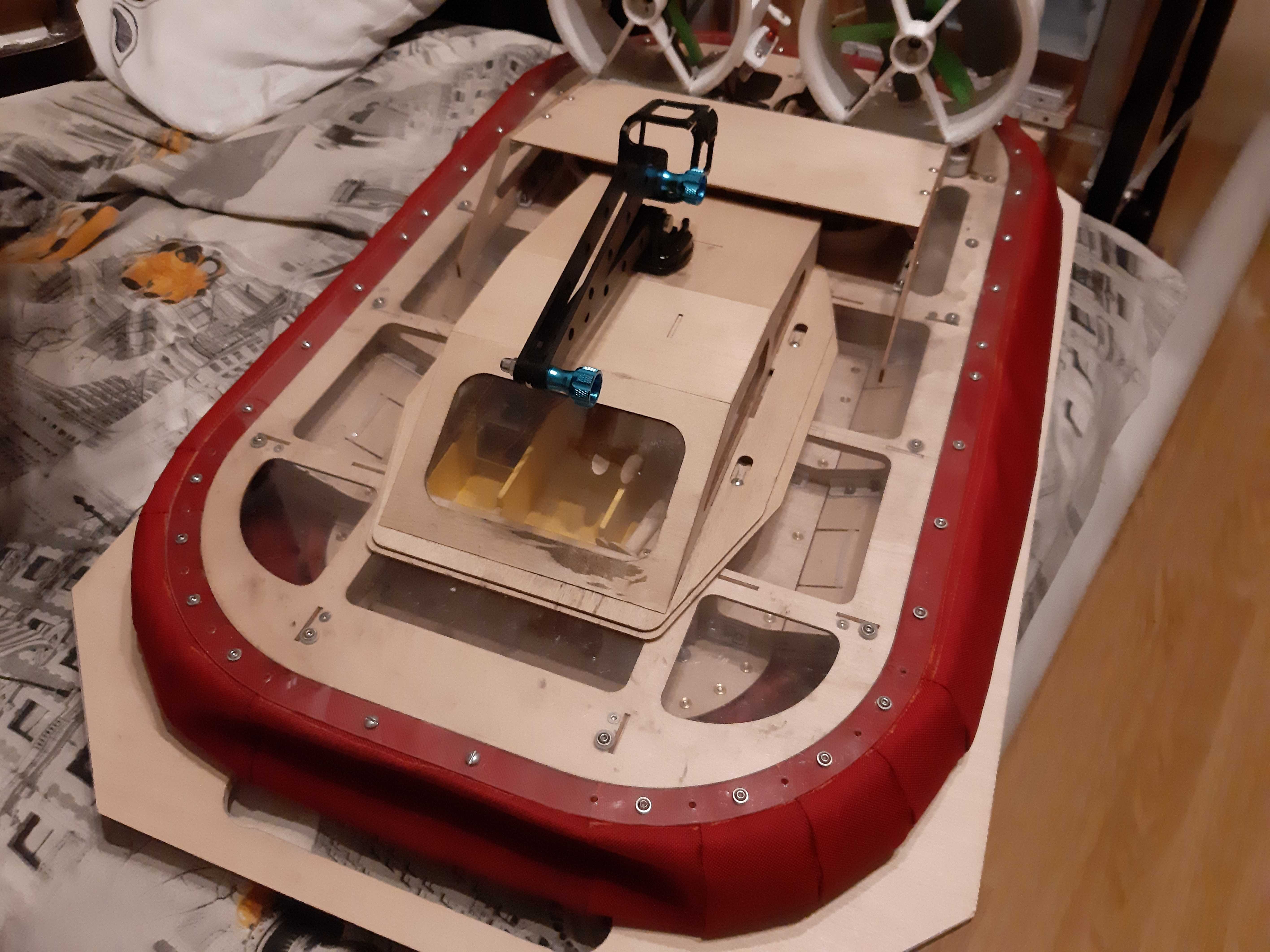

整个结构在测试过程中针对容易出现应力集中的拐角位置都做了圆角过渡处理，避免板材在长期振动下出现应力开裂。围裙的压合边采用双层板材夹持结构，配合橡胶密封垫，保证围裙固定位置的气密性，减少不必要的气压泄漏，降低升力风扇的功率损耗。操控舵面的安装位置设在推进风扇的出风口处，通过舵机带动舵面偏转改变气流方向实现转向，相比传统的空气舵布置在船体侧面的方案，转向效率更高，舵机受力更小，能大幅延长舵机的使用寿命。
