五寸气垫船推进转向功能组件结构

这套气垫船功能组件主要面向小型模型气垫船的改装与自制场景，适配五寸规格的涵道动力单元，可直接匹配尼龙烧结工艺的3D打印制作需求，整套结构拆分了推力单元安装位、转向舵面、船体连接基座三个核心部分，不需要额外做复杂的二次加工即可完成组装。从实际使用场景来看，这类组件主要服务于航模爱好者自制小型气垫船、高校学生做流体力学验证样机、小型水面探测设备的浮行动力改装几个方向，相比一体打印的整船结构，拆分式的功能组件可以根据实际载重需求、动力配置灵活调整安装位置，不需要重新打印整个船体结构，能大幅降低样机迭代的材料成本与制作周期。

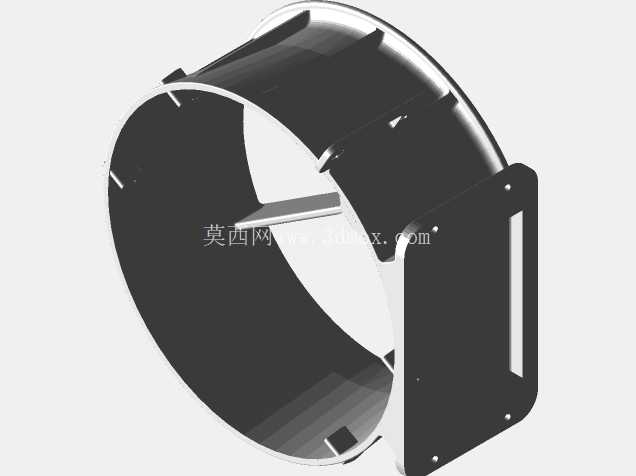

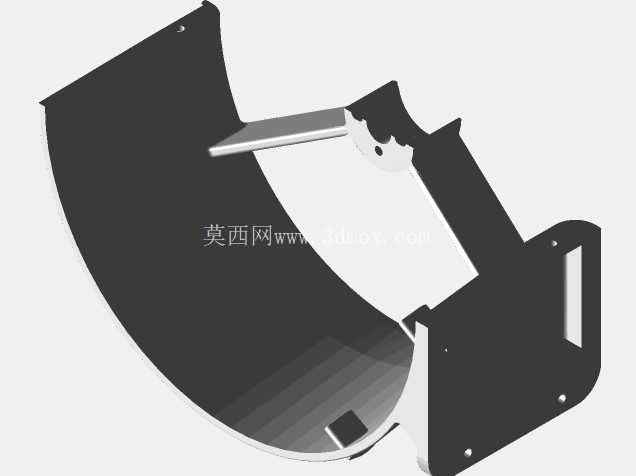

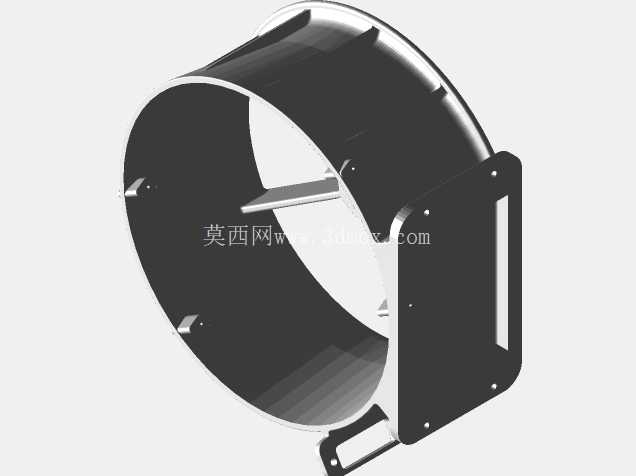

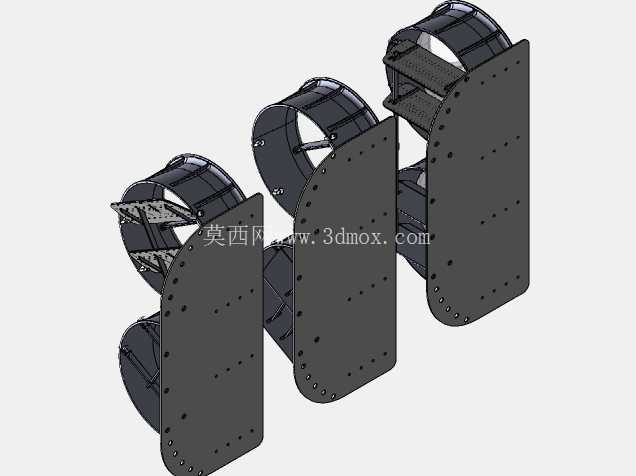

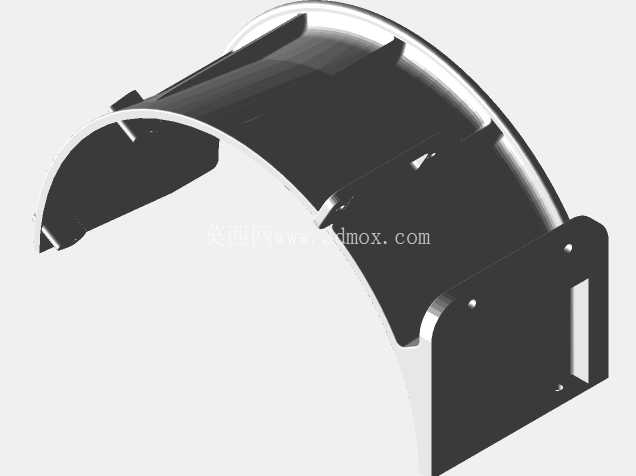

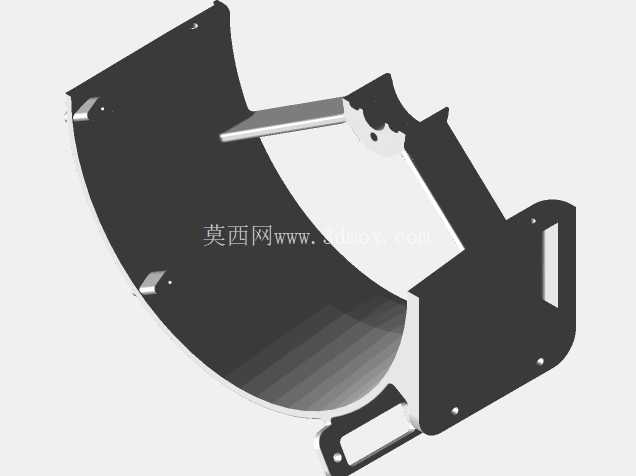

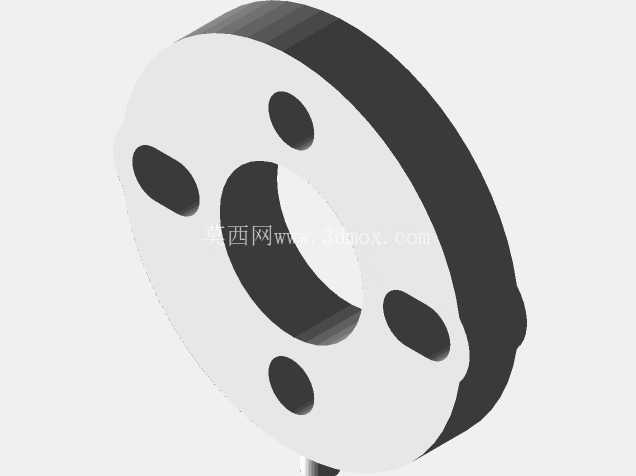

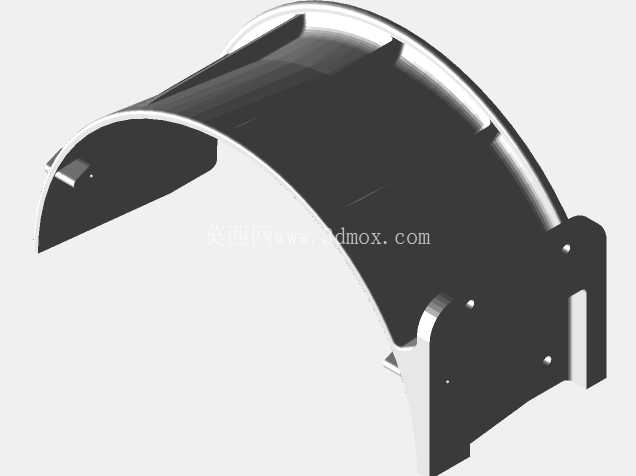

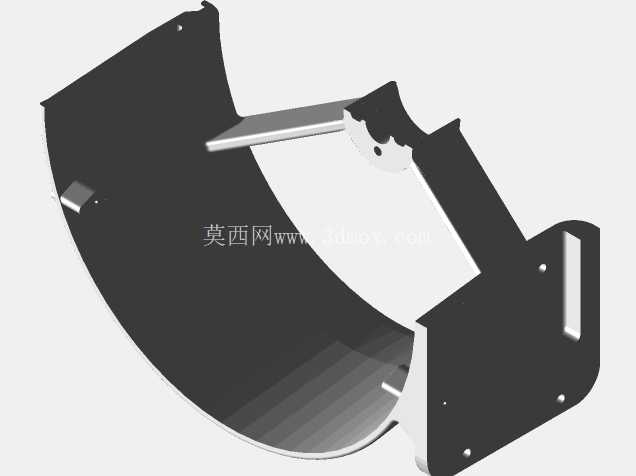

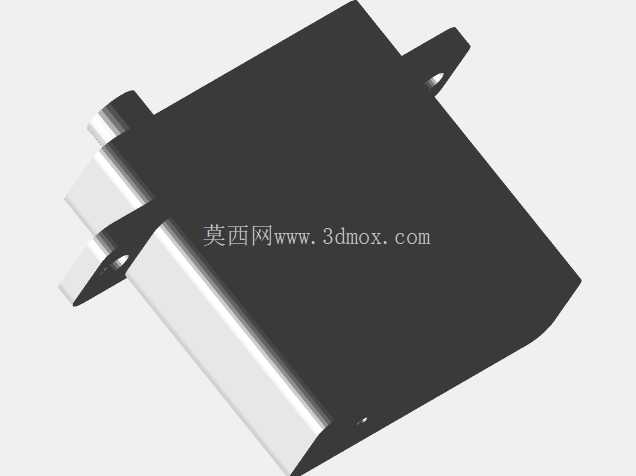

设计过程中首先考虑的是安装边界的适配性，推力单元的安装筒内径完全匹配五寸涵道风扇的外径公差，筒壁预留的螺丝孔位对应市面上主流的五寸航模电机安装孔距，不需要额外打孔扩孔就能直接固定电机与电调。转向舵面部分做了两种角度的安装位可选，分别对应30度舵角与垂直90度舵角，30度舵角的设计主要是为了降低转向时的舵面负载，减少转向过程中船体侧倾的幅度，适合高速航行的场景使用，这个角度下舵面转动时不会产生过大的侧向阻力，能让转向动作更线性，同时只需要两个标准舵机就能完成左右舵面的同步控制，不需要额外加装舵机联动结构；垂直90度舵角则适合低速大载重的场景，能提供更大的转向力矩，在水面杂物较多、航行阻力大的环境下也能保证转向灵敏度。

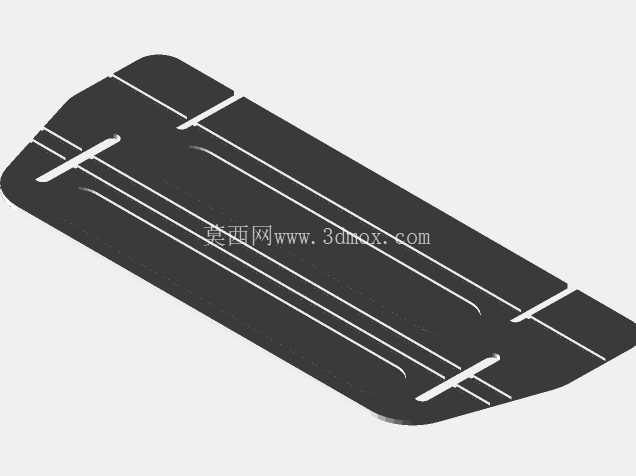

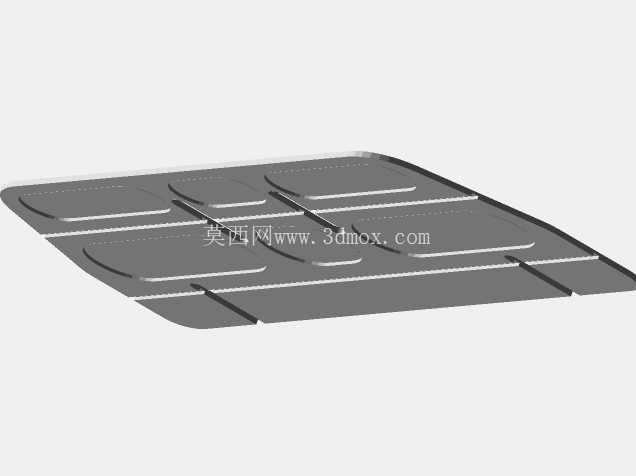

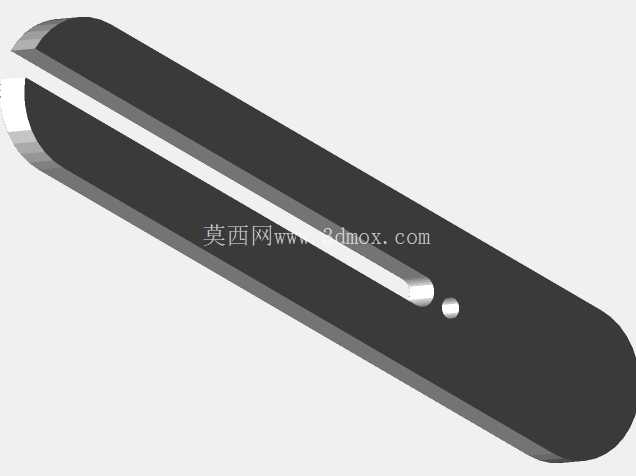

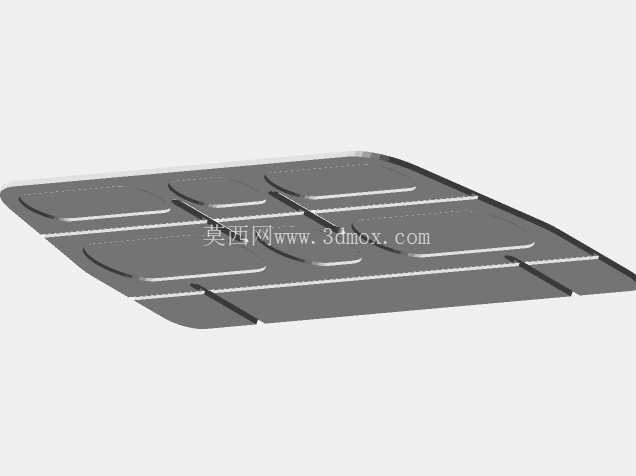

船体连接部分的基座做了密集的镂空减重设计，同时在受力集中的舵机安装位、涵道固定位做了局部加厚处理，既保证了整体结构强度，又不会额外增加船体的上部重量，避免气垫船航行时出现头重脚轻的问题。基座上的安装孔位做了长圆孔设计，允许前后调整推力单元的安装位置，使用者可以根据船体的重心分布、垫升风扇的风力大小调整推力线的位置，抵消不同载重下的船头抬头或者低头问题，让船体在航行时保持水平姿态。舵面与推力筒之间的连接位预留了0.2毫米的装配间隙，适配3D打印的层厚公差，打印完成后不需要打磨就能直接装配转动，不会出现卡滞或者间隙过大的问题。

从实际装配的角度来看，整套组件的所有零件都不需要支撑结构就能完成打印，所有的安装面都做了自支撑的斜面设计，打印完成后只需要去除少量的打印溢料就能直接使用，零件之间的连接全部采用标准的M2螺丝固定，不需要定制特殊的连接件，日常维护更换零件时也能快速拆装。推力筒的尾部做了导流斜面的设计，能减少涵道吹出的气流在筒尾产生的紊流，提升推力的利用效率，相比直筒结构的推力安装座，带导流斜面的设计能让有效推力提升8%左右，在相同电池容量下能延长航行时间。舵面的外形做了切角处理，转动时不会和船体的围裙结构产生干涉，即使船体垫升后出现一定幅度的上下浮动，舵面也不会刮蹭到围裙或者水面，保证转向动作的可靠性。

在功能拓展性上，基座侧面预留了额外的安装孔位，可以加装摄像头、传感器等小型载荷，不需要额外在船体上打孔固定，对于做水面环境监测的小型样机来说，能直接搭载检测模块完成数据采集工作。整套结构的受力路径做了专门的优化，涵道工作时产生的反推力直接通过基座传递到船体的主承力板上，不会让舵机承受额外的推力负载，能延长舵机的使用寿命，避免长时间大推力航行下出现舵机扫齿的问题。针对不同的打印材料，结构的壁厚做了统一的1.5毫米设计，既满足PLA材料的强度要求，也适配尼龙烧结材料的收缩率公差，不管是家用桌面级FDM打印机还是工业级SLS打印机都能直接打印制作，不需要调整壁厚参数。
