六工位多病患共用人工呼吸装置

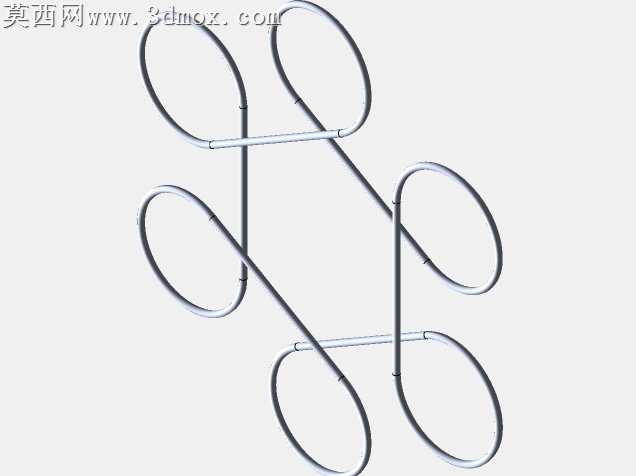

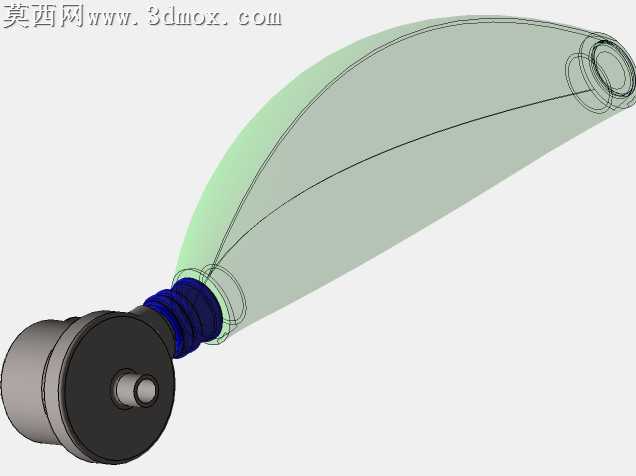

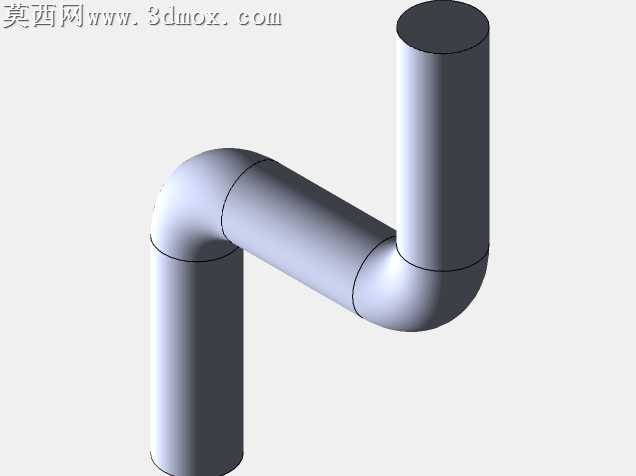

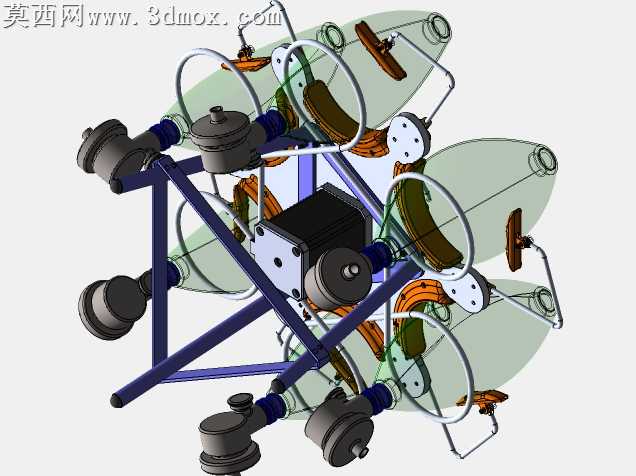

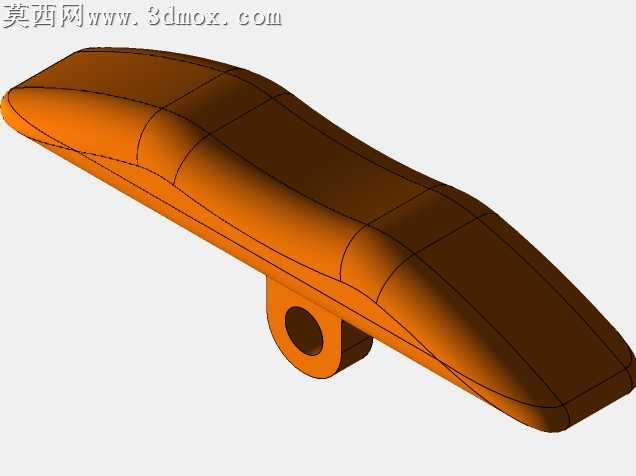

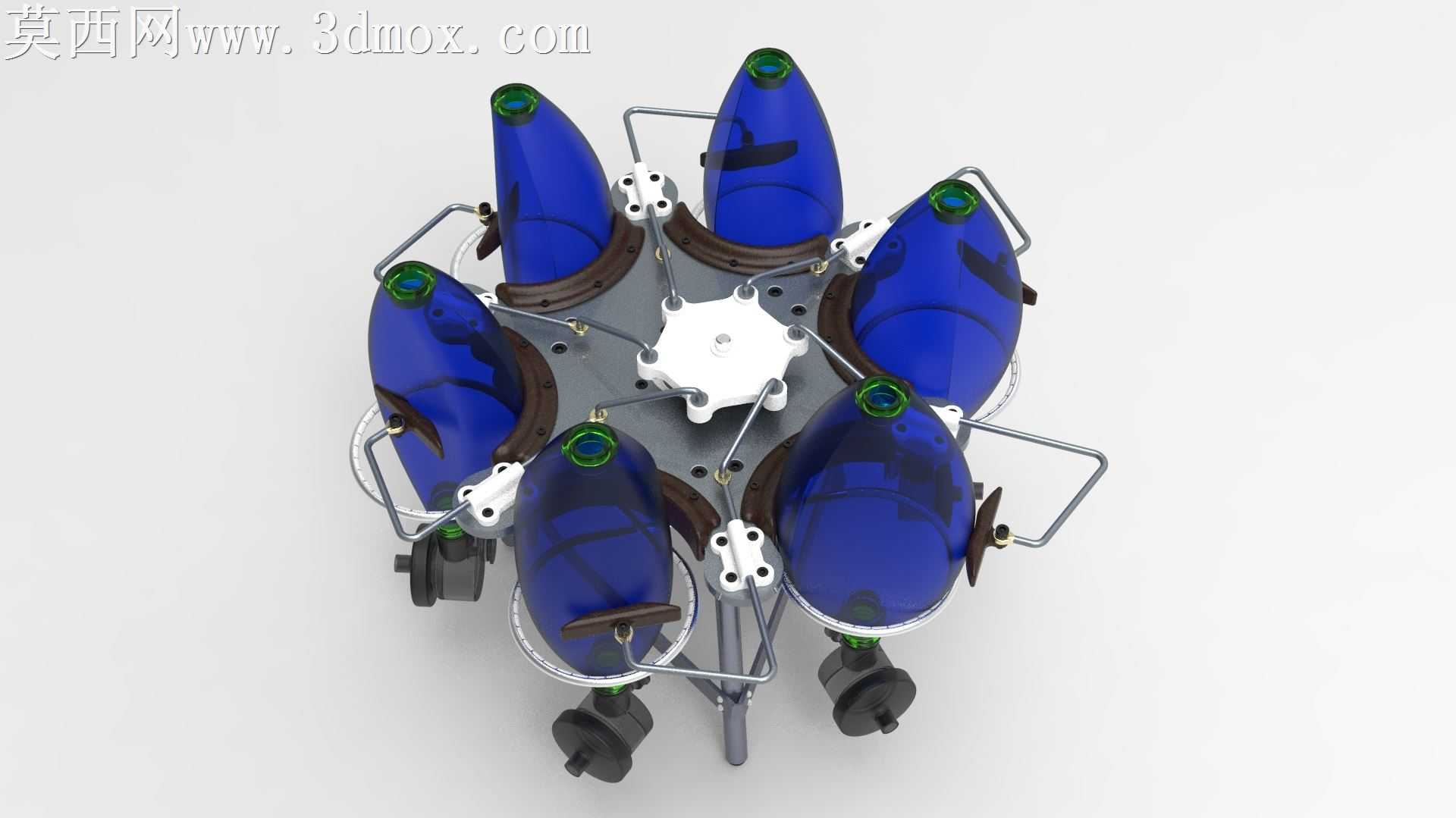

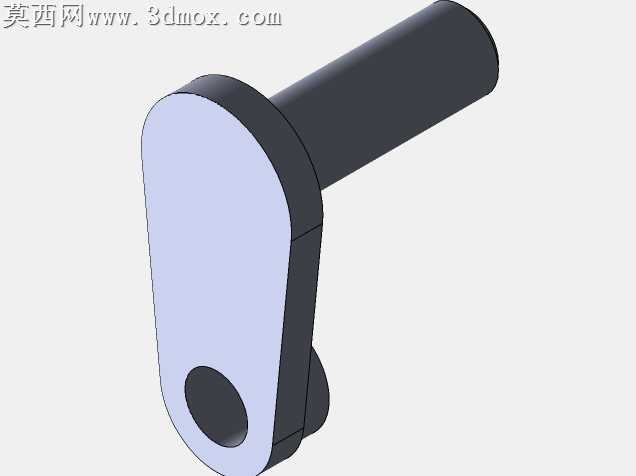

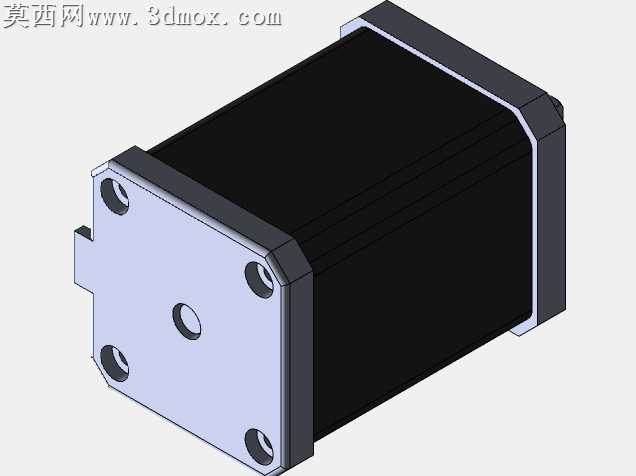

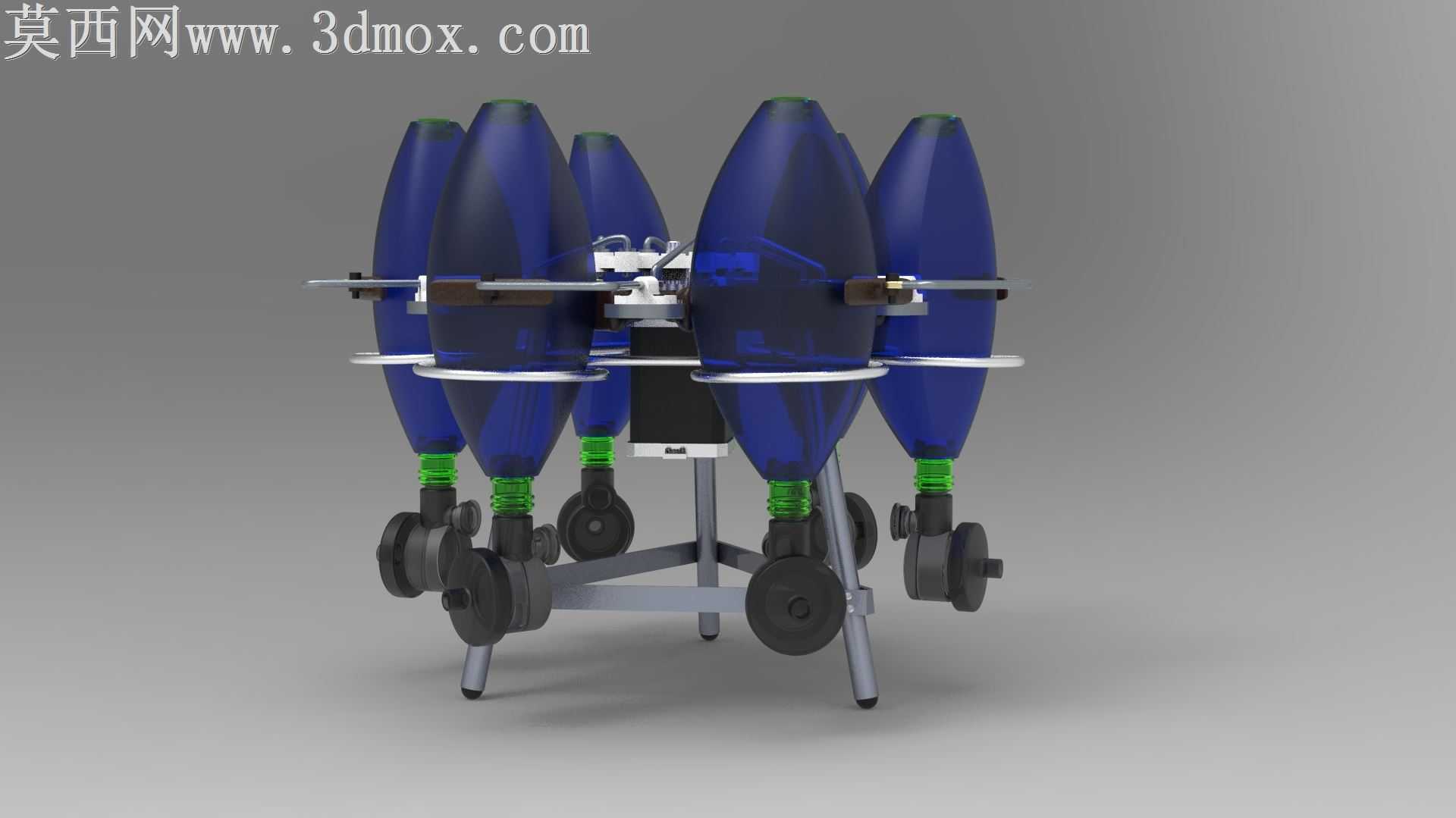

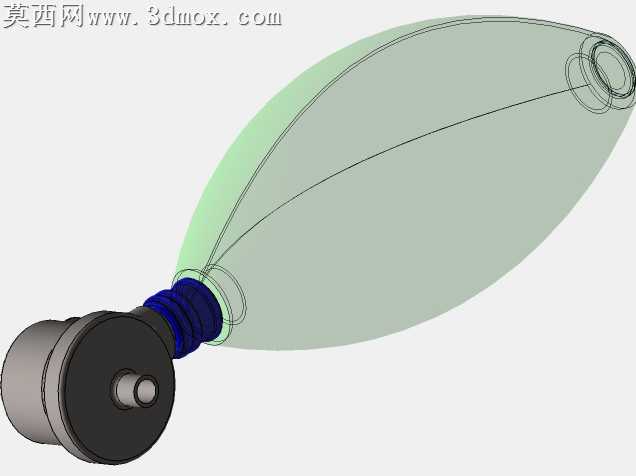

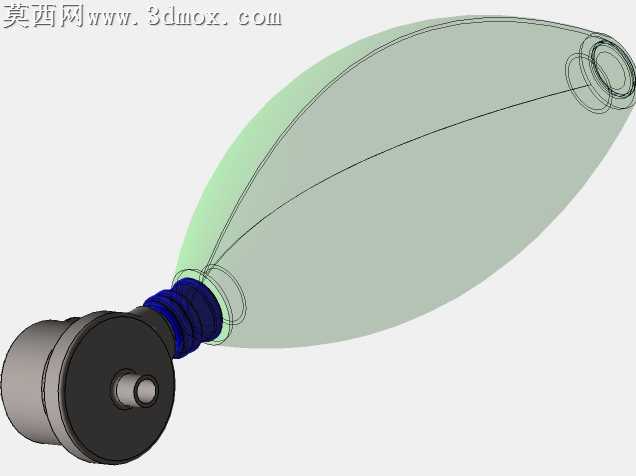

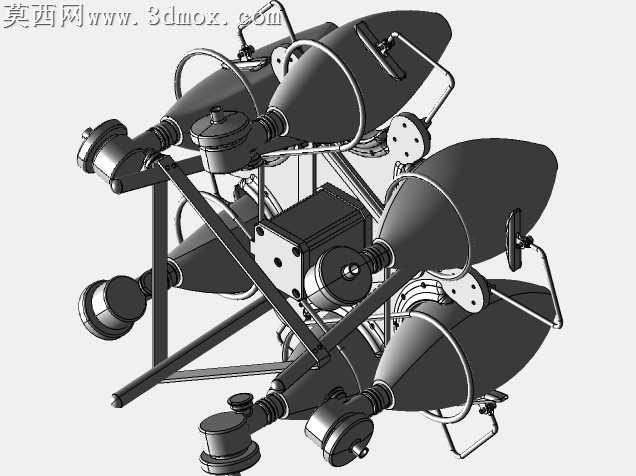

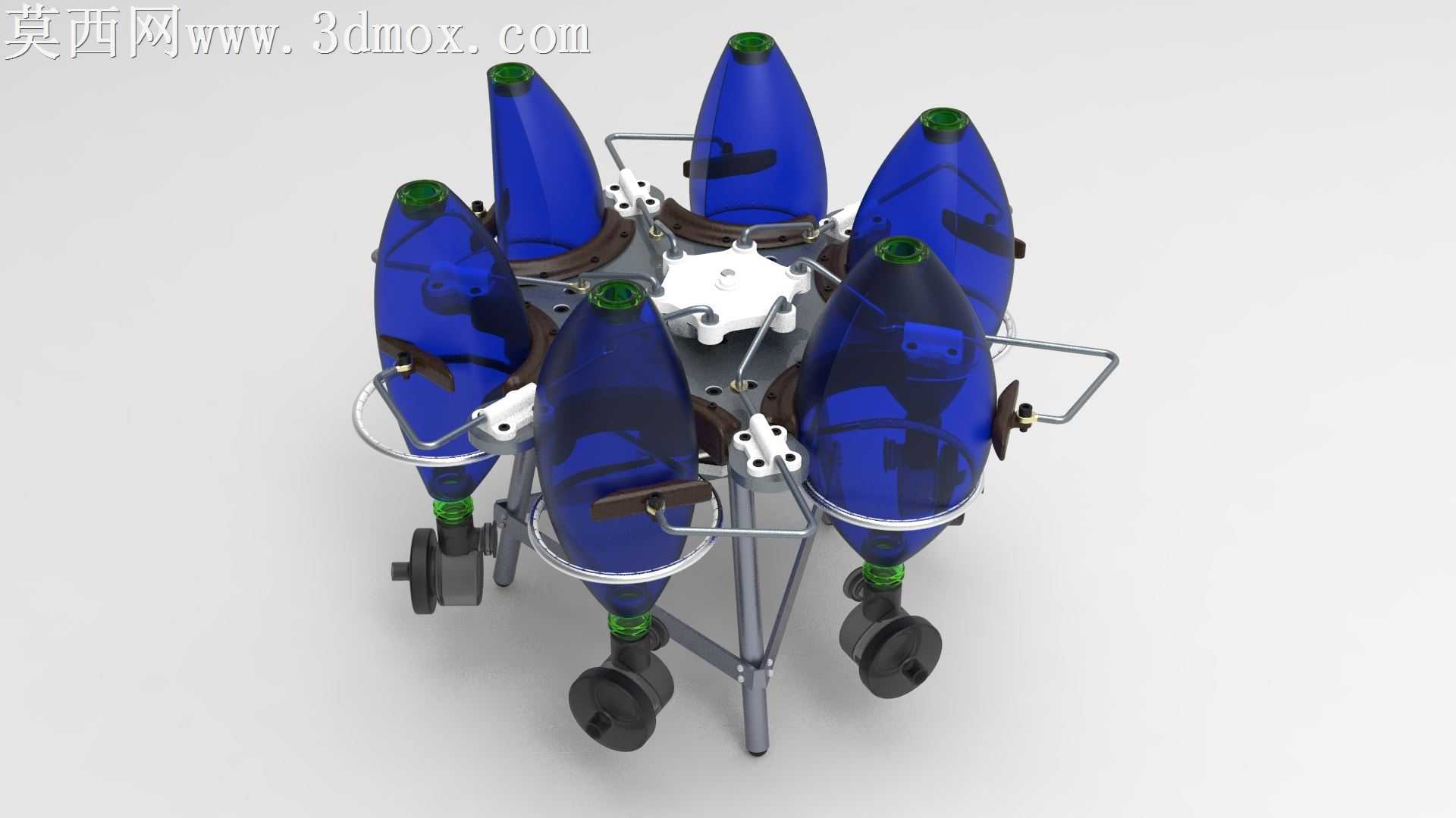

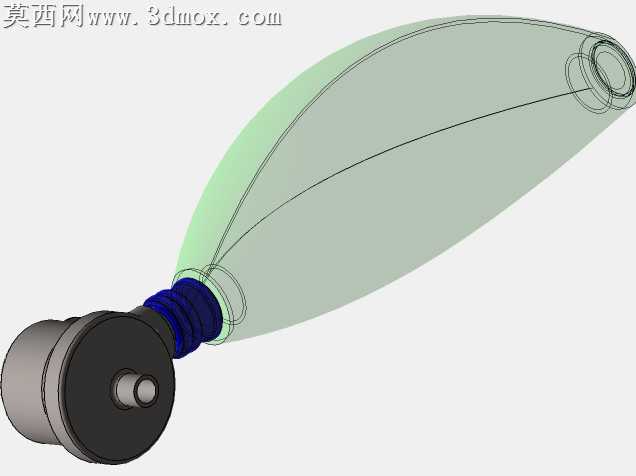

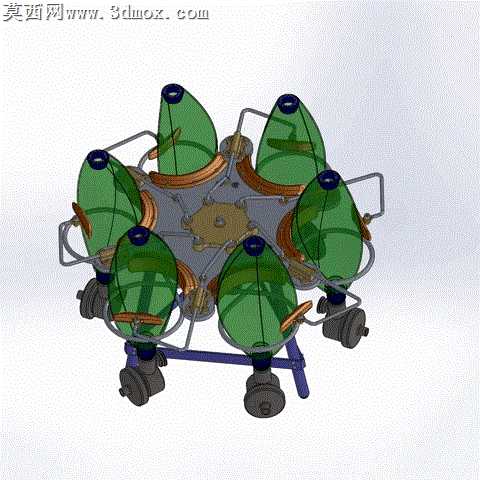

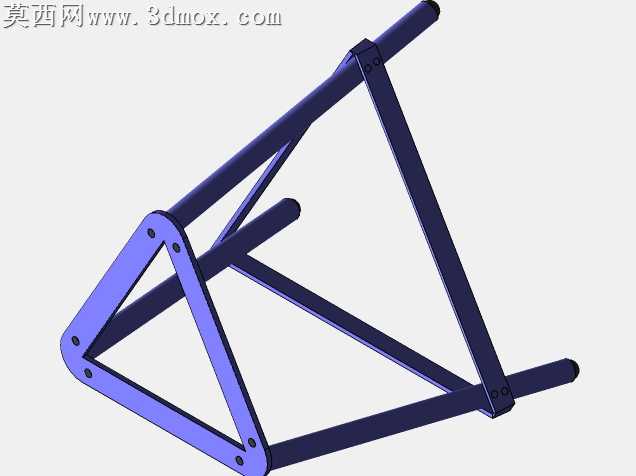

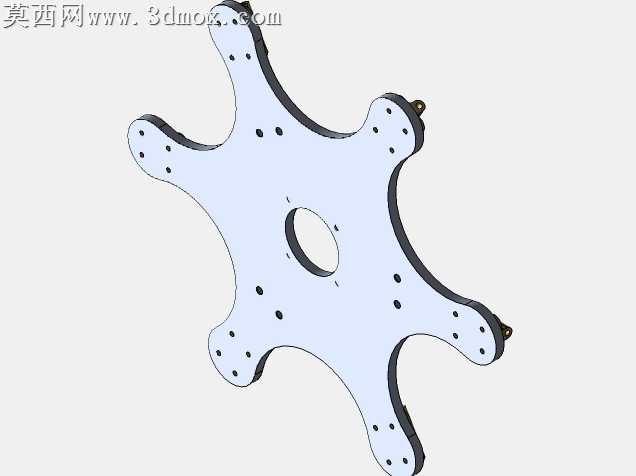

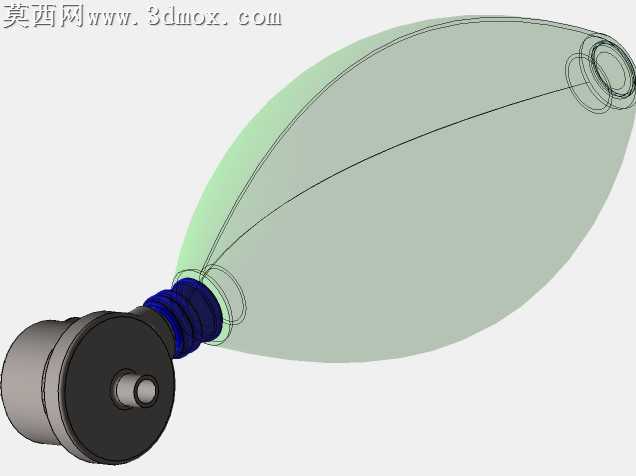

该三维模型采用主流三维机械设计软件完成全参数化建模，整体结构围绕多病患同步通气的核心需求展开设计，可同时为六名患者提供呼吸支持。模型主体采用中心对称式布局，中心为集成式气路分配基座，六个通气单元沿基座周向均匀排布，每个单元配备独立的BVM袋安装位、气路控制阀与面罩固定支架，支架采用弯折金属管材结构，兼顾结构强度与轻量化需求，可稳定固定呼吸面罩避免移位。建模过程中对各零件的装配公差进行了合理预留，转动配合部位、气路密封部位均做了结构细化，还原了真实设备的装配逻辑。渲染阶段采用半透明绿色材质模拟呼吸囊的软质塑胶质感，金属支架赋予哑光金属材质，气路接头、调节旋钮采用深色硬质工程塑料材质，基座部分做金属氧化质感处理，通过光影调整清晰展现各部件的层级关系与结构细节，整体渲染效果直观清晰。设计思路上，该装置预设搭载步进电机作为驱动源，模拟工况下设定转速为16RPM，实际应用中可搭配带减速比的直流电机，通过电机驱动器灵活调节通气频率，最高可支持45RPM的通气速率，适配不同病情患者的通气需求。气路分配结构支持灵活调整供气模式，既可以同时为六名患者独立供气，也可根据救治需求将多个气路连通至同一名患者，提升单患者的供气量，适配不同尺寸规格的BVM袋安装使用。模型中部分不适合3D打印的零件结构，设计时充分考虑了铝加工、聚甲醛数控加工的工艺可行性，无需复杂工艺即可完成实体零件加工，降低了装置的落地制作门槛，整体结构紧凑，各功能部件布局合理，无冗余结构，兼顾了应急场景下的快速制作需求与临床使用的实用性。
