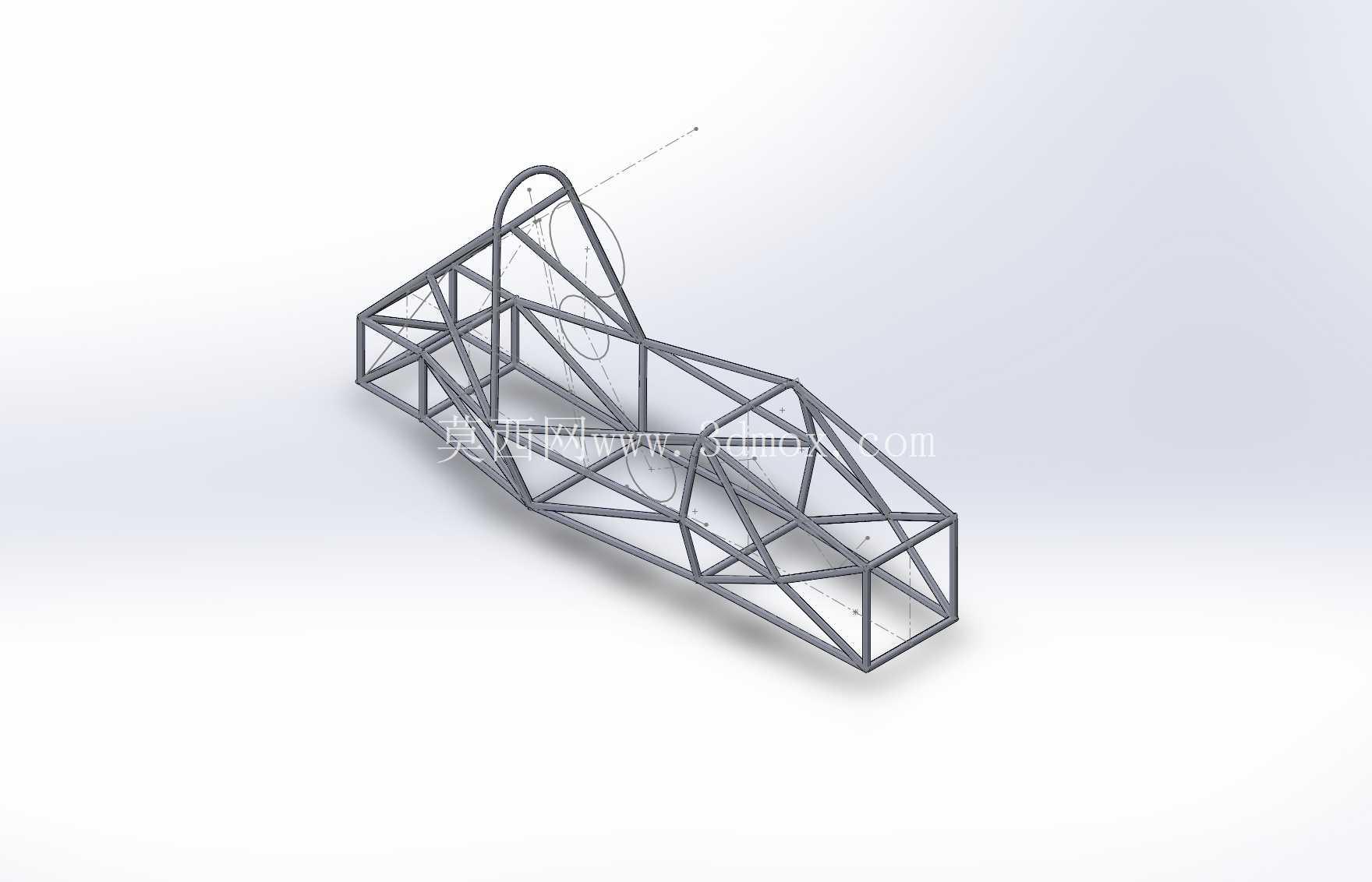

学生方程式赛车钢管桁架式底盘结构

　　这款钢管桁架式底盘是面向学生方程式赛事开发的核心承载结构，在赛事场景中，底盘作为整车所有总成的安装基体，需要承接动力系统、悬架系统、转向系统、制动系统以及驾驶舱人机结构的全部安装载荷，同时要在高速过弯、紧急制动、颠簸路面行驶等极限工况下保持足够的结构刚度，避免形变影响整车操控响应精度。从实际用途来看，这类底盘区别于量产乘用车的承载式车身，采用空间钢管焊接结构，核心目标是在严格的赛事规则重量限制下，实现扭转刚度、弯曲强度与轻量化的最优平衡，适配学生赛事中低预算、易加工、可快速迭代调整的开发需求。

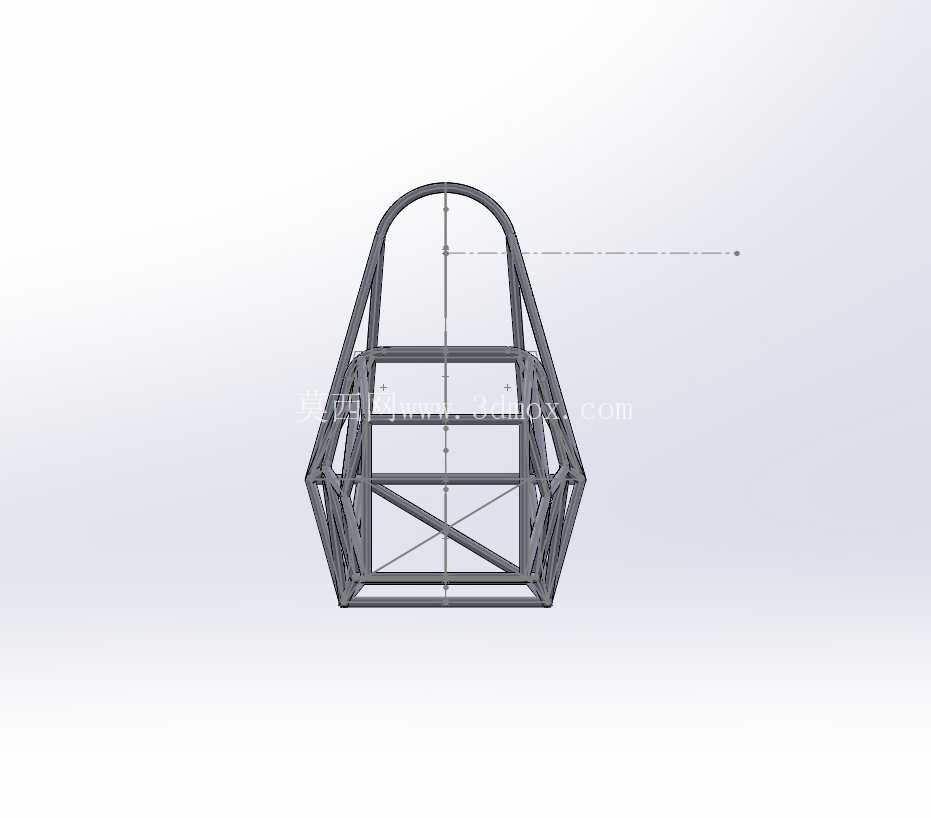

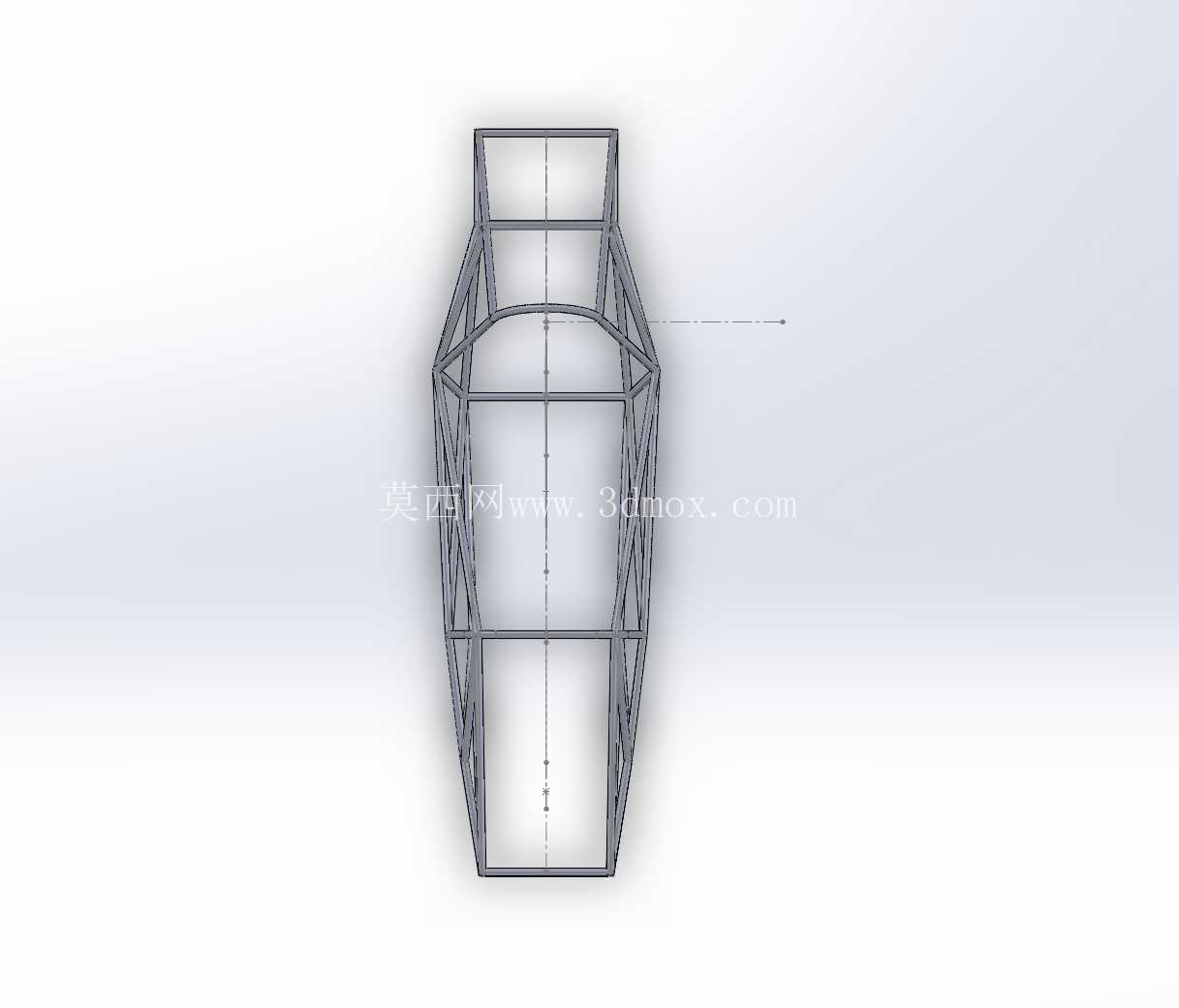

　　从功能特性上看，该桁架结构通过不同管径、壁厚的钢管排布，将整车受力点的载荷沿钢管轴向传递，分散到整个桁架节点上，相比板式车架能在更轻的重量下获得更高的抗形变能力；前部的窄型桁架结构预留了前悬架安装点、转向机构布置空间，中部的环形框架是驾驶舱的核心防护结构，按照驾驶员坐姿轮廓设计，既保证驾驶员操作时的肢体活动空间，又能在发生碰撞时通过结构变形吸收冲击能量，保护乘员安全；后部的桁架段预留了动力总成、后悬架、传动系统的安装接口，可根据不同的动力布置形式调整局部钢管的连接点位。

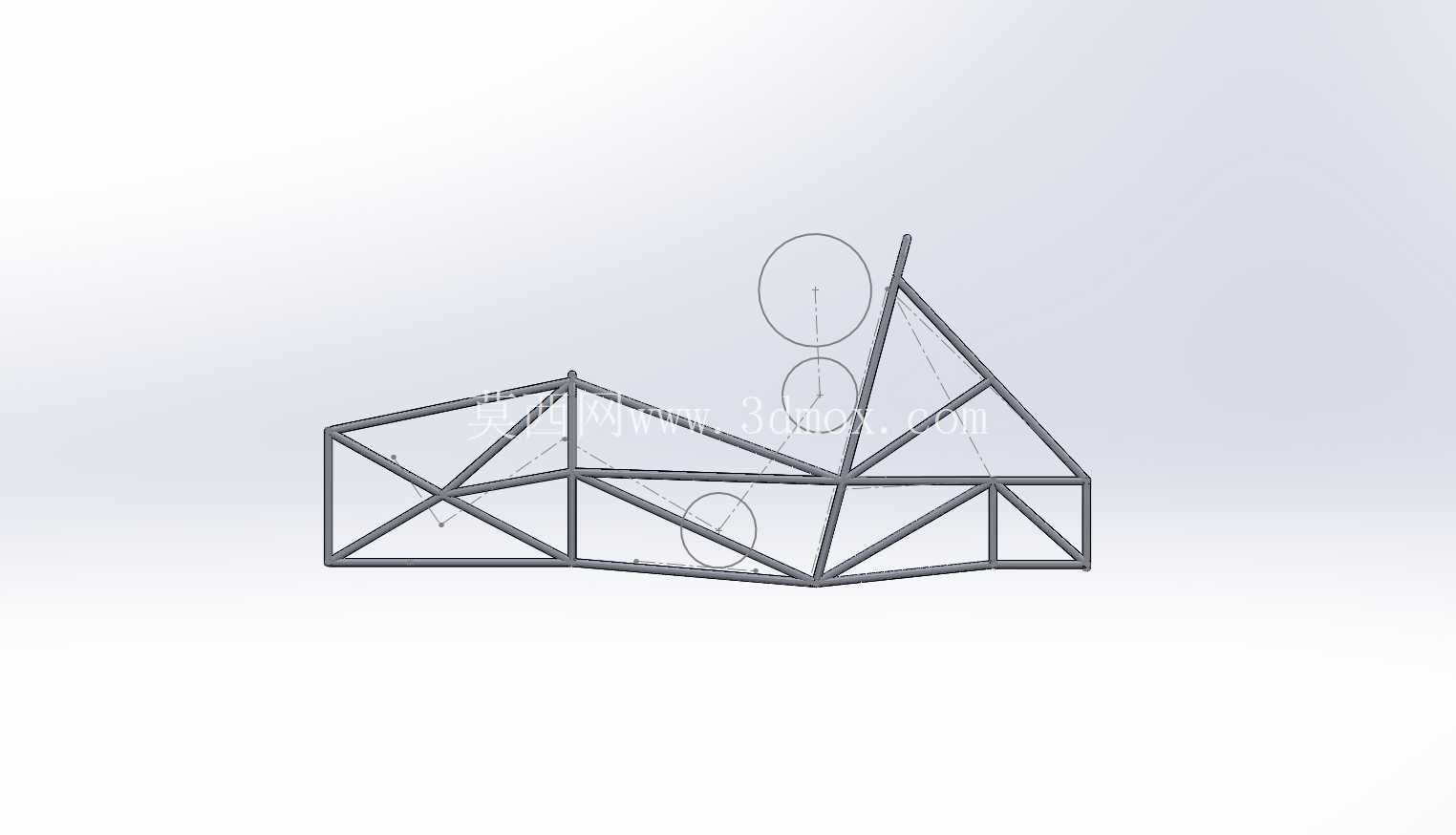

　　设计思路上，这款底盘完全围绕驾驶员的实际身材尺寸展开人机适配，首先确定驾驶员的坐姿H点位置，以此为基准排布踏板、方向盘、座椅的安装坐标，再反向推导整个桁架的轮廓边界：驾驶舱顶部的弧形钢管高度匹配驾驶员佩戴头盔后的头部空间，两侧的钢管间距满足驾驶员佩戴赛车服后的肩部活动余量，下部的横向钢管位置避开驾驶员腿部操作踏板的运动轨迹，避免出现干涉。从安装边界来看，底盘前部的安装点间距适配常规双叉臂前悬架的硬点坐标，预留的制动管路、线束走向空间沿钢管内侧排布，避免行驶中被飞石击打损坏；中部驾驶舱区域的钢管节点预留了安全带安装支座、座椅固定支座的焊接位置，安装点的强度满足赛事规则中的拉力要求；后部的桁架结构根据动力总成的安装尺寸设计了多组连接支座，可适配不同规格的发动机与减速器安装，底盘的整体宽度控制在赛事规则允许的轮距范围内，离地间隙满足常规赛道的通过性要求，避免过弯时底盘侧倾剐蹭赛道地面。

　　在结构细节上，桁架的斜向撑杆排布经过受力路径优化，在主要受力的弯曲、扭转工况下，每根钢管尽量承受轴向拉压载荷，减少弯矩带来的局部应力集中，关键节点处采用相贯线焊接处理，保证焊缝长度与连接强度，避免应力集中导致的焊缝开裂问题。这类底盘结构在学生方程式赛事中应用广泛，因为其加工门槛低，仅需要钢管切割、弯管、焊接设备即可完成制作，后期调整时仅需要切割更换局部钢管即可完成硬点调整，非常适合学生团队在有限的开发周期与预算内完成整车搭建，同时桁架结构的外露形式也方便后期对各个总成进行检修与调整，不需要拆解大面积的车身覆盖件即可完成管路、线路的检修工作。
