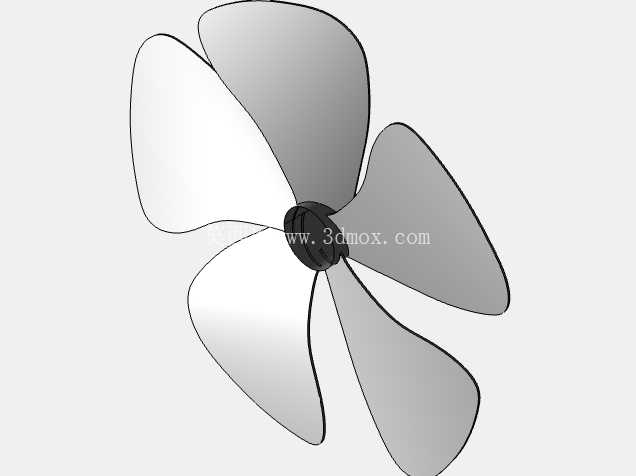

五叶曲面螺旋桨结构设计方案

　　在流体推进类设备的结构设计中，螺旋桨作为核心动力转换部件，其曲面精度、叶型分布直接决定整套动力系统的能效表现，本次呈现的五叶螺旋桨结构，可适配小型水面航行器、低空多旋翼无人机、低噪通风设备等多类场景的动力输出需求。从实际工况适配角度看，这类五叶布局的螺旋桨相比常见的三叶、四叶结构，在同等转速下能输出更均匀的推力，单叶承受的流体载荷更低，运转时的振动幅度更小，尤其适合对运行平稳性有要求的场景，比如搭载精密探测模块的小型无人船、需要悬停稳定性的航拍无人机，或是对送风均匀度要求较高的工位通风设备，都能通过这类叶型设计降低动力系统带来的共振干扰。

　　设计过程中首先要明确安装边界，桨毂中心的安装孔位需要匹配对应动力输出轴的直径与键槽规格，桨毂整体的轴向长度要控制在动力端的安装空间范围内，避免与设备外壳、导流罩等周边结构发生运动干涉，桨叶旋转形成的最大外圆直径，要根据设备的整体布局预留足够的安全间隙，比如用于无人机时，桨尖与机臂、机身的最小间隙不能小于桨叶直径的2%，防止高速旋转时桨叶形变剐蹭机体结构。叶型的曲面设计是整个结构的核心，每一片桨叶从根部到梢部的弦长、翼型厚度、扭转角都呈连续渐变状态：靠近桨毂的根部区域结构厚度更大，主要承担扭矩传递的载荷，需要足够的结构强度抵消旋转时的离心力与流体反作用力；从根部向桨梢延伸的过程中，翼型的扭转角逐步减小，匹配不同旋转半径处的线速度差异，让整个桨叶的各个截面都能保持合理的攻角，避免局部出现气流或水流分离导致的能效下降；桨梢位置做了收薄处理，能降低叶尖涡流带来的能量损耗，同时减少运转时的流体噪音。

　　五片桨叶采用等夹角均匀分布的布局，相邻桨叶之间的夹角为72度，这种对称布局能让旋转过程中的载荷分布更均衡，降低动力输出轴的径向受力波动，延长配套轴承、电机的使用寿命。在结构细节处理上，桨叶与桨毂的衔接位置做了平滑的圆弧过渡，避免直角结构带来的应力集中，防止长期交变载荷下出现结构疲劳裂纹；桨叶表面的曲面连续性需要达到G2级别，减少流体流经表面时的摩擦阻力，提升整体推进效率。从实际应用的适配性来看，这类螺旋桨的材质选择可以根据使用场景调整，用于水下推进时可以选用尼龙、铜合金等耐水蚀的材质，用于低空无人机时可以选用碳纤维复合材料降低自重，用于固定通风设备时可以选用ABS或铝合金材质平衡成本与结构强度。

　　设计时还需要考虑动平衡性能，每一片桨叶的重量偏差要控制在总重量的0.5%以内，安装前需要做整体动平衡校正，避免高速旋转时产生过大的振动。另外，桨叶的前缘做了微小的钝化处理，能降低空气中的沙尘、水中的漂浮杂质对桨叶前缘的冲蚀磨损，提升部件的长期使用寿命。在安装接口的设计上，桨毂端面可以设置定位销孔，与动力轴的定位结构配合，保证安装时的相位精度，避免桨叶安装角度偏差带来的推力损失。对于不同的工况需求，还可以通过调整桨叶的整体扭转角、弦长分布来适配不同的转速区间：高转速工况下可以适当减小桨叶的攻角，降低动力端的负载；低转速大推力工况下可以适当增大攻角，提升单位转速下的推力输出。整个螺旋桨的结构设计没有多余的冗余特征，所有曲面变化都服务于流体效率与结构强度的平衡，既保证了动力转换的能效，又兼顾了加工制造的可行性，无论是采用注塑、铸造还是数控铣削的加工方式，都能顺利实现曲面成型，适合批量生产配套。
