织物加工用龙门式自动剪布执行臂结构

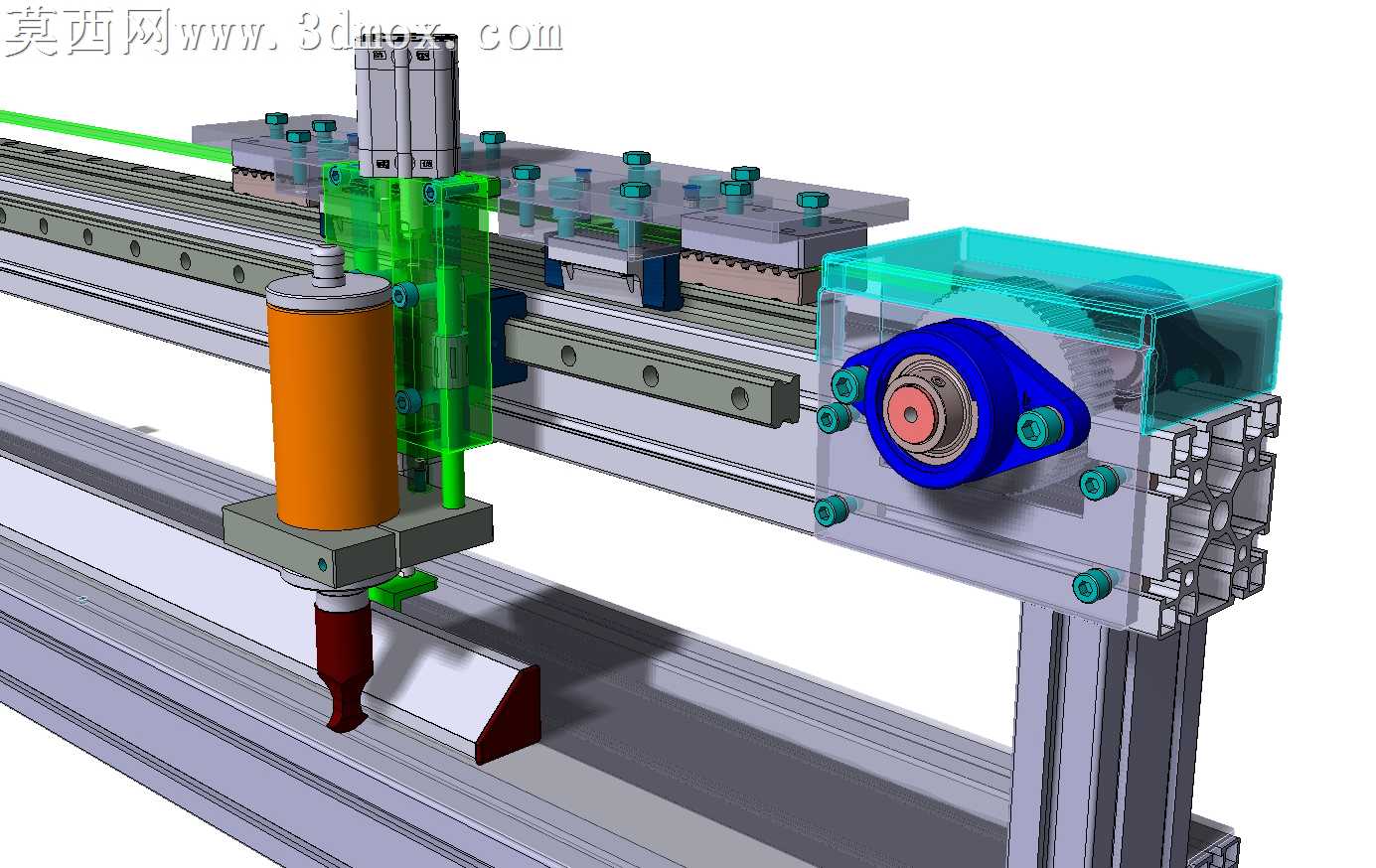

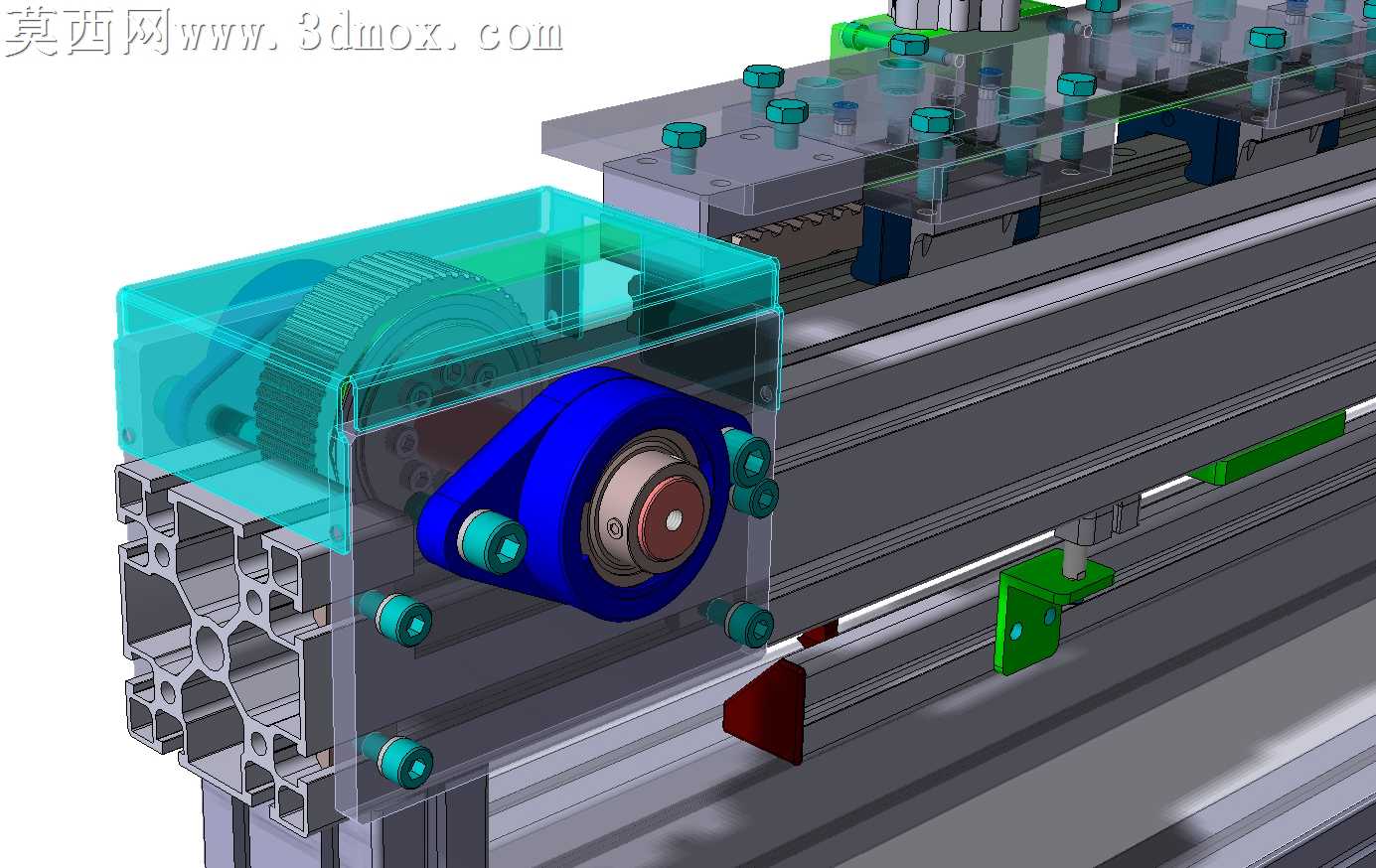

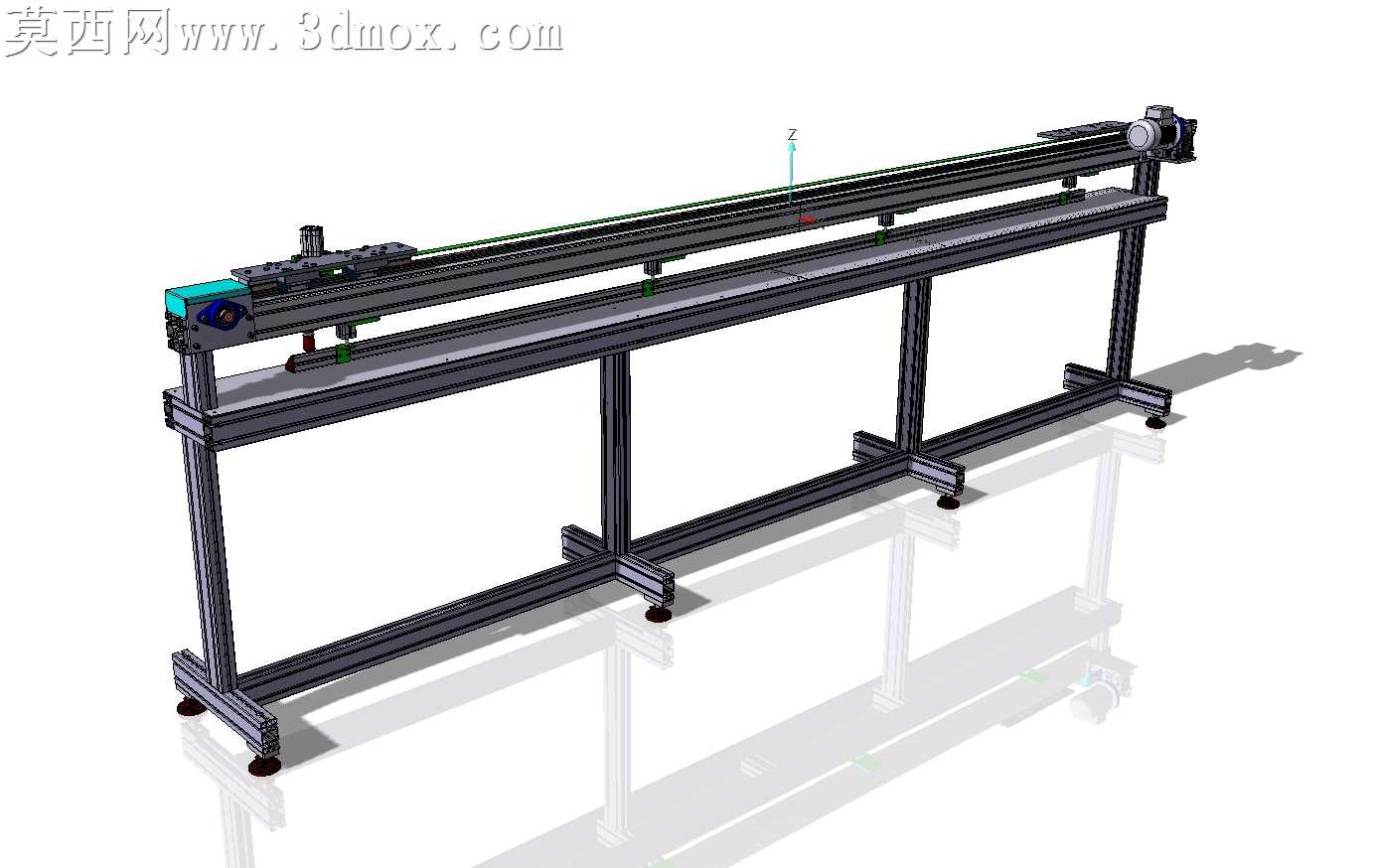

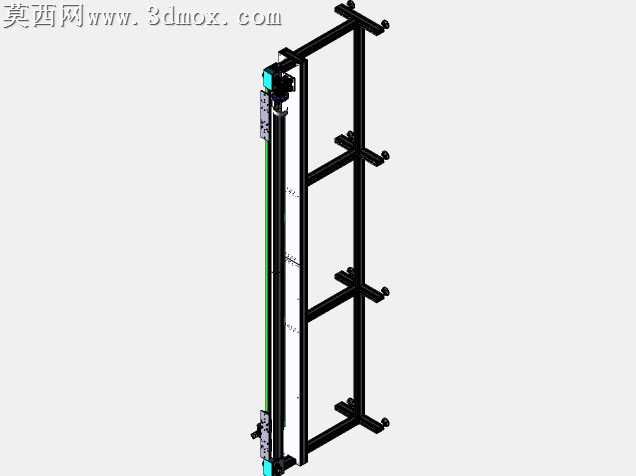

本模型为面向织物裁切工序设计的自动剪布臂三维结构，整体采用龙门式跨梁布局搭建，建模过程中对各功能模块做了完整的装配约束还原，可清晰呈现设备的运行逻辑与装配关系。建模阶段优先还原了设备的核心运动架构：底部采用双平行直线导轨作为X向运动基准，导轨搭配适配的滑块组件承载整个横向移动模组，保证长行程运动过程中的结构稳定性与导向精度；横向移动模组上集成了Y向滑台安装位，可搭载裁切执行头完成平面内的二维轨迹移动，满足不同幅面织物的裁切路径需求。裁切执行端做了精细化的结构建模：主体搭载的裁切头采用缓冲式安装结构，橙色的缓冲储油/气筒结构搭配下端的裁切刀具，可在接触织物表面时提供自适应的下压缓冲，避免硬接触造成的刀具损耗或者织物裁切瑕疵；侧边设置的绿色管路结构为裁切头提供工作介质通路，还原了实际设备的气路/液路布设逻辑。传动部分的建模还原度较高：端部的蓝色传动箱采用半透明护罩做可视化处理，可清晰看到内部的同步轮传动结构，传动箱通过螺栓组与铝型材搭建的机架主体牢固连接，铝型材机架采用标准工业铝型材拼接，搭配角件、螺栓等标准紧固件，还原了非标自动化设备常用的快装机架结构，兼顾结构强度与组装便捷性。滑台上方设置的多组压紧模组采用带缓冲垫的压头结构，可在裁切作业前下压固定织物，避免织物移位造成的裁切尺寸偏差，每个压头都做了独立的安装结构设计，可根据织物幅面灵活调整压紧位置。渲染阶段对不同材质做了区分处理：金属结构件采用银灰色金属质感材质，传动护罩采用半透蓝色工程塑料材质，缓冲缸采用橙色哑光漆面材质，管路采用亮绿色工程塑料材质，压紧头采用深色防滑橡胶材质，通过材质差异清晰区分不同功能的零部件，让整体结构的层级关系一目了然。设计思路上围绕织物裁切的实际工况做了针对性优化：整体采用模块化设计，各功能单元可独立拆装维护，导轨、传动件、紧固件均采用标准工业配件，降低设备的加工与维护成本；跨梁式的布局可适配宽幅织物的连续裁切作业，搭配自动送料机构即可完成整卷织物的自动化裁切流程，压紧机构与裁切头的动作时序可通过电控系统精准匹配，保证裁切断面整齐无毛刺，相比人工裁切大幅提升加工效率与裁切精度，可广泛应用于家纺、服装、产业用纺织品的裁切加工场景。
