铝型材框架式全自动绕线包装一体机

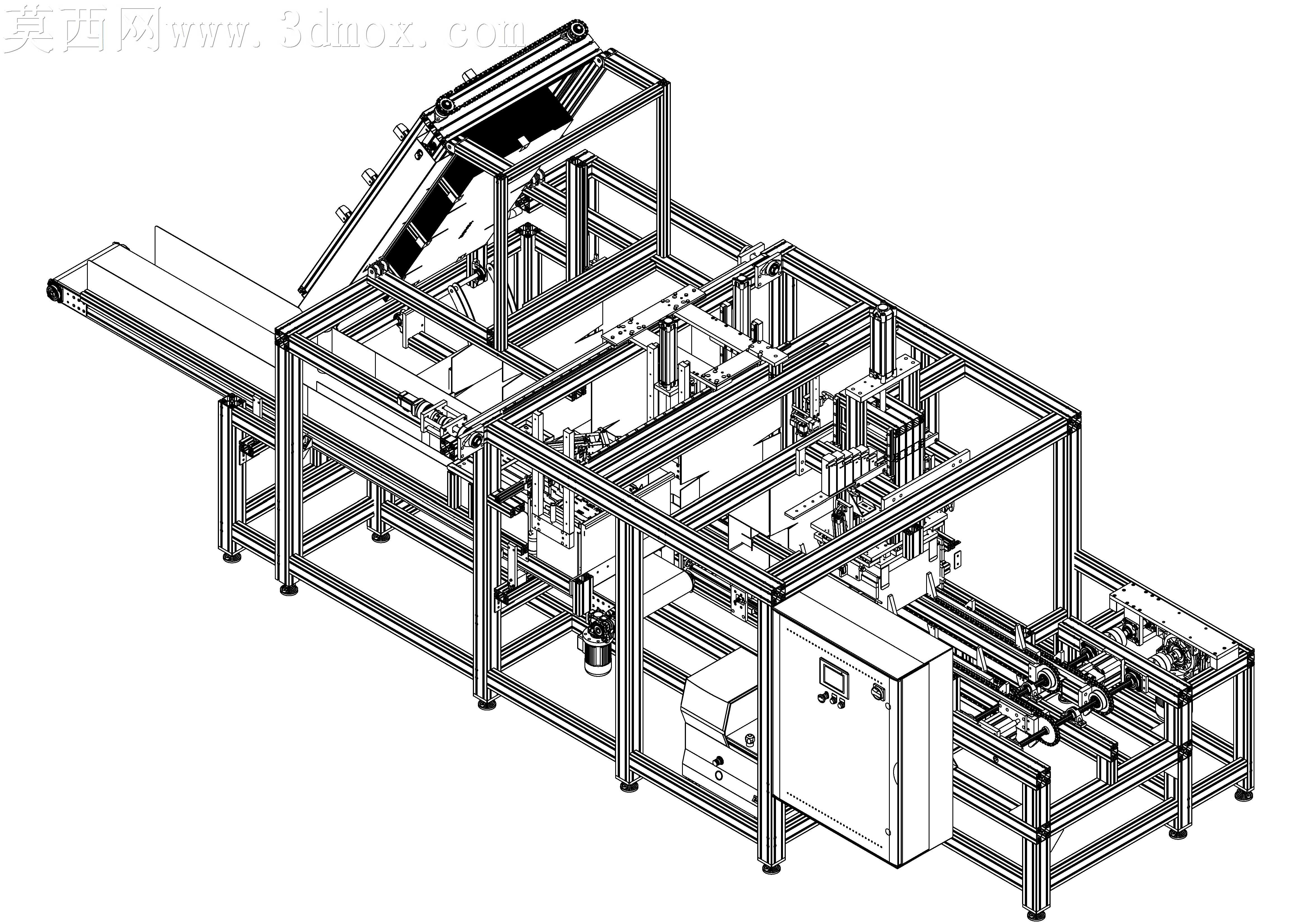

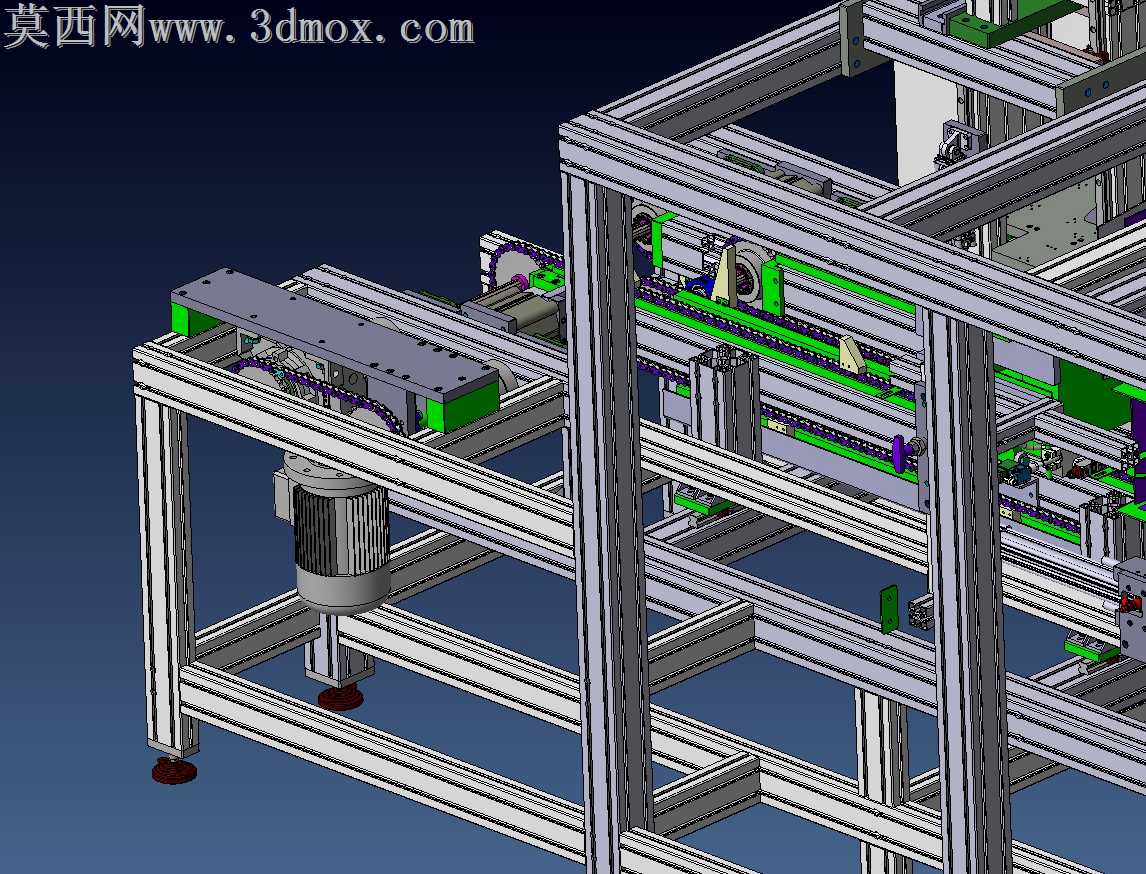

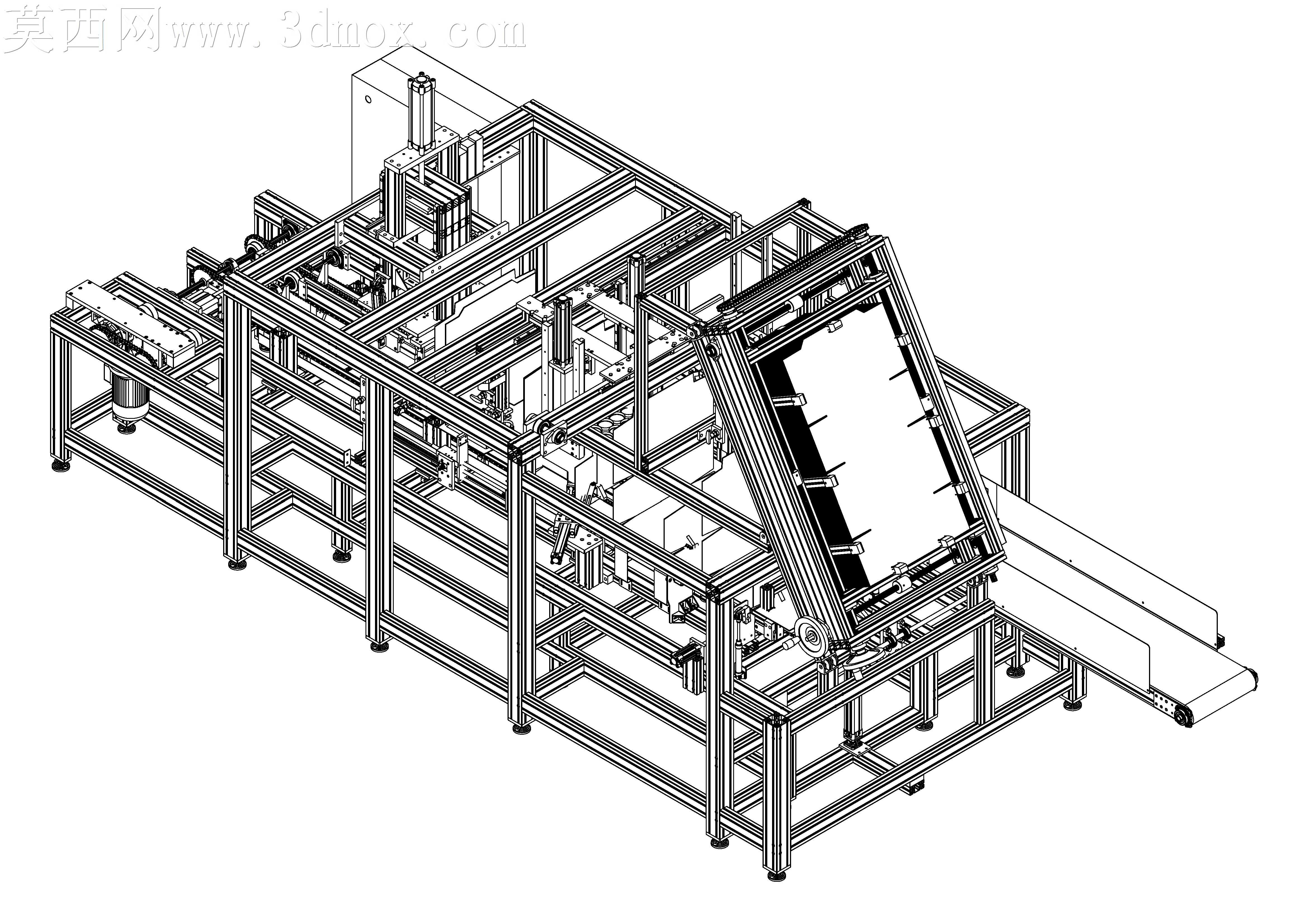

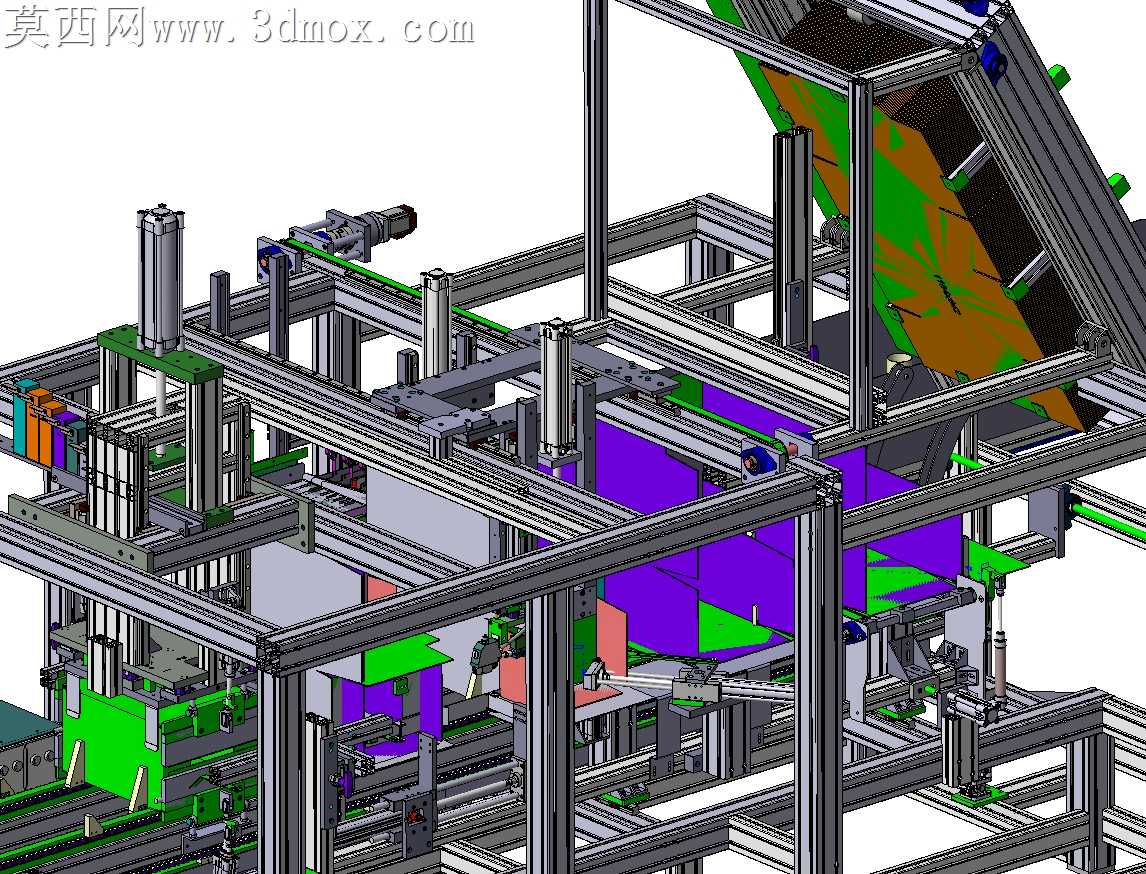

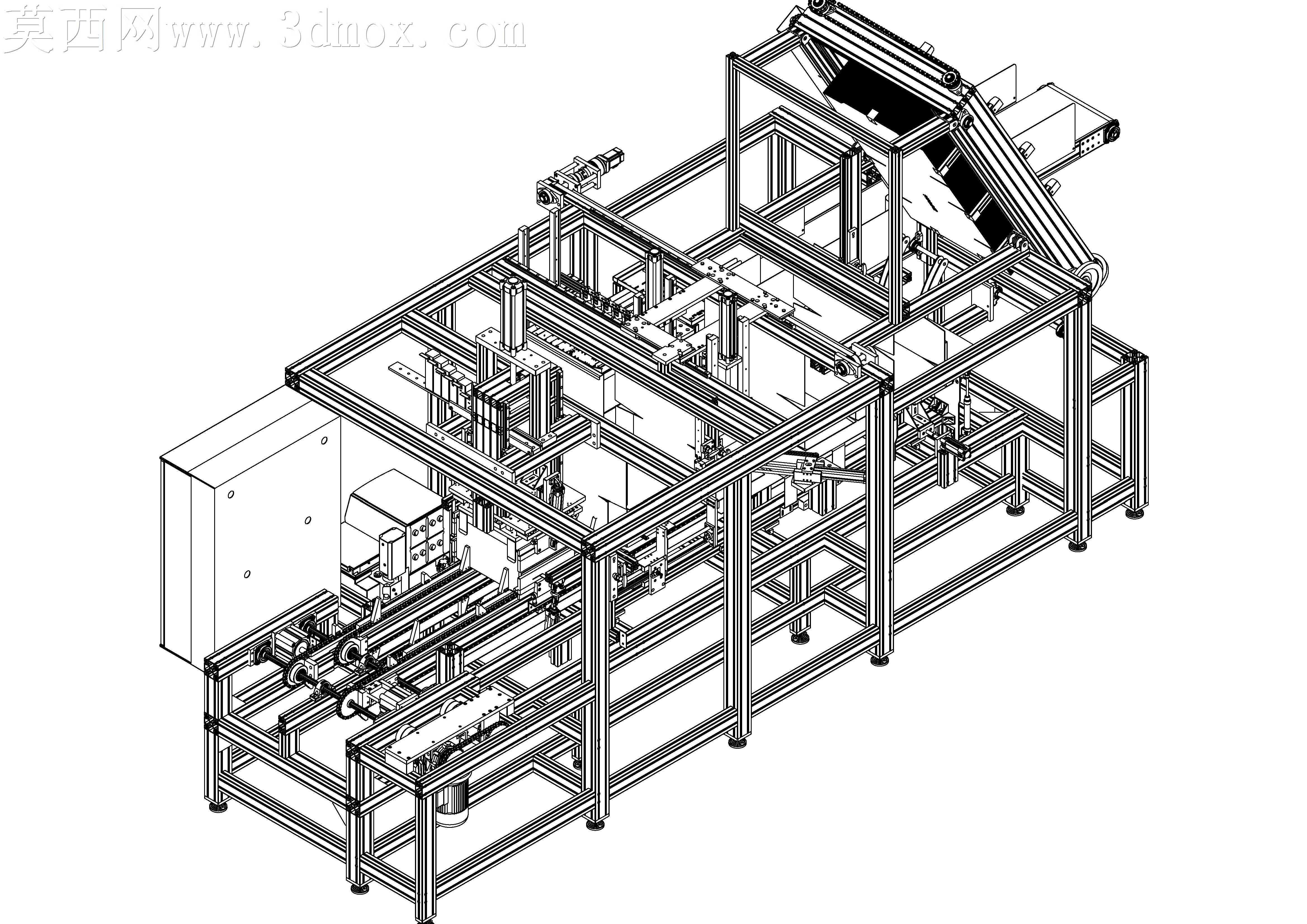

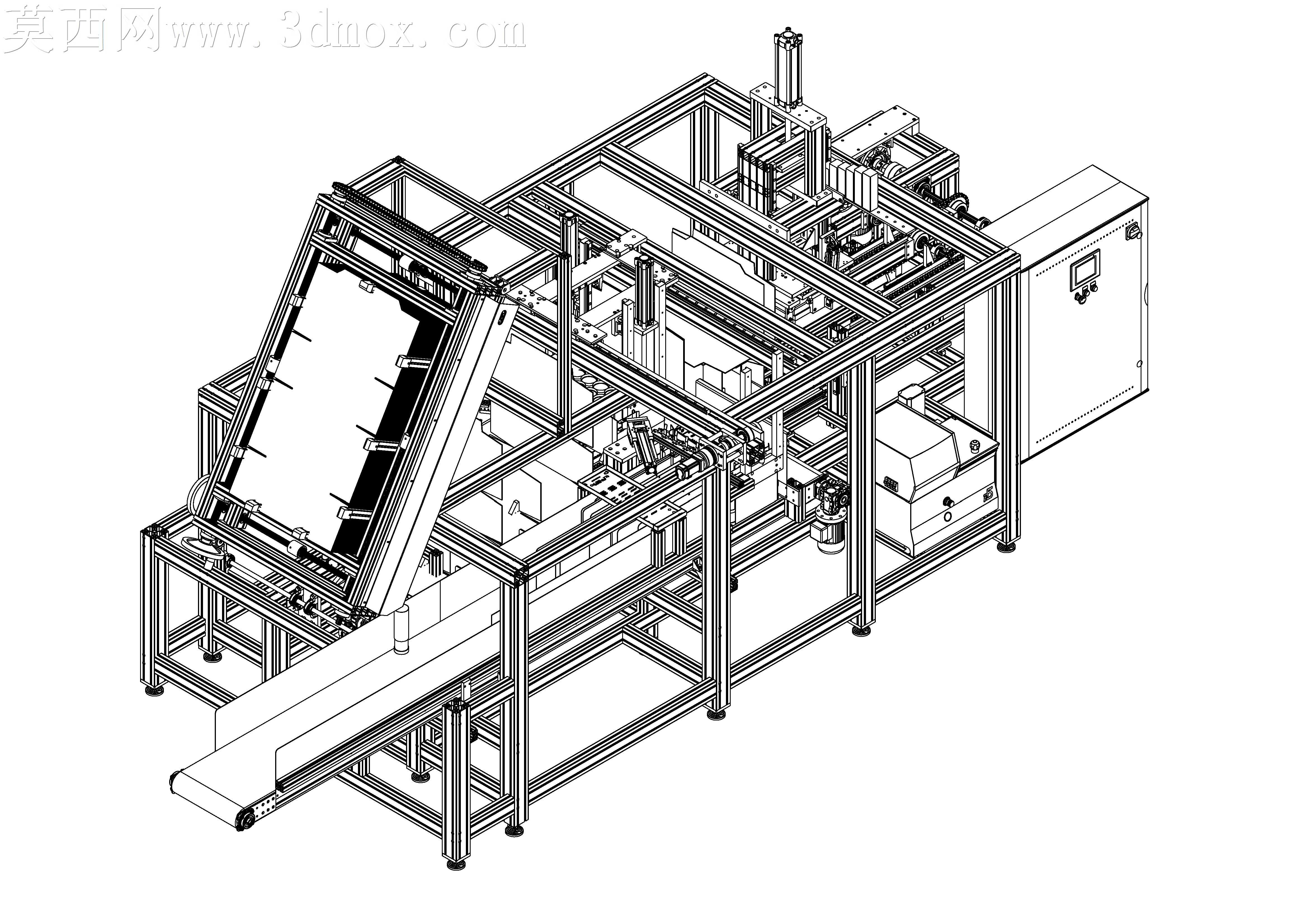

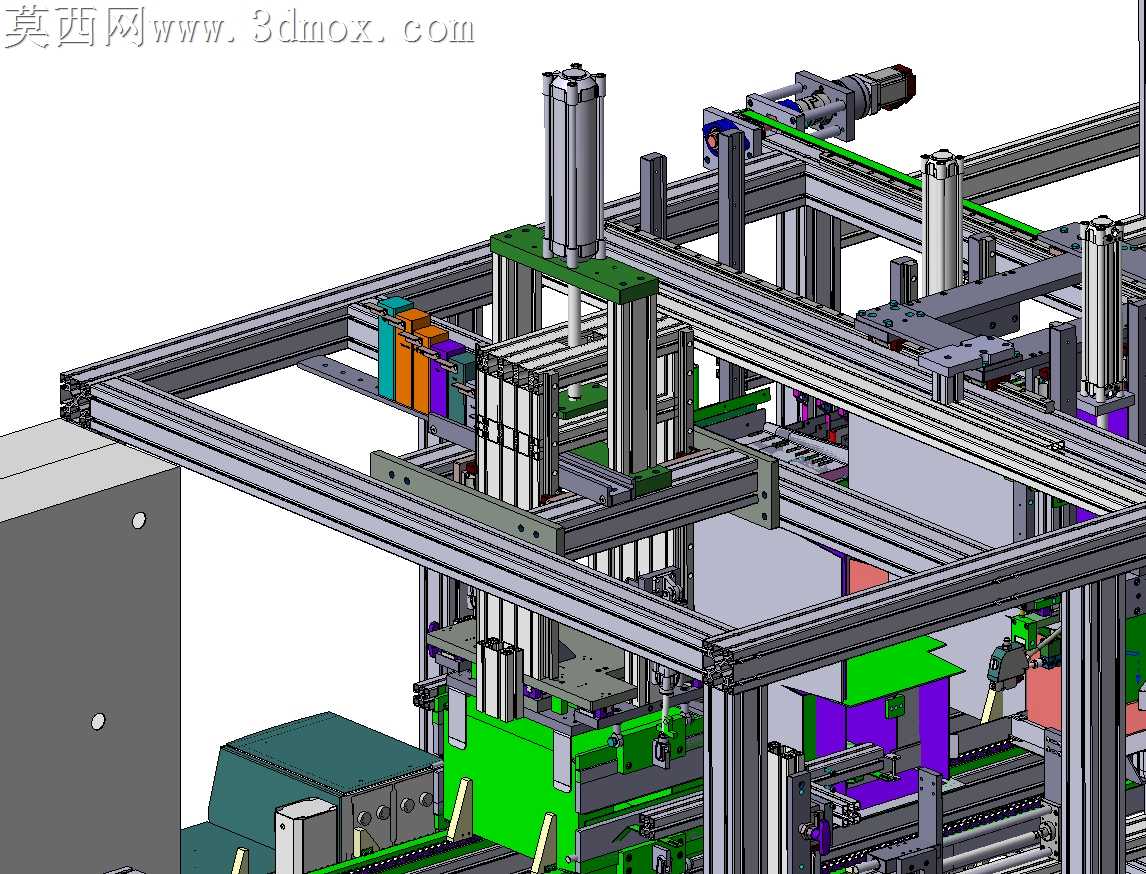

本模型为工业生产场景下的全自动绕线包装一体化设备，整体采用工业铝型材搭建主体框架，通过三维建模软件完成全参数化结构设计，建模过程严格遵循机械设计公差规范，对每一处型材拼接、紧固件安装位置都做了精准还原，模型结构完整无缺失，可直接用于方案评审、结构演示与工程参考。设备整体采用模块化布局设计，从左至右依次排布上料工位、绕线加工工位、翻转调整工位、包装工位与出料输送工位，各工位之间通过直线导轨、同步带传动机构实现工件的精准流转，绕线工位搭载多轴可调的走线机构，可适配不同规格绕线产品的加工需求，走线臂的行程、张紧力度都通过参数化建模预留了调整空间，方便后续根据实际生产需求做参数修改。翻转工位采用倾斜式框架设计，搭配气动夹紧机构，可完成工件的角度翻转与姿态调整，确保后续包装工序的对位精度；包装工位集成了包装纸供料、裁切、包覆执行机构，出料端搭配皮带输送机完成成品的自动输出，设备底部配置可调式脚杯，可适配不同安装地面的水平度调整需求。建模过程中对气动元件、传动组件、型材连接件都做了等比例还原，渲染阶段采用工业白模线稿风格呈现，清晰展示设备内部的机械结构与管路走线布局，材质分配上区分了铝型材框架的金属哑光质感、输送皮带的橡胶质感、气动元件的工程塑料质感，让整体结构展示层次分明。设计思路围绕自动化连续生产需求展开，将原本独立的绕线、包装工序整合到同一台设备上，减少工序间的工件转运成本，提升生产效率，各工位的动作逻辑通过步序控制逻辑排布，可适配多规格产品的柔性生产需求，框架采用铝型材拼接的形式也方便后续设备的改造升级与维护拆装，无需复杂的焊接加工即可完成结构调整。
