乘用车高性能运动型橡胶轮胎结构设计

日常做整车底盘行走系统匹配时，轮胎是最容易被初入行工程师忽略的核心部件，很多人做总装布置时只留个标准圆柱占位，等到实车装配测试才发现抓地力不足、滚阻超标、湿地制动距离不达标，甚至轮腔间隙预留不足导致转向蹭胎的问题。这次的轮胎结构设计，是针对民用运动型乘用车开发的适配方案，核心要平衡日常通勤的耐用性、激烈驾驶的抓地表现，还有油耗相关的滚动阻力指标。

先从安装边界说起，这款轮胎适配17英寸乘用车轮毂，胎侧高度匹配55扁平比的使用需求，整体外径控制在630mm±2mm区间，断面宽度215mm，安装时轮辋配合面的直径公差严格控制在0.15mm以内，胎圈部位的钢丝圈结构做了加强处理，压装到轮毂上后能保证1.2MPa胎压下的密封可靠性，不会出现高速行驶下的胎圈脱开风险。做总装布置时要注意，轮腔内侧和减震器、转向拉杆的最小间隙要留足25mm，满载压缩到极限行程时，胎肩和轮拱内衬的间隙不能小于10mm，避免颠簸路面出现干涉。

胎面花纹的设计是整个结构的核心，没有采用对称式的普通通勤胎花纹，而是用了不对称的交错块状花纹布局，胎肩位置的大块花纹块做了倒角处理，弯道侧向受力时能增大接地面积，减少胎块形变带来的侧偏刚度下降问题。主排水沟的宽度设置为10mm，深度8mm，四条纵向排水沟配合横向的细切槽，能在湿地行驶时快速打破胎面和路面之间的水膜，时速80km/h下的滑水临界速度比普通对称花纹胎提升12%左右。胎面的细纹刀槽没有做通槽设计，而是采用半深度的切槽，既保证了冰雪路面下的花纹块咬合边缘，又不会因为刀槽过深降低干地行驶时的花纹块刚性，减少激烈驾驶时的胎面蠕动磨损。

材料配方层面，胎面胶里添加了高比例的白炭黑成分，替代传统的炭黑填充体系，能在保证胎面耐磨指数达到320的前提下，把滚动阻力系数降低15%左右，直接对应整车NEDC工况下0.2L/100km的油耗改善。同时胶料里添加了抗湿滑树脂，湿地抓地等级能达到欧盟标签法的A级标准，不会因为降低滚阻牺牲湿地制动性能。胎体结构采用两层聚酯帘线加两层钢丝带束层的组合，胎侧部位的帘线角度做了优化，正常胎压下胎侧的径向形变量控制在8%以内，既能过滤路面细碎颠簸提升舒适性，又不会因为胎侧过软导致转向响应滞后。

实际装车测试的场景覆盖很广，日常城市道路通勤时，胎面花纹的节距经过错位排列，能把行驶时的泵吸噪声控制在62分贝以内，不会出现恼人的高频胎噪。高速行驶到120km/h时，胎面的接地印痕保持接近矩形的形状，接地压力分布均匀度偏差控制在10%以内，不会出现胎肩偏磨的问题，正常使用下的行驶里程能达到6万公里以上。如果是赛道日的激烈驾驶场景，胎面的连续工作温度区间覆盖-20℃到180℃，短时间达到200℃时胶料也不会出现过度软化撕裂的情况，连续弯道下的侧向抓地力能稳定在0.95G以上，满足民用运动车型的驾驶需求。

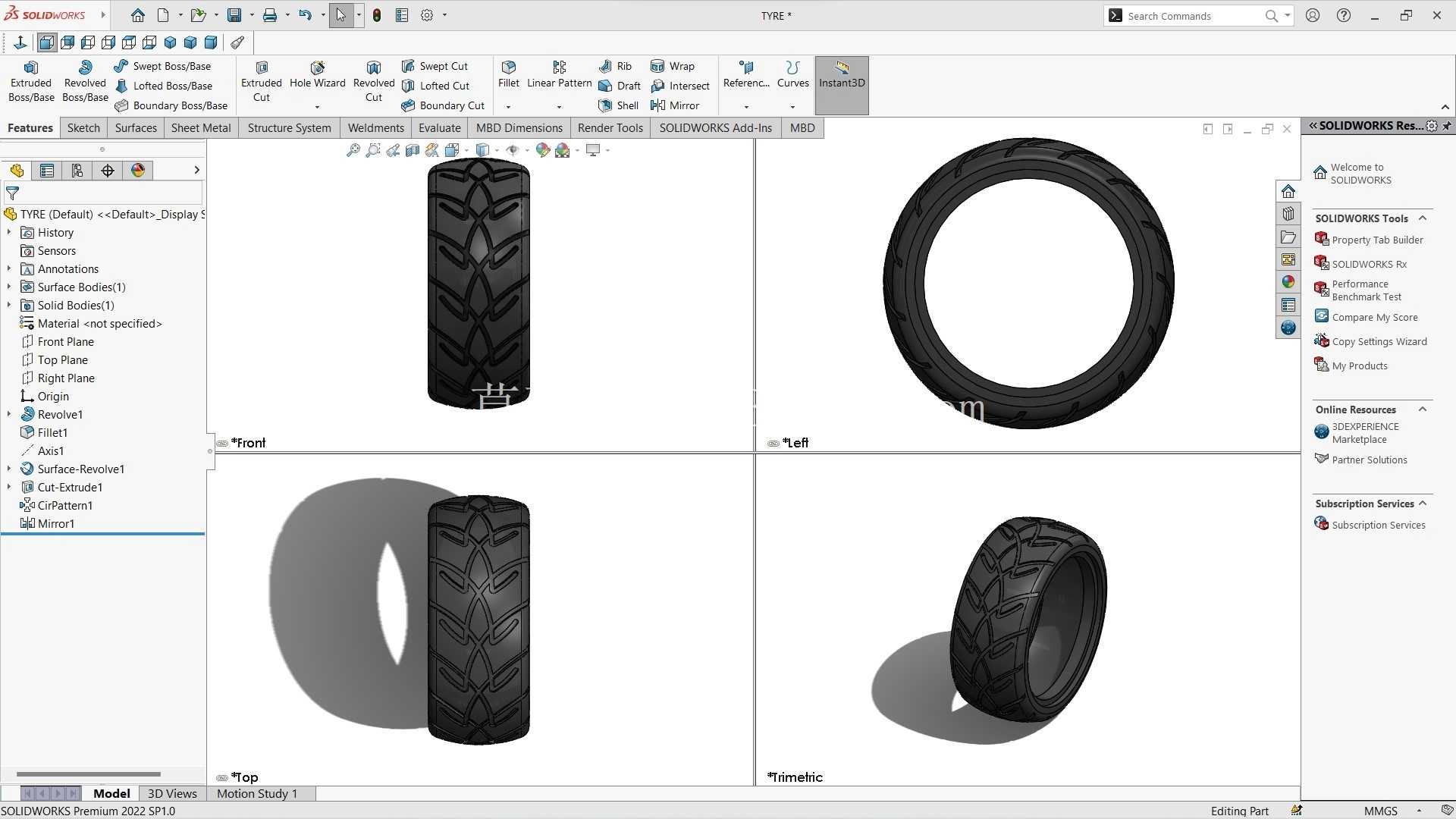

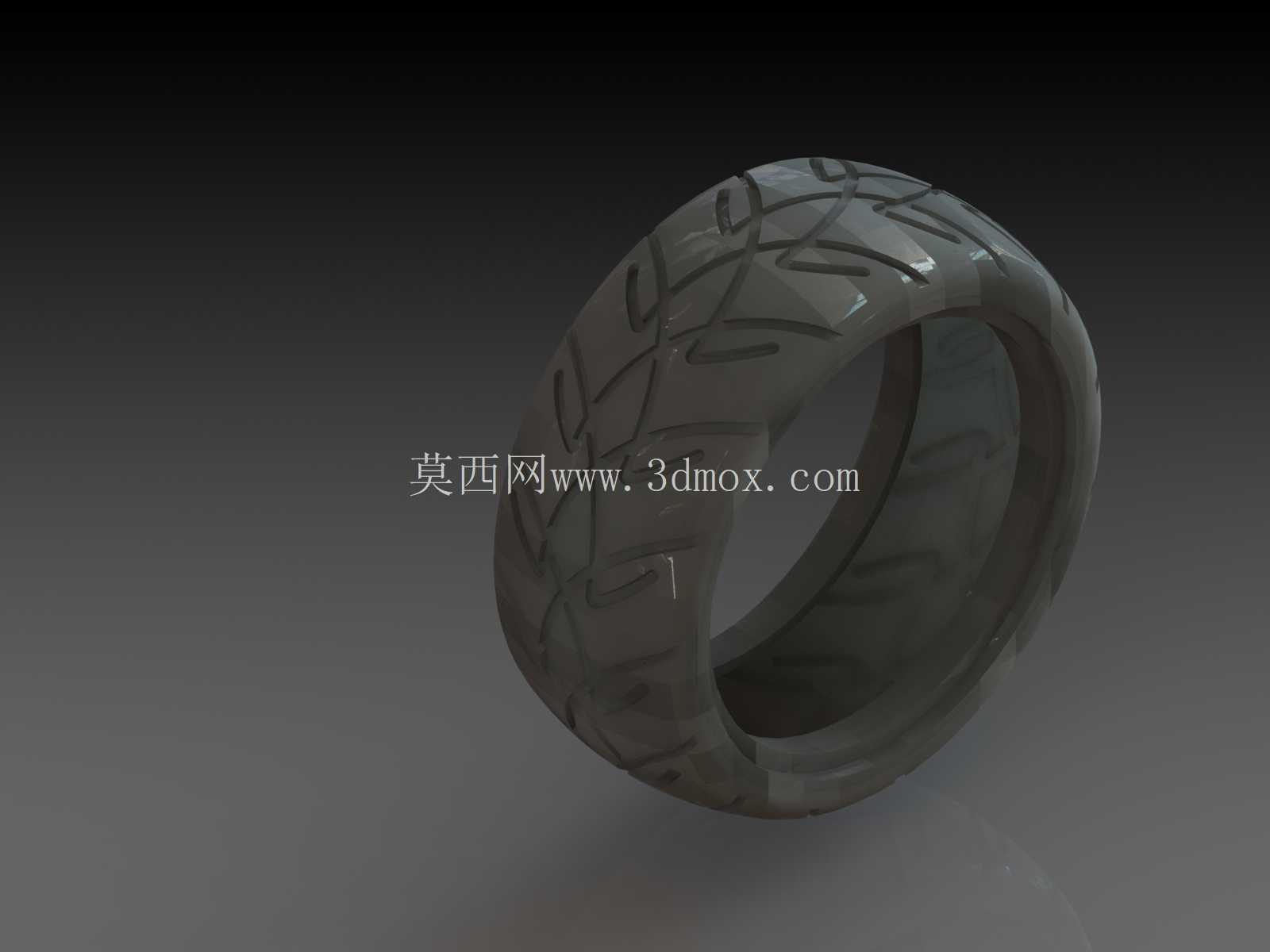

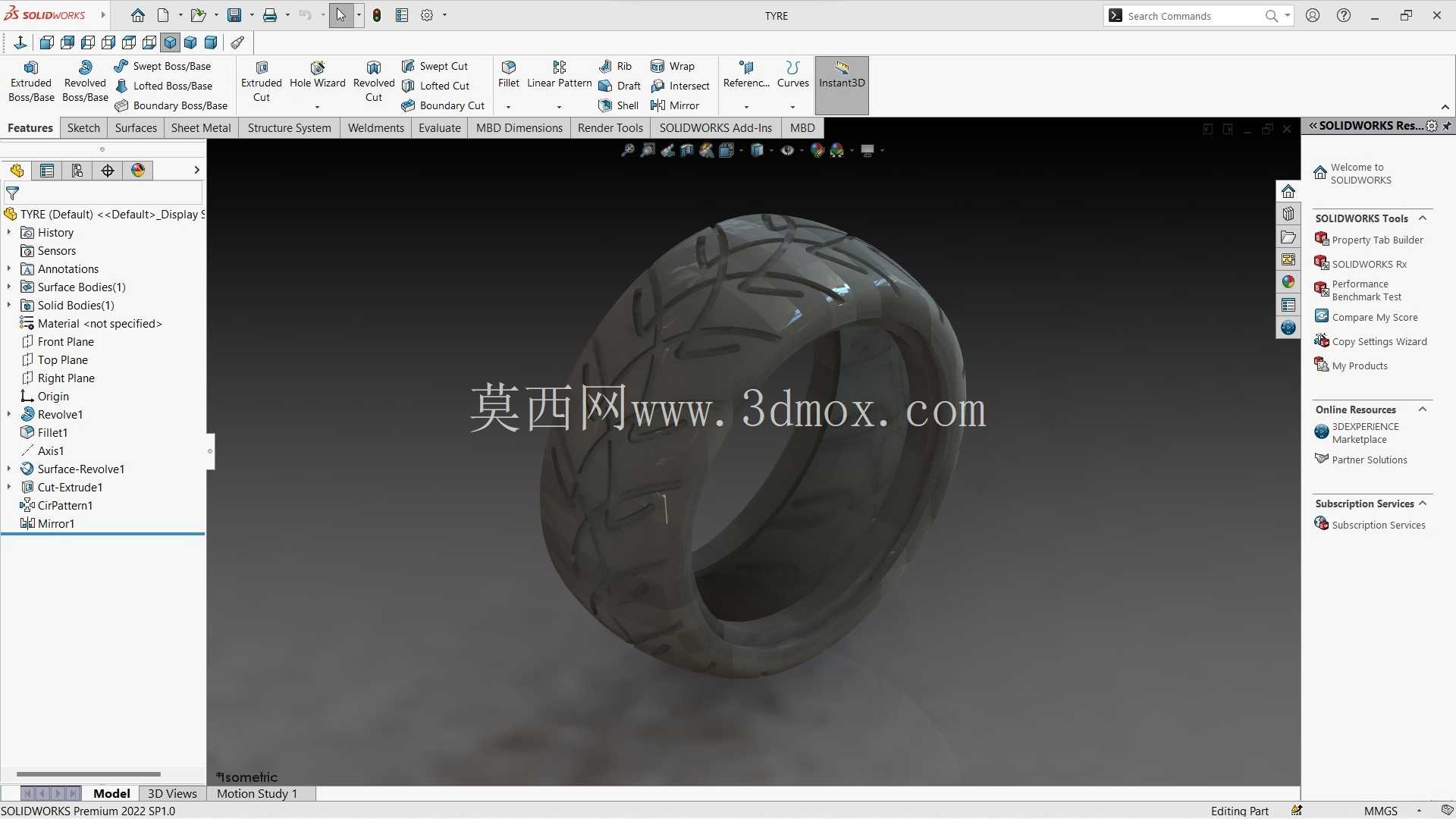

做三维建模的时候，要特别注意胎面花纹的脱模角度，所有花纹块的侧壁都做了3°以上的拔模斜度，硫化成型时不会出现胶料填充不满或者脱模拉伤的问题。胎圈和轮辋接触的密封面要做光滑处理，表面粗糙度控制在Ra1.6以下，避免微观凹凸导致的慢漏气问题。另外建模时要还原胎侧的标识区域的凹陷结构，后续做品牌标识、规格参数、胎压标注的贴图时能直接贴合，不用额外调整曲面。很多工程师做轮胎模型时只做外观曲面，忽略了内部帘线层的排布参考，后续做有限元分析时还要重新拆分结构，这次的模型在胎体内部预留了帘线层的参考曲面，导入CAE软件后可以直接划分网格，设置帘线的材料方向参数，省去大量前处理的时间。
