锥形褶皱结构发动机进气空气滤清器

　　在车用内燃机、小型通用动力机组、改装性能发动机的进气系统设计中，空气滤清器是决定动力单元使用寿命与输出稳定性的核心前置部件，其核心作用是在进气行程中拦截空气中悬浮的硬质尘粒、碎屑、絮状杂质，避免硬质颗粒进入气缸壁与活塞环的配合间隙，防止磨粒磨损造成的缸压下降、机油污染、动力衰减等不可逆损伤。这款锥形褶皱结构的空气滤清器，在设计阶段优先平衡了高流量进气需求与过滤精度的矛盾，区别于传统平板式滤芯的有限过滤面积，锥形结构配合周向均匀排布的褶皱滤层，可在有限的安装空间内最大化拓展有效过滤面积，相同体积下有效过滤接触面积比同直径圆柱平端滤芯提升近40%，既能够满足高转速工况下大进气量的流通需求，又能通过延长杂质在滤层表面的滞留路径提升拦截效率。

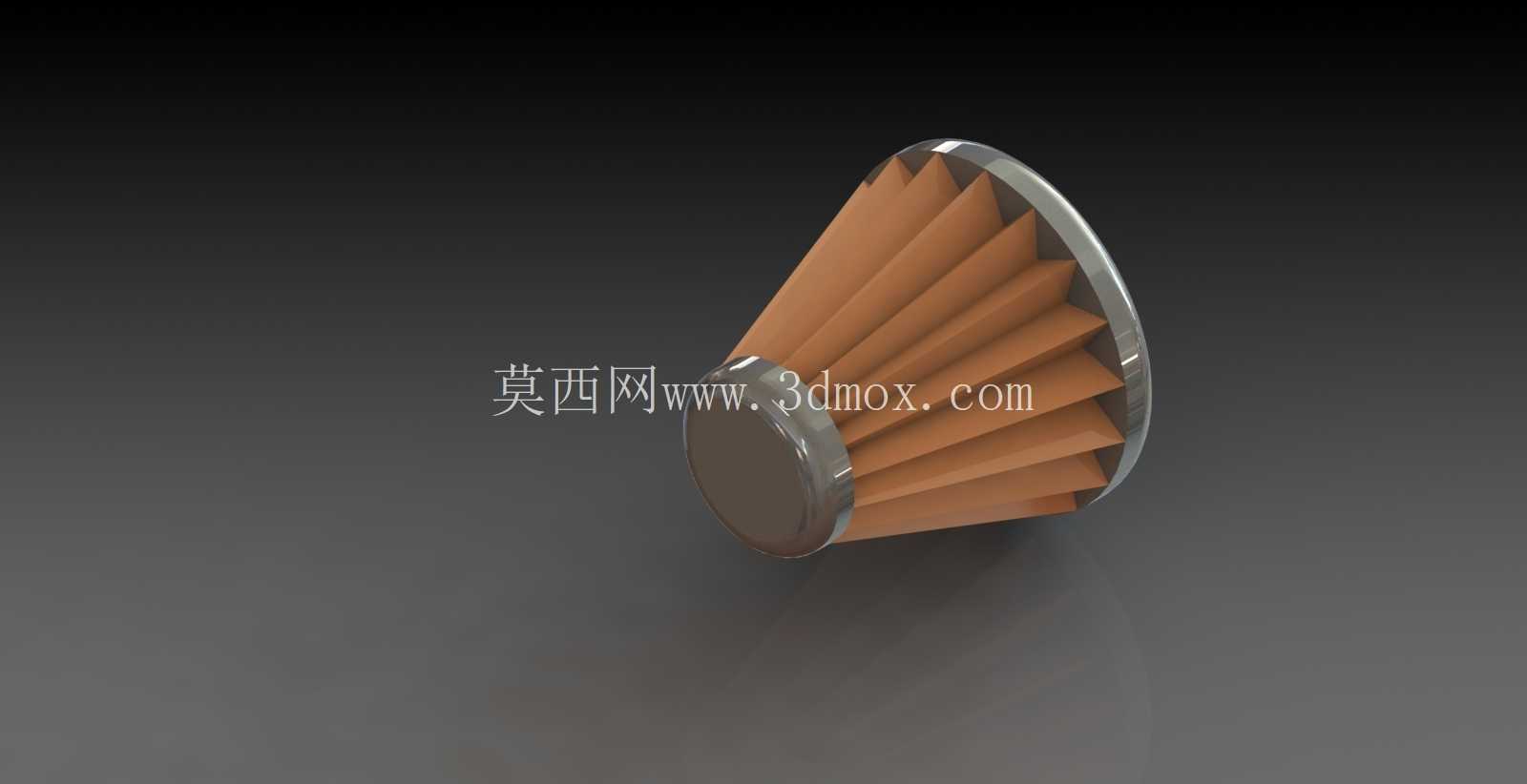

　　从实际安装边界来看，该滤芯采用一端封闭、一端带金属密封端盖的结构，密封端边缘做了卷边包胶处理，可直接适配对应口径的进气喉管卡箍安装，无需额外定制转接法兰，整体锥度设计适配多数改装车型的发动机舱狭小布局，不会与周边管线、冷却系统部件产生干涉，安装时仅需确认进气口朝向与周边预留的拆装空间即可，后期维护更换时无需拆解周边附属部件，直接松开卡箍即可完成拆装。滤层的褶皱排布做了等间距定型处理，相邻褶皱之间预留了均匀的气流通道，不会因为进气负压出现褶皱贴合、有效过滤面积骤减的问题，滤材选用梯度密度的纤维材质，迎风面为疏松的大孔隙结构可先拦截大粒径杂质，深层为致密纤维层可捕捉细小微尘，在保证过滤效率的同时尽可能降低进气阻力，避免因进气负压过大造成的空燃比失调、动力输出迟滞问题。

　　金属端盖与滤层的衔接位置采用整体压合密封，不存在粘接缝隙漏尘的风险，封闭端的金属端盖做了圆弧过渡处理，可引导进入滤芯的气流沿周向均匀分散到各个褶皱滤层表面，避免局部滤层过载提前堵塞。在实际工况适配中，这类锥形空气滤清器既可以用于民用车辆的原厂进气系统替换升级，也可适配小型发电机组、园林机械、工程小型动力设备的进气系统，针对多尘环境下的作业场景，该结构的容尘量比同规格平板滤芯高出近60%，可有效延长维护保养周期，减少频繁更换滤芯的运维成本。

　　设计过程中针对滤层的褶皱高度、折数、锥度比例做了多轮流体仿真验证，当气流从滤芯周向进入滤层时，锥形结构可引导气流沿锥面逐步向出气端汇聚，减少气流在滤芯内部的紊流损失，降低进气噪音；同时褶皱的折角做了圆弧过渡处理，避免折角处应力集中造成滤层破损，在持续进气负压的反复作用下，滤层不会出现折痕开裂、纤维脱落的问题。不同于一次性纸质滤芯的设计，该结构的滤材支撑强度足够，在积尘量未达到上限时，可通过低压压缩空气从内向外反吹清理表层浮尘，重复使用数次，进一步降低使用成本。在安装匹配时需要注意，出气端的金属密封端需要与进气喉管完全贴合，卡箍的锁紧力矩控制在合理范围，避免力矩过大造成端盖变形影响密封效果，同时滤芯安装位置要远离发动机高温排气部件，避免长期高温烘烤造成滤材老化脆化，影响过滤效果与使用寿命。对于进气系统的匹配设计而言，这款滤芯的流通阻力曲线经过实测，在额定进气流量下的阻力值处于发动机原厂ECU的适配范围内，不会因为进气阻力变化造成空燃比偏移，无需额外调整喷油标定即可直接替换使用，适配性较强。
