内燃机点火用火花塞结构设计方案

在往复式内燃机的点火系统中，火花塞是直接决定缸内燃烧起始时刻的核心执行部件，其工作状态直接关联整机的动力输出稳定性、燃油消耗水平以及尾气排放指标，无论是小排量通用汽油机、车用四冲程发动机，还是小型通用动力设备，都需要匹配对应热值与安装尺寸的火花塞才能稳定运行。从实际装车场景来看，火花塞的安装位置位于气缸盖的燃烧室顶部，螺纹段直接拧入缸盖预设的安装螺孔中，下端电极伸入燃烧室内部，上端接线端连接高压点火线，承受点火线圈输出的上万伏高压电，通过电极间隙击穿空气产生电火花，点燃气缸内被压缩的油气混合气，推动活塞完成做功冲程。

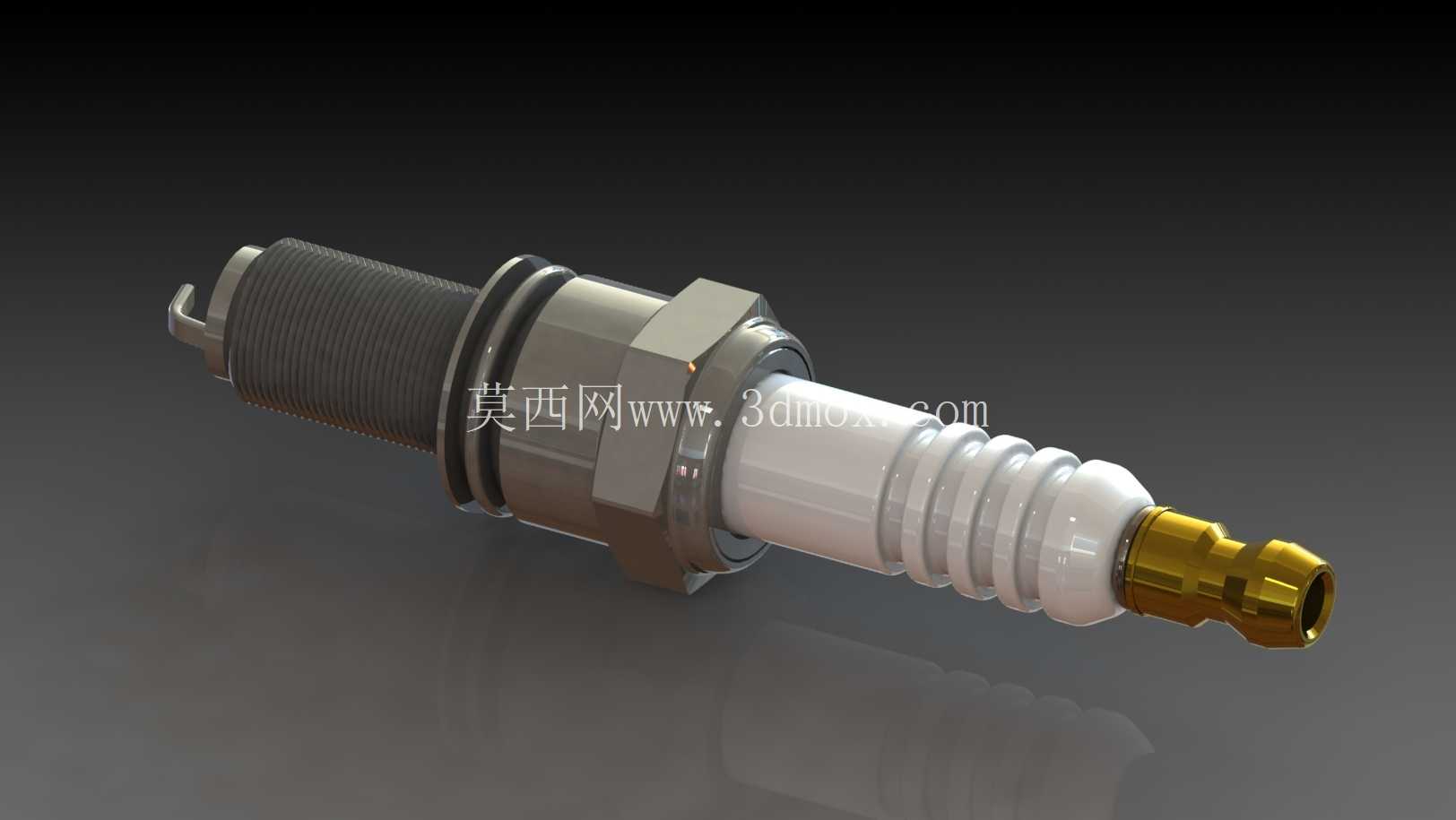

在结构设计层面，这款火花塞采用了行业通用的分体式装配结构，最上端为金属接线端子，采用黄铜材质加工，表面做镀镍防锈处理，既保证与高压点火线接头的导电接触可靠性，也能抵御发动机舱内的油污、水汽侵蚀；接线端子下方为多层褶皱结构的氧化铝陶瓷绝缘体，褶皱结构的设计一方面是增加绝缘体表面的爬电距离，避免高压电在绝缘体表面出现爬电打火现象，另一方面褶皱结构可以分散陶瓷件在冷热交替下的应力，降低陶瓷体开裂的风险，陶瓷绝缘体本身需要经过高温烧结，具备极高的绝缘电阻与耐高温性能，能够在缸内上千度的瞬时燃烧温度下保持绝缘性能不失效。陶瓷绝缘体与金属壳体之间通过铜粉密封层填充压实，保证燃烧室的气密性，避免缸内高压燃气从安装缝隙处泄漏。

中间的金属壳体采用中碳钢加工，表面做镀锌或镀镍防锈处理，壳体上加工有标准六角拧动面，方便安装时使用套筒扳手施加规定扭矩，六角面下方为密封垫圈安装位，配套的铜质密封垫圈在拧紧时会产生塑性变形，填充缸盖安装面与火花塞壳体之间的微观间隙，进一步保证密封效果；壳体下方为标准安装螺纹段，螺纹规格匹配主流小排量汽油机的缸盖安装孔，螺纹长度经过精确计算，保证安装后下端电极的伸出长度刚好处于燃烧室的最优点火位置，既不会因为伸出过长碰撞活塞顶部，也不会因为伸出过短导致点火位置靠外，造成火焰传播距离变长、燃烧效率下降。

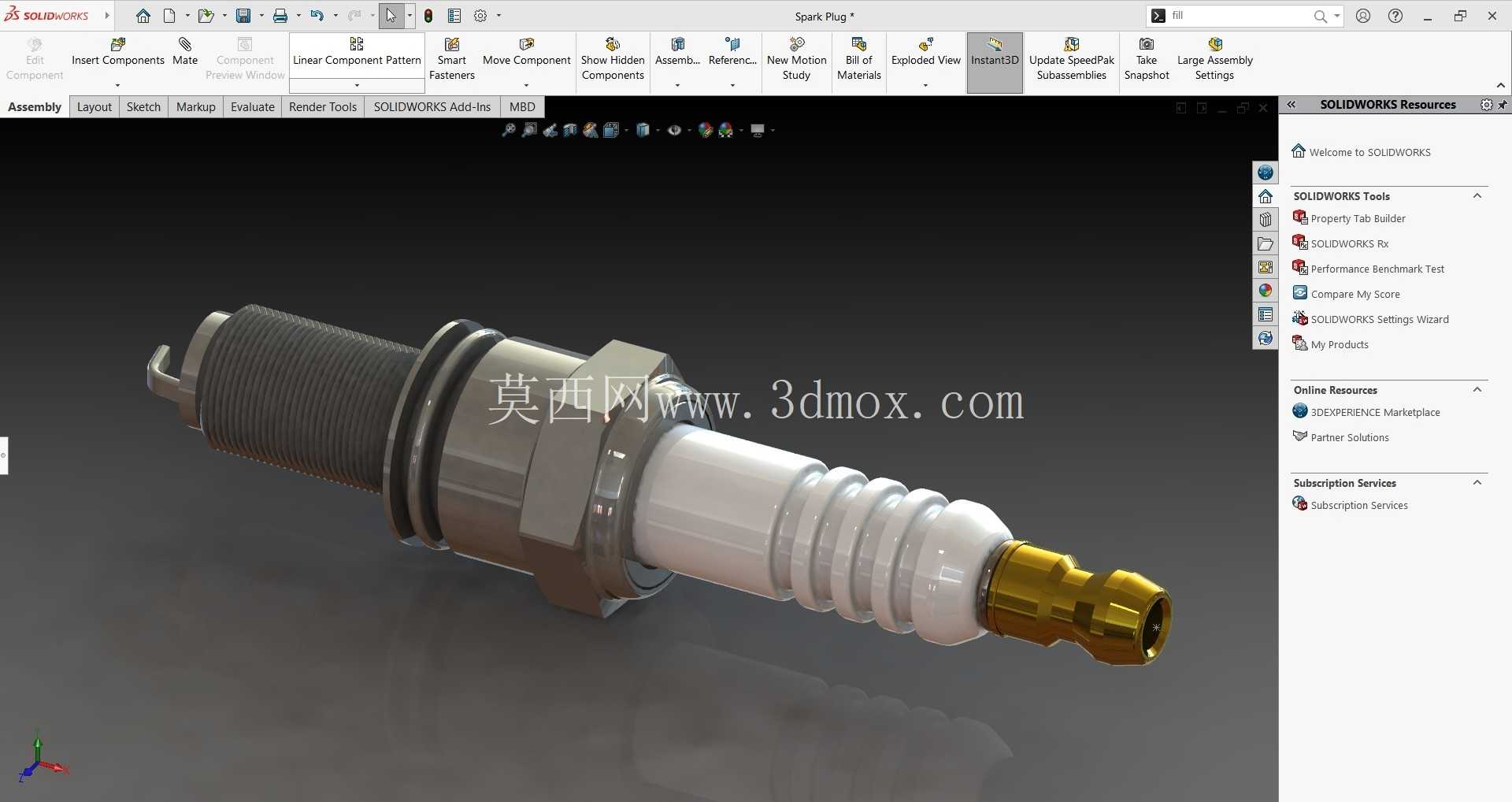

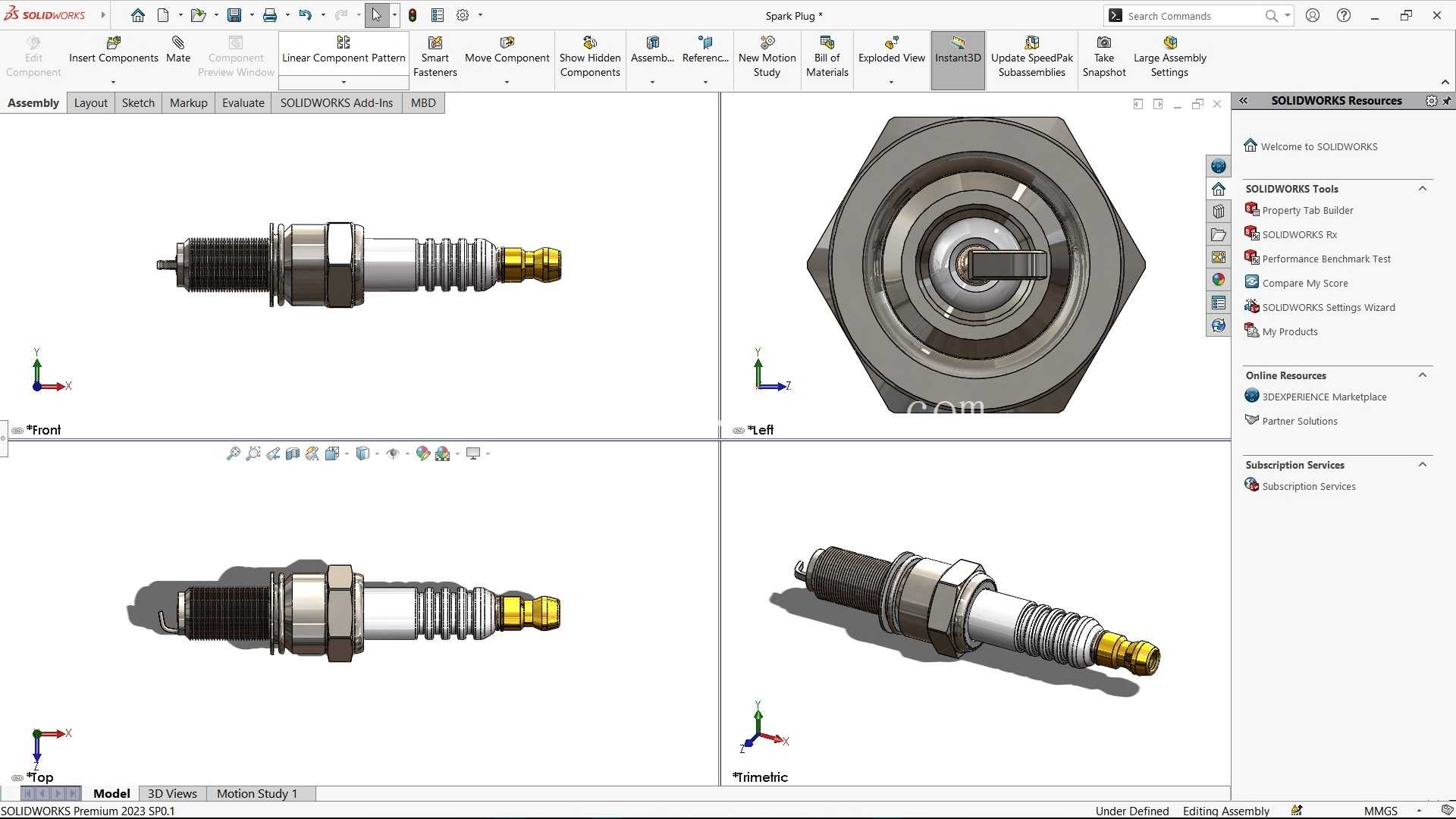

下端的电极结构采用中心电极加侧电极的经典设计，中心电极嵌入陶瓷绝缘体的中心孔内，上端与接线端子通过导电密封玻璃连接，下端伸出陶瓷绝缘体端面，侧电极焊接在金属壳体的下端面，弯折后与中心电极保持规定的点火间隙，电极材料采用镍基合金材质，具备优异的耐高温烧蚀、抗电化学腐蚀性能，能够在长期高频点火的工况下保持电极间隙的稳定，避免间隙过大导致点火能量不足、缺火断火的问题。在建模过程中需要严格控制各部件的同轴度公差，尤其是中心电极与陶瓷绝缘体、金属壳体的同轴度，避免装配后出现电极偏斜、间隙不均的问题；同时要严格核对螺纹段的尺寸公差、六角面的对边尺寸，保证与现有安装工具、缸盖安装孔的互换性，不需要额外修改安装位即可直接替换同规格的市售火花塞产品。

从实际使用的工况适配角度，设计时需要匹配对应的热值参数，也就是火花塞的散热能力，热值过低会导致火花塞自身温度过高，出现早燃、电极烧蚀的问题，热值过高则会导致火花塞温度过低，电极表面容易积碳，造成漏电、点火失败，这款模型的壳体散热肋条长度、陶瓷绝缘体的导热路径长度都经过匹配设计，适配多数自然吸气小排量汽油机的常用热值区间，能够在日常通勤、通用动力作业等常规工况下保持自清洁温度区间，稳定工作。另外在安装边界的校核上，需要重点核对火花塞伸入燃烧室的总长度、电极突出量，以及上端接线端子的突出高度，避免安装后与活塞顶部、气门机构发生运动干涉，同时保证上端的高压点火线有足够的安装空间，不会与发动机舱内的其他管线、部件产生干涉。
