行星轮系内啮合偏心传动结构

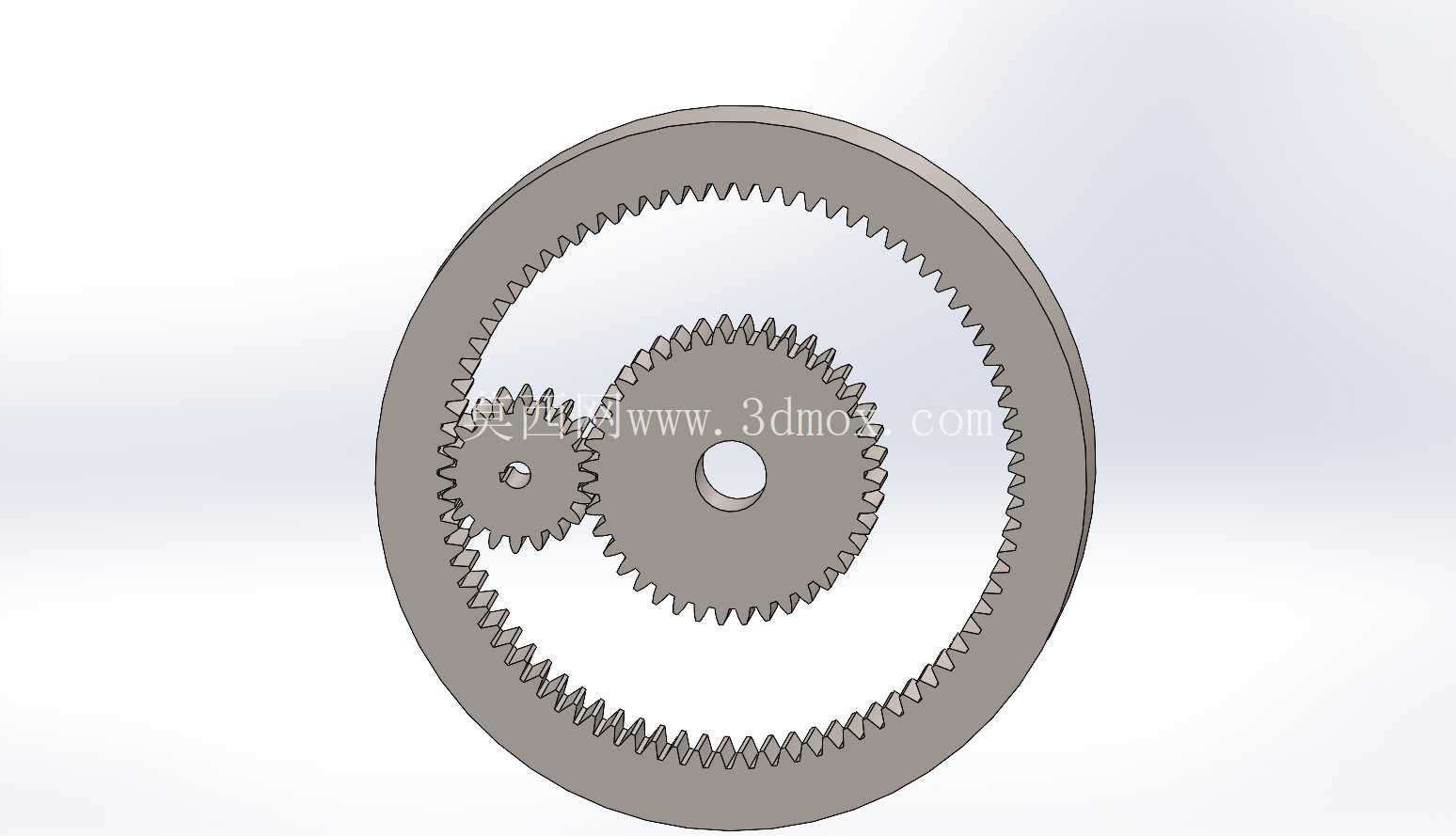

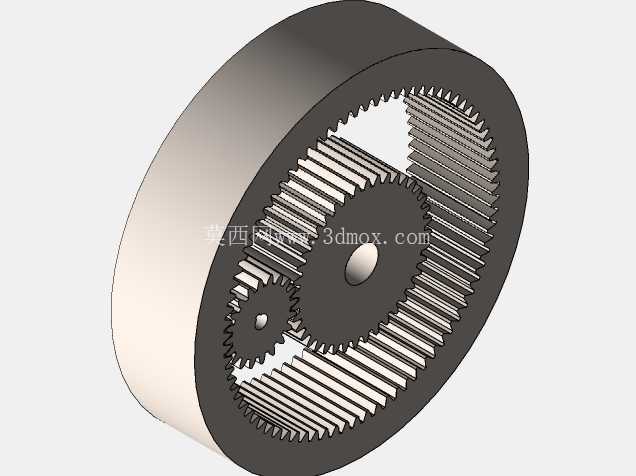

这套偏心布置的内啮合行星齿轮组，在小型减速传动场景里的适配性很强，日常做小型教具、桌面创意传动装置、低负载精密传动工位的动力传递单元都能用到。不同于常规同轴布置的行星轮系，这套结构把中间的双联行星轮做了偏心安装，最外侧是固定的内齿圈，动力从中心带安装孔的太阳轮输入时，小直径行星轮同时和内齿圈、太阳轮啮合，靠偏心距带来的传动比变化实现大减速比输出，整体结构比同减速比的平行轴齿轮组体积小很多，径向尺寸压缩优势明显。

从结构设计逻辑来看，这套轮系的齿形全部采用渐开线齿廓，加工时可以用常规滚齿、插齿工艺完成，不需要特殊定制刀具，加工成本可控。内齿圈的齿宽和行星轮、太阳轮的齿宽保持一致，啮合时的齿面接触长度均匀，不会出现偏载导致的局部齿面磨损过快问题。偏心轴的安装孔位做了公差适配设计，中心太阳轮的安装孔是标准通孔，用来和输入电机的输出轴配合，孔壁没有开键槽，适合过盈配合或者顶丝锁紧的安装方式，适配小型直流电机、步进电机的输出轴尺寸，安装时不需要额外做轴套转接。

实际装配的时候要注意，内齿圈是作为固定件使用的，需要和外部的安装基座做刚性连接，内齿圈的外圆是光滑圆柱面，可以直接压入基座的安装孔内，靠过盈配合实现周向固定，不需要额外打定位销，装配工序简单。偏心布置的小齿轮和双联大齿轮是同轴固连的结构，两者之间没有相对转动，传动过程中不会出现回程间隙，对于需要正反转切换的传动场景，传动精度更有保障。整套轮系没有额外设置行星架，靠偏心轴的支撑实现行星轮的公转和自转，零件数量比常规行星减速器少30%左右，装配时的累计公差更容易控制。

从安装边界来看，整套结构的最大外轮廓就是外侧内齿圈的外圆柱面，轴向尺寸和齿宽基本一致，没有突出的安装耳或者轴段，嵌入到设备内部的时候不需要预留额外的避让空间，对于内部安装空间局促的小型设备非常友好。啮合间隙的调整可以通过改变偏心轴的偏心距来实现，设计时已经预留了0.1mm左右的侧隙，常温下传动不会出现卡滞，也不会因为侧隙过大导致传动噪音超标。齿面的受力经过校核，在额定输入转速300rpm的工况下，齿面接触应力和齿根弯曲应力都在常用工程塑料或者45号钢调质材料的许用应力范围内，不需要做额外的表面硬化处理就能满足使用寿命要求。

日常使用过程中，这套轮系的润滑维护也很方便，因为是开放式结构（也可以根据需求加装密封外壳），直接在啮合部位涂抹润滑脂就能满足长期使用需求，不需要设计复杂的油路循环系统。在创意教具场景里，这套结构可以直观展示行星轮系的传动原理，偏心转动的过程中还能形成特殊的视觉运动效果，比普通的定轴轮系更有展示性；在小型自动化设备的送料工位，这套结构可以把高速电机的转速降到适合送料的低转速，同时输出足够的扭矩，带动小型拨盘或者传送带辊筒运转，传动过程平稳，没有明显的冲击振动，不会因为传动波动导致送料精度偏差。

设计过程中对齿根的过渡圆角做了优化，避免了应力集中导致的断齿风险，所有齿轮的齿顶高系数都取标准值，齿顶间隙均匀，啮合时不会出现齿顶干涉的问题。偏心轴的支撑部位可以加装微型滑动轴承，降低转动过程中的摩擦阻力，提升传动效率，整套结构的传动效率可以达到90%以上，比同减速比的蜗轮蜗杆结构效率高很多，长时间运转的温升也更低，不需要额外加装散热结构。
