三孔联动曲柄连杆传动结构件

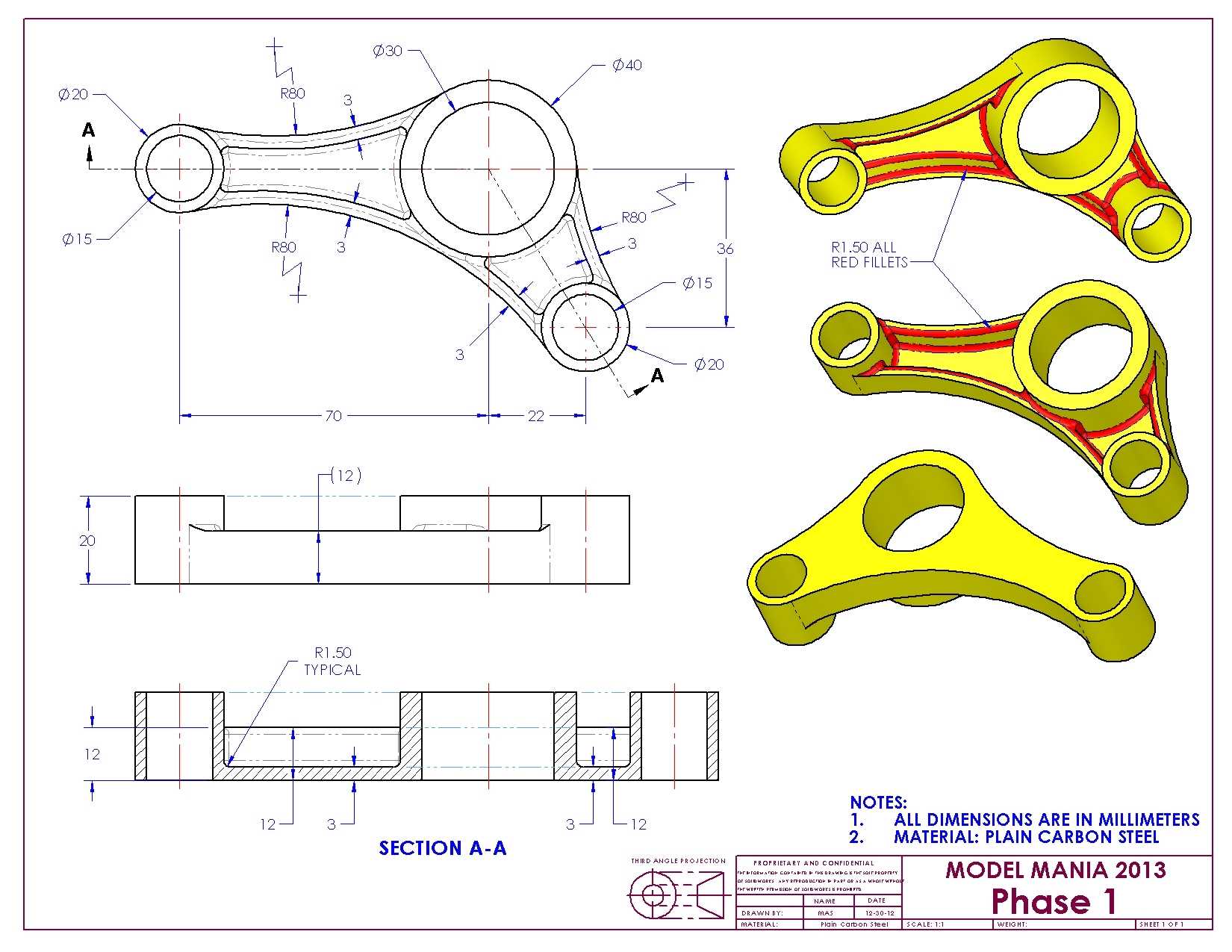

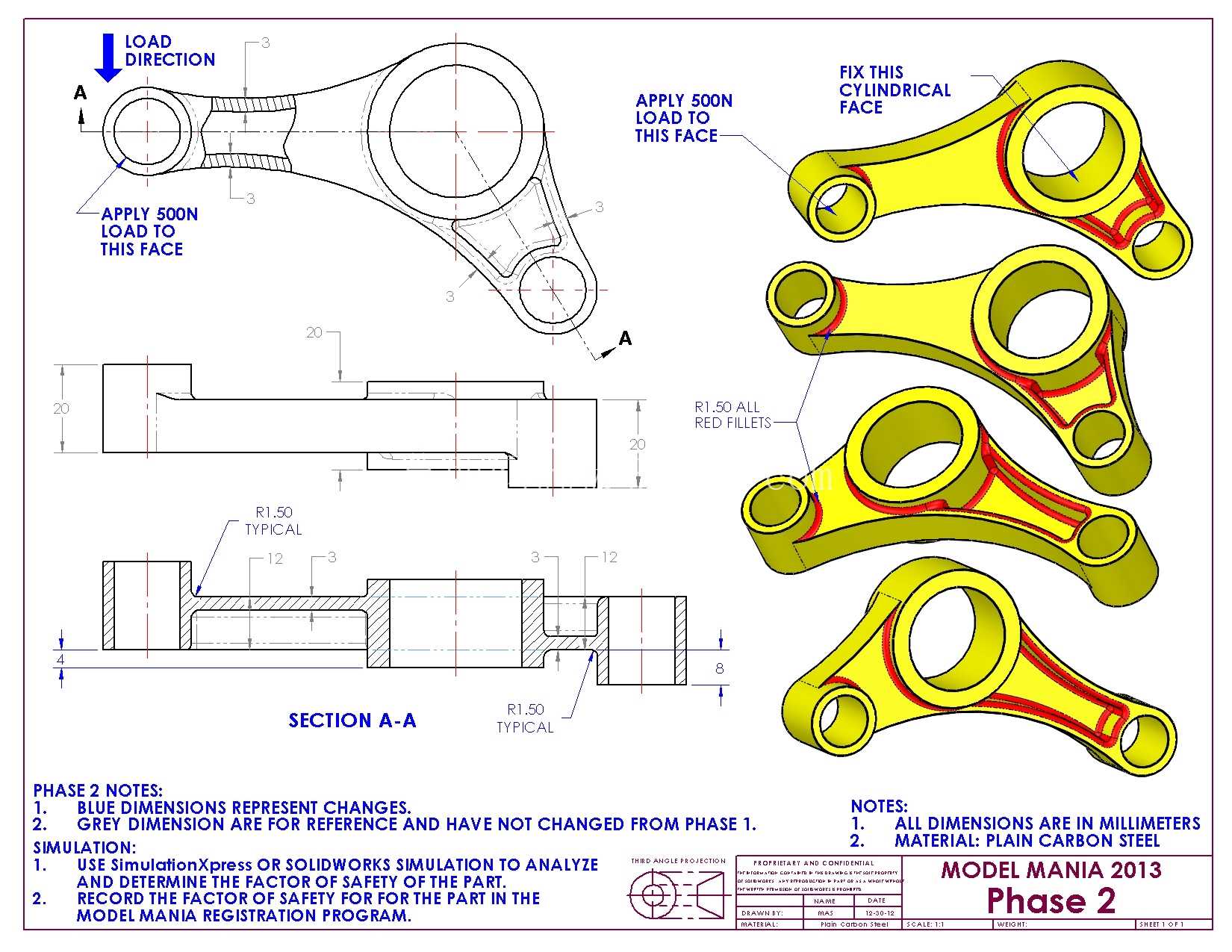

　　该类三孔式连杆构件属于平面连杆传动系统中的核心传力部件，常见于中小功率内燃机配气机构、小型通用汽油机动力传输单元、轻工机械往复运动模组以及自动化生产线的间歇传动工位中，承担着将旋转运动转化为直线往复运动，或是将直线驱动力转化为定轴旋转扭矩的核心作用，其结构强度、形位公差直接决定整套传动机构的运行平稳性与疲劳寿命。从结构设计逻辑来看，三个带同轴通孔的轴套端并非等径设置，大直径轴套端用于与动力输出端的曲轴曲柄销配合，承担主要的扭矩输入载荷，因此该端的轴套壁厚做了加厚处理，轴孔内壁预留了足够的轴承安装位与润滑介质存储空间，避免长期交变载荷下出现轴套开裂、抱轴等失效问题；两个小直径轴套端分别用于连接执行端的摇杆与定位支撑销轴，两个小孔的中心距与大孔的中心连线形成固定的传动夹角，在建模阶段需要严格控制三个孔的中心距公差、轴线平行度公差，否则实际装配后会出现传动卡滞、运行异响、销轴偏磨等问题。

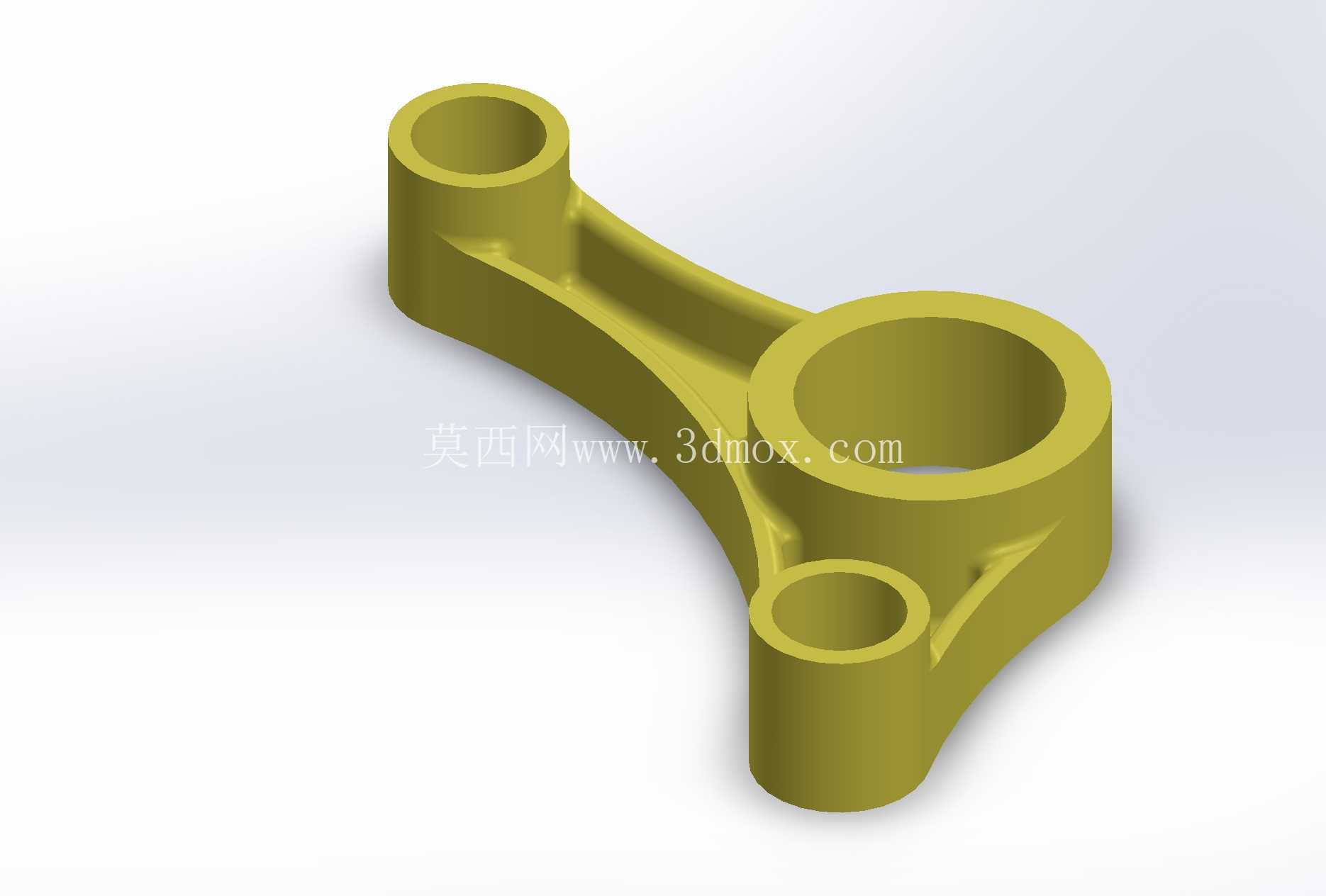

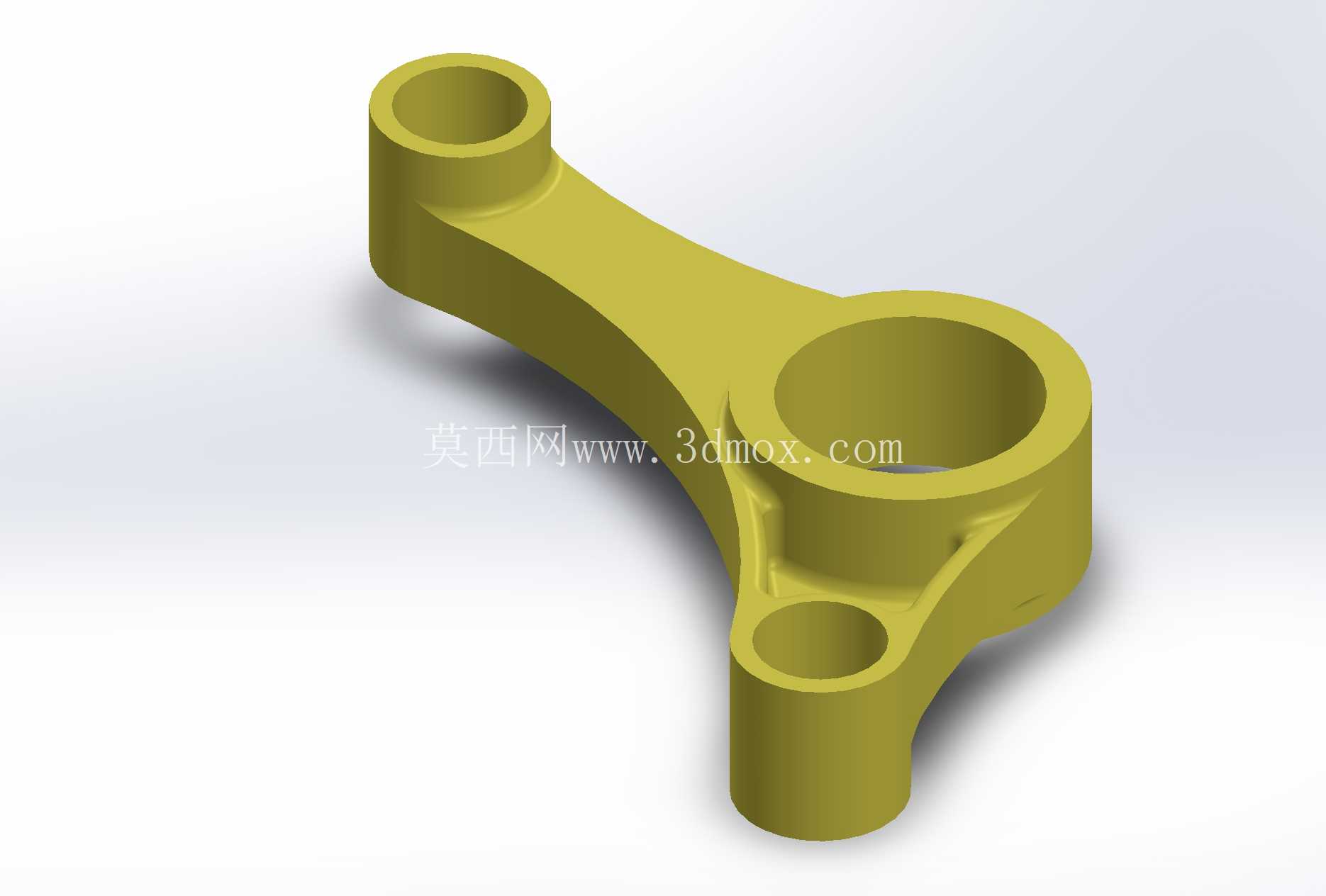

　　杆身部分采用了变截面的弧形过渡设计，并非等厚度直杆结构，这种设计一方面是在满足整体结构强度的前提下尽可能降低构件自身重量，减少传动过程中的惯性冲击，另一方面弧形的筋条结构可以优化应力传递路径，避免轴套与杆身连接位置出现应力集中，在交变载荷长期作用下产生疲劳裂纹。从安装边界来看，大轴套端的外径尺寸决定了其旋转过程中的最大扫掠半径，设计时需要预留足够的周边避让空间，避免运动过程中与周边的机壳、固定支架产生运动干涉；两个小轴套端的安装孔需要与配套的销轴采用间隙配合，配合公差通常选取H7/g6等级，既保证铰接转动的灵活性，又避免间隙过大导致的传动回程误差。

　　杆身与三个轴套的连接位置均设置了圆角过渡，没有尖锐的直角结构，这不仅是铸造或注塑成型工艺的脱模需求，更是降低应力集中系数的关键设计细节，在有限元受力分析中可以看到，直角过渡位置的应力峰值会比圆角过渡高出2-3倍，长期运行下很容易在该位置出现断裂失效。这类连杆构件在实际应用中，通常会根据使用场景的载荷特性选择不同的加工工艺，载荷较大的动力传动场景会采用45号钢模锻成型后做调质处理，轴孔位置做精镗加工保证尺寸精度；载荷较小的轻工机械场景则可以采用铝合金压铸或是工程塑料注塑成型，降低整体重量与生产成本。

　　在装配环节，三个轴孔的轴线平行度误差需要控制在0.02mm以内，端面的垂直度误差不超过0.015mm，否则会导致配套的轴承承受额外的轴向载荷，大幅缩短轴承的使用寿命。另外，杆身的减重凹槽设计并非随意设置，凹槽的深度与宽度经过受力校核，在去除冗余材料的同时不会削弱杆身的抗弯、抗扭强度，凹槽的边角位置同样做了圆弧过渡，避免加工过程中出现应力残留。在实际设备运行中，这类连杆的运动线速度通常不会超过10m/s，过高的线速度会导致惯性力急剧增大，对两端的支撑轴承造成额外的冲击载荷，因此设计阶段需要结合设备的额定运行转速，核算连杆的整体质量与动平衡特性，必要时可以在杆身的特定位置设置去重孔，将动平衡剩余不平衡量控制在允许范围内。
