多安装孔异形连接摇臂结构设计

这类异形摇臂连接件在中载传动链路里的应用场景十分广泛，小到轻工机械的连杆传动机构、非机动车的制动传动组件，大到通用工业设备的行程切换摆臂、工位转换联动结构，都能见到同构型零件的身影。它的核心作用是在两个或多个运动副之间传递摆动力矩，将输入端的旋转或直线往复动作，通过自身的铰接摆动转化为输出端的指定行程动作，相比直连杆结构，异形的轮廓设计可以在有限安装空间内避让周边的固定构件、运动管线，避免传动过程中出现结构干涉。

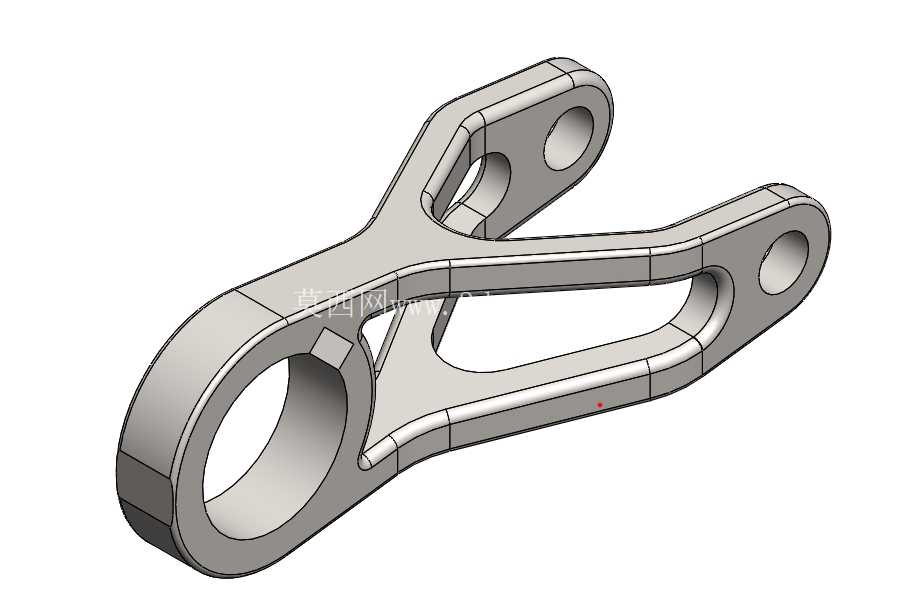

从功能特性上看，该零件设置了三个不同孔径的铰接安装位，最大的轴孔用于和固定端的支撑转轴配合，承担整个摇臂的摆动支点作用，孔位边缘设计的止动缺口可以和转轴上的定位销配合，防止摇臂工作过程中与转轴发生相对转动，保证力矩传递的稳定性；另外两个尺寸更小的孔位分别对应不同的传动连杆连接端，可根据实际传动行程需求选择对应的连接位，也可同时接入两组联动构件，实现单摆臂驱动多组机构同步动作的功能。零件主体采用等厚板材铣削成型的结构设计，整体厚度均匀，在非受力的中间区域做了镂空挖槽处理，在保证整体结构刚度、满足交变载荷下抗形变要求的前提下，尽可能降低零件自身重量，减少摆动过程中的惯性冲击，提升传动响应速度。

设计这类零件的时候，首先要根据整套传动机构的行程参数确定三个安装孔的中心距，孔位间距的公差需要控制在IT7级精度范围内，避免孔位偏差导致传动卡滞、行程不足的问题；其次要做受力仿真校核，重点关注大轴孔与支臂衔接的圆角过渡区域，这个位置是摆动过程中应力集中最明显的区域，圆角半径不能小于零件厚度的1/5，防止长期交变载荷下出现疲劳裂纹。零件的外轮廓所有棱边都做了R1以上的倒角处理，既可以去除铣削加工产生的毛刺锐边，避免装配过程中划伤操作人员，也能减少应力集中点，提升零件的疲劳寿命。

从安装边界来看，大轴孔的配合公差选用H7/k6的过渡配合，装配时需要采用铜棒轻敲装入，禁止直接锤击孔位边缘造成形变；两个小连接孔选用H8/h9的间隙配合，方便连接销轴的快速拆装，孔位内部需要预留润滑脂存储的微小间隙，保证长期摆动过程中铰接位置不会出现干磨卡滞。零件的整体外轮廓在摆动平面内的最大回转半径需要提前核算，安装时要确认摇臂在整个摆动行程范围内，与周边的机架外壳、相邻传动件、管线之间预留至少3mm的安全间隙，避免运动过程中出现碰撞磨损。零件表面采用喷砂氧化处理，在表面形成致密的保护层，适应多粉尘、轻度潮湿的工业工作环境，避免长期使用出现锈蚀导致铰接位置转动不畅。

实际建模过程中，这类零件需要先绘制平面草图确定所有孔位的中心坐标与外轮廓走向，再通过拉伸命令生成主体结构，之后对所有棱边做倒圆角处理，最后单独处理大轴孔位置的止动缺口特征；建模时需要注意所有特征的拔模角度控制在1度以内，满足后续铣削加工或者粉末冶金成型的工艺要求，避免出现无法脱模或者加工干涉的问题。对于支臂的截面厚度，需要根据传递的最大力矩做强度核算，当传递力矩超过50N·m时，可在支臂侧面增设加强筋结构，进一步提升结构刚度，避免大载荷下支臂出现弯曲形变影响传动精度。
