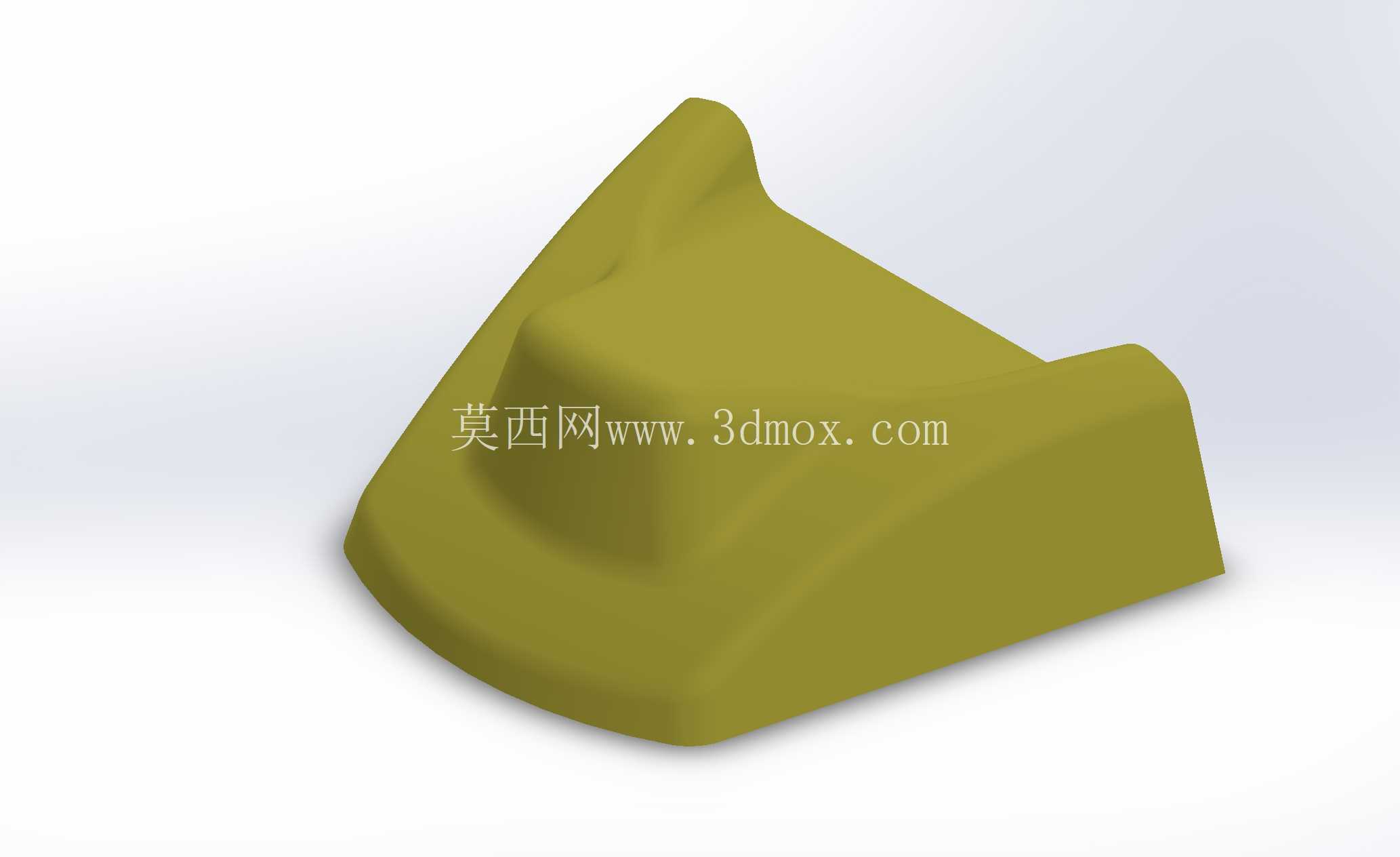

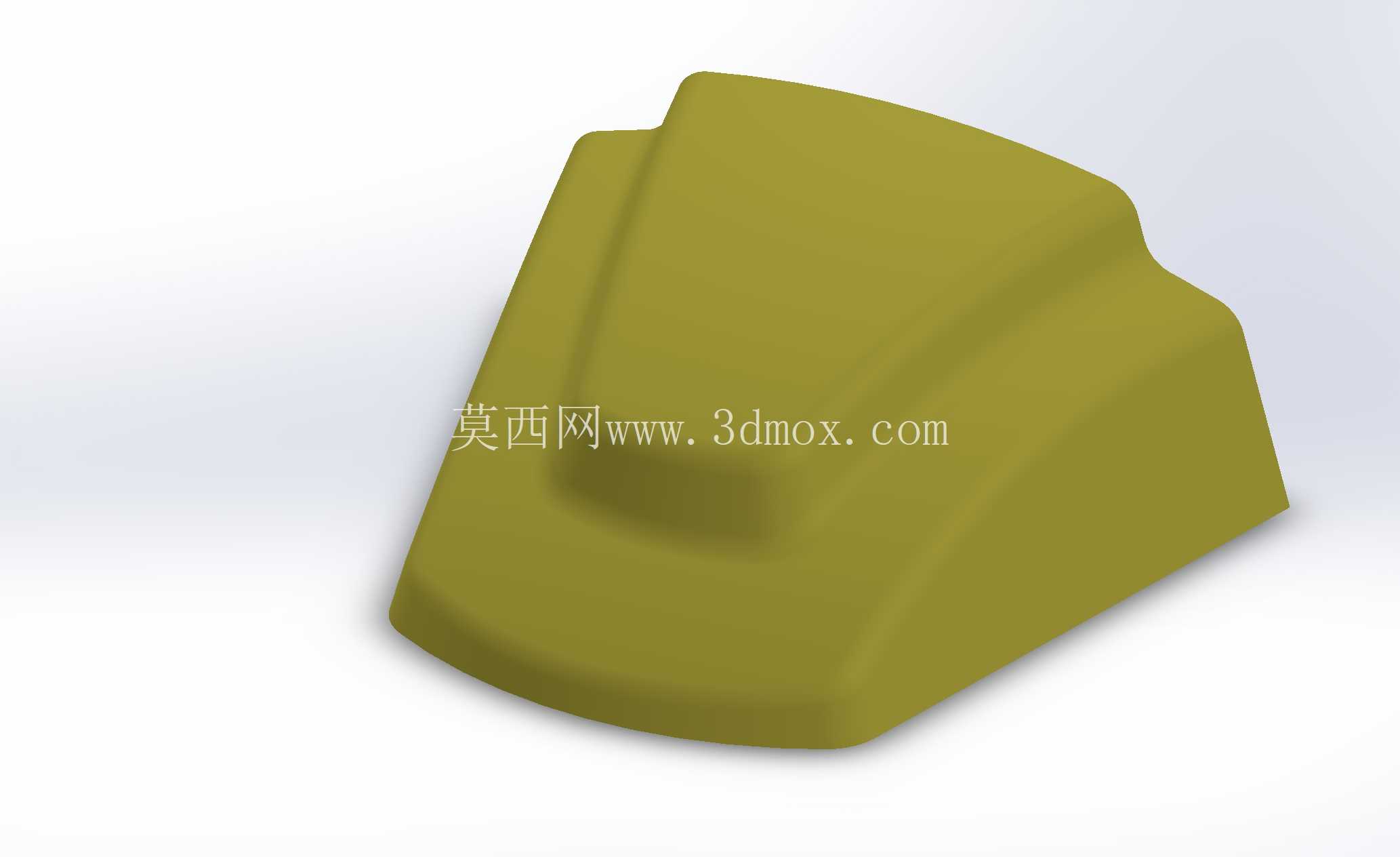

ModelMania竞赛用异形支撑结构件

　　该异形支撑结构件属于机械设计练习领域的典型构型，主要用于结构设计从业者的曲面建模能力训练、构型逻辑验证，也可作为同类小型支撑类零件的设计参考原型，在小型设备的支撑定位、工装夹具的承托模块场景中具备参考复用价值。从功能特性来看，该零件属于一体式承托构件，整体无额外拼接结构，依靠自身曲面构型实现上部承托、下部定位的双重功能，上部的内凹曲面可匹配对应被承托部件的外轮廓，实现接触面积最大化，降低局部接触应力，避免承托过程中出现应力集中导致的部件压损或结构变形；下部的平直安装基面可直接贴合设备安装面，无需额外调整垫块即可保证安装后的水平度，侧边的过渡曲面做了大圆角处理，既可以消除加工过程中的应力集中隐患，也能避免安装使用过程中锐边划伤操作人员或对接部件。

　　从设计思路层面，该构型采用多段曲面顺滑过渡的设计逻辑，没有采用常规支撑件的直角加强筋结构，而是通过壁厚的均匀渐变实现结构强度的提升，整体壁厚保持均匀一致，既满足注塑或铣削加工的工艺要求，避免壁厚不均导致的缩孔、加工变形问题，也能在保证结构强度的前提下尽可能降低零件自重。在建模实现过程中，需要先确定下部安装基面的轮廓边界，再通过多组截面线构建上部的承托曲面，所有过渡位置均采用G2连续的曲面过渡，保证曲面顺滑无折痕，后续通过加厚命令生成实体，再对所有棱边做统一的圆角处理，避免出现尖锐边角。

　　从外形尺寸与安装边界来看，该零件整体呈类梯形布局，下部安装面的长宽尺寸大于上部承托面的尺寸，形成下宽上窄的稳定支撑结构，安装基面预留的安装边界可适配M4-M6规格的紧固件安装，安装孔位的中心距符合小型工装的通用安装孔距规范，无需额外改动安装基面即可直接适配多数小型实验工装、桌面级设备的承托工位。零件的整体高度控制在较低区间，承托面的中心高度与安装基面的垂直距离经过优化，保证承托部件后整体重心落在安装基面的投影范围内，不会出现重心偏移导致的侧翻隐患。

　　在实际工程参考中，这类曲面支撑结构的设计逻辑可复用在小型设备的脚垫、工装的定位承托块、检测设备的工件支撑座等场景，设计时需要重点关注曲面与被承托部件的贴合度，通过调整曲面的曲率保证接触应力均匀分布，同时要保证安装基面的平面度公差，避免安装后出现翘曲导致支撑不稳。建模过程中需要注意曲面的连续性检查，避免出现曲面褶皱、曲率突变的问题，否则会直接影响后续加工的表面质量，也会导致应力集中在曲率突变位置，降低零件的整体使用寿命。对于壁厚的控制，需要结合所选材料的性能调整，若采用塑料材质加工，壁厚可保持在2-3mm区间，若采用铝合金铣削加工，壁厚可适当降低至1.5-2mm，在保证强度的前提下控制零件重量。该构型的设计没有采用冗余的加强结构，而是通过曲面的自然弧度实现结构加强，相比传统的直角加强筋结构，外观更流畅，同时也避免了加强筋位置容易出现的加工积屑、应力集中问题，在对外观有一定要求的外露支撑部件场景中具备更好的适用性。
