偏心连杆式传动连接摇臂结构

这类带偏心孔的摇臂构件，常见于中小功率往复传动机构的动力传递链路中，在轻工自动化输送线、小型压力执行机构、纺织机械的摆臂驱动单元里都能见到同结构原理的零件，核心作用是把旋转轴的圆周运动转化为指定角度范围内的往复摆动，或是把直线执行件的推拉动作转化为转轴的定角度回转，相比直连式传动，这类偏心结构可以在不更换驱动源的前提下，通过调整偏心距快速适配不同摆角、不同输出行程的工况需求，不用重新设计整套传动链路，能大幅缩短非标设备的改型周期。

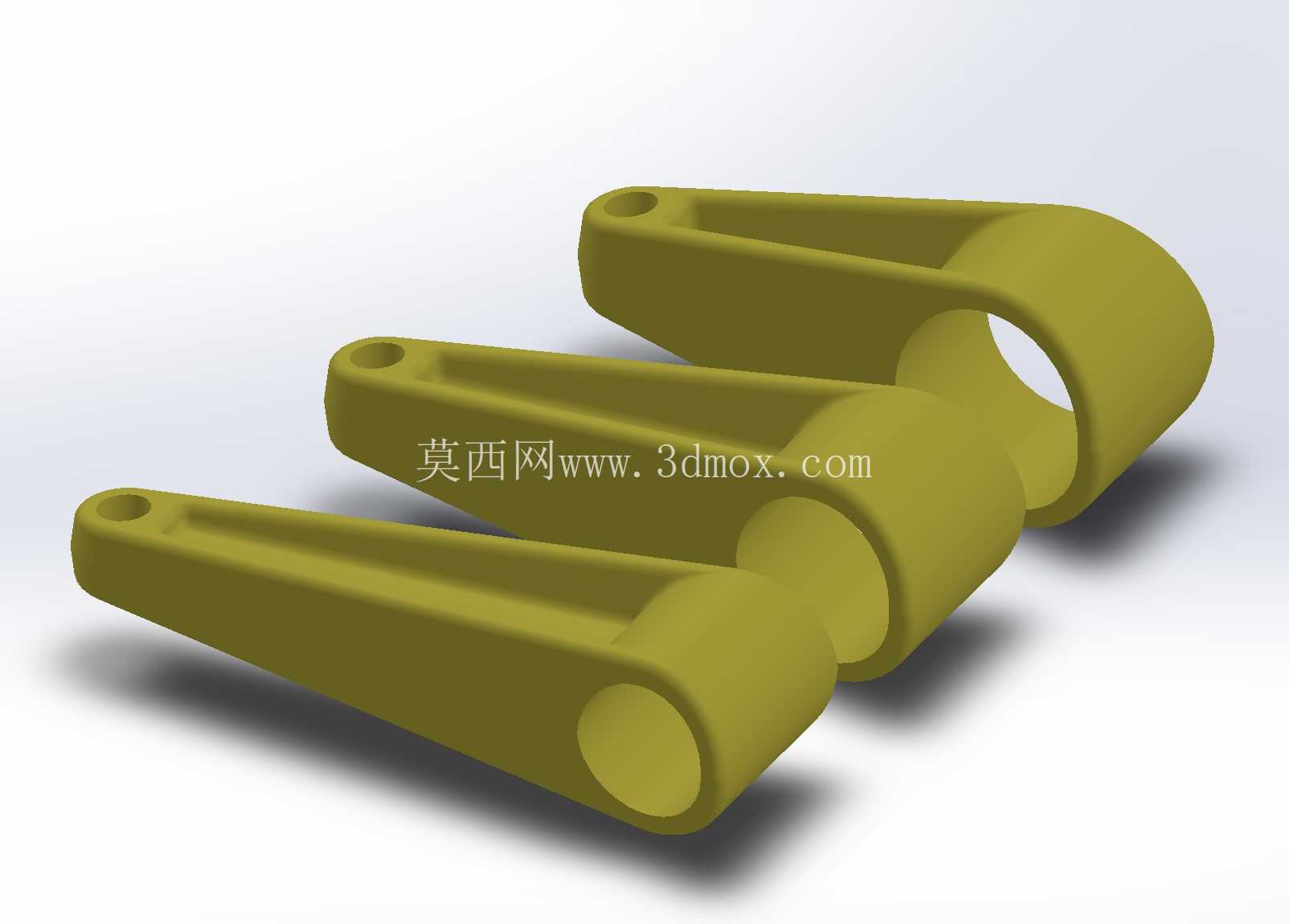

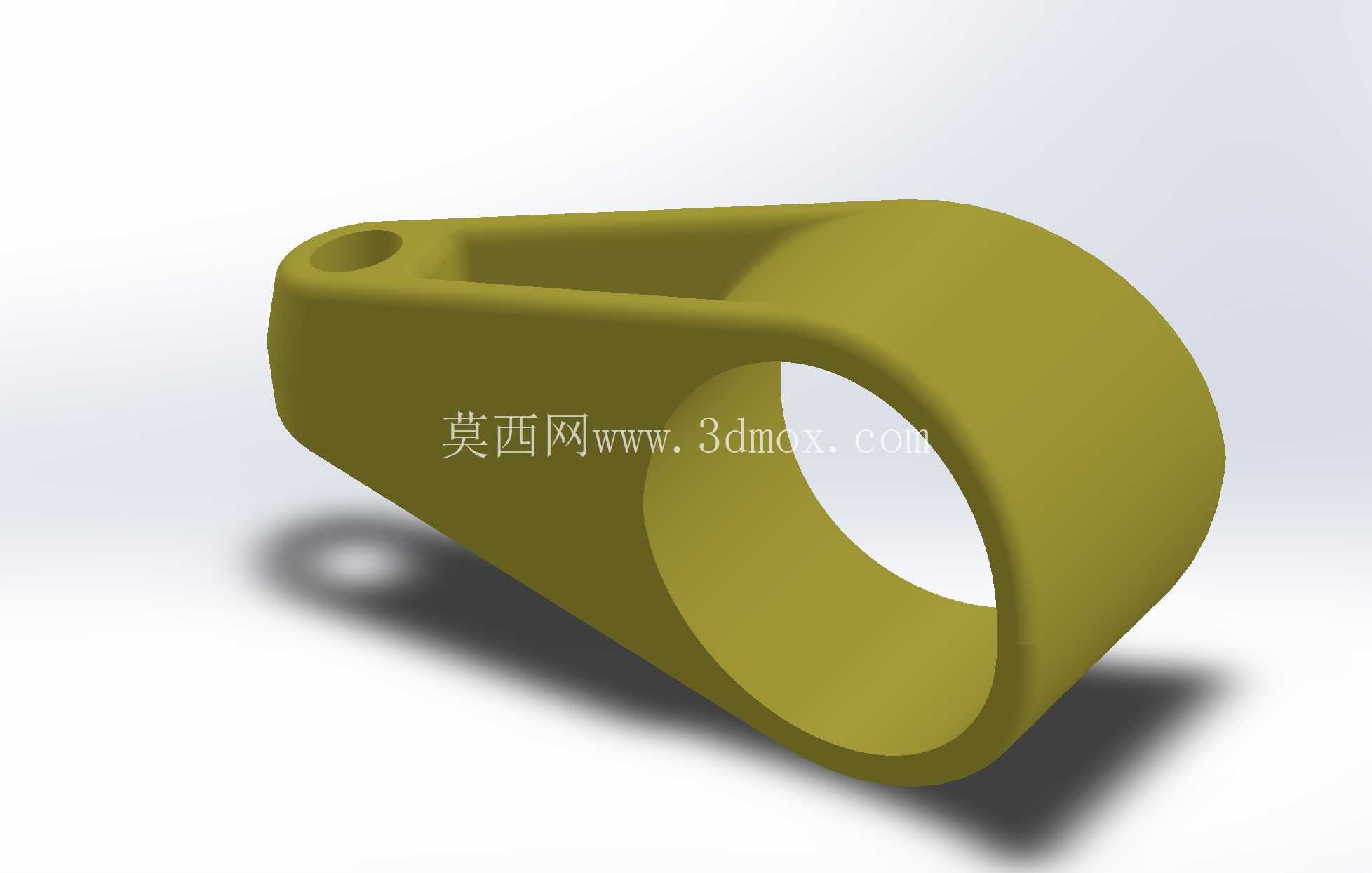

从结构功能上看，零件大端的整圆孔是与固定转轴或者驱动轴配合的安装位，孔的内壁需要满足与轴径的过渡配合公差，工作过程中这个孔会承受持续的交变径向载荷，尤其是在传动换向的瞬间，载荷冲击会直接作用在孔壁与轴的接触面上，因此建模阶段需要重点保证孔的圆柱度公差，同时孔口位置要设计合理的倒角，既方便装配时的轴件导入，也能避免装配过程中孔口锐边刮伤轴表面的镀层或者配合面。零件小端的带孔凸台是与从动连杆连接的位置，这个孔的中心与大端孔中心的偏心距，直接决定了整个摇臂组件的输出摆角范围，设计时需要先根据执行端需要的行程量，通过运动学仿真反推偏心距的合理区间，避免出现传动死点或者摆角超出执行件允许范围的问题。

整个零件的主体采用变截面过渡设计，从大端的厚壁圆环结构平滑过渡到小端的连接凸台，中间的连接臂没有采用等厚度设计，而是根据受力分布做了壁厚优化：在靠近大端孔的位置，因为要传递全部扭矩，壁厚做了加厚处理，沿着臂身向小端延伸的过程中，壁厚根据弯矩变化逐步收窄，既保证了整体结构的刚性，不会在满载荷传动时出现臂身挠曲变形导致传动精度下降，也能尽可能降低零件自身的重量，减少传动过程中的惯性冲击，对于需要高频往复摆动的工况来说，更低的零件自重意味着更小的启停惯性，能有效降低驱动源的功率损耗，也能减少连接销轴处的磨损量。

从安装边界来看，这类摇臂的轴向厚度需要匹配安装位置的轴段长度，装配时大端孔套入转轴后，需要通过轴端挡圈或者圆螺母做轴向限位，因此大端孔的端面需要预留挡圈的安装空间，不能与相邻的轴承端面或者机架结构发生干涉；小端的连接孔在与连杆装配时，需要加装自润滑衬套，因此孔的内径尺寸要考虑衬套的压装公差，通常会预留0.02-0.05mm的过盈量，保证衬套压入后不会在工作过程中出现松转。零件的外轮廓所有转角都做了圆角过渡，没有尖锐的直角结构，一方面是为了降低铸造或者注塑成型时的应力集中，避免零件在受交变载荷时出现转角位置的疲劳开裂，另一方面也能减少装配过程中锐边对操作人员的划伤风险。

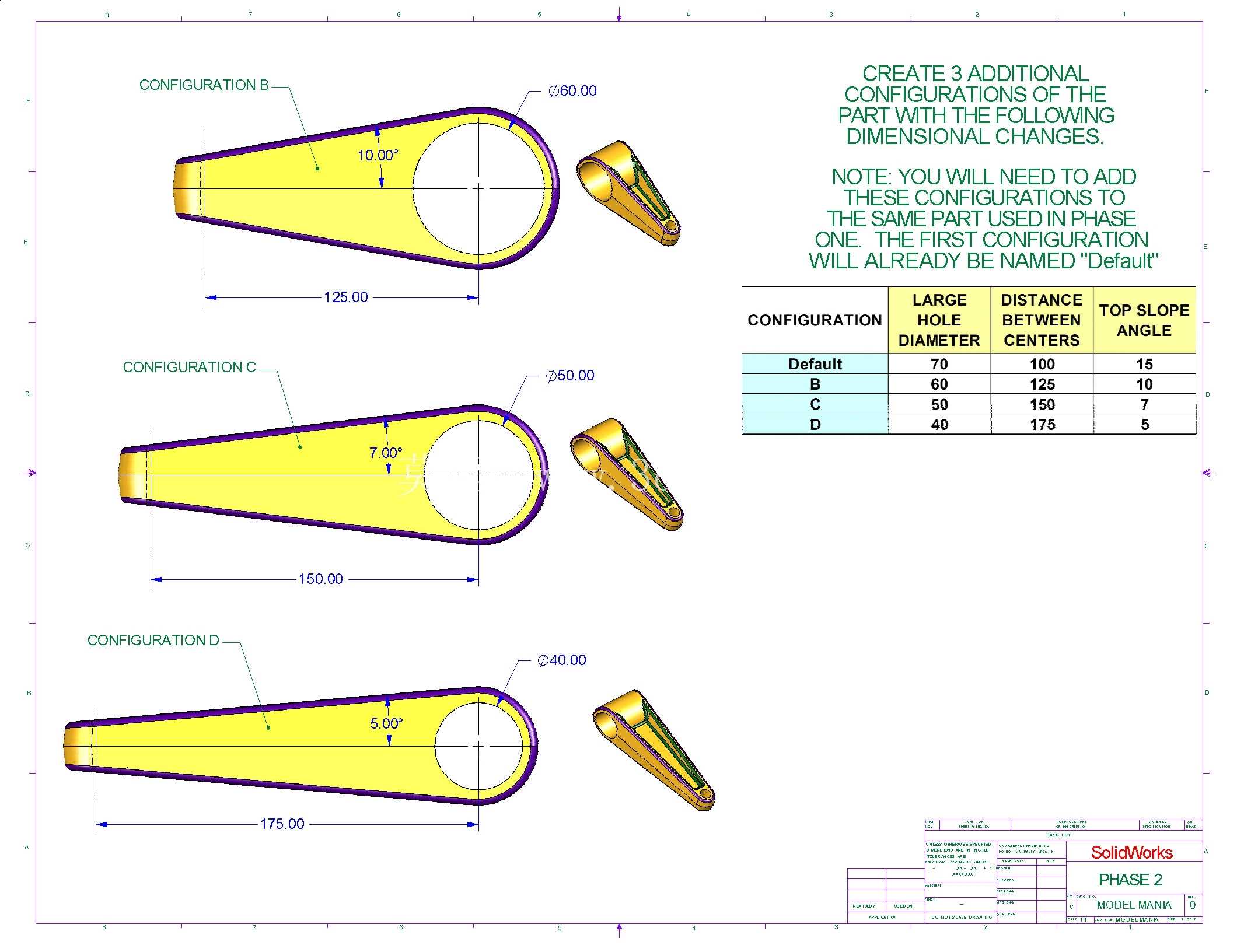

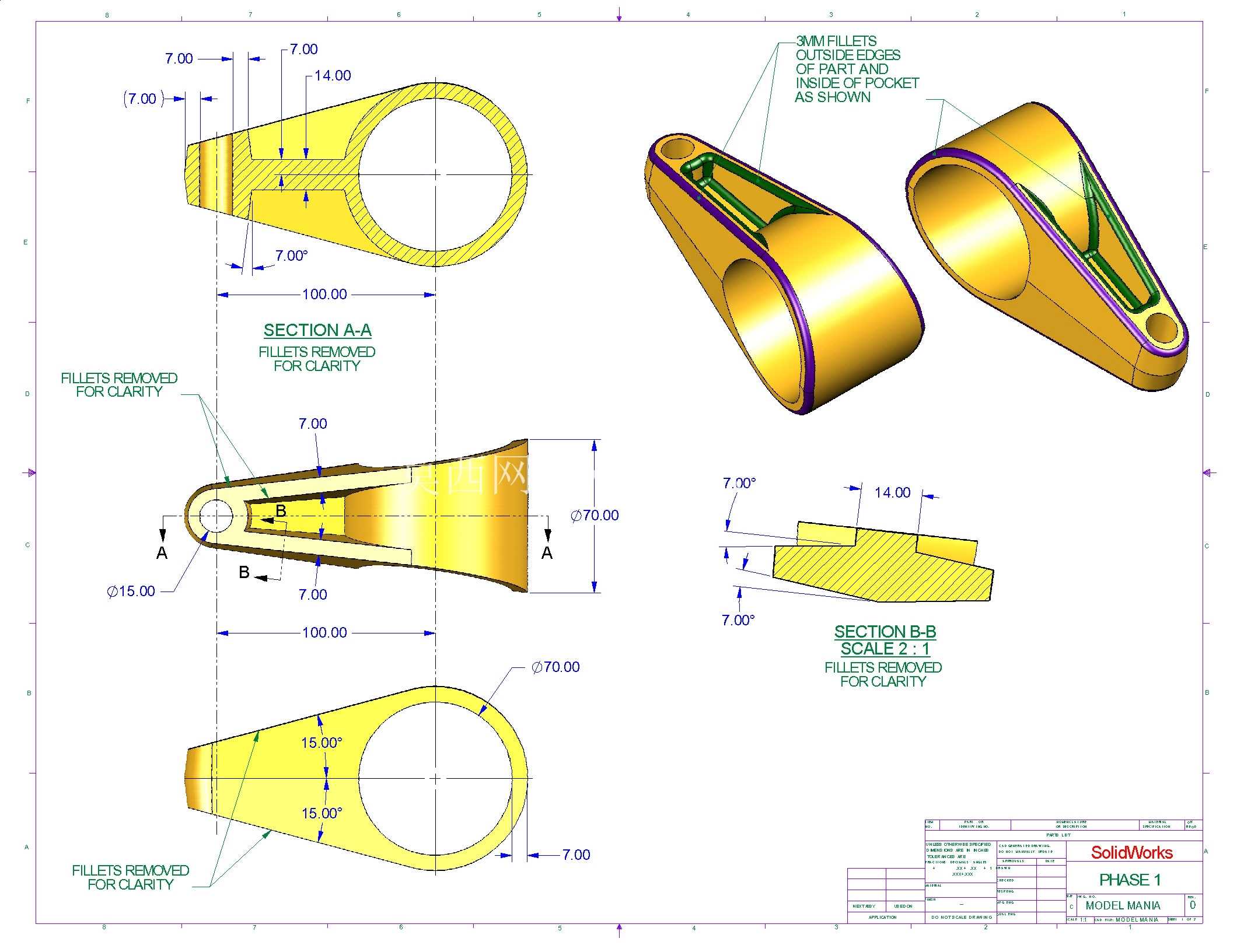

在实际建模过程中，这类零件的设计需要先确定两个安装孔的中心距作为核心尺寸基准，再以此为基础绘制臂身的外轮廓草图，通过拉伸生成主体结构后，对两个孔的位置做公差校验，确保孔中心距的偏差在允许的传动精度范围内；之后对所有的过渡位置做圆角处理，圆角半径需要根据相邻壁面的厚度做匹配，避免出现圆角过大导致局部壁厚不均，成型时出现缩痕或者应力集中的问题。对于需要做轻量化优化的应用场景，还可以在臂身的非受力区域做减重孔设计，但要注意减重孔的位置不能破坏主要的传力路径，避免臂身的刚性出现大幅下降。

这类零件的材质选择通常根据载荷大小确定，轻载工况下可以采用增强尼龙或者铝合金材质，通过注塑或者压铸工艺批量生产，成本低自重小；中重载工况下则会采用45号钢或者合金结构钢，通过锻造后机加工成型，关键配合面做淬火处理提升耐磨性，保证长期交变载荷下的使用寿命。装配时需要注意大端孔与轴的配合松紧度，既不能过松导致传动间隙过大出现回程误差，也不能过紧导致装配困难或者运转过程中出现卡滞，小端与连杆连接的销轴需要加装开口销或者锁紧螺母做防松处理，避免高频摆动下销轴脱出导致传动失效。
