梅林62发动机增压器驱动轮置总成结构

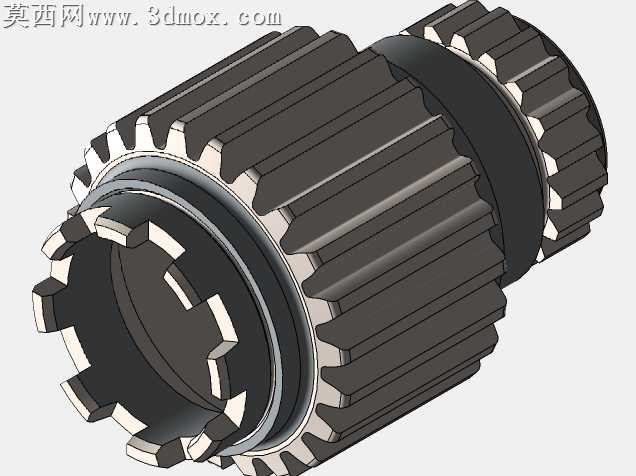

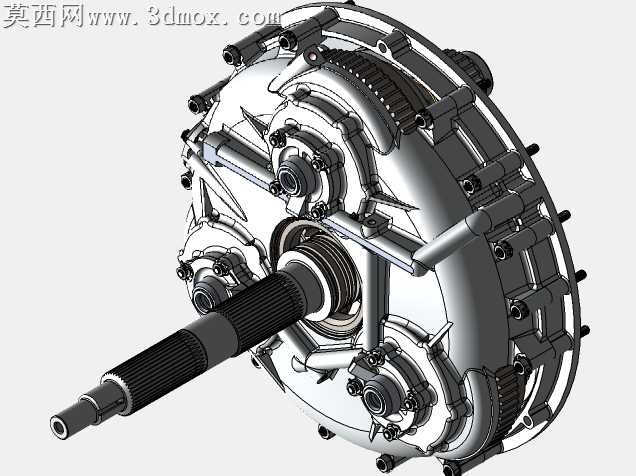

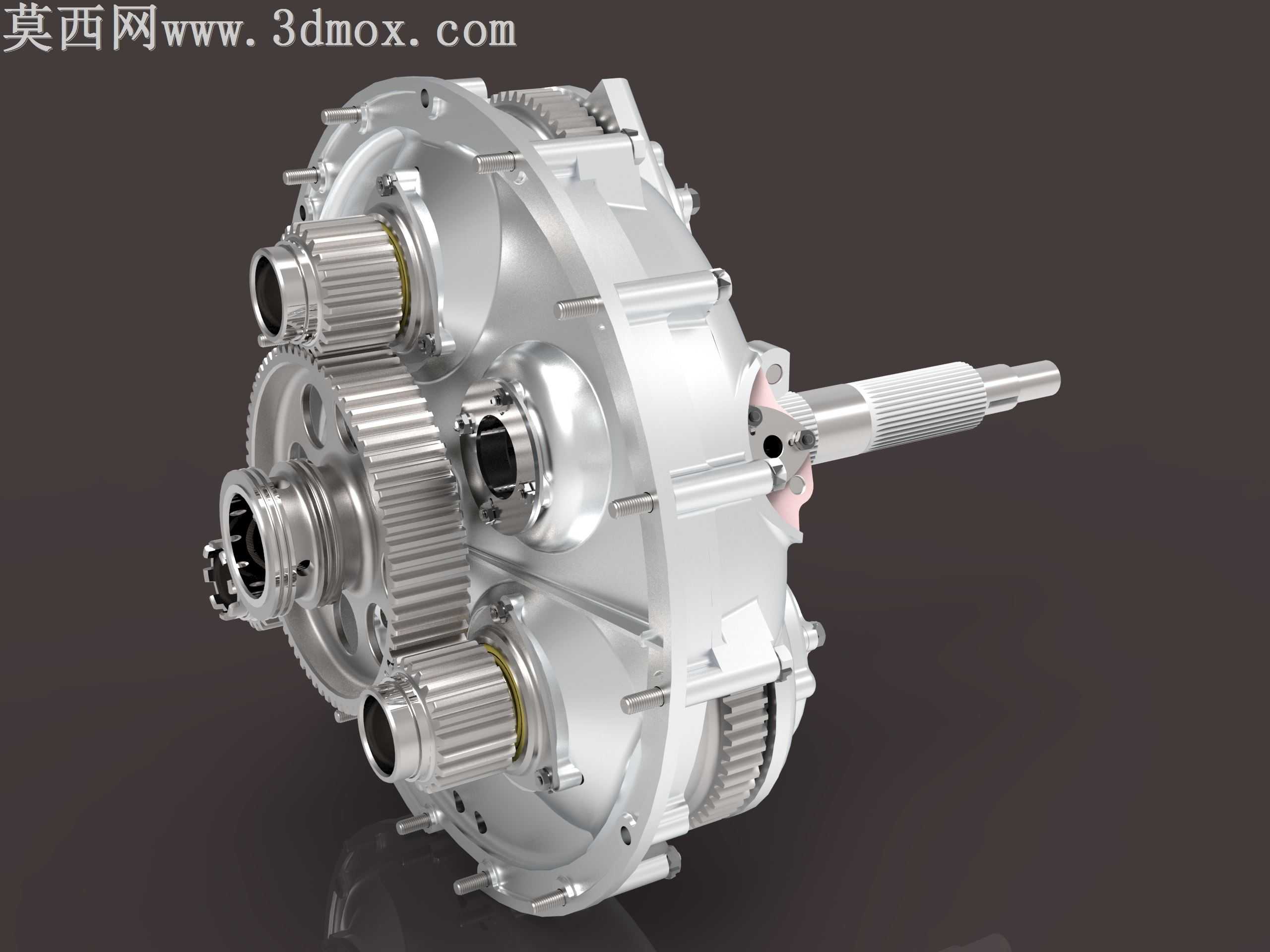

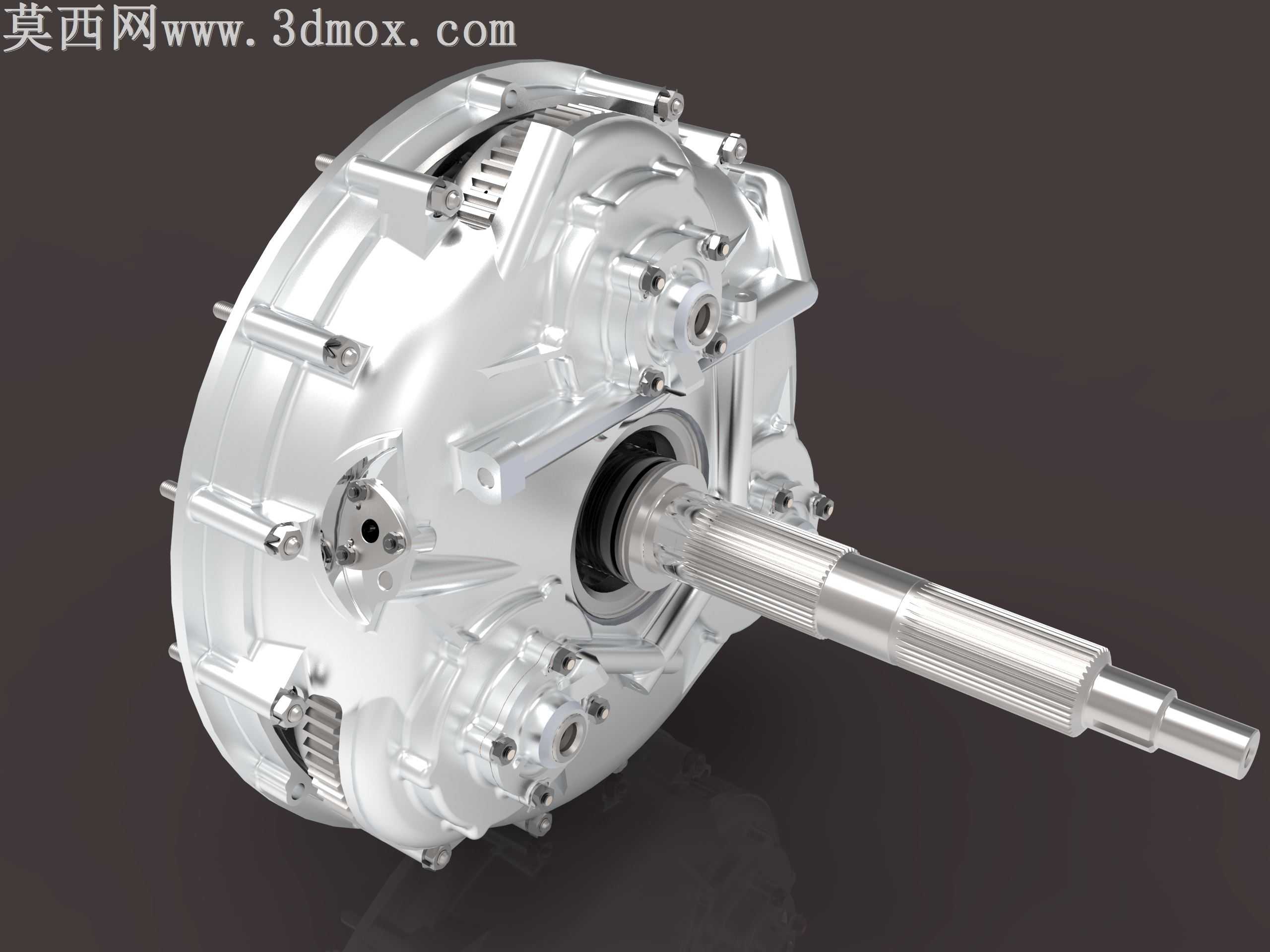

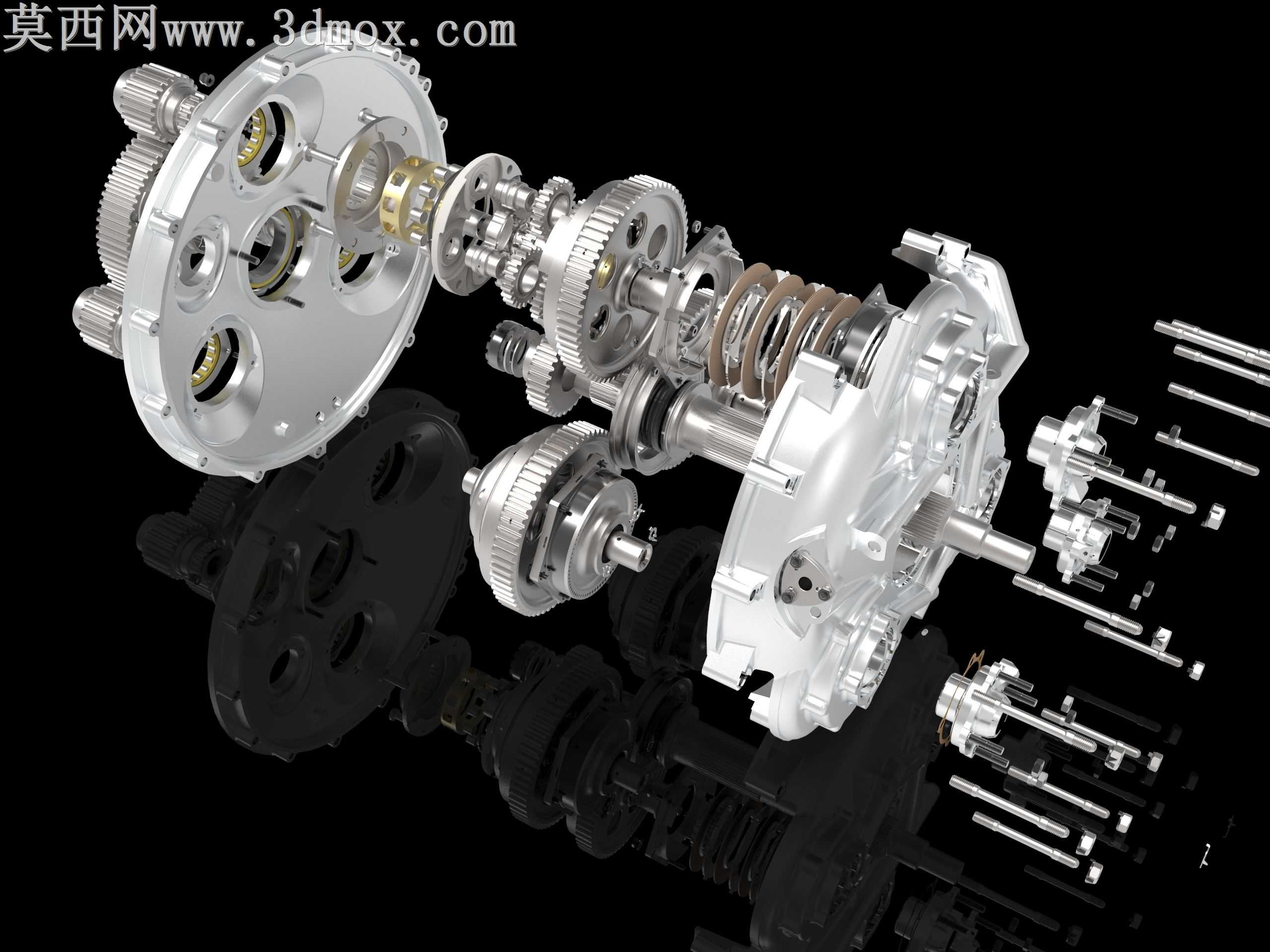

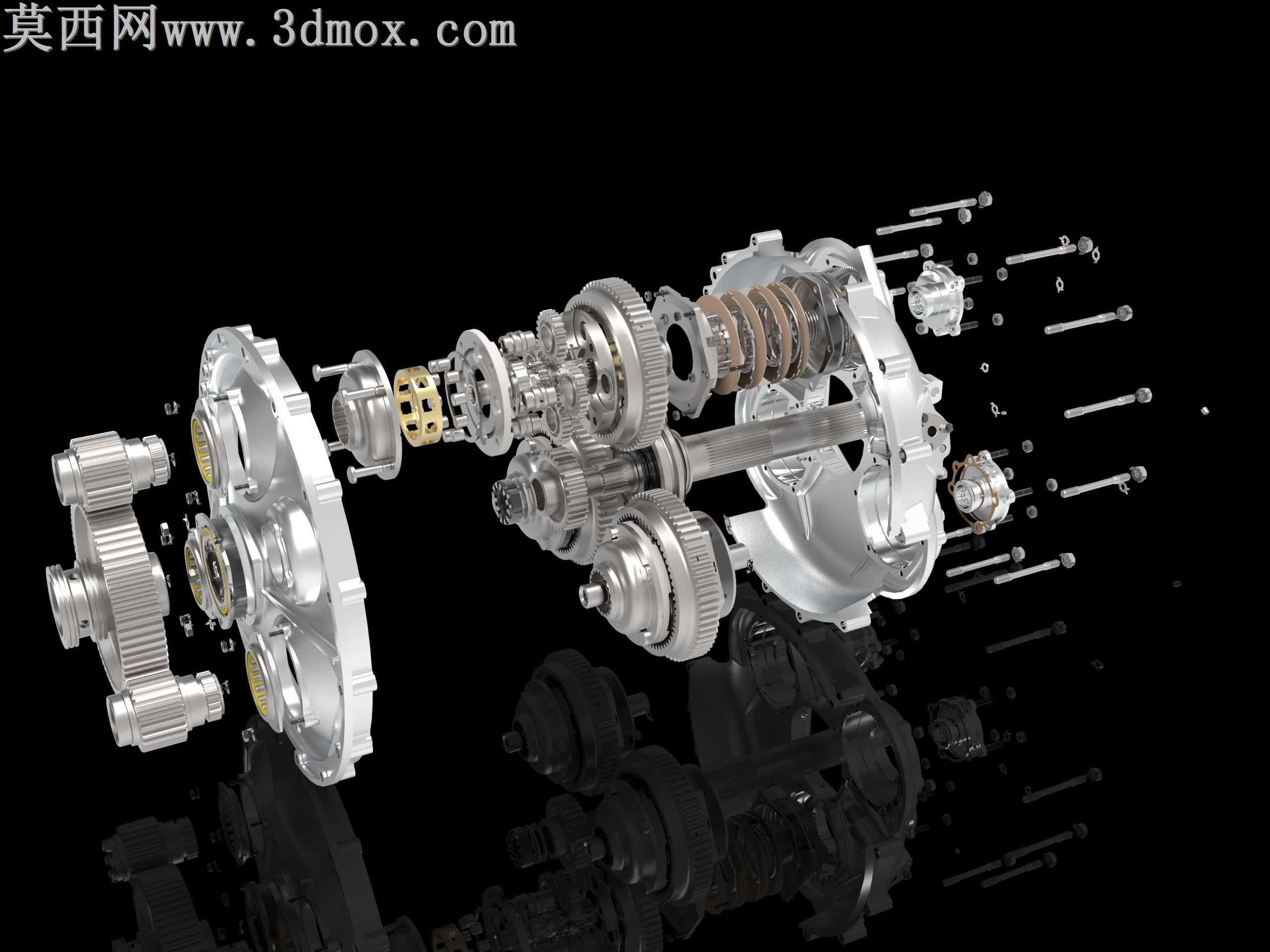

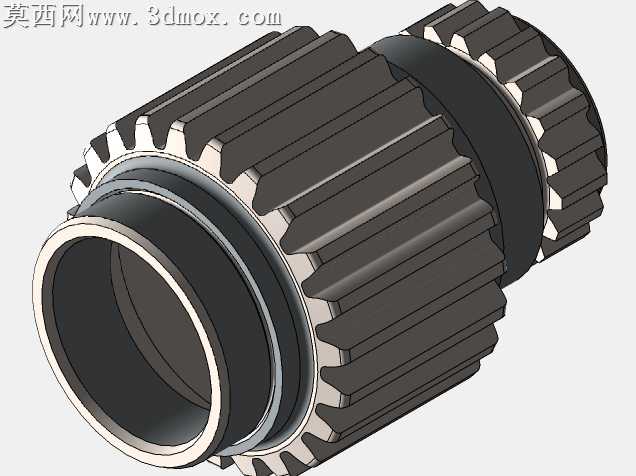

本作品为梅林62发动机配套的增压器驱动轮置总成三维建模成果，整体采用爆炸视图呈现完整装配逻辑，清晰展现各零部件的装配位置与配合关系。建模过程中严格遵循航空发动机增压器驱动机构的真实尺寸比例，对每一个零件的特征进行精细化还原：从壳体的铸造圆角、安装定位孔位，到传动齿轮的齿形参数、啮合间隙，再到离合器摩擦片的分层结构、轴承的滚道细节，以及紧固螺栓的螺纹特征、垫片的形变预留结构，均通过三维建模软件的特征建模命令逐一实现，确保各零件间的装配约束符合实际机械设计的公差要求。渲染阶段采用金属材质为主的材质体系，针对不同零件赋予差异化的材质属性：铝合金壳体采用磨砂金属材质，调整粗糙度与反射参数还原铸铝件的哑光金属质感；传动齿轮采用淬硬钢材质，提升高光反射强度凸显机加工表面的光洁度；摩擦片组件采用复合材质，区分金属基片与摩擦衬层的不同质感；紧固件采用镀锌钢材质，还原标准件的表面处理效果。场景搭建采用纯黑背景突出主体结构，通过三点布光方案打亮装配体的各个层级，避免零件间出现遮挡暗区，同时添加柔和的环境反射增强金属零件的真实质感。设计思路上围绕轮置安装的使用场景，重点还原总成安装在轮罩位置的结构适配性，清晰呈现动力输入轴、中间传动齿轮组、离合器组件、输出连接端的动力传递路径，各零件的爆炸位移按照实际装配顺序排布，可直观看到从外端壳体到内部传动组件的逐层装配关系，既完整保留了总成的所有结构细节，也通过爆炸视图的呈现方式降低了复杂传动结构的理解门槛，能够直观展现增压器驱动总成的工作原理与装配逻辑，可用于发动机结构教学、装配工艺演示、相关零部件改型设计的参考依据。
