三孔圆形法兰连接基座结构设计

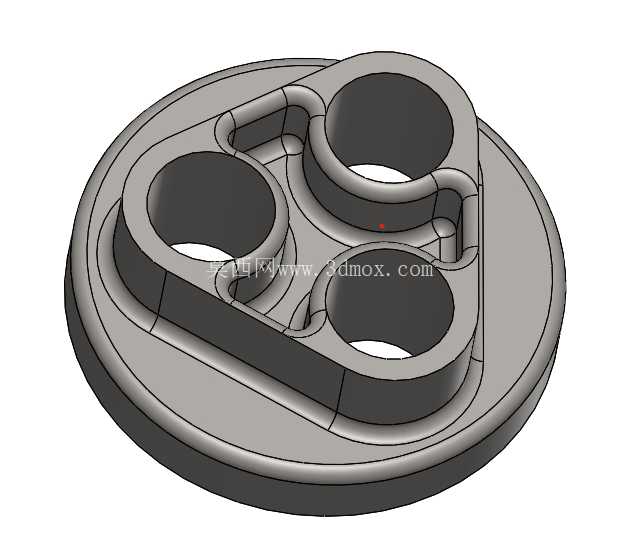

　　从实际使用功能来看，基座底部的圆形法兰盘为主要安装承载面，法兰盘的外圆轮廓可适配圆形安装沉孔的定位需求，安装时法兰盘底面完全贴合安装基准面，通过法兰盘周向预留的安装孔位完成与安装基体的锁附固定，法兰盘的厚度设计兼顾了承载刚度与整体重量控制，在承受三路管路带来的径向载荷与轴向拉压力时，不会出现基座变形导致的接口错位问题。三个凸起的筒状安装孔呈三角排布，这种排布方式充分利用了三角形布局的结构稳定性，三个孔的轴线均与法兰盘基准面垂直，孔的内壁为光滑通孔结构，可直接对接管路接头或者穿装固定螺栓，孔与孔之间的加强筋结构做了圆弧过渡处理，既避免了直角结构带来的应力集中问题，也减少了加工过程中刀具清根的工艺难度，同时加强筋的高度与筒状孔的凸起高度保持一致，能够在三个孔之间形成连续的支撑结构，当单个孔承受侧向载荷时，载荷可以通过加强筋传递到整个法兰盘面，避免局部应力过大导致的孔位开裂。该零件为圆形法兰式三孔连接基座，核心应用场景集中在流体管路分流固定、小型气动元件集成安装、多通路阀组的底部承载场景，在小型自动化设备的气路排布、实验室流体控制装置的接口固定、小型液压支路的集成安装环节中，这类带三个同轴安装孔的圆形基座能够同时完成三路介质通路的定位与承载，替代传统多个独立管座拼接的安装形式，减少装配占用空间，降低多零件拼接带来的密封泄漏风险。

　　设计过程中首先确定的是安装边界尺寸，法兰盘的外圆直径根据安装空间的沉孔尺寸做匹配设计，保证基座装入安装位后不会出现周向晃动，三个筒状孔的中心距根据对接元件的接口间距做精准设定，孔的内径尺寸根据对接管路的通径要求做匹配，保证介质流通时不会出现通径缩径带来的流阻增大问题。筒状孔的凸起高度根据对接接头的旋合长度设计，保证接头旋入后有足够的螺纹啮合长度，同时不会因为凸起过高导致整体安装高度超出设备的内部空间限制。

　　法兰盘与筒状孔的连接处做了圆角过渡，一方面是提升注塑或者机加工过程中的工艺性，减少尖角处的材料填充缺陷或者加工应力残留，另一方面也能提升连接处的结构强度，在承受管路振动带来的交变载荷时，圆角过渡结构能够分散应力，避免连接处出现疲劳断裂。零件的整体外形没有多余的凸起结构，所有轮廓均为回转体与平面、圆弧面组合，加工时可通过三爪卡盘装夹法兰盘外圆完成车削加工，三个筒状孔的加工可通过加工中心一次装夹完成钻镗，保证三个孔的位置度与垂直度满足装配要求，不需要复杂的专用工装即可完成批量加工，有效控制加工成本。

　　在实际装配场景中，这类基座安装完成后，三个孔位可分别接入不同的管路，实现单基座承载三路通路的功能，相比三个独立的单孔管座，该结构减少了安装面的密封点数量，仅需要在法兰盘底部设置一道整体密封垫即可完成所有通路与安装基体之间的密封，大幅降低了密封失效的概率，同时三角排布的孔位也让管路接入后的受力更加均匀，不会因为单侧管路重量过大导致基座倾斜。在日常维护场景中，该结构的外露面均为光滑圆弧与平面，没有容易积灰的死角，清理维护时可直接擦拭表面，不会残留杂物影响安装精度。针对不同的使用工况，该基座的壁厚可根据承载压力做调整，用于高压流体场景时可适当增加筒状孔与法兰盘的壁厚，提升整体承压能力，用于低压气路或者穿线固定场景时可适当减小壁厚，降低整体重量与材料成本。设计时也充分考虑了安装的容错空间，法兰盘上的安装孔可设计为腰型孔，适配小范围的安装位置偏差，降低装配时的对位难度，三个筒状孔的端口处做了倒角处理，方便管路接头的导入装配，不会因为孔口的毛刺划伤接头的密封面。
