多安装孔位异形连接支架结构设计

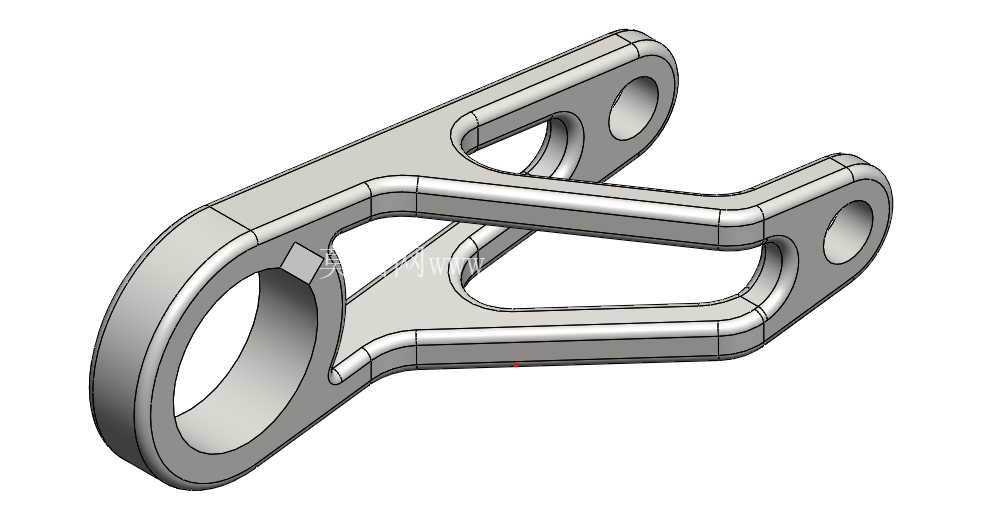

　　这款异形连接支架的设计，最初是针对户外便携折叠设备的铰接承重需求展开的，在露营装备、折叠作业台、轻型便携工装的铰接部位，这类支架需要同时兼顾多方向的载荷传递与紧凑的安装空间要求，不能采用常规等截面直连支架的设计思路。从实际工况来看，支架一端的大孔径铰接位需要与设备的主旋转轴配合，孔径公差需控制在H7级别，配合面粗糙度不高于Ra1.6，保证铰接转动时无卡滞、无旷量，同时该部位的壁厚做了局部加厚处理，相比支臂部分壁厚增加40%，用来承受铰接部位的交变弯曲载荷，避免长期转动后出现轴孔失圆变形。

　　三个分布在支臂末端的小孔径安装孔，分别对应不同方向的外接构件连接，孔位的中心距公差严格控制在±0.1mm以内，保证外接构件安装后无装配应力，其中两个平行支臂上的安装孔同轴度要求不超过Φ0.05mm，用来穿装定位销实现构件的铰接固定，最外侧弯折支臂上的安装孔则用于锁紧紧固件，承担设备展开后的限位承重作用。整体结构采用了镂空式的支臂设计，在两个主要承力支臂之间做了三角形的镂空减重结构，并非单纯为了造型美观，而是通过拓扑优化得出的材料分布方案，在保证支臂抗弯截面模量满足1.5倍安全系数要求的前提下，尽可能去除非承力区域的材料，相比实心结构重量降低32%，同时减少了加工过程中的材料去除量，适合采用铣削加工或者精密铸造成型。

　　支架的所有棱边都做了R2-R3的圆角过渡处理，避免应力集中，尤其是支臂与铰接座连接的拐角位置，圆角半径放大到R5，通过有限元应力分析验证，该部位的最大应力集中系数从直角结构的2.7降低到1.3，有效提升了构件的疲劳寿命，在长期承受交变载荷的工况下不会出现拐角开裂的问题。安装边界方面，大铰接孔的中心到最外侧安装孔的中心距为127mm，两个平行支臂的外侧间距为62mm，整体最大外轮廓尺寸控制在152mm×78mm×16mm范围内，安装时不会与周边的折叠构件产生运动干涉，支臂的弯折角度经过运动仿真校核，在设备0-120度的折叠转动范围内，支架自身与相邻构件的最小间隙保持在3mm以上，不会出现运动卡滞。从功能特性来看，这款支架同时承担了铰接转动、载荷传递、展开限位三个核心作用，不同于单一功能的固定连接件，它需要在设备折叠过程中随铰接轴转动，在设备展开到位后通过支臂的抵接实现位置锁定，承受垂直方向的静载荷与水平方向的冲击载荷，因此材料选型上推荐采用6061-T6铝合金或者304不锈钢，前者适合对重量有要求的便携设备场景，后者适合在潮湿、腐蚀环境下使用的户外工装场景。

　　设计过程中特意规避了等强度直梁的结构形式，采用变截面的支臂设计，在靠近铰接座的位置支臂截面高度更大，向安装孔端逐渐收窄，符合悬臂梁的弯矩分布规律，让材料的利用效率最大化，同时弯折支臂的角度经过多轮迭代调整，保证锁定状态下载荷的传递方向尽可能沿着支臂的轴向，减少支臂承受的弯曲力矩，降低铰接部位的载荷负担。在实际装配场景中，这款支架不需要额外的焊接或者粘接工序，全部通过销轴与紧固件实现连接，拆装维护方便，单个支架的承重能力不低于80kg，满足轻型便携设备的承重要求，同时可以根据不同的载荷需求调整支臂的壁厚与孔位尺寸，拓展应用到折叠自行车的铰接部位、小型无人机的起落架连接部位、工业设备的检修门铰接支撑部位等场景，结构的通用性较强。
