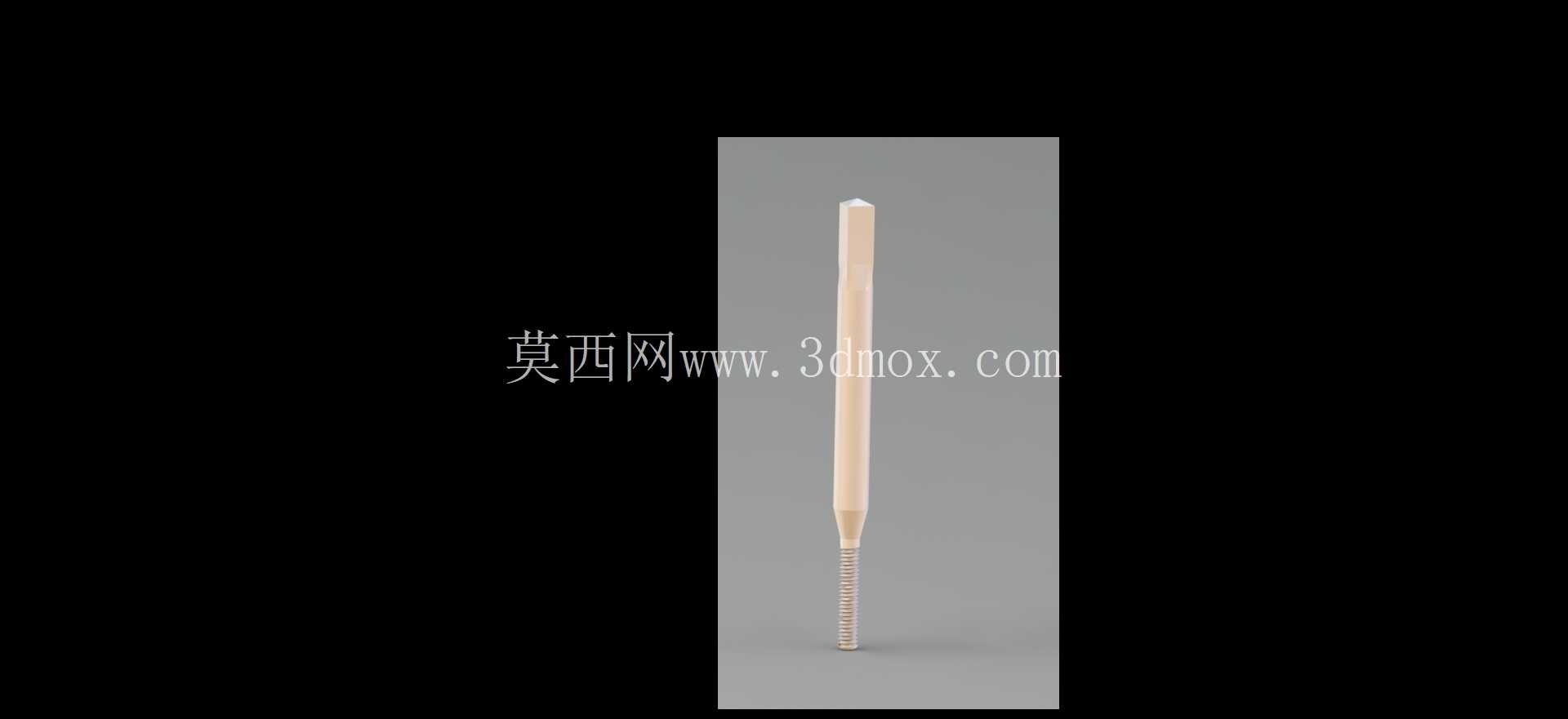

M2规格细牙常闭丝锥三维结构模型

在精密小尺寸螺纹加工场景中，这类细牙丝锥的应用覆盖了消费电子组装、精密仪器装调、小型通讯组件加工等多个对螺纹配合精度要求严苛的领域。日常做小螺孔攻丝作业时，很多新手容易忽略丝锥的结构匹配性，拿粗牙丝锥去加工细牙安装孔，最终要么出现螺纹滑牙，要么导致装配时螺钉锁附力矩不足，直接影响整套组件的连接可靠性。

这款丝锥的实际加工规格为M2×0.4，属于公制细牙螺纹范畴，对应的内螺纹小径需要控制在1.567mm到1.679mm之间，建模时特意把切削部分的锥角做了优化，导向段长度控制在3个螺距左右，既能够保证攻丝初始阶段的自动对中，又不会因为导向段过长导致盲孔加工时底部有效螺纹长度不足。很多做精密结构件的工程师都有体会，M2级别的小丝锥最容易在排屑环节出问题，切屑卡滞在槽内轻则刮伤螺纹牙型，重则直接扭断丝锥留在孔内，造成整个精密零件报废，所以这款模型在槽型设计上采用了直槽结构，槽底圆弧过渡做了加大处理，能够让0.4螺距产生的带状切屑顺着槽体顺利排出，减少切削阻力的堆积。

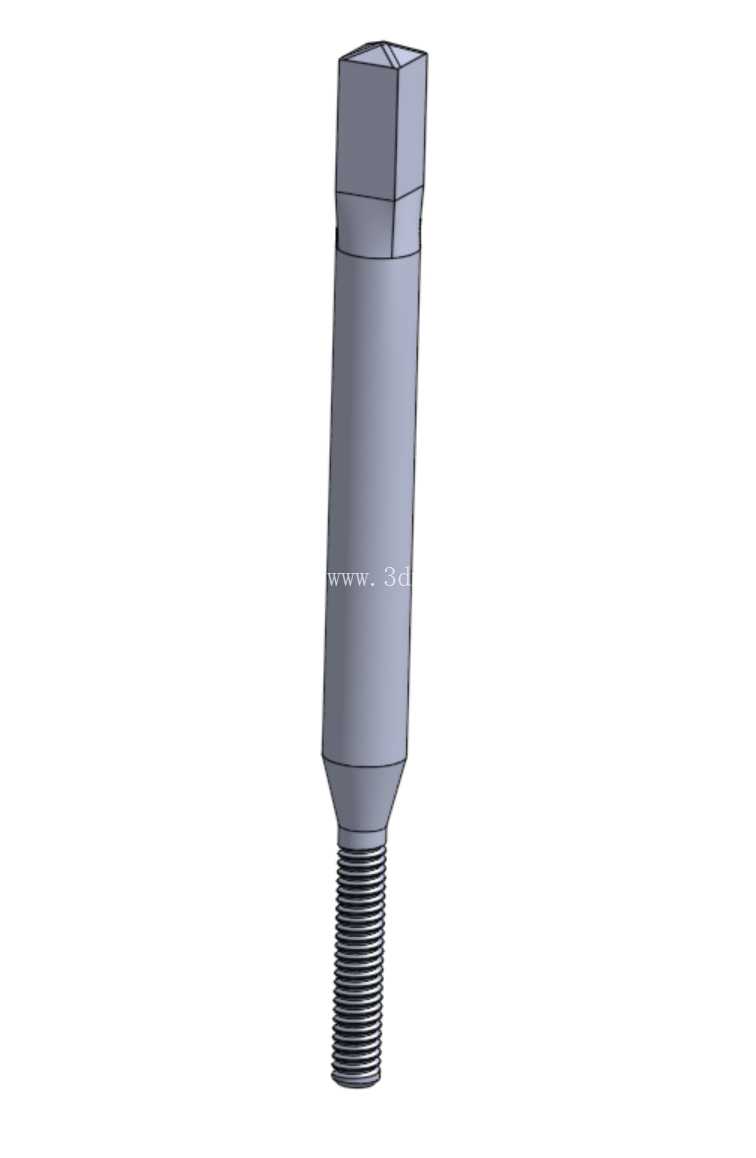

从外形结构来看，丝锥整体分为方头夹持段、柄身、切削锥、校准牙段几个部分，方头的对边尺寸严格按照机用丝锥的夹持标准设计，能够适配常规的丝锥夹头装夹，不会出现夹持打滑导致的攻丝扭矩传递失效问题。柄身直径略小于螺纹大径，这样的设计可以减少丝锥在进入底孔时的摩擦阻力，尤其是在加工深度超过3倍螺径的深孔时，细柄结构能够避免柄身和已加工螺纹表面产生剐蹭，保护已成型的牙型表面粗糙度。校准段的牙型经过全齿形建模，每个牙的牙型角严格控制在60度公制螺纹标准范围内，中径尺寸的公差带按照H2级精度设计，加工出来的内螺纹可以和6g级外螺纹实现顺畅配合，既不会出现配合过紧导致的锁附卡顿，也不会因为间隙过大产生连接松动。

在实际产线应用里，这类小规格细牙丝锥常被用在通讯设备的屏蔽罩安装孔加工、小型传感器外壳螺纹孔加工、消费电子内部的结构件连接孔加工场景，这些场景的零件大多采用铝合金、锌合金或者工程塑料材质，攻丝时的线速度需要控制在合理区间，丝锥的结构刚性直接决定了加工时的断刀概率。建模过程中特意对切削刃的前角后角做了还原，前角设置在8到10度之间，针对有色金属加工可以减少切削积屑瘤的产生，后角控制在6度左右，既保证刃口的锋利度，又能避免刃口强度不足导致的快速磨损。

很多做三维建模的新手在绘制丝锥模型时，容易把整个螺纹段都做成全齿切削结构，忽略了切削锥和校准段的功能区分，实际上靠近前端的切削锥是承担主要切削负荷的部分，每个齿的切削量按照锥度逐级分配，而后面的校准段主要是用来修光牙型、引导丝锥进给，不承担主要切削任务，如果结构设计上把两者混为一谈，实际加工时就会出现攻丝扭矩过大、螺纹表面粗糙度差的问题。另外这款丝锥的常闭结构设计，主要是针对盲孔攻丝场景做的优化，前端切削部分不会过度切削孔底的材料，能够保证盲孔底部的壁厚强度，避免在薄壁零件上攻丝时出现钻穿的问题。

从安装边界来看，丝锥的总长度控制在常规小规格机用丝锥的标准范围内，装夹时夹头的夹持位置需要避开柄身和螺纹段的过渡区域，防止夹持力导致过渡位置产生应力集中，在高速攻丝作业时引发断裂。排屑槽的螺旋角度为0度，也就是直槽设计，这种设计相比螺旋槽丝锥，刚性更好，更适合加工硬度偏低的有色金属和非金属材料，加工时切屑会沿着槽体向柄身方向排出，不会掉落到孔底影响加工深度。在做装配仿真时，需要注意丝锥和底孔的同轴度要求，M2级别的小丝锥对同轴度偏差非常敏感，哪怕只有0.1mm的同轴度误差，都可能导致攻丝时丝锥受到侧向力而折断，所以在对应的工装设计中，钻套的导向精度需要控制在0.05mm以内，才能保证丝锥的使用寿命和螺纹加工质量。
