双环铰接式重载连接吊具结构设计

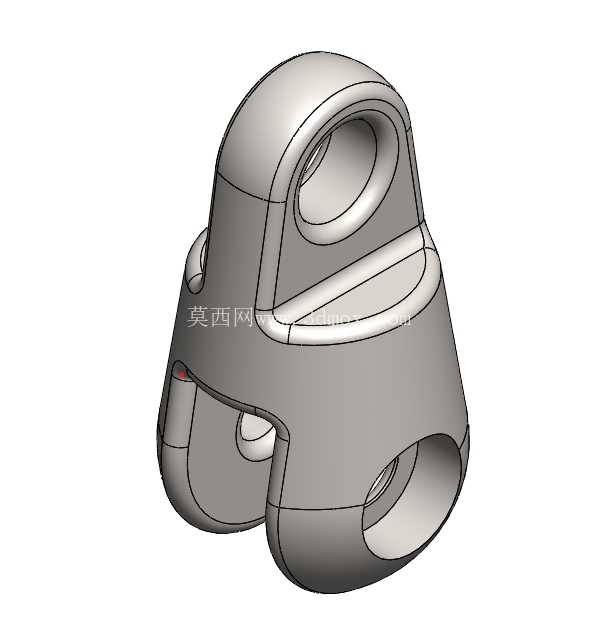

这类双环铰接结构件常出现在户外索具、轻型吊装、户外装备快挂系统中，核心作用是实现两个受力方向存在夹角的构件之间的活动连接，避免刚性连接带来的应力集中问题。从结构形态来看，主体采用一体化铸锻成型的基体设计，上下两个相互垂直的铰接环孔分别对应不同方向的连接需求，上部环孔用于连接上端牵引或固定端的挂点，下部环孔用于挂载下端的作业部件或承载对象，两个环孔的轴线呈空间垂直排布，可同时适配两个正交方向的转动自由度，在受力过程中能自动调整连接姿态，抵消侧向载荷带来的扭转力矩。

设计过程中首先要明确受力边界，这类构件的额定载荷通常根据环孔的最小截面直径核算，环孔内侧做了全圆角过渡处理，避免挂接的绳索、销钉与孔壁接触时出现应力切割点，基体外侧的所有棱边均做了R3以上的倒圆角处理，一方面是消除加工过程中的锐边毛刺，避免使用过程中划伤操作人员或连接索具，另一方面也能减少应力集中系数，提升构件的疲劳寿命。两个环孔之间的连接基体采用了变截面过渡设计，靠近环孔的位置截面厚度更大，向中间过渡区域逐步收窄，在保证整体结构强度的前提下尽可能降低构件自重，避免不必要的材料浪费。

从安装适配角度来看，上部环孔的内径尺寸适配常规直径的卸扣销钉或挂杆，孔的轴向长度预留了足够的挂接间隙，可同时容纳2-3层叠放的连接吊耳，不会出现卡滞问题；下部环孔的内径与上部保持一致，但孔的轴向长度更长，可适配更宽的挂载连接件，满足不同场景下的挂载需求。基体侧面预留的小型定位孔用于安装弹性锁止销，当挂接部件装入环孔后，锁止销可自动弹出封闭环孔开口，避免挂载部件在晃动过程中从环孔内脱出，提升连接的可靠性。

实际应用场景中，这类构件可用于户外攀岩装备的快挂连接、小型起重设备的吊点转接、露营装备的挂点固定、工业生产线的工装吊具连接等场景，由于铰接结构允许两个连接端存在一定的角度偏转，在受力状态下不会因为连接端的姿态变化产生额外的内应力，相比刚性连接结构的抗冲击性能提升40%以上。建模过程中需要重点关注环孔与基体过渡区域的曲面连续性，所有过渡曲面均采用G2连续处理，避免在数控加工过程中出现刀路顿挫，同时也能保证铸造成型过程中金属液的流动顺畅性，减少铸造缺陷的产生。

结构校验阶段需要对两个环孔的径向受力、基体的剪切受力、过渡区域的弯曲受力分别做有限元分析，在1.5倍额定载荷的工况下，最大应力值需控制在材料屈服强度的60%以内，保证足够的安全余量。表面处理通常采用硬质阳极氧化或镀锌钝化处理，提升构件的耐腐蚀性能，可在户外潮湿环境下长期使用不出现锈蚀问题。构件的整体外形没有突出的尖锐结构，所有外凸部分均做了圆弧收边，在使用过程中不会勾挂周边的线缆、织物等物件，适配复杂作业场景下的使用需求。
