汽车传动用行星齿轮箱结构三维设计

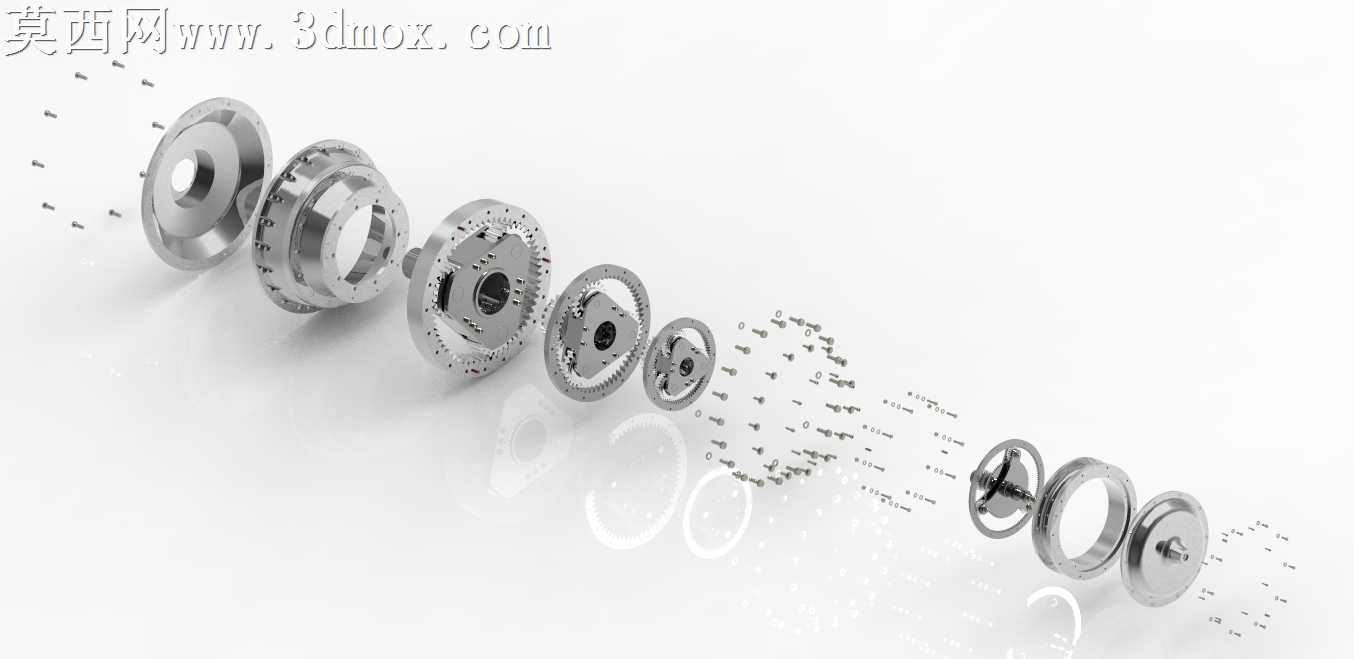

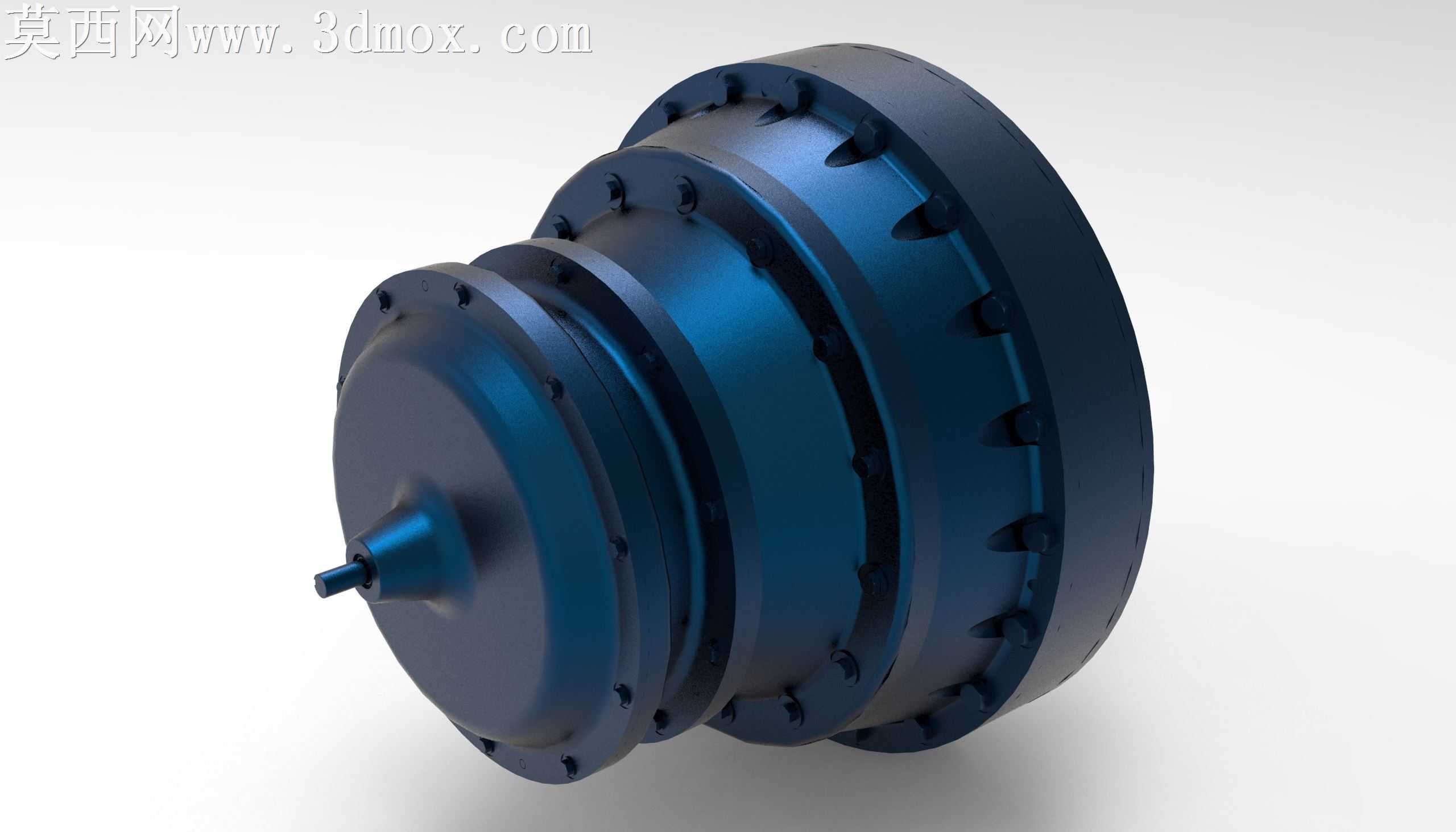

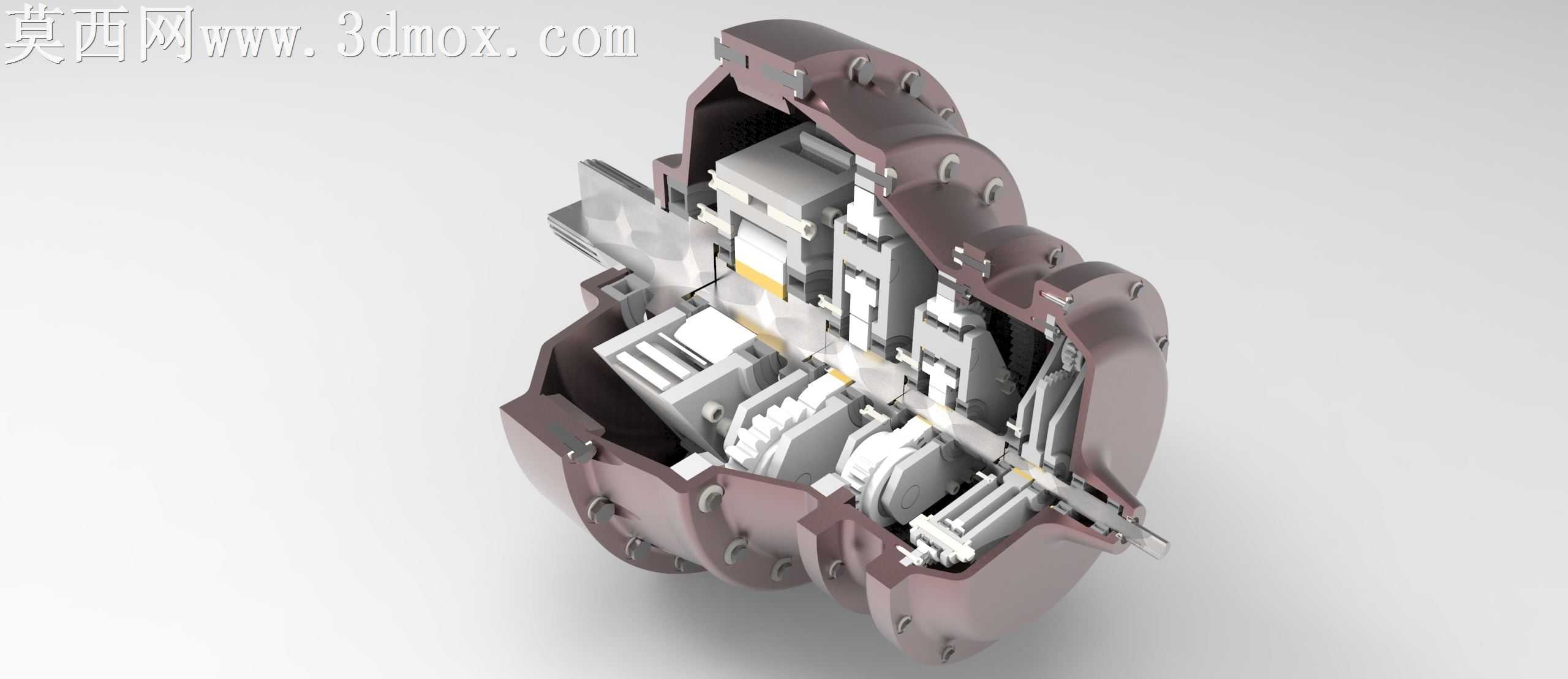

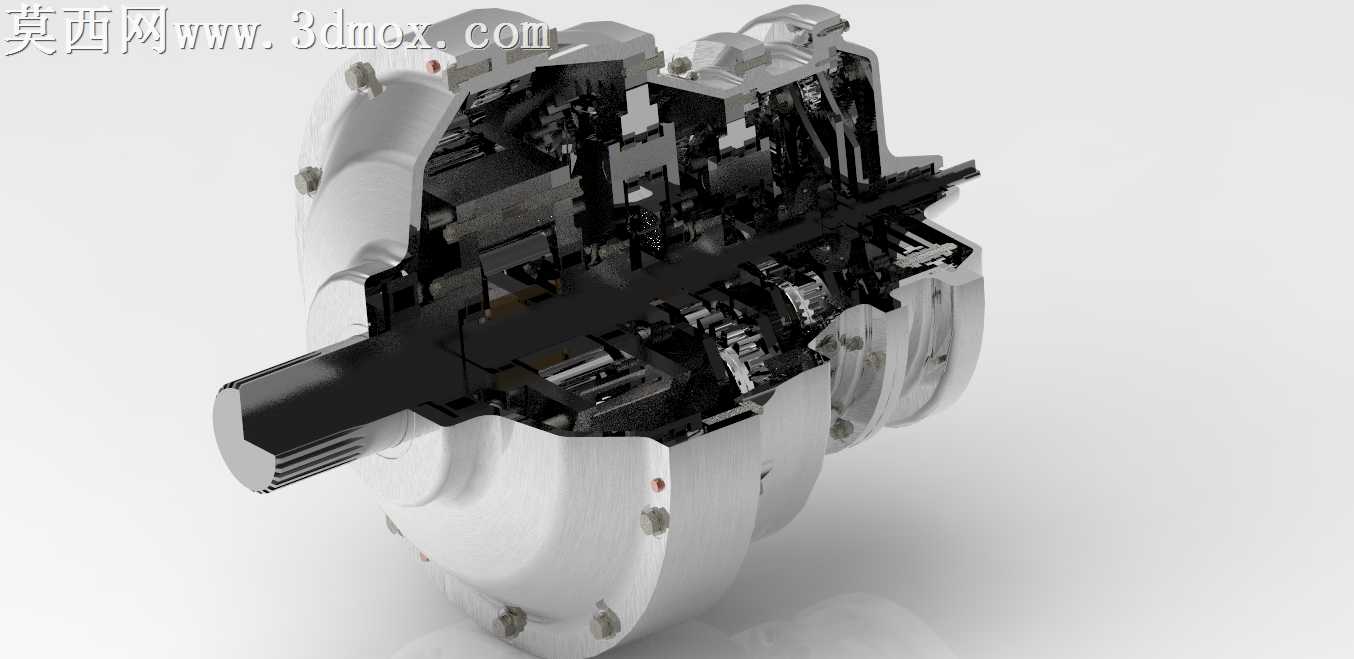

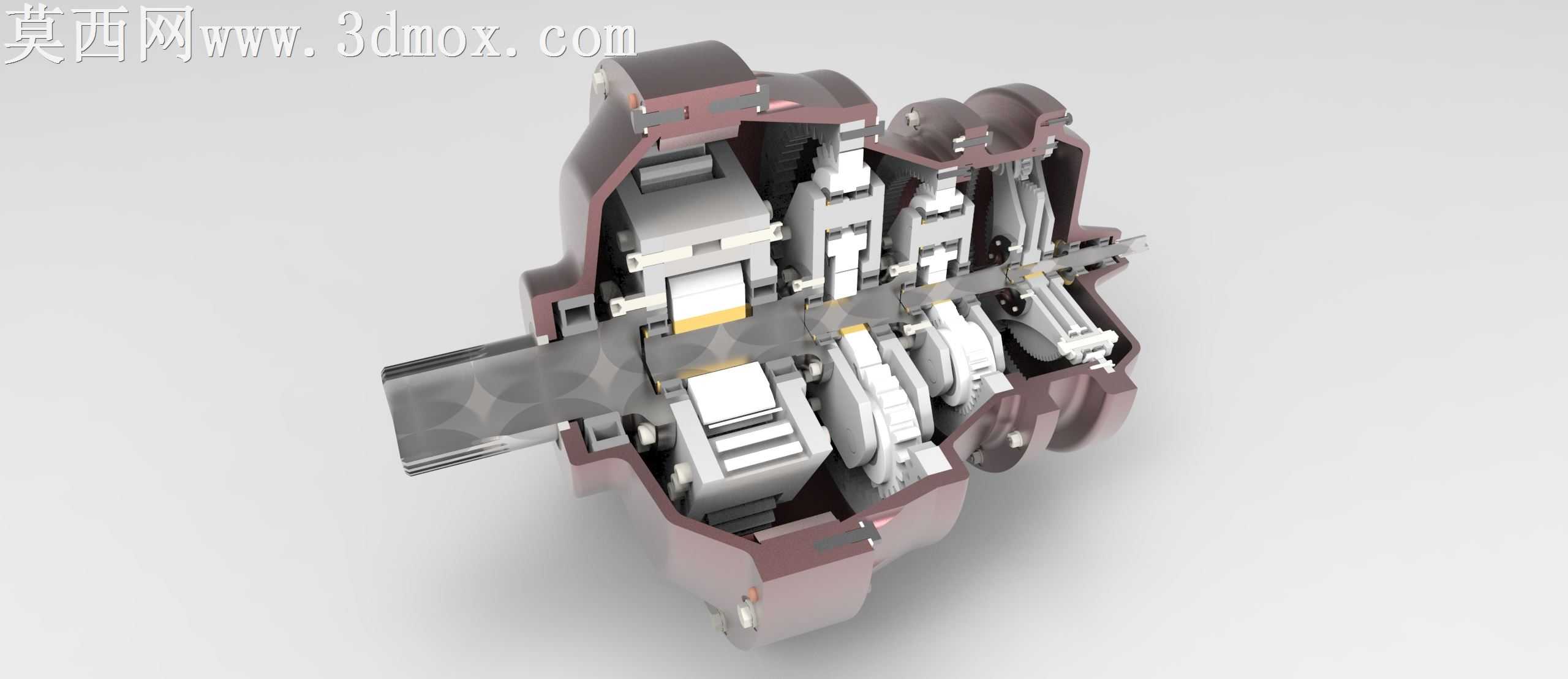

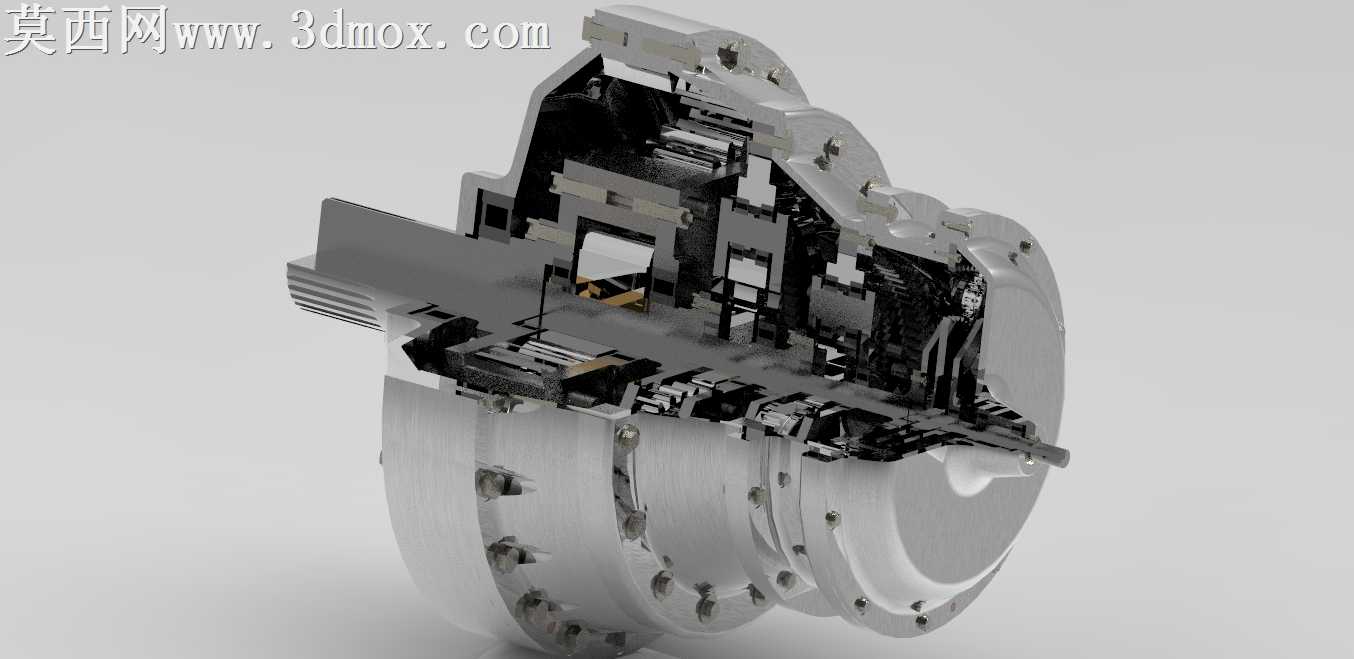

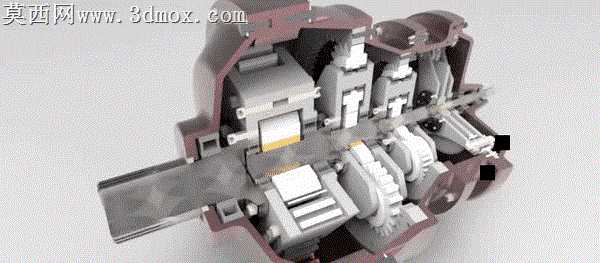

本作品为汽车传动系统配套的行星齿轮箱三维设计成果，建模阶段严格遵循行星轮系的传动比设计逻辑，先完成核心传动参数的校核计算，确定太阳轮、行星轮、内齿圈的模数、齿数、压力角等核心参数后，在三维建模环境中逐一生成各传动零件的基础特征：针对输入轴、输出轴类回转零件，采用旋转凸台特征完成主体轮廓构建，再通过拉伸切除、倒角、圆角等细节特征完成键槽、轴肩、密封位的结构设计，保证轴类零件的装配定位精度；针对各类齿轮零件，先通过参数化草图绘制齿廓渐开线，经阵列、拉伸生成轮齿结构后，同步完成轮毂、减重孔、安装定位孔的特征设计，确保齿轮啮合的侧隙、重合度符合传动设计要求；针对箱体类壳体零件，采用抽壳、多步拉伸切除的方式完成内腔、轴承安装位、螺栓连接孔、密封槽的结构设计，兼顾壳体的结构强度与轻量化需求。装配阶段采用自底向上的装配逻辑，先完成行星轮与行星架的子装配，添加齿轮啮合配合、转动副约束，再依次装入太阳轮、内齿圈、输入输出轴、轴承、密封件、紧固件等附属零件，全程校验各零件间的干涉情况，调整配合公差保证传动链路无卡滞、无错位。渲染阶段针对不同零件赋予适配的材质属性：壳体零件采用哑光白色金属漆材质，模拟铸铝壳体的表面喷涂效果；传动齿轮、轴类零件采用高反光合金钢材质，添加细微的表面粗糙度纹理还原机加工金属质感；密封件、紧固件分别赋予黑色橡胶、镀锌金属材质，通过场景布光突出齿轮箱的剖面结构，清晰展示内部多级行星轮系的排布逻辑、动力传递路径，直观呈现该行星齿轮箱结构紧凑、传动比大、承载能力强的设计特点，可用于汽车传动系统的结构教学、方案展示与设计参考。
