蜗轮蜗杆传动结构减速装置三维设计

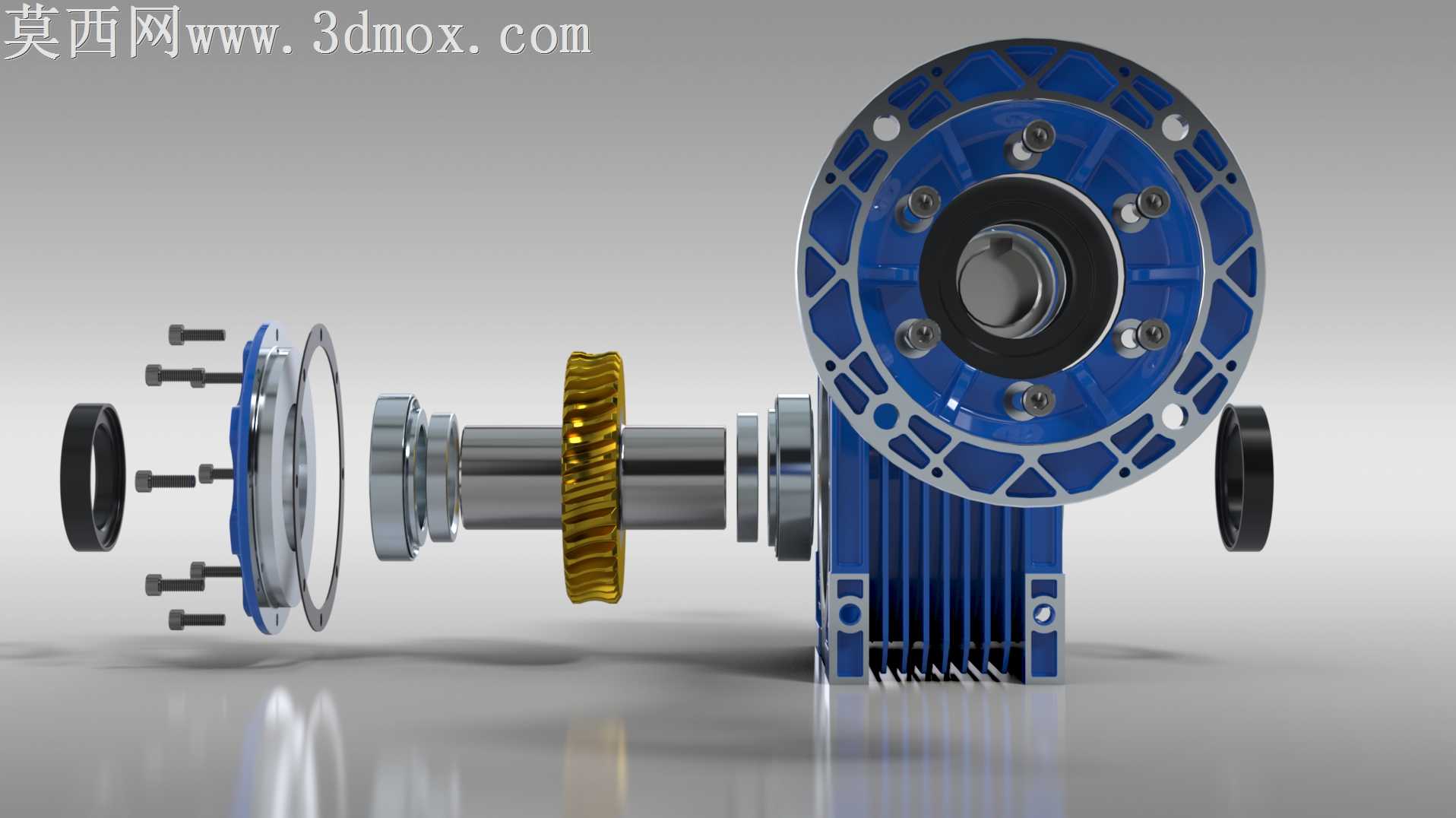

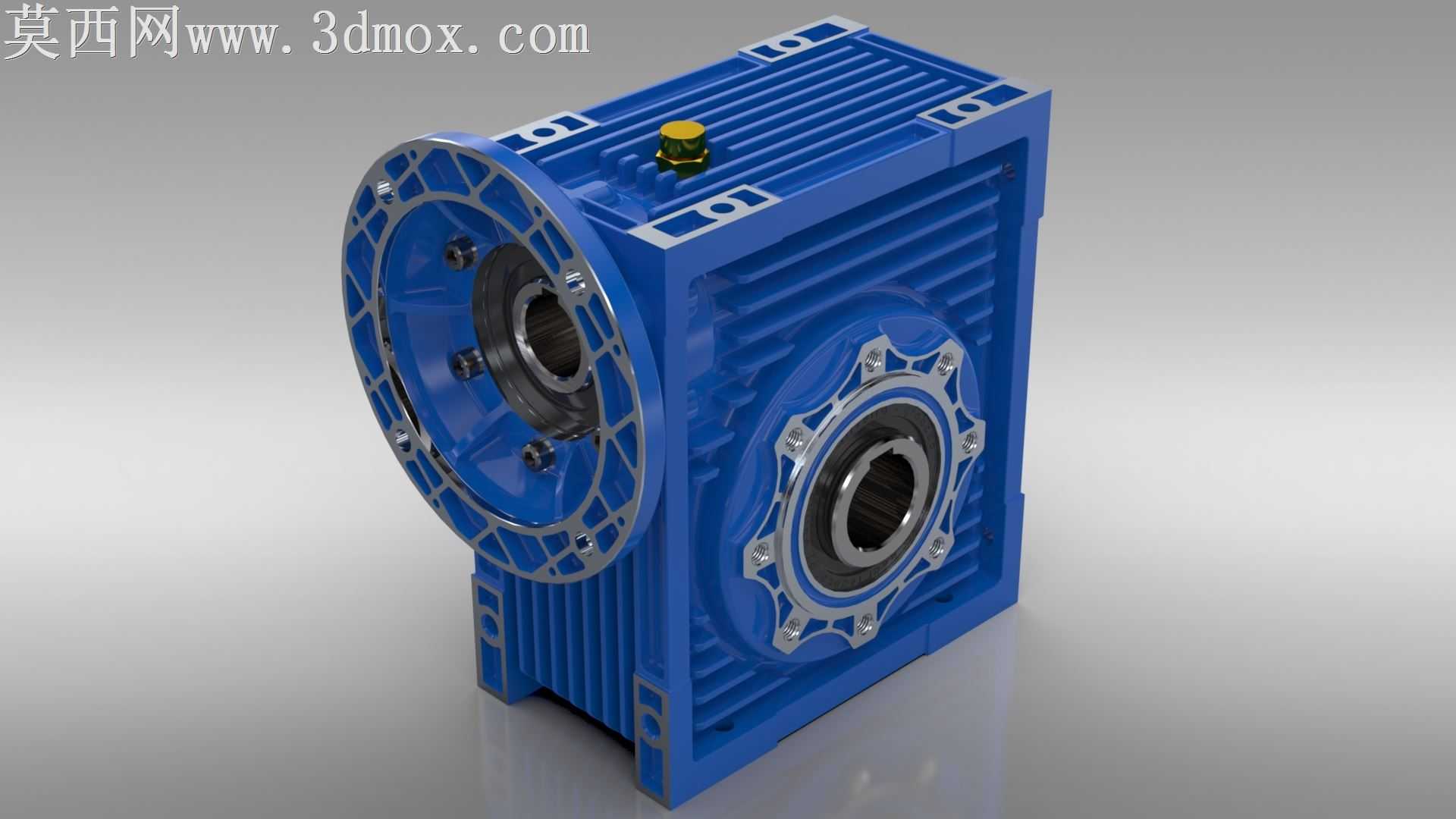

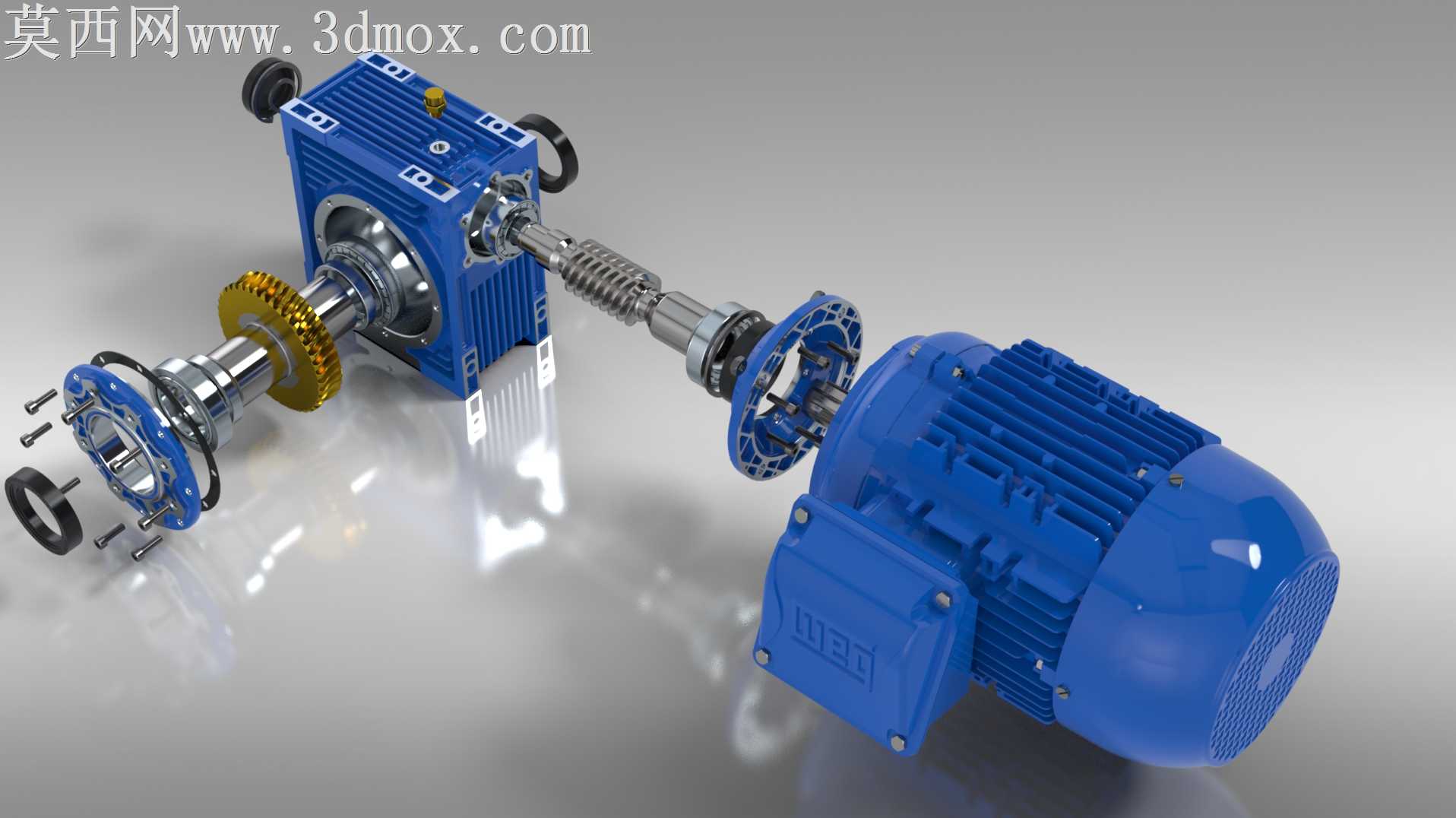

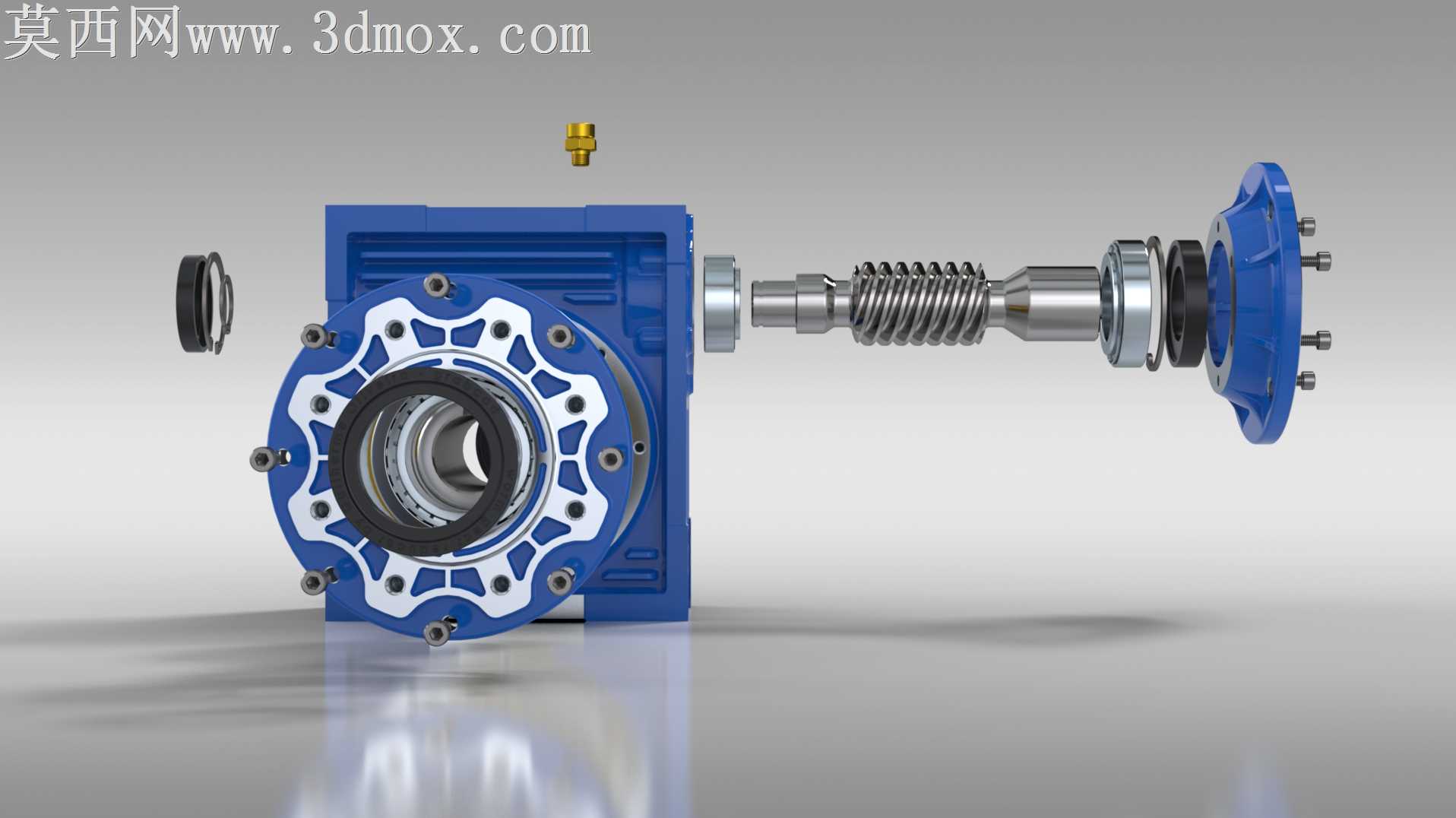

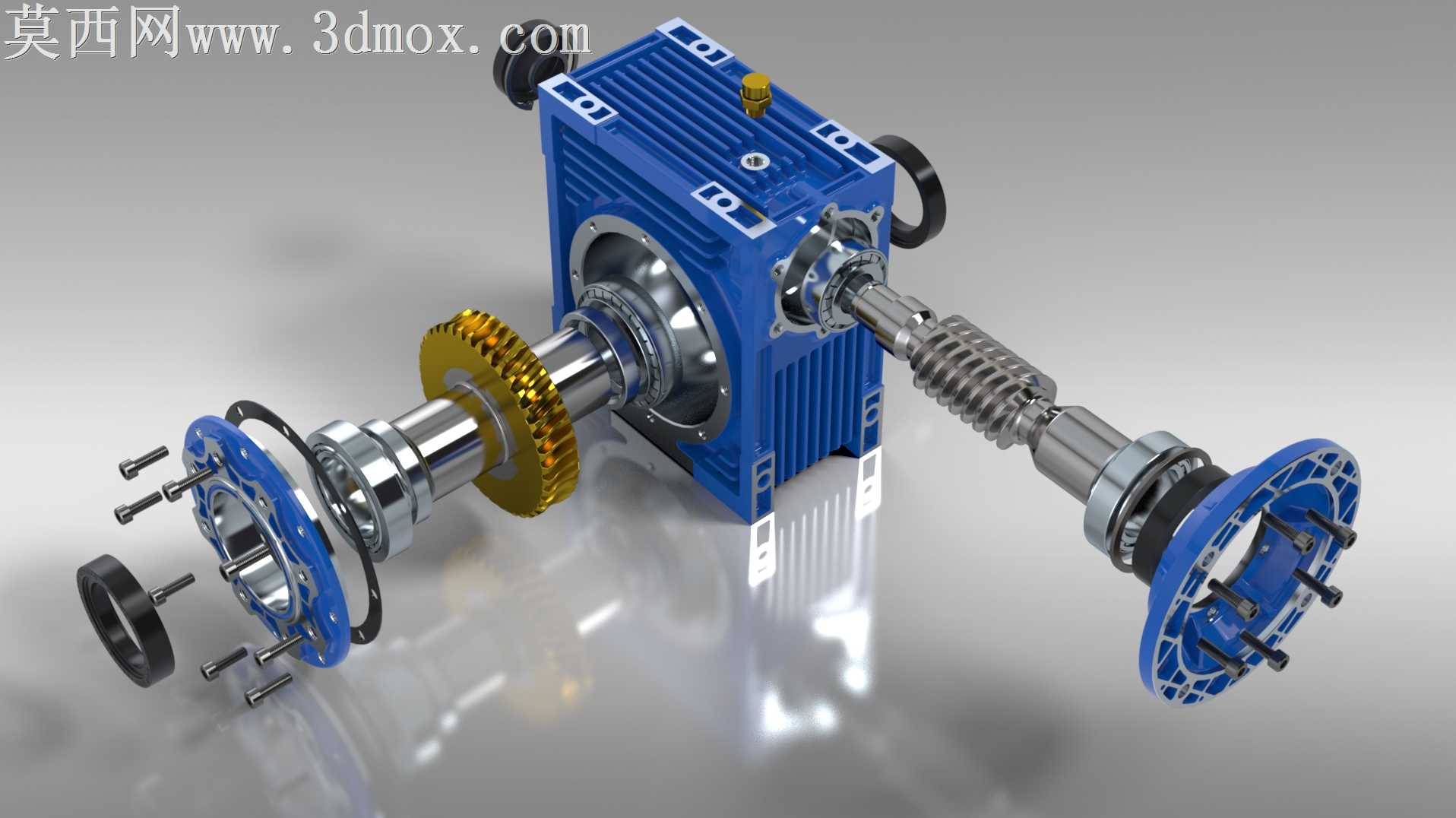

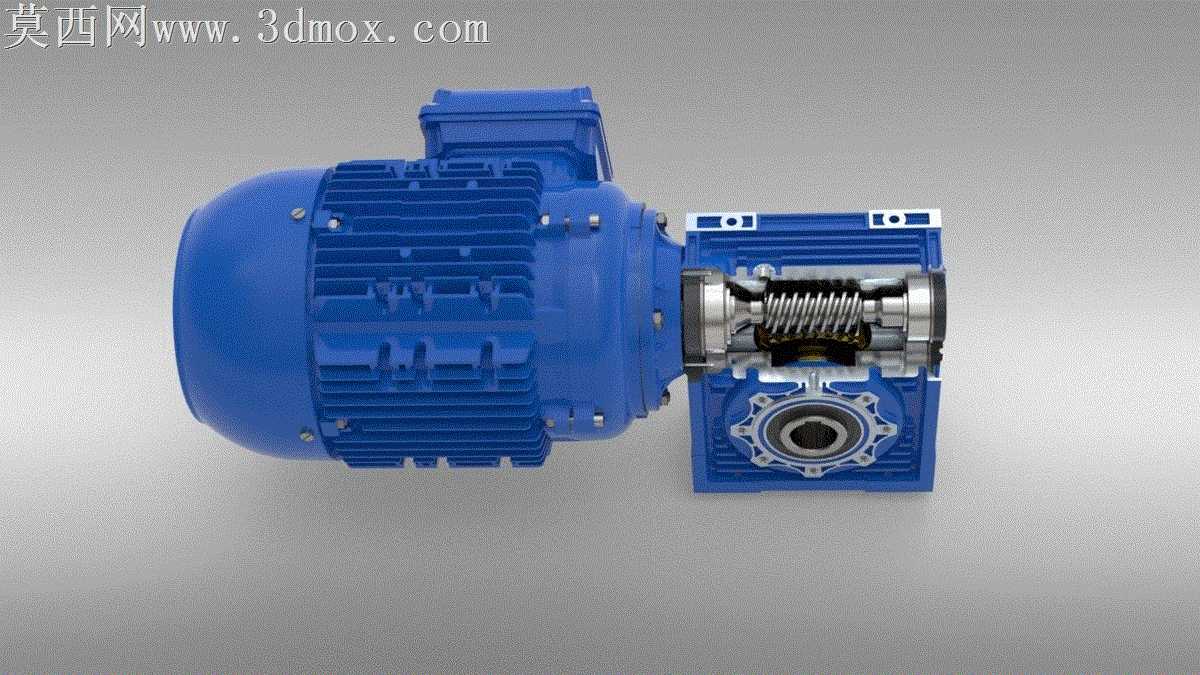

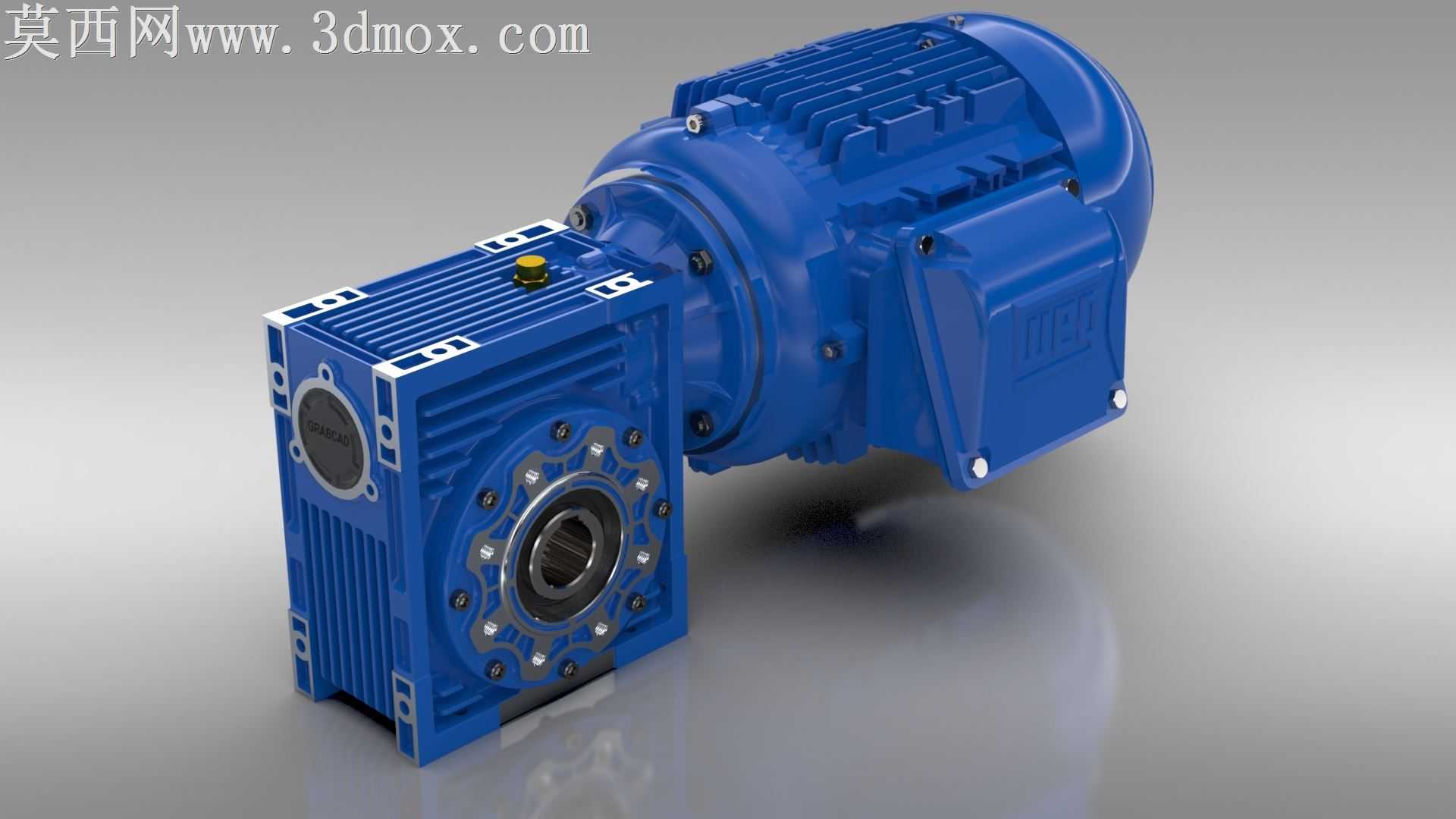

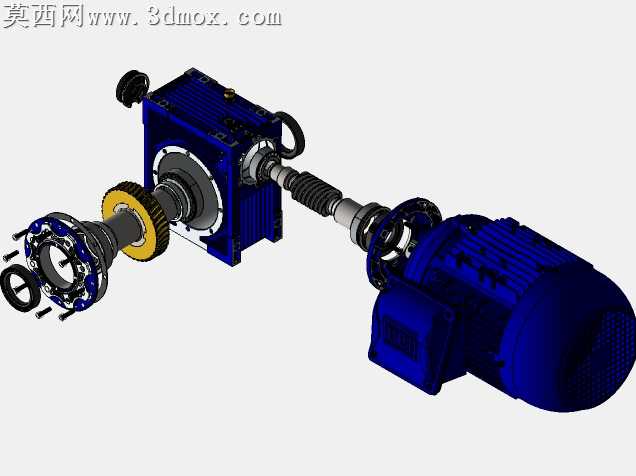

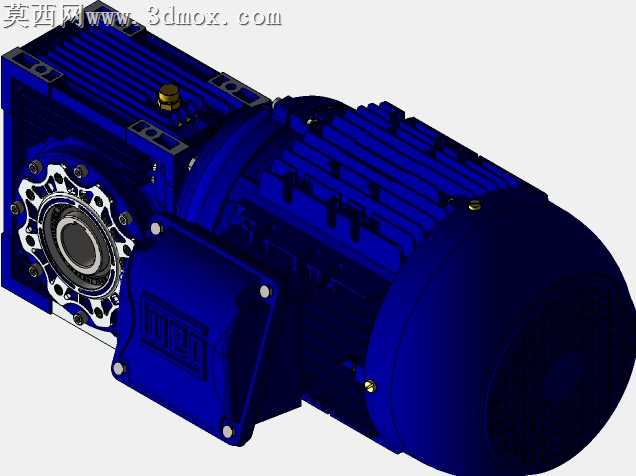

本作品为蜗轮蜗杆结构的减速传动装置，采用三维参数化建模方式完成全零件构建与整机装配，建模过程中严格遵循机械设计规范对各传动部件的尺寸进行约束，保证各配合位置的公差符合实际装配要求。建模阶段首先完成核心传动副的构建：针对蜗轮轮齿部分，采用参数化齿廓生成方式，依据给定的传动比参数完成齿形的精确绘制，保证40齿蜗轮与4头蜗杆的啮合间隙处于合理范围，避免传动过程中出现卡滞或侧隙过大的问题；蜗杆部分完成轴身、齿段、安装轴颈的分步建模，对轴肩、键槽等安装定位结构做了细节还原，保证与轴承、连接法兰的配合尺寸准确。箱体部分采用一体化铸造型腔的建模思路，还原了箱体外部的散热筋结构、安装吊环、注油孔、端盖定位止口等细节，对箱体内部容纳蜗轮蜗杆的型腔做了干涉检查，确保传动部件运转时不会与箱体内壁发生碰撞。两端的连接法兰、端盖、紧固件均按照标准件参数完成建模，螺栓的螺纹细节、端盖的密封槽结构、法兰的连接孔位都做了精细化还原，所有紧固件装配后均完成全局干涉检查，排除零件间的不合理重叠。渲染阶段采用金属与工程塑料结合的材质方案：箱体部分赋予蓝色哑光工业漆材质，还原实际工业减速箱的外观质感；金属传动部件根据功能区分材质，蜗轮齿圈赋予黄铜材质体现耐磨特性，蜗杆、轴类零件赋予抛光钢材材质，紧固件做发黑处理的金属质感，法兰端盖做蓝色漆面与箱体视觉统一；场景搭建采用影棚级柔光环境，添加地面反射效果突出装置的金属质感与结构层次，通过爆炸视图的呈现方式清晰展示各零件的装配顺序与位置关系，直观呈现减速装置的内部传动逻辑。设计过程中充分考虑了装置的传动性能参数，还原了给定传动比下的结构匹配关系，对输入输出端的连接结构做了适配性设计，可直观展示动力从蜗杆端输入、经过蜗轮副减速后从蜗轮轴端输出的完整传动路径，各支撑位置的轴承安装位、密封结构都做了完整呈现，完整还原了蜗轮减速器的实际结构组成与装配逻辑。
