同轴式斜齿轮减速箱结构三维设计

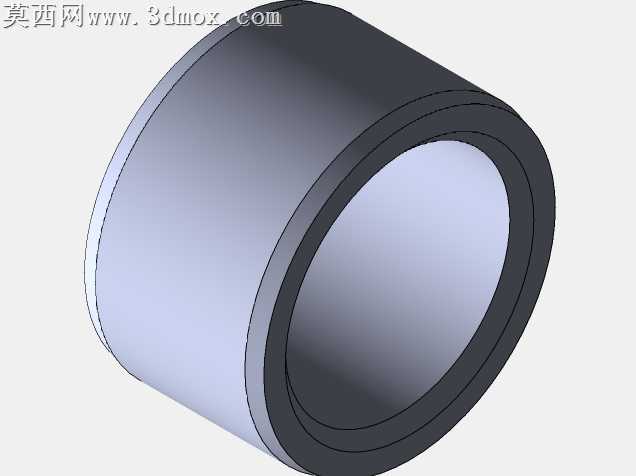

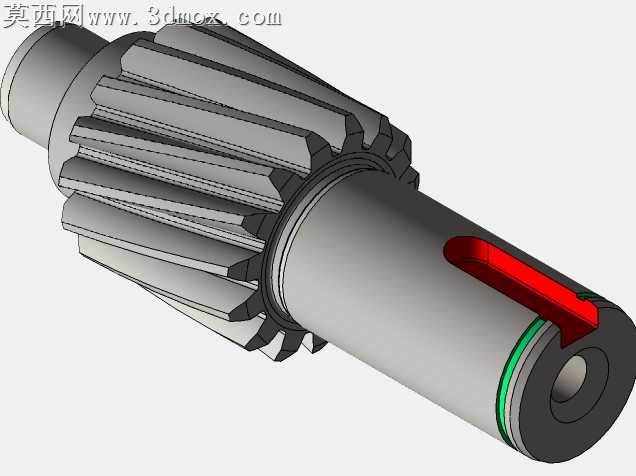

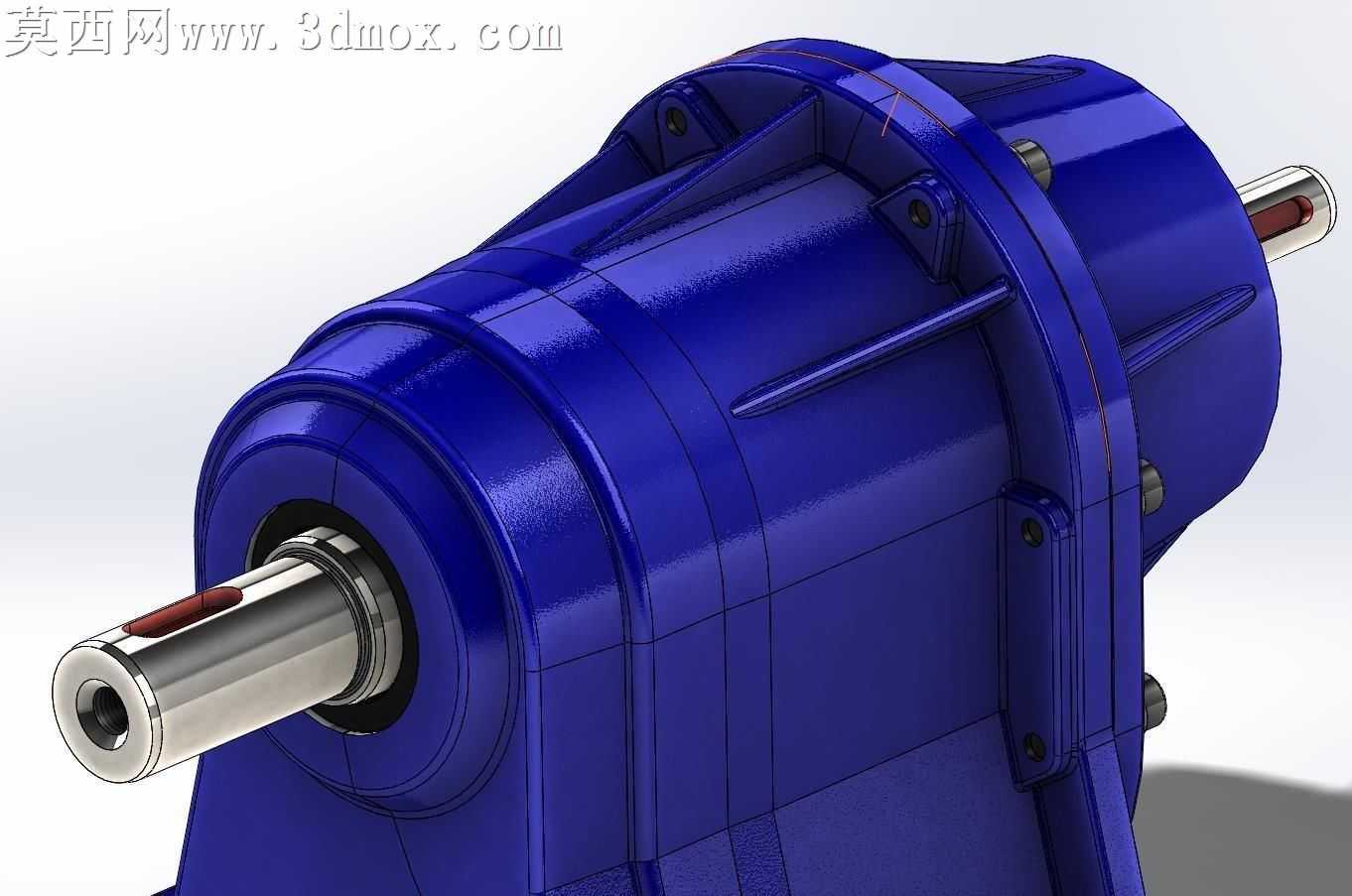

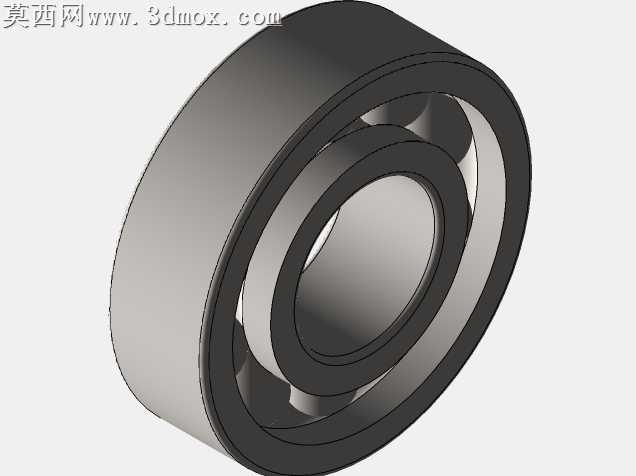

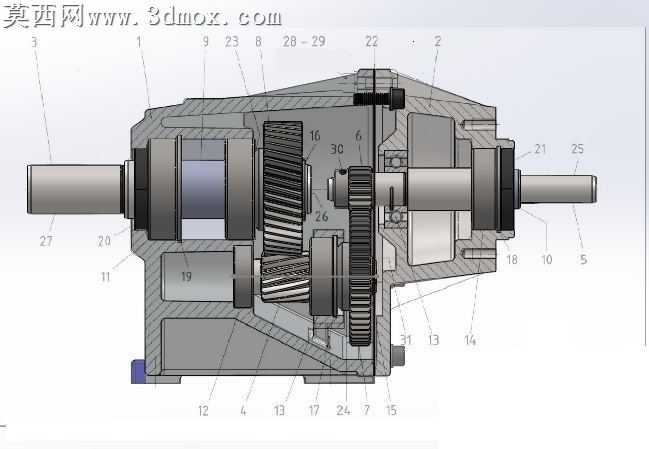

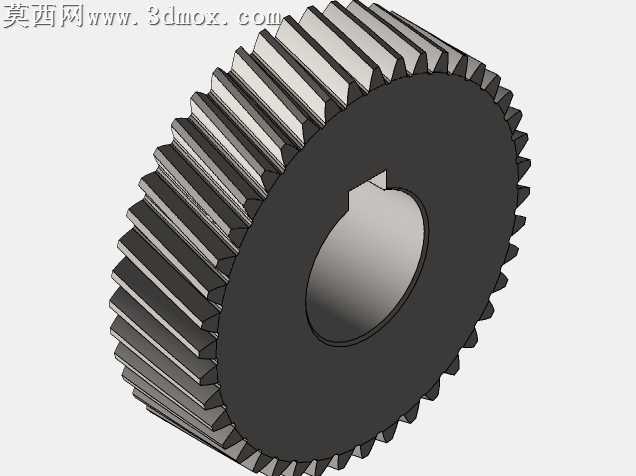

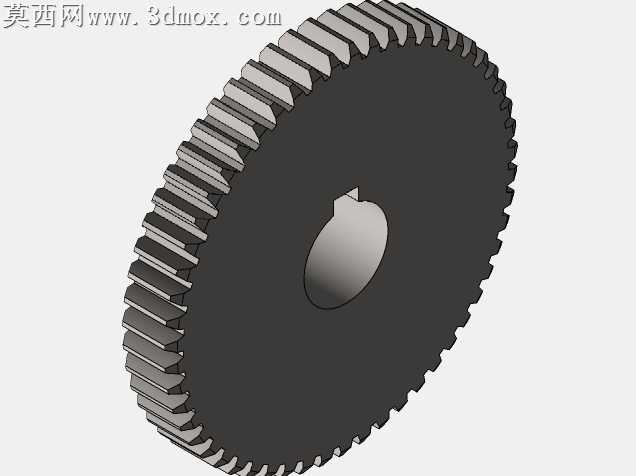

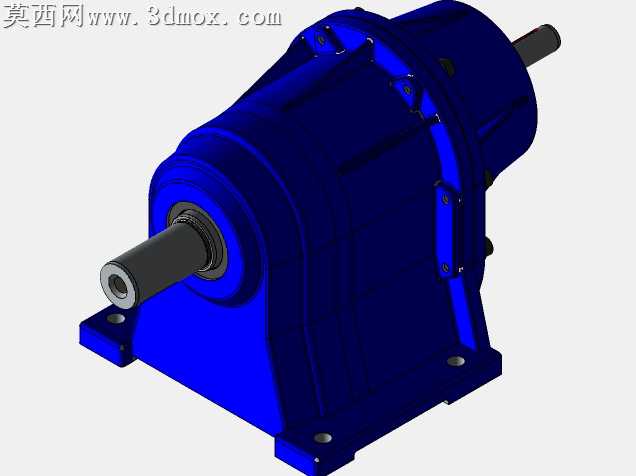

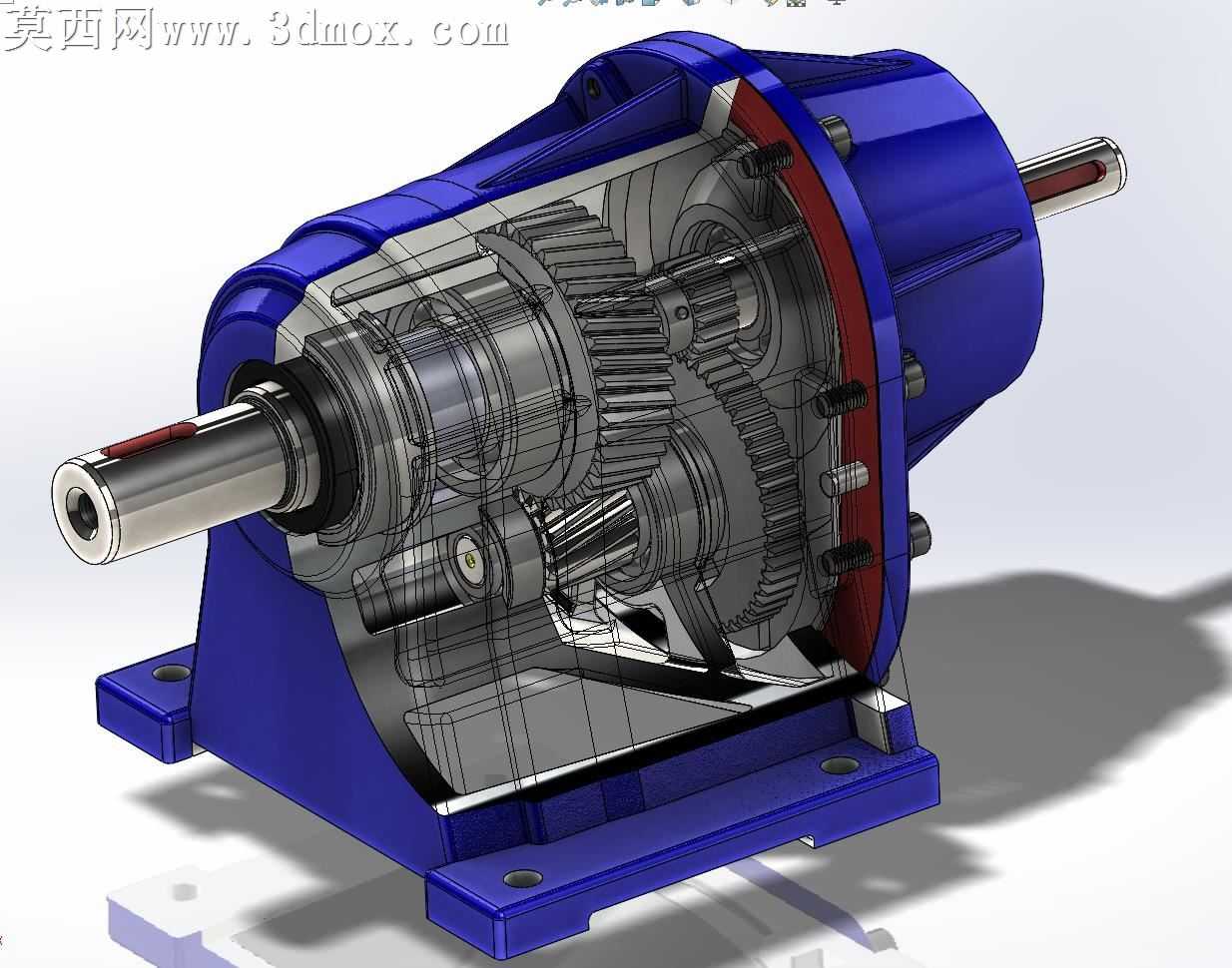

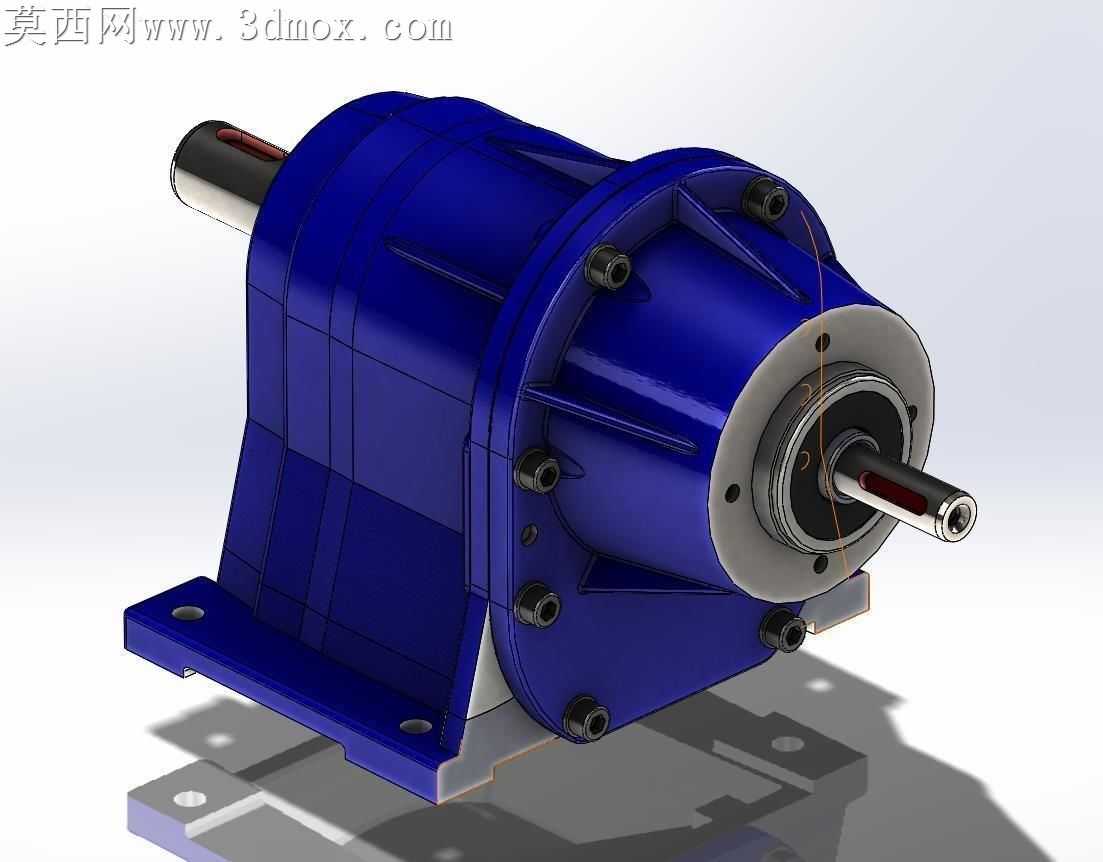

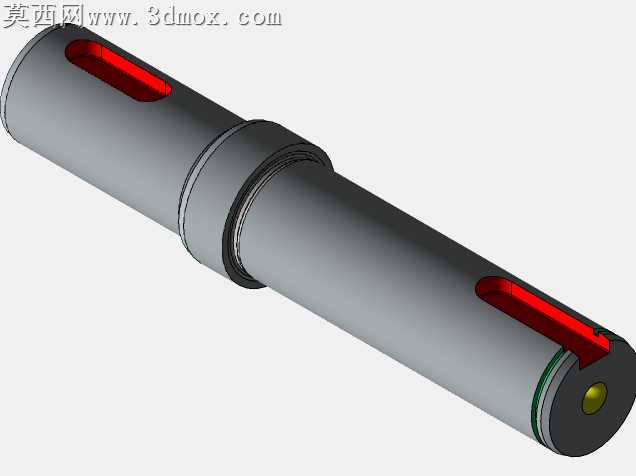

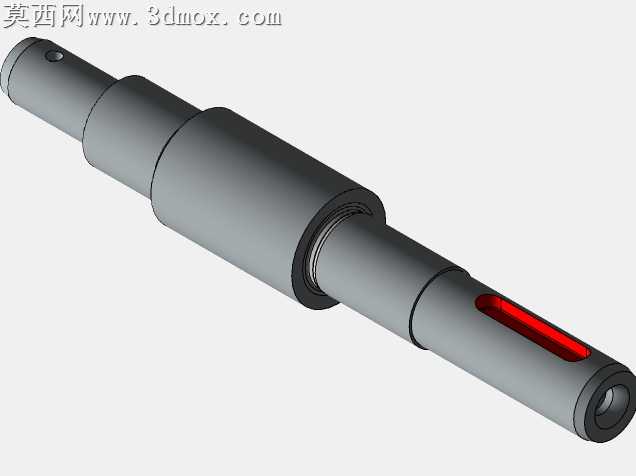

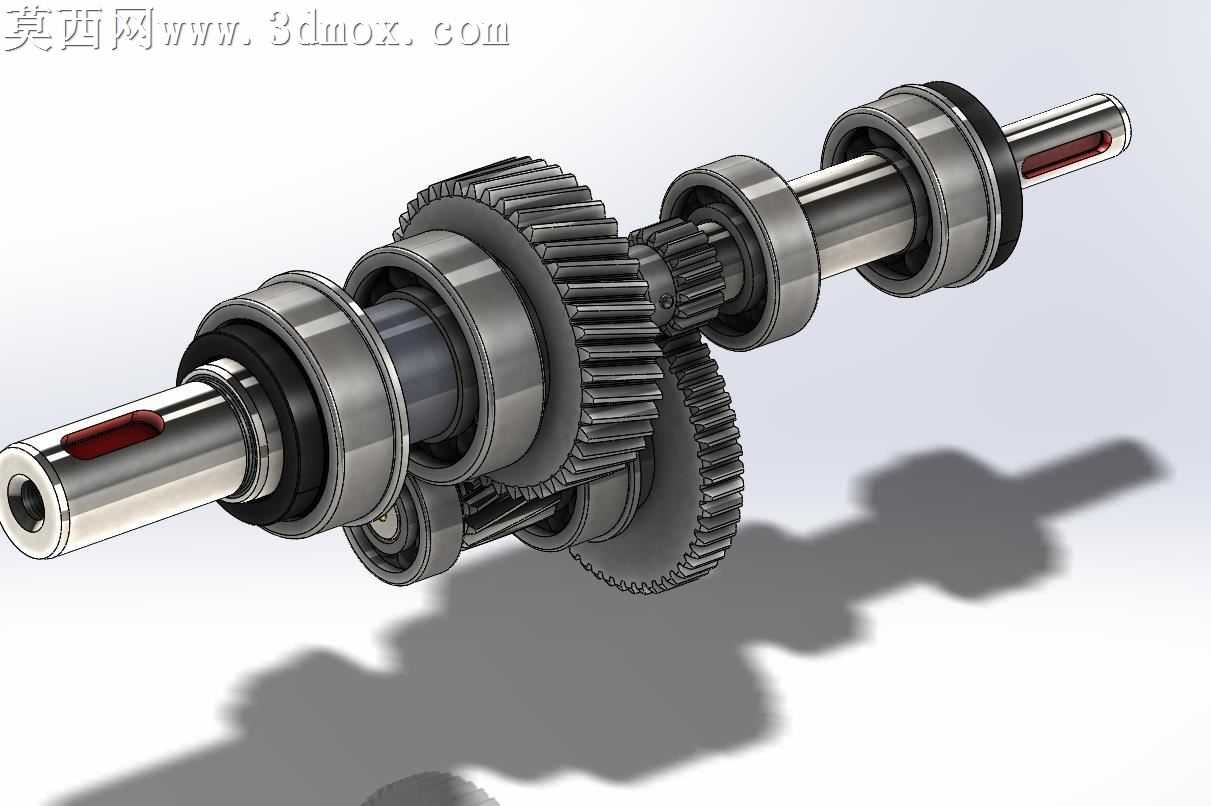

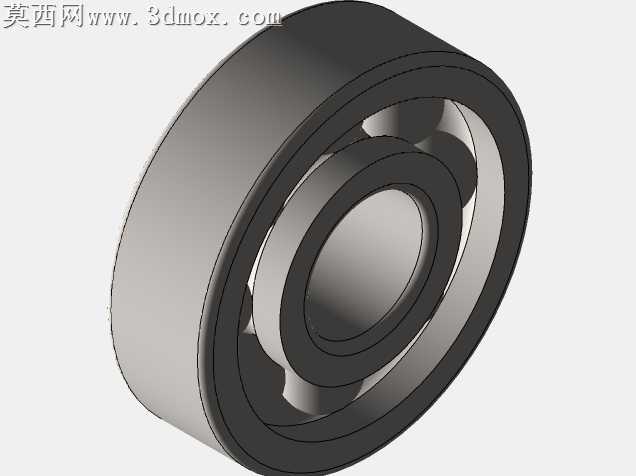

本作品为同轴式斜齿轮减速箱的三维结构设计，采用自上而下的设计逻辑完成整体建模，完整还原了减速箱从外部壳体到内部传动组件的全部结构细节。建模过程中先搭建整体传动布局框架，确定输入轴、中间传动组件、输出轴的同轴位置关系，再逐步细化各个零部件的结构特征，保证各传动部件之间的装配间隙、啮合位置完全符合机械设计规范，避免出现干涉错位的问题。模型采用半剖视的展示形式，将外部蓝色涂装的铸铁壳体做半透明线框处理，能够清晰呈现内部多级斜齿轮的啮合排布、轴承的安装定位、轴系的支撑结构、端盖的密封连接结构以及底座的安装固定结构，直观展现减速箱的动力传递路径。材质渲染方面，外部壳体赋予哑光蓝色金属漆材质，还原工业减速设备的典型涂装质感；内部传动齿轮、传动轴赋予抛光钢材材质，体现金属加工件的光洁质感；端盖密封件、输入输出轴伸出端的密封组件赋予橡胶类哑光材质，不同材质的区分让模型结构层次清晰，视觉辨识度高。结构设计上，该减速箱采用多级斜齿轮传动结构，相比直齿轮传动具备更高的承载能力与更平稳的传动性能，能够有效降低运行过程中的噪音与振动；箱体采用一体化铸造底座搭配剖分式壳体结构，既保证了整体结构的刚性，也方便内部组件的装配与后期维护；输入输出轴采用同轴布局，能够适配安装空间紧凑的传动场景，两端的轴承支撑结构保证了轴系运行的稳定性，端盖的密封结构能够避免润滑油渗漏同时阻挡外界粉尘进入箱体内部。建模过程中对每一个零部件的尺寸参数都做了规范约束，齿轮的模数、齿数、齿宽参数，轴的直径、台阶定位尺寸，壳体的壁厚、安装孔位尺寸都经过合理性校验，保证模型具备实际生产参考价值，可用于机械结构教学、传动方案演示、设备选型参考等场景。
