双铰耳U型连接支座结构设计

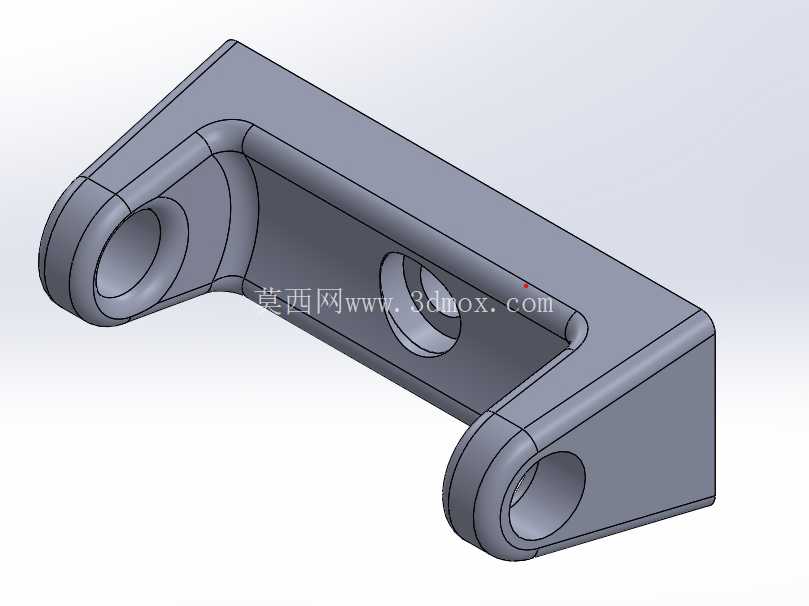

　　这款双铰耳U型连接支座，是工业铰接传动场景中常用的受力连接件，日常在各类需要往复摆动、角度补偿的传动链路里都能见到它的身影，比如小型设备的舱门开合铰接、工装夹具的摆臂连接、轻型输送线的挡料机构铰接端，都需要这类结构来实现两个部件之间的转动连接同时传递径向载荷。从结构本身来看，主体采用U型槽式的主体构型，两端对称设置同轴的铰耳孔，中间腹板位置预留了一个贯通的安装孔，这种布局首先是为了匹配铰接副的安装需求：两端的铰耳孔用来穿装铰接销轴，和外部的摆臂、连杆类零件形成转动副，中间的安装孔则用来将支座本身固定在设备的安装基面或者机架立面上，实现整个铰接点的定位固定。设计过程中首先要考虑的是受力路径的合理性，当外部载荷通过铰接销轴传递到两端铰耳时，载荷会沿着铰耳的圆弧过渡区传导到U型主体的腹板位置，再通过中间的安装孔传递到固定基面，因此在铰耳和主体腹板的衔接位置，特意做了大圆角的过渡处理，避免直角衔接带来的应力集中问题，防止设备在长期交变载荷下出现衔接位置的疲劳开裂。铰耳的内孔做了等直径的贯通设计，孔壁预留了足够的壁厚，既可以满足普通销轴的直接穿装，也可以根据使用需求压装铜套或者自润滑轴承，适配不同转速、不同载荷等级的铰接场景，不需要额外对支座本体做二次加工就能适配多种配套零件。

　　从安装边界来看，两端铰耳的同轴度是整个零件加工和建模过程中的核心管控点，建模时两个铰耳孔的轴线需要完全重合，否则穿装销轴时会出现卡滞，长期使用还会出现单侧铰耳偏磨的问题；U型槽的内宽尺寸需要和配套铰接件的端部厚度留0.2-0.5mm的装配间隙，既保证铰接件转动时不会出现卡涩，也不会因为间隙过大导致铰接点出现横向窜动。中间腹板的安装孔位置做了局部的沉台设计吗，不对，看模型的结构，中间孔是直接贯通腹板，孔的周边没有额外的凸台，这是因为这个支座本身属于轻型载荷的铰接件，不需要过高的连接强度，平整的腹板背面可以完全贴合安装基面，保证安装后的稳定性，不会因为基面贴合不严出现固定螺栓松动的问题。

　　整个零件的外形没有多余的冗余结构，所有的外棱边都做了小倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能减少零件在热处理或者表面处理过程中的应力集中点。在实际选型使用时，需要根据铰接点的最大径向载荷来校核铰耳孔的壁厚以及腹板的厚度，如果是用于有冲击载荷的场景，还可以在铰耳孔的外侧增加加强筋结构，但这款基础款的支座已经能够覆盖大部分轻型传动、铰接场景的使用需求，比如小型自动化设备的门体铰链、检测设备的摆臂支撑座、户外设施的活动连接件等场景，都可以直接采用这个结构做适配，只需要根据实际安装空间调整U型槽的宽度、铰耳孔的直径以及整体的长宽尺寸，就能快速适配不同的安装需求。

　　建模过程中采用对称构型的设计思路，以中间腹板的中心面为对称基准，两端的铰耳结构完全对称，既减少了建模的特征数量，也能保证后续加工时的工艺性，不管是采用机加工还是压铸成型的工艺，对称结构都能降低加工装夹的难度，提高零件的生产效率。另外，U型槽的底部和腹板的衔接位置也做了圆弧过渡，避免槽底位置的应力集中，当铰接件在槽内摆动到极限角度时，也不会和槽底发生硬接触，预留的摆动空间可以满足常见的±45度范围内的摆动需求，如果需要更大的摆动角度，只需要加大U型槽的开口深度，调整铰耳的位置即可，整个结构的拓展性很强，可以作为基础铰接件的通用模板来使用。
