带侧支定位的长轴类支撑连接件结构

项目分类:通用五金配件 发布时间:2026-01-21 ID:1131138
  • 带侧支定位的长轴类支撑连接件结构
  • 带侧支定位的长轴类支撑连接件结构
  • 带侧支定位的长轴类支撑连接件结构
  • 带侧支定位的长轴类支撑连接件结构
  • 带侧支定位的长轴类支撑连接件结构
  • 带侧支定位的长轴类支撑连接件结构

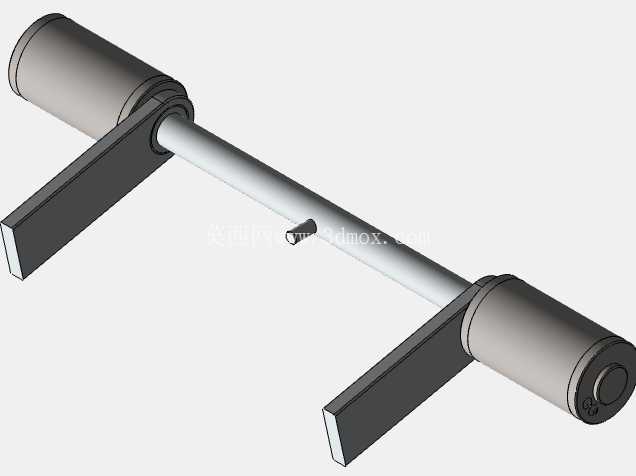

  该轴类支撑连接件在日常工装夹具、简易置物支撑结构、小型设备机架搭建场景中应用广泛,常作为横向承载杆件搭配端部安装座使用,侧置的短圆柱凸台主要承担周向防转、辅助定位的作用,避免长轴在承受径向载荷时出现绕自身轴线的转动偏移,保障支撑结构的受力稳定性。从结构设计逻辑来看,主体采用等直径长圆柱杆身,两端设置直径略大于杆身的圆盘式端帽,端帽与杆身采用同轴过渡设计,端帽端面做平整处理,可直接贴合安装基准面完成轴向定位,无需额外加装轴向挡圈等紧固件,减少装配环节的零件数量。

  侧置的短圆柱凸台设置在杆身靠近一端的位置,凸台轴线与主杆身轴线垂直相交,凸台直径远小于主杆身直径,凸台端面同样做平整加工,可卡入配套安装支架的定位槽内,实现周向锁止,当主杆身承受偏转载荷时,凸台可将周向扭矩传递至安装支架,避免主杆与安装孔之间出现相对转动磨损。从安装边界来看,主杆身的有效支撑长度需匹配安装座之间的跨距,两端端帽的外径决定了安装孔的最大开孔直径,安装时需保证两端安装座的同轴度误差控制在杆身直径公差允许范围内,避免杆身安装后出现弯曲附加应力。侧置凸台的伸出长度需与安装支架的定位槽深度匹配,凸台与定位槽之间采用小间隙配合,既保证装配时可顺利卡入,又能避免间隙过大导致的周向窜动。

  杆身表面做光滑过渡处理,无尖锐棱角,可减少应力集中点,提升杆件的抗弯曲疲劳性能,端帽与杆身的连接位置采用小圆角过渡,避免截面突变带来的应力集中问题。在实际选型应用中,该类杆件可根据承载需求调整杆身直径与壁厚,若用于重载支撑场景,可选用实心杆身结构,若用于轻量化置物场景,可采用空心杆身降低整体重量,两端端帽可根据安装需求加工螺纹孔或者光孔,适配螺栓连接或者插接安装方式。侧置凸台的位置可根据实际安装的防转需求调整轴向位置,若需要在杆身中间位置设置防转结构,也可将凸台位置移动至杆身中部,适配不同的安装布局。

  在三维建模过程中,需重点保证主杆身与两端端帽的同轴度公差,侧置凸台与主杆身的垂直度公差,所有配合面的尺寸公差需根据实际安装的配合等级设定,建模时可先绘制主杆身的回转截面,通过回转命令生成主体结构,再在对应位置绘制侧凸台的拉伸截面,通过布尔求和完成整体结构构建,最后对所有过渡位置添加圆角特征,还原实际加工的工艺结构。该类结构虽然形态简单,但在实际应用中需重点关注受力后的挠度变形,当支撑跨距较大时,需校核杆身的弯曲强度,避免承载后出现过大挠度影响支撑精度,侧凸台的剪切强度也需同步校核,当承受较大周向扭矩时,需适当加大凸台直径或者增加凸台与杆身的过渡圆角,避免凸台根部出现剪切断裂。
