U型铰接连接叉结构设计方案

该U型铰接连接叉是机械传动系统中承担载荷传递、铰接转动功能的核心受力构件，广泛应用于工程机械的连杆机构、农用机械的悬挂连接、工业设备的传动铰接、输送线的活动关节等场景，是实现两个构件之间相对转动同时传递拉压载荷的关键连接件。从实际工况来看，这类构件常处于交变载荷作用下，既要承受沿叉臂轴向的拉压载荷，也要承担铰接转动过程中产生的侧向弯矩，因此结构设计的合理性直接决定了整套机构的运行可靠性与使用寿命。

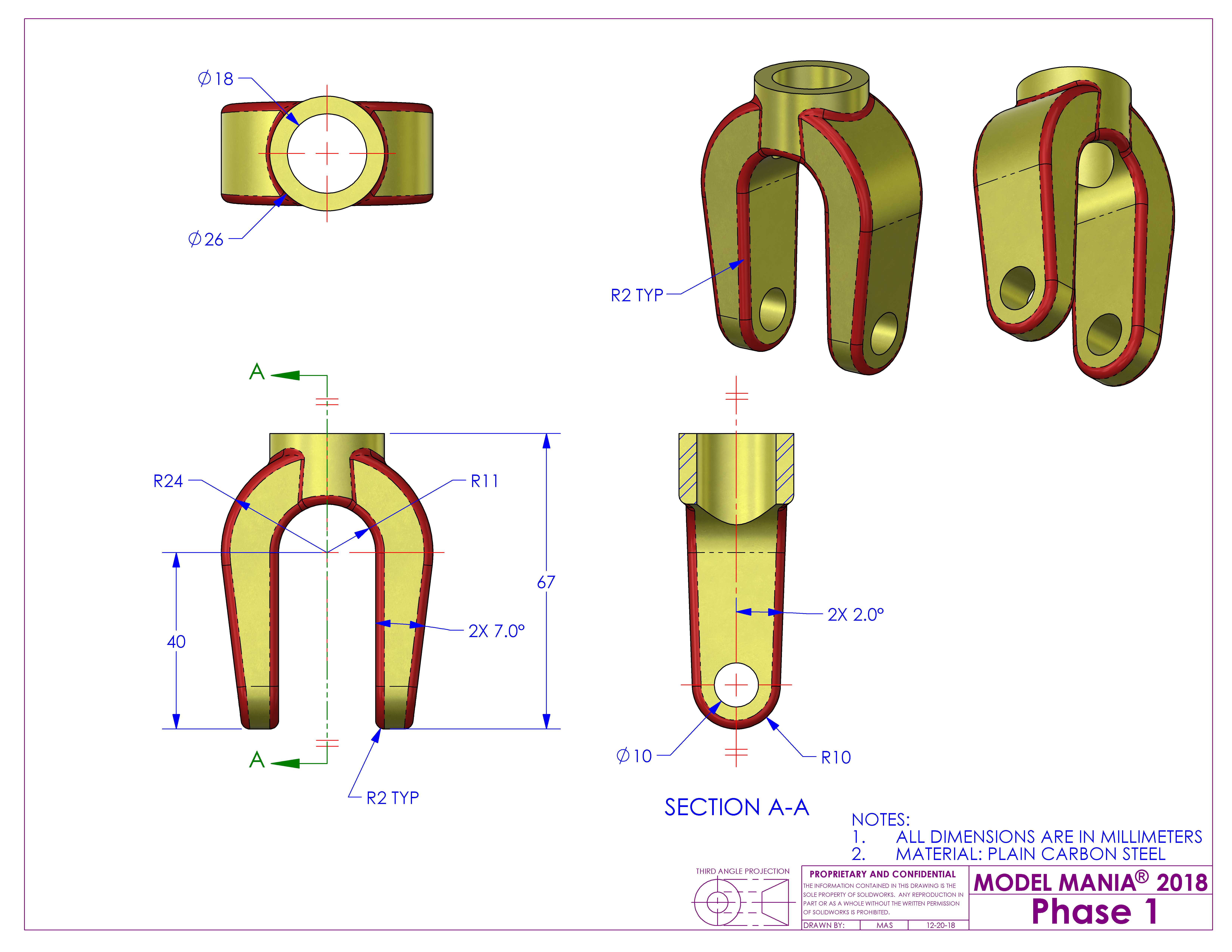

从结构设计思路来看，该构件采用对称式U型叉臂布局，顶部设置带通孔的圆柱连接座，两个叉臂平行向下延伸，每个叉臂末端同轴设置铰接销孔，整体采用一体化成型结构，避免了拼接结构带来的应力集中问题。顶部圆柱座的内孔用于与配套的轴类部件实现过盈或间隙配合，承担轴向载荷的传递，孔口位置做了加厚处理，增大接触面积的同时提升了孔壁的抗挤压强度，避免长期受载后出现孔口变形、失圆的问题。两个叉臂的外侧采用圆弧过渡曲面，从顶部圆柱座平滑过渡到叉臂主体，既减少了锻造或铸造过程中的应力集中点，也优化了载荷传递路径，让顶部传来的载荷能够均匀分散到两个叉臂上，避免局部应力过大导致的臂体断裂。

叉臂末端的铰接销孔采用同轴度严格控制的设计，两个孔的轴线平行度、与顶部安装孔的垂直度都有较高的公差要求，确保安装铰接销后，转动过程无卡滞、偏磨问题。销孔位置的臂体做了局部加厚，提升销孔的抗剪切、抗挤压能力，因为铰接位置是整个构件磨损最严重的区域，长期相对转动会产生摩擦损耗，加厚设计既可以预留足够的磨损余量，也能提升销孔周边的结构强度，避免受冲击载荷时出现孔边开裂的问题。叉臂的内侧采用直面设计，为配套的铰接耳片预留足够的安装间隙，间隙值根据实际转动角度范围设定，确保构件在最大摆角状态下不会与相邻部件发生运动干涉。

从安装边界来看，顶部圆柱座的外径、内孔直径、端面高度都需要与配套的连接套、轴端尺寸匹配，安装时通常采用键连接或者过盈配合实现周向固定，防止工作过程中出现相对转动。两个叉臂的开档尺寸决定了可容纳的铰接耳片厚度，开档过小会导致安装困难、转动摩擦阻力过大，开档过大则会导致铰接销承受额外的弯曲载荷，加速销的磨损与变形。叉臂末端销孔的直径与配套铰接销的直径采用间隙配合，配合公差根据转动频率、载荷大小选取，频繁转动的工况下选取稍大的间隙保证润滑脂能够进入摩擦面，重载低频次转动的工况下选取较小间隙提升传动刚度。

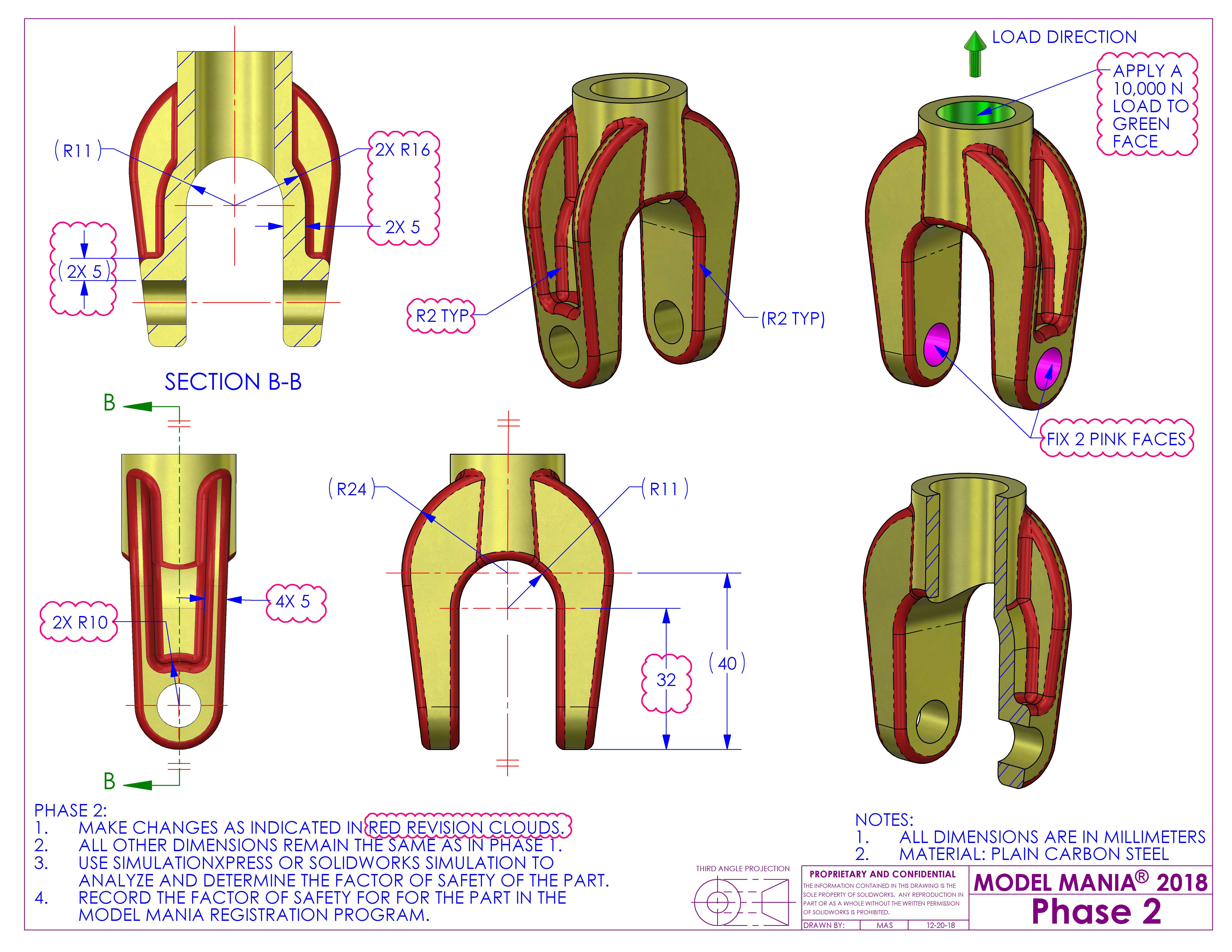

在实际应用中，这类连接叉通常采用中碳钢锻造后调质处理，表面做氧化或者镀锌防锈处理，销孔位置可根据需求加装衬套，降低铰接位置的磨损速率，衬套磨损后可直接更换，无需更换整个连接叉，大幅降低后期维护成本。设计过程中需要重点校核几个关键位置的强度：一是顶部圆柱座与叉臂过渡位置的复合应力，该位置同时承受轴向拉压与弯曲载荷，是最容易出现断裂的危险截面；二是叉臂末端销孔的挤压应力，确保销孔壁面的压应力在材料许用范围内；三是叉臂本身的抗弯强度，当铰接位置承受侧向载荷时，叉臂会产生弯曲变形，需要保证变形量在允许范围内，避免出现塑性变形导致机构卡滞。

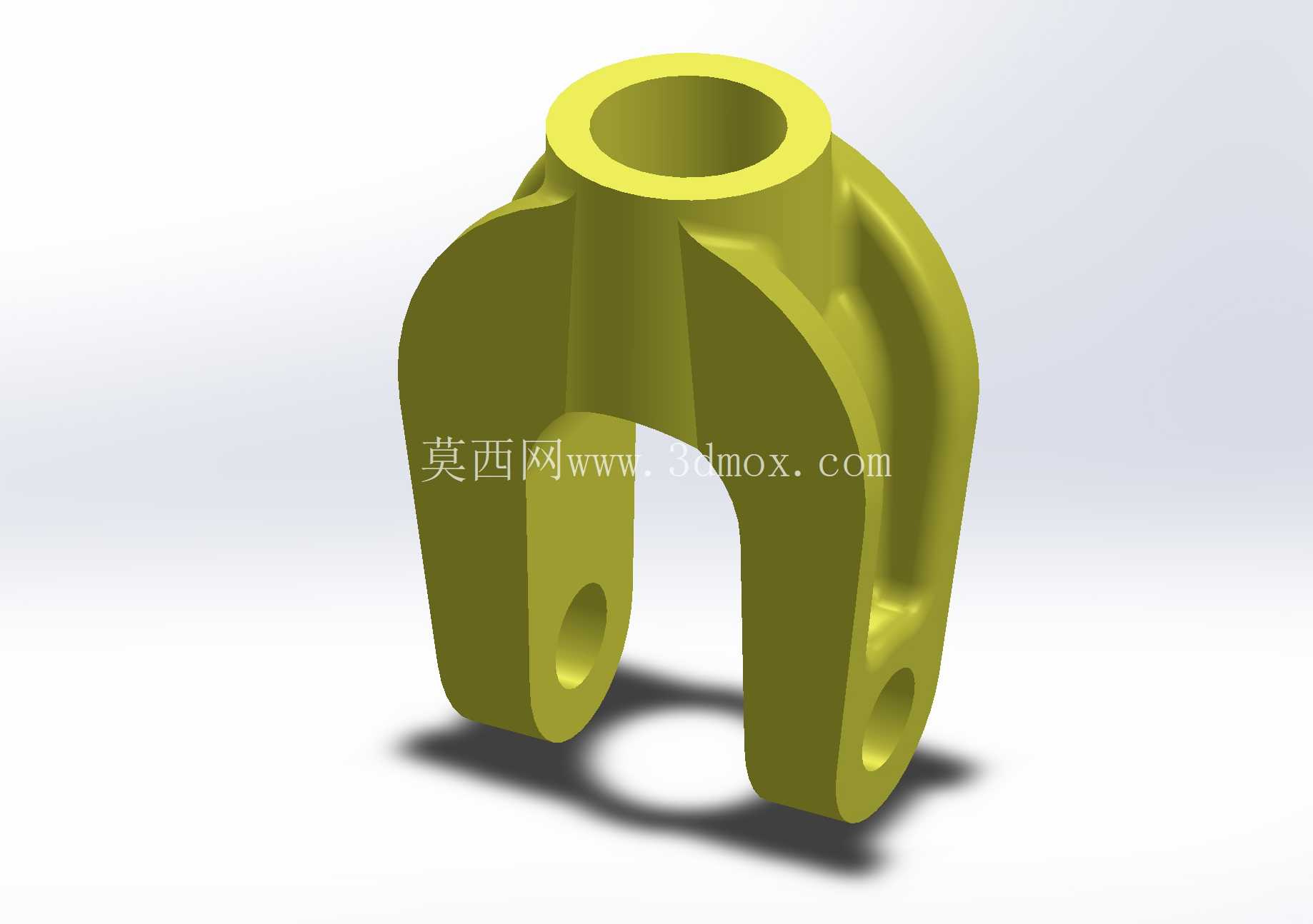

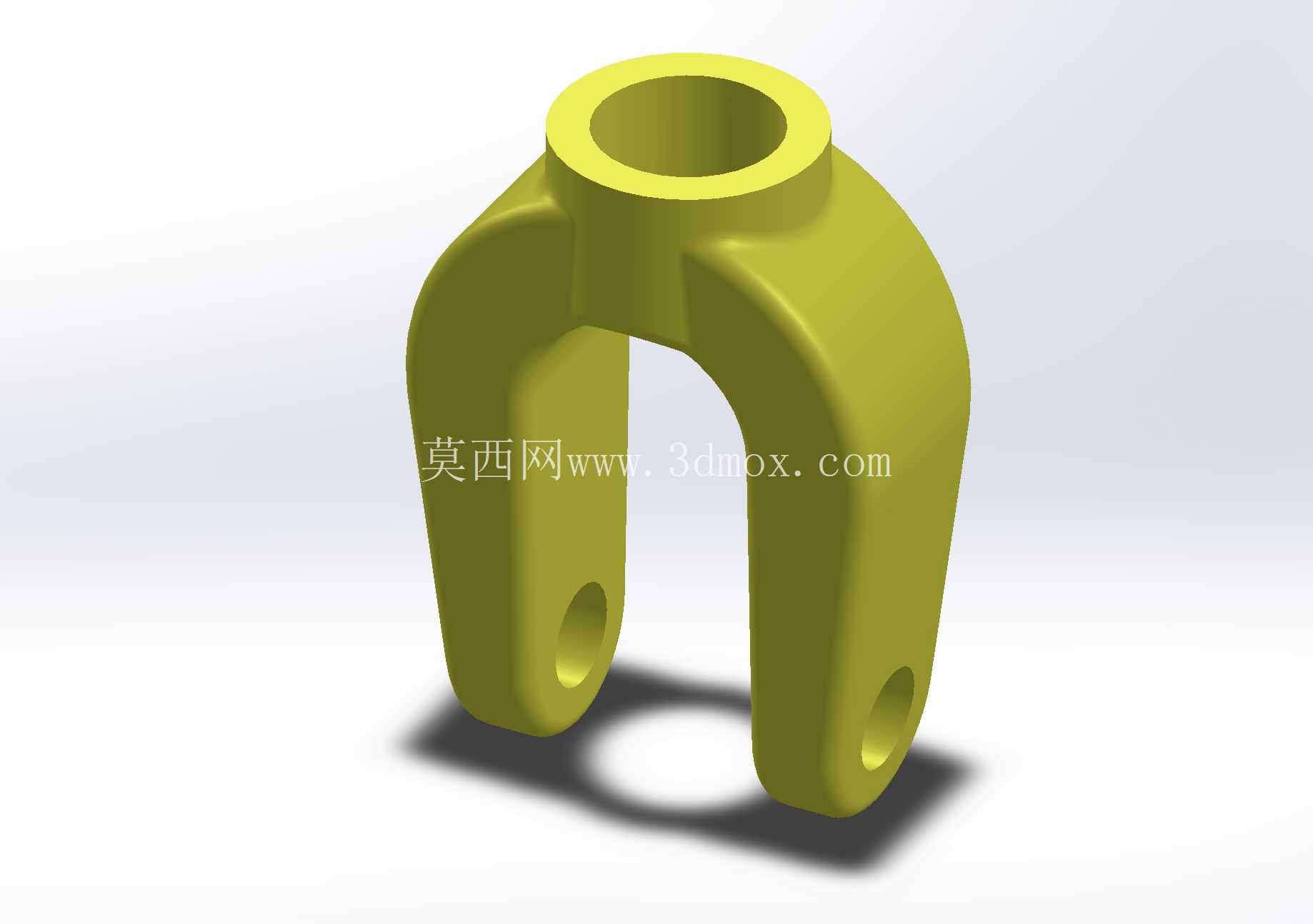

建模过程中采用配置功能可以快速适配不同载荷等级的参数需求，通过调整叉臂厚度、销孔直径、顶部圆柱座尺寸，就能生成适配不同吨位、不同安装空间的系列化零件，无需重复建模，大幅提升设计效率。渲染效果可以直观展示构件的外形轮廓与结构细节，方便设计团队进行结构评审、安装干涉检查，也能为后续的加工工艺编制、工装夹具设计提供直观的参考依据。这类铰接连接件看似结构简单，但每一处尺寸、每一个过渡圆角都直接影响构件的承载能力与使用寿命，设计过程中需要结合实际工况载荷、安装空间、运动行程做反复的校核与优化，才能保证零件在全生命周期内稳定可靠运行。
