简化版P-51野马战斗机结构建模设计

　　本次建模围绕航空教学演示、航模设计参考场景展开，针对入门级航空结构认知需求，对P-51野马战斗机的核心气动外形做了合理简化，剔除了实机内部复杂的航电、管路、发动机内部细节，保留了决定飞行气动特性的关键轮廓特征，可用于航空科普展陈的等比例缩放参考、初级航模制作的结构校核、三维建模曲面练习的教学案例。从实际用途来看，该简化模型既可以作为中小学航空科普课程的展示教具，帮助学习者快速理解螺旋桨战斗机的基本布局构成，也能作为民间航模爱好者制作轻木、泡沫材质像真机的外形基准，省去从零散线图反复核对轮廓的繁琐步骤，还可用于影视动画制作中低成本的远景飞行器素材，不需要过高的细节精度就能满足镜头呈现需求。功能特性层面，模型完整还原了下单翼、后三点起落架布局、前置螺旋桨、单座座舱盖、垂尾与平尾的相对位置关系，机身曲面做了连续顺滑处理，没有出现碎面、曲率突变的问题，机翼与机身的过渡区域做了符合低速气动特性的圆角处理，螺旋桨单独保留了可旋转的装配自由度，能够模拟桨叶转动的状态，起落架的支柱与轮体也做了独立的结构拆分，方便后续根据实际使用需求替换成收放式结构。

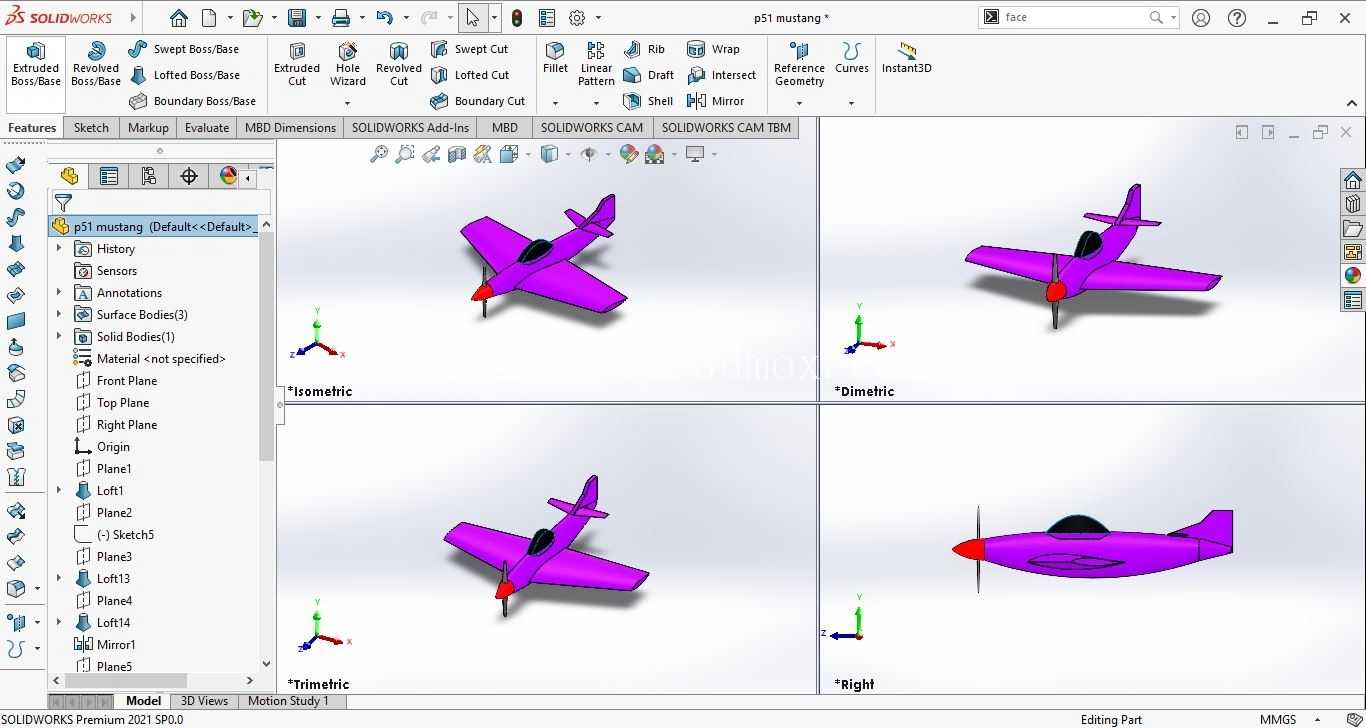

　　设计思路上，优先从基准草图搭建入手，先绘制机身纵向对称面的轮廓控制线，确定机头到机尾的整体长度比例，再依次绘制不同站位的机身截面曲线，通过放样命令生成机身主体曲面，之后以机翼安装位置为基准，绘制翼型的基准草图，通过曲面边界命令生成左右机翼曲面，再通过镜像命令保证两侧机翼的对称性，减少手动调整带来的尺寸偏差；座舱盖部分采用曲面拉伸结合修剪的方式制作，保证与机身曲面的贴合度，垂尾和平尾同样采用对称建模思路，先完成单侧结构再镜像到另一侧，最后通过曲面缝合命令将所有外曲面转换成实体，再对所有棱边做符合实机特征的圆角处理，避免尖锐棱角带来的加工或3D打印应力集中问题。

　　外形尺寸与安装边界方面，模型按照1:20的缩放比例设定整体参数，机身总长度控制在510mm左右，翼展宽度为560mm，机身最大截面直径为70mm，螺旋桨旋转直径为180mm，起落架主轮距为210mm，后起落架距离主起落架的纵向距离为380mm；如果用于3D打印制作，模型所有壁厚均设置为2mm，预留了0.2mm的装配间隙，机翼与机身的连接位置预留了直径6mm的插装孔位，方便后续加装碳纤杆提升结构强度，座舱盖位置预留了1mm的安装台阶，可直接粘接透明亚克力材质的舱盖零件，螺旋桨与机头的连接位置预留了直径3mm的轴孔，可适配常规航模用的减速电机输出轴，不需要额外做打孔修改就能完成动力组件的安装。

　　建模过程中对曲面质量做了反复校核，所有曲面的高斯曲率均控制在合理区间，没有出现收敛褶皱，实体化之后的模型不存在破面、非流形几何问题，可直接导入切片软件做3D打印处理，也能导入渲染软件做材质贴图处理，适配不同场景的使用需求。针对航模制作的实际需求，模型的重心位置做了预设标记，位于机翼弦长30%的位置，方便后续组装时调整配重，保证飞行时的俯仰稳定性，机翼的安装角设定为2度，符合低速螺旋桨飞机的常规气动参数，平尾的安装角设定为-0.5度，能够提供合适的低头力矩保证飞行时的纵向稳定性。
