数字4造型立体块结构练习建模作品

日常做结构建模练习时，这类块体拼接的数字造型是非常好的基础训练载体，很多刚接触三维建模的从业者，都会从这类规则几何体拼接的造型入手，逐步建立空间坐标感和特征建模的逻辑思维。从实际应用场景来看，这类造型并非只用于建模练习，在通讯终端的装饰标识、展会展台的立体字构件、消费电子外壳的浮雕造型、文创产品的结构基体上都能看到类似的结构逻辑，尤其是通讯类产品的品牌标识立体件，很多都是基于这类块体切割、拼接的思路完成结构设计，既保证造型的识别度，又能适配注塑、3D打印等不同加工工艺的成型要求。

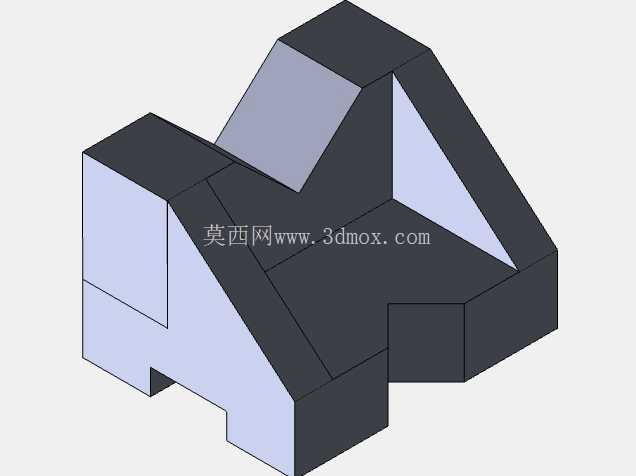

从结构本身来看，这个造型完全由规则的六面体块体通过布尔运算切割、拼接而成，没有复杂的曲面特征，所有的棱边都保留了直角过渡，没有做圆角或者倒角处理，这也符合基础练习的定位——先把空间位置关系、特征的先后顺序理清楚，再去做细节的工艺处理。做这类造型的时候，首先要确定整体的外轮廓边界，先拉伸出最大的实体基体，再通过拉伸切除的方式，把数字4的凹陷、空缺部分逐步切除，过程中要注意每个切除特征的草图约束完全定义，避免出现悬空或者过定义的情况，很多新手做这类练习的时候容易忽略草图的完全约束，导致后续修改特征的时候整个造型出现错位，这也是基础训练里需要重点养成的习惯。

从安装边界的角度考虑，如果把这个造型作为通讯设备上的标识件来用，整体的安装基面就是造型底部的平面，底部的几个突出块体刚好可以作为定位的卡接结构，不需要额外设计安装柱，直接通过背胶或者卡接的方式就能固定在设备外壳上，整体的厚度可以根据实际安装空间调整，比如用在手机外壳上的立体标识，厚度可以控制在2mm以内，如果是用在展会的大型立体字上，厚度可以做到几十甚至上百毫米，内部还可以做掏空处理来减轻重量，同时预留走线的空间安装发光组件。

设计这类造型的时候，不需要考虑复杂的传动或者受力结构，重点是保证各个块体之间的拼接严丝合缝，没有多余的碎面或者重合的实体，很多新手做布尔运算的时候容易出现实体之间的干涉，或者切除不到位留下多余的薄壁，这就需要在每一步特征完成之后，做剖面检查，确认内部的实体是完全合并的，没有空腔或者多余的面。另外，这类块体结构的拔模角度也需要提前考虑，如果是用于注塑生产，每个垂直于开模方向的面都要做不小于1度的拔模斜度，避免脱模的时候出现刮伤，虽然练习模型不需要考虑实际生产的工艺细节，但在练习阶段就养成工艺前置的思维，对后续做实际产品设计有很大的帮助。

从尺寸逻辑来看，这类数字造型的比例是固定的，数字4的竖边、横边、斜切边的比例要符合常规的视觉识别习惯，不能出现比例失调导致识别困难的情况，比如斜切部分的角度如果太陡或者太缓，都会让数字的辨识度下降，做建模的时候可以先导入平面的矢量图作为草图参考，描出轮廓之后再做拉伸，这样能保证造型的比例准确。另外，各个块体之间的拼接处要保证共面，不能出现高低差，否则渲染或者加工的时候都会出现明显的接缝，影响整体的外观效果。

很多人觉得这类简单的块体练习没有实际价值，其实不然，所有复杂的结构都是从基础的块体拼接、拉伸切除演变而来的，通讯设备内部的很多结构件，比如SIM卡托、内部的支撑骨架、按键的基体，本质上都是这类规则块体的组合，只是在细节上增加了卡扣、圆角、加强筋等工艺特征，把基础的块体建模练扎实，后续做复杂结构的时候才能更快理清建模思路，避免出现特征混乱、建模步骤冗余的问题。做这类练习的时候，还可以尝试不同的建模方法，比如不用整体拉伸切除，而是用多个块体拼接合并的方式来做，对比不同建模方法的步骤数量和后续修改的便利性，找到效率最高的建模逻辑，这也是基础练习的重要目的。
