双立板带长槽安装铰接支座结构设计

项目分类:通用机械零部件 发布时间:2026-06-05 ID:1176262
  • 双立板带长槽安装铰接支座结构设计

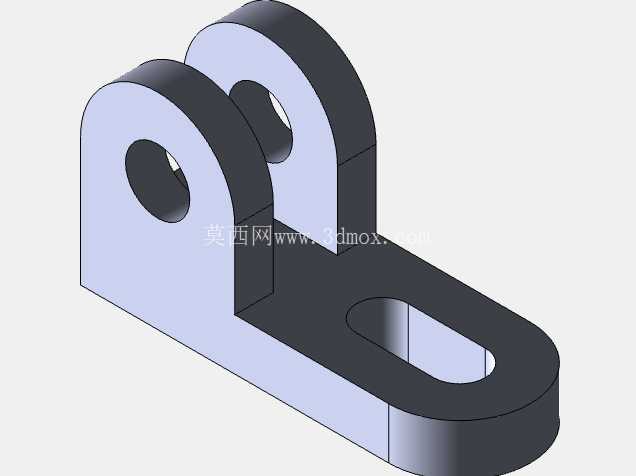

  这类双立板带长槽的铰接支座,在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构里应用十分普遍,核心作用是作为转动副的承载基体,同时通过底座的长圆孔实现安装位置的微调,补偿加工与装配环节产生的位置误差,避免铰接件出现卡滞、别劲的问题。从结构功能来看,两块平行布置的立板上加工有同轴的销孔,用来穿装铰接销轴,连接摆杆、连杆这类需要绕固定轴线摆动的传动件,立板的厚度根据承载需求匹配,常规轻载工况下8-12mm的板厚即可满足1kN以内的径向载荷要求,销孔与销轴的配合一般选用H8/f7间隙配合,既保证转动灵活性,又不会因为间隙过大产生传动冲击。

  底座部分采用一体化弯折或铣削成型的L型结构,底部的长圆形安装孔长度通常设置为孔直径的2.5-3倍,足够覆盖±5mm范围内的安装位置调整量,安装时可以先将螺栓穿入长孔不完全拧紧,调整好支座的前后位置、保证铰接轴线与传动件的摆动平面垂直后,再将连接螺栓完全锁死,能大幅降低现场装配的调试难度。设计这类支座的时候,首先要核算立板销孔处的挤压应力,根据铰接件的最大摆动力矩算出销轴对孔壁的径向作用力,再结合板厚、孔的接触长度校核挤压强度,避免长期受载后孔壁出现塑性变形导致销轴松旷;其次要保证两块立板的销孔同轴度,建模时需要先绘制整体的基体草图,通过一次拉伸切除生成两个销孔特征,避免分开绘制出现位置偏差,实际加工时如果采用板材焊接结构,需要制作专用焊接工装保证立板的平行度与销孔同轴度,焊后还要对销孔进行二次铰削加工,消除焊接变形带来的位置误差。

  立板与底座的连接位置需要设置合理的圆角过渡,避免直角处产生应力集中,在承受交变摆动载荷的工况下,圆角半径一般取板厚的0.2-0.3倍,能有效降低应力集中系数,提升零件的疲劳寿命。安装边界方面,这类支座的底座宽度需要比立板的外侧间距宽出10-15mm,保证安装螺栓的布置空间,螺栓孔中心到支座边缘的距离要大于1.5倍的螺栓直径,避免拧紧螺栓时边缘出现开裂;立板的高度需要根据铰接件的摆动范围确定,要保证摆杆在最大摆角位置时不会与底座平面发生干涉,建模时需要做运动干涉检查,模拟摆杆从一个极限位置摆动到另一个极限位置的全过程,确认所有运动部件与支座本体都留有至少1mm的安全间隙。

  销孔的端面可以根据需求加工倒角,方便销轴装配时的导入,对于需要频繁拆卸的铰接位置,还可以在销孔内压装铜套或者自润滑轴承,降低转动摩擦阻力,减少孔壁的磨损,延长支座的使用寿命。底座的安装面需要保证平面度要求,一般铣削加工后达到Ra3.2的表面粗糙度即可,保证安装时与设备机架表面贴合紧密,不会因为接触面不平导致支座受载后产生附加弯矩。这类零件虽然结构不算复杂,但作为传动机构的基础支撑件,其尺寸精度、形位公差直接影响整套连杆机构的运行顺畅度,建模过程中需要把装配调整、加工工艺、载荷校核的需求都融入到结构设计里,不能只单纯绘制外形,忽略实际使用中的各类工程约束。
