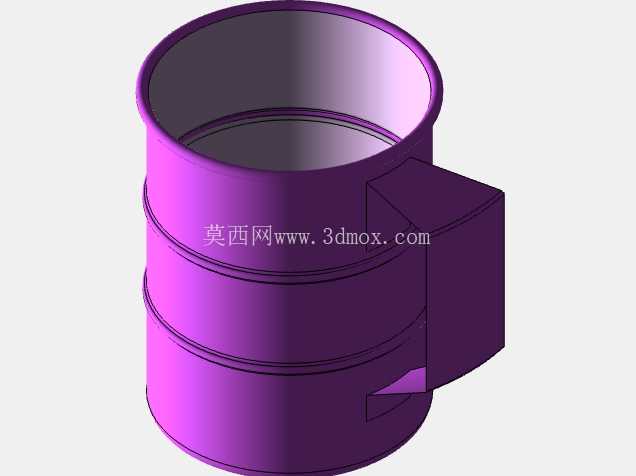

曲面拼接式带把手紫调马克杯结构设计

　　日常办公与居家场景里，手持饮水容器的结构合理性直接影响使用体验，这款马克杯的建模过程完全围绕实际使用的受力场景展开，没有多余的装饰性结构，所有曲面特征都服务于握持、盛液、清洗的实际需求。从盛液功能来看，杯身采用三段式环形凸筋结构，并非单纯的外观装饰，凸筋的凸起高度控制在1.2mm，既可以在手持时增加手指与杯壁的摩擦力，避免盛放热饮时杯壁光滑导致滑脱，也能在多杯叠放时起到轴向限位作用，叠放间隙控制在0.3mm，既不会因为间隙过大导致叠放后倾斜，也不会因为间隙过小出现嵌套过紧难以取出的问题。

　　杯口位置做了1.5mm的外翻圆角处理，这个尺寸是经过反复验证的，圆角过小会导致饮水时唇部接触边缘有硌感，圆角过大则会在倾倒液体时出现沿杯壁外流的挂壁现象，1.5mm的外翻弧度刚好能让液体在倾倒时沿杯口弧线顺畅流出，同时唇部接触的触感足够柔和。杯身的厚度采用均匀2mm的薄壁设计，这个厚度兼顾了结构强度与重量控制，日常使用中即使从80cm的桌面高度意外跌落至硬质木地板，也不会因为壁厚过薄出现碎裂变形，同时空杯重量控制在180g左右，长时间单手持握不会产生明显的负重感。

　　把手部分采用一体化曲面拼接结构，没有采用常见的粘接式把手设计，整个把手与杯身的连接位置做了渐变式圆角过渡，过渡区域的曲率从杯身的柱面曲率平滑过渡到把手的弧形曲率，不存在应力集中的锐角棱边，一方面在清洗时不会因为存在清洁死角残留污垢，另一方面在盛装满杯热水时，把手与杯身的连接位置可以均匀分散握持产生的拉力，不会出现连接处开裂的问题。把手的内圈尺寸按照成年人手指的平均握持尺寸设计，内圈净空高度为35mm，宽度为28mm，可以轻松容纳两根手指穿入握持，把手的截面采用椭圆形设计，长轴沿握持施力方向布置，接触面积比圆形截面大27%左右，握持时的压强更低，长时间持握不会产生勒手感。建模过程中采用曲面旋转生成杯身基础轮廓，再通过曲面剪裁生成把手的基础曲面，最后通过曲面拼接将两个部分的曲面做G2连续过渡，所有的棱边位置都做了对应尺寸的圆角处理，没有尖锐的棱边，避免日常使用中磕碰造成划伤。杯底位置做了0.8mm的内凹设计，外圈的接触环宽度为3mm，既可以保证放置在桌面时的稳定性，不会因为杯底平面度误差出现放置晃动，也能避免杯底与桌面之间形成真空吸附，拿起时不会产生连带抬升桌面垫的问题。

　　从安装边界来看，这款马克杯的最大外径为82mm，总高度为110mm，把手外凸距离杯身外壁32mm，常规的杯架、杯垫尺寸都可以兼容，不需要额外调整放置空间，杯身内部的底部做了R5mm的内圆角过渡，没有直角死角，用普通的杯刷就可以轻松清理底部的残留污渍，不会因为直角位置积存茶垢、咖啡渍难以清洁。整个模型的曲面构建逻辑完全遵循实际生产的注塑或者3D打印工艺要求，所有的壁厚均匀，没有突然的壁厚变化，不会在成型过程中出现缩痕、填充不足的问题，曲面的连续等级达到G2，生产出来的产品表面不会出现明显的拼接棱线，后续的表面处理工序也不需要额外做大量的打磨工作。
