带凹槽凸台基础块体练习建模构件

在日常的结构设计建模练习中，这类带单侧凹槽的凸台块体是非常典型的入门级训练构件，很多刚接触三维建模的从业者都会从这类简单几何体入手，逐步掌握拉伸、切除等基础特征的操作逻辑，熟悉三维空间里的尺寸约束与几何关系搭建。从实际应用场景来看，这类块体结构并非只存在于练习场景中，在通讯设备的内部安装支架、小型电子元件的定位基座、工装夹具的定位挡块上都能看到类似的结构形态，它的核心作用是通过自身的凹槽结构实现相邻构件的卡接定位，依靠平整的外侧端面提供安装支撑面，不需要额外的复杂连接结构就能实现两个部件的快速对位，在小空间的装配场景里能有效减少紧固件的使用数量，降低整体装配复杂度。

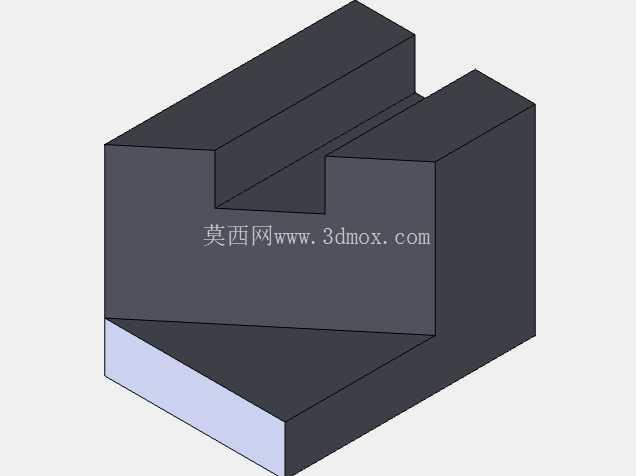

从设计思路上看，这类块体的建模逻辑非常清晰，首先需要确定主体块的基准底面，以底面为草图基准绘制矩形轮廓，通过拉伸特征生成基础的长方体主体，之后再以上端面为基准，绘制凹槽的切除轮廓，这里需要注意凹槽的两侧壁要保持平行，凹槽的深度要根据实际卡接的部件厚度来设定，不能过深导致主体结构的强度不足，也不能过浅导致卡接后容易出现松脱。底部的浅色凸台部分是安装定位的止口结构，在实际装配时这个止口会嵌入对应安装板的预留槽内，限制块体在水平方向的位移，不需要额外的定位销就能实现初步固定，后续只需要在对应位置打沉头孔就能完成锁紧固定。

关于外形尺寸与安装边界，这类构件的整体长宽高比例通常控制在2:1.5:1左右，凹槽的宽度一般占主体宽度的三分之一，凹槽的深度不超过主体总高度的二分之一，避免切除过多材料导致侧壁的抗弯强度不足。底部止口的突出高度通常在2到5毫米之间，根据整体构件的尺寸大小调整，止口与安装槽的配合公差选用H7/h6的间隙配合，既保证安装时能顺利嵌入，又不会因为间隙过大导致装配后出现晃动。在实际的通讯设备应用场景里，这类块体常被用来作为电路板的支撑挡块，凹槽部分用来卡接电路板的侧边，限制电路板的上下位移，底部止口卡在设备壳体的安装槽内，避免设备在运输或者使用过程中因为震动导致电路板移位，相比传统的螺丝固定方式，这种卡接结构的装配效率更高，在后期维护拆卸时也不需要逐个拧下螺丝，能大幅缩短设备的维护时长。

从结构强度的角度考虑，这类块体的所有棱边都需要做微小的倒角处理，避免尖锐的棱边在装配时划伤操作人员或者划破相邻部件的绝缘层，凹槽的内角位置如果没有特殊的装配要求，可以做半径0.5到1毫米的圆角过渡，减少应力集中的问题，避免在受到冲击载荷时凹槽的内角位置出现开裂。如果是用在有绝缘要求的通讯设备内部，这类构件通常会选用ABS或者尼龙材质注塑成型，建模时还需要考虑注塑的拔模斜度，所有沿着脱模方向的侧壁都要设置1到1.5度的拔模角，避免注塑脱模时出现粘模或者侧壁拉伤的问题。如果是作为金属材质的工装定位块使用，则可以选用45号钢加工，表面做发黑处理提升防锈能力，凹槽的配合面需要做磨削加工保证平面度，确保卡接部件时的定位精度。

很多建模初学者在练习这类构件时，容易忽略特征建模的先后顺序，比如先做凹槽再拉伸主体，很容易出现特征参考丢失的问题，或者在标注尺寸时没有使用几何约束，导致后续修改尺寸时整个模型出现变形。实际上这类简单构件的建模练习，核心目的不是画出形状本身，而是养成规范的建模习惯，从基准选择、特征顺序到尺寸约束、公差预留，都要结合实际的生产装配需求来考虑，而不是只追求视觉上的形状相似。比如在实际生产中，如果这个块体是作为注塑件使用，那么凹槽的侧壁就不能设计成完全垂直的，必须预留拔模斜度，如果是作为机加工的金属零件，那么就要考虑刀具的加工半径，内角位置不能设计成刀具无法加工的清角，这些细节都是在基础建模练习中需要逐步掌握的工程思维，而不是单纯的软件操作技巧。

在通讯设备的内部结构设计中，这类看似简单的块体构件其实承担着非常重要的定位作用，很多设备的故障并不是因为核心元件损坏，而是因为内部的定位小构件出现变形或者移位，导致电路板接触不良，所以在设计这类构件时，除了基本的形状尺寸，还要考虑材料的耐温性能、抗老化性能，比如在靠近设备发热元件的位置，就不能选用普通的ABS材质，需要选用耐温更高的PC材质或者玻纤增强尼龙，避免长期在高温环境下工作出现变形，导致定位失效。安装边界的预留也非常重要，构件的外侧要和相邻的元件预留至少1毫米的安全间隙，避免因为加工误差或者装配误差导致构件和相邻元件出现干涉，影响整体的装配效率。
