交错轴蜗轮蜗杆传动减速结构设计

在中小功率交错轴传动的工况场景里，蜗轮蜗杆结构始终是大传动比需求下的高适配方案，这套传动结构的核心作用，是在输入轴高转速低扭矩的动力输入状态下，通过蜗杆与蜗轮的齿面啮合，将动力转换为低转速大扭矩的输出，匹配各类需要降低转速、提升输出扭矩的设备端需求。从实际应用场景来看，这类结构常被用在输送线的驱动端、小型自动化设备的进给机构、食品包装机械的分度传动单元、智能家居的电动调节机构里，尤其是对传动自锁有要求的场景，蜗轮蜗杆的啮合特性可以在停机时实现输出端锁止，避免负载端反向转动带来的位置偏移或者安全隐患。

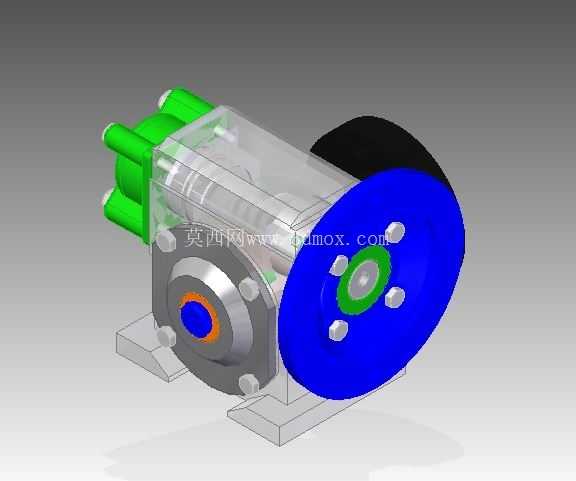

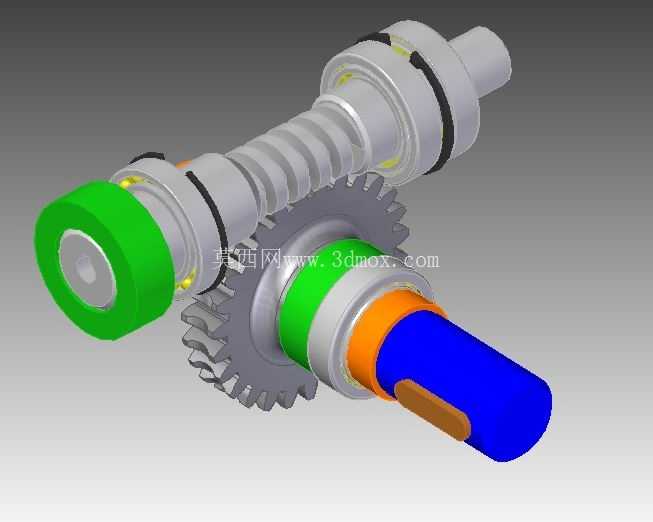

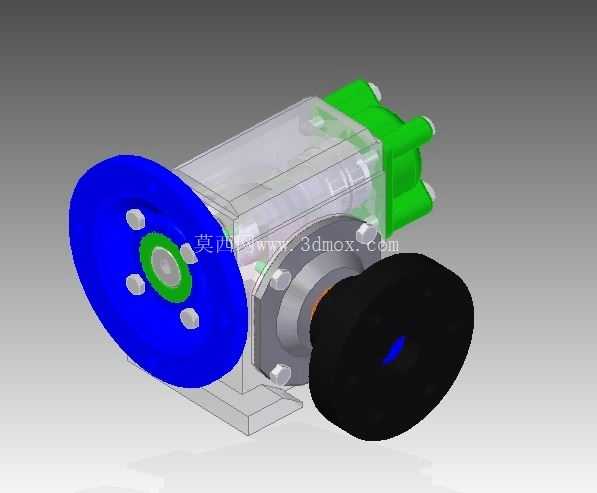

从结构设计逻辑来看，这套传动副采用单头蜗杆与蜗轮啮合的布局，输入轴与输出轴呈空间90度交错布置，这种轴系布局可以极大压缩传动单元的整体安装空间，相比平行轴齿轮减速结构，同等传动比下蜗轮蜗杆结构的轴向尺寸更短，适合安装空间局促、轴系交错布置的设备腔体。蜗杆部分采用轴齿一体化设计，蜗杆齿段与两侧的轴颈为同基体加工，两侧轴颈位置预留了轴承安装位，可匹配深沟球轴承或者角接触轴承实现径向与轴向的定位，轴承位外侧设计了密封件安装槽，可加装骨架油封或者O型密封圈，避免传动腔体内的润滑脂泄漏，同时阻挡外界的粉尘、切削液进入啮合区域造成齿面磨损。蜗轮部分采用齿圈与输出轴配合的结构，输出轴上设计有平键安装位，可通过平键传递扭矩，避免蜗轮与轴之间出现相对转动，输出轴的轴伸端根据负载安装需求预留了足够的配合长度，可直接连接联轴器、同步带轮或者负载执行件。

在啮合参数的设计上，蜗杆采用渐开线圆柱蜗杆齿形，齿面经过磨削处理降低粗糙度，减少啮合过程中的摩擦阻力，蜗轮齿面采用与蜗杆参数匹配的共轭齿形，保证啮合过程中齿面接触面积足够大，避免局部应力集中造成齿面点蚀或者断齿。设计过程中特意调整了蜗杆的导程角，在保证传动效率的前提下兼顾反向自锁性能，导程角小于啮合副当量摩擦角时，即可实现反向自锁，也就是只能由蜗杆带动蜗轮转动，无法通过蜗轮反向驱动蜗杆，这一特性对于提升设备停机后的安全性有很大帮助，比如在升降类机构中使用时，停机后不会因为负载自重出现下滑问题。

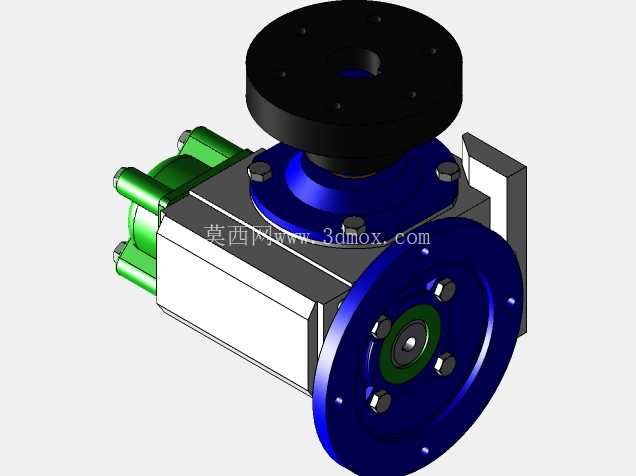

从安装边界尺寸来看，这套减速结构的输入轴与输出轴中心距按照标准模数系列匹配，整体壳体安装位的孔位间距可适配常见的小型减速设备安装法兰，输入轴轴径、输出轴轴径均按照标准公差带加工，可直接替换同规格的现有减速部件，不需要对设备端的安装结构做额外修改。轴系的轴向窜动量控制在0.02mm以内，保证啮合过程中齿面不会出现偏载，运行过程中的传动噪音控制在60分贝以内，适合对运行噪音有要求的民用或者办公类设备场景。润滑方式采用脂润滑，不需要额外设计复杂的油路结构，日常维护只需要定期补充润滑脂即可，维护成本较低，适合长期连续运行的工况。

在实际选型匹配时，需要注意输入转速不能超过结构的额定输入转速，过高的输入转速会导致齿面相对滑动速度过快，造成齿面磨损加剧、温升过高，严重时会出现齿面胶合的问题。同时输出端的额定扭矩需要匹配负载的峰值扭矩，预留1.5倍以上的安全系数，避免过载造成断齿。这套结构的三维建模过程中，所有配合面均按照实际加工公差设置了配合间隙，轴承位采用过渡配合，齿面啮合间隙控制在合理范围内，既不会因为间隙过大造成传动回差，也不会因为间隙过小导致运行卡滞。装配流程上需要先将轴承压装到蜗杆轴颈位置，再将蜗杆装入壳体一侧的轴承座，之后装入蜗轮组件，调整蜗轮的轴向位置保证齿面接触斑点符合要求，最后安装另一侧的端盖与密封件，完成整个减速单元的装配。
