RC履带车珠锁式轮辋轮毂结构设计

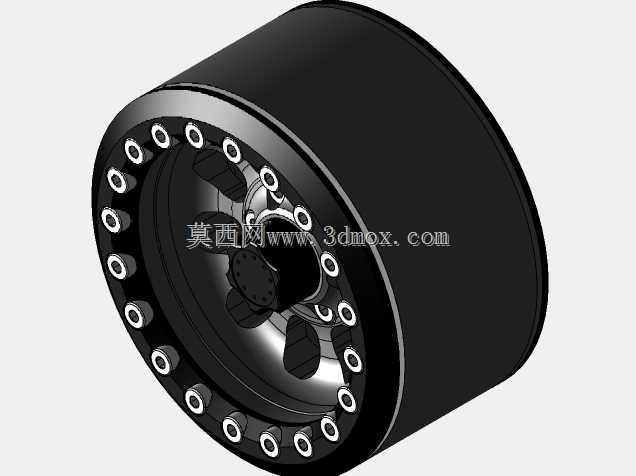

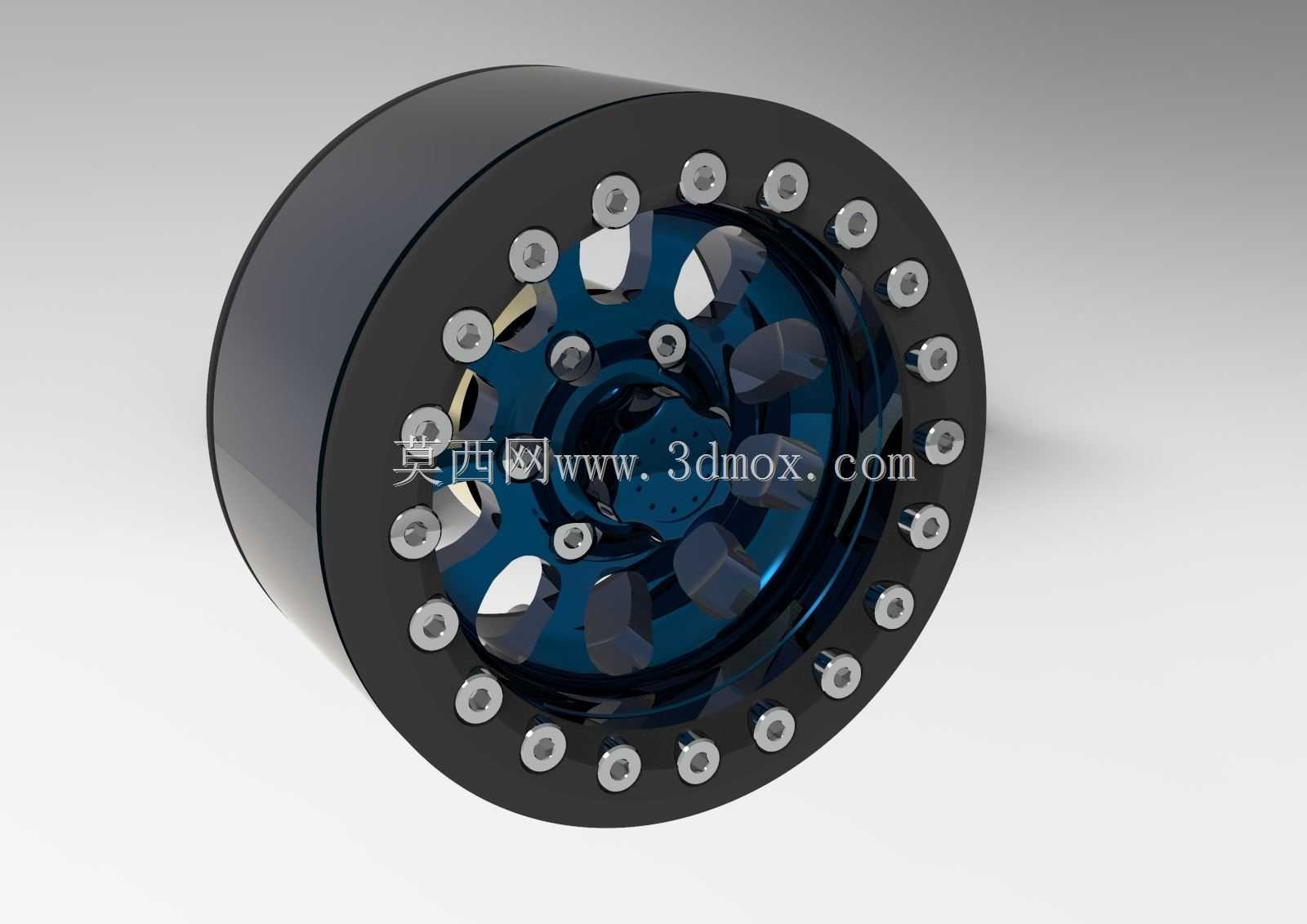

　　这款轮组结构针对1.9英寸规格的履带式遥控模型车开发，核心解决越野攀爬场景下轮胎脱圈、轮组刚性不足的常见问题，在仿真模型竞赛、户外越野穿越、特种小型无人行走平台改装场景中都有适配空间。不同于普通粘接式模型车轮，该结构采用珠锁压合设计，轮辋外圈均匀布置锁紧螺钉，通过压环将轮胎胎唇牢牢压合在轮辋密封槽内，即使在低胎压、大冲击、侧倾攀爬的工况下，也不会出现轮胎与轮辋滑脱、漏气的问题，适配带内支撑结构的橡胶履带胎或者软质越野胎，满足大扭矩输出下的轮组抓地需求。

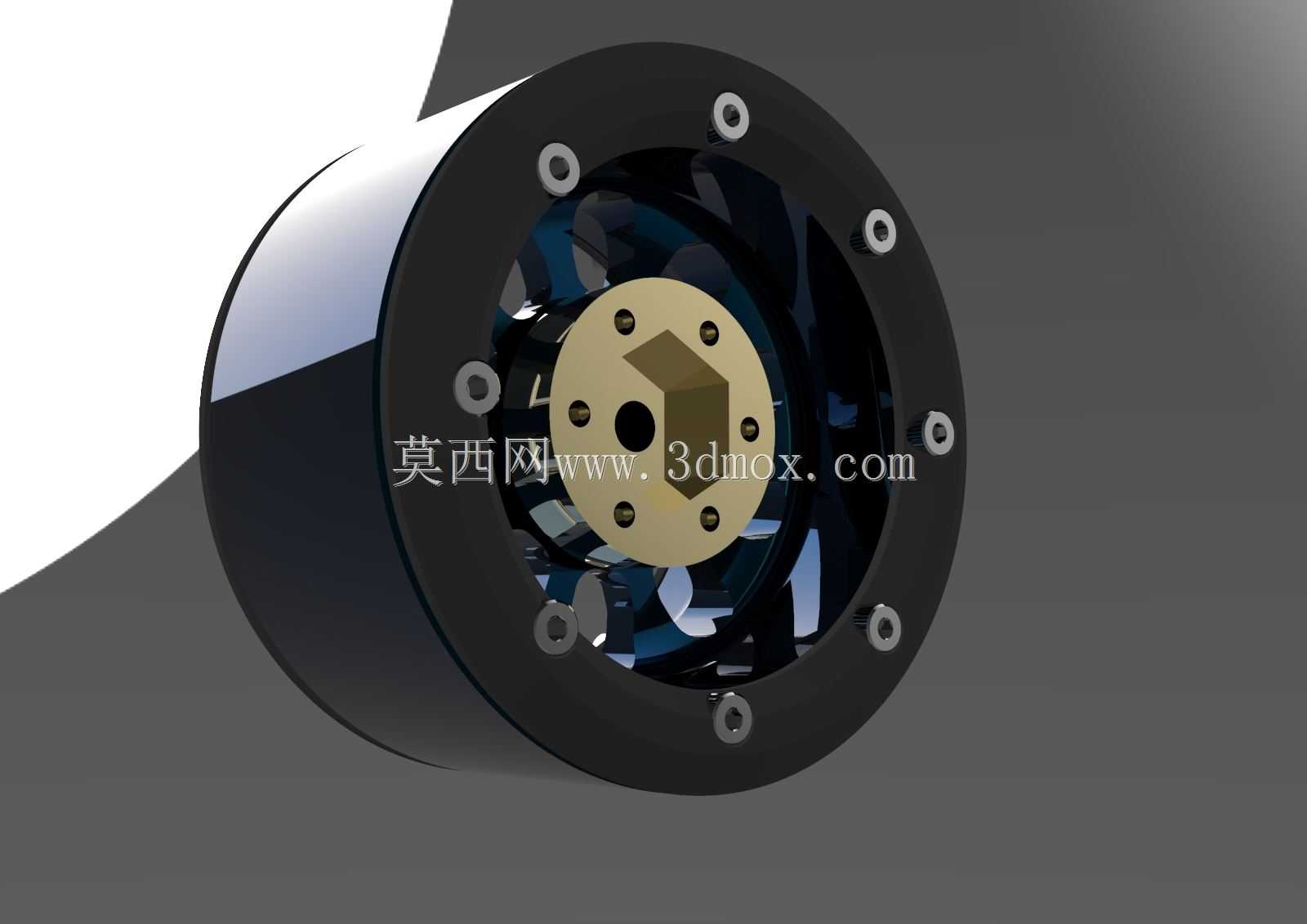

　　整套轮组拆分后共包含五个独立构件，分别是杯形轮毂主体、外侧轮辋压圈、珠锁环、中心定位衬套以及轴向锁紧环，各部件之间通过止口定位保证同轴度，避免高速转动时出现动平衡偏差。杯形轮毂主体采用深腔结构设计，中心预留标准模型车轴安装孔位，孔位周边设计有传动销卡槽，可适配常规六方传动接合器，安装时无需额外改装即可匹配主流1/10比例攀爬车的轮轴输出端，轮辋的轴向宽度、中心孔距、螺钉分布圆直径都严格遵循1.9英寸模型轮的通用安装边界，替换原厂轮组时不会和转向杯、避震支架、轮拱内衬产生运动干涉。

　　设计过程中优先考虑了装配便利性与维护性，所有锁紧螺钉采用统一规格，拆装轮胎时无需区分螺钉型号，珠锁环的压合面做了圆角过渡处理，避免压合时割伤软质胎唇，轮辋内侧做了等厚的加强筋布局，既控制了整体重量，又能承受飞坡、侧撞时的冲击载荷，不会出现轮辋变形、螺钉孔开裂的问题。轮毂外侧的辐条采用镂空设计，在保证结构刚性的同时预留了刹车仿真结构的安装位，玩家可根据需求加装仿真刹车碟、接合器装饰件，满足外观仿真改装的需求。

　　从实际使用场景来看，这类珠锁结构轮组除了应用在RC遥控模型车上，等比例放大优化后也可适配小型履带式巡检机器人、农用小型履带作业机具的行走轮，其免粘接、易维护、锁紧可靠的特性，能大幅降低户外作业时的轮组维护成本，不需要像常规充气轮组那样频繁检查胎压、修补脱胶部位，拆装轮胎仅需松开外圈螺钉即可完成更换，在泥泞、砂石、涉水等复杂工况下的适应性远优于普通粘接式轮组。设计时各配合面都预留了合理的公差间隙，即使加工存在小幅精度误差，也能顺利完成装配，不会出现过盈卡滞或者间隙过大导致的轮组晃动问题，轮辋的外缘做了加厚处理，在侧面剐蹭岩石、障碍物时能优先吸收冲击，保护内部胎体结构不受损伤。
