钢管框架无动力斜坡滑行卡丁车结构

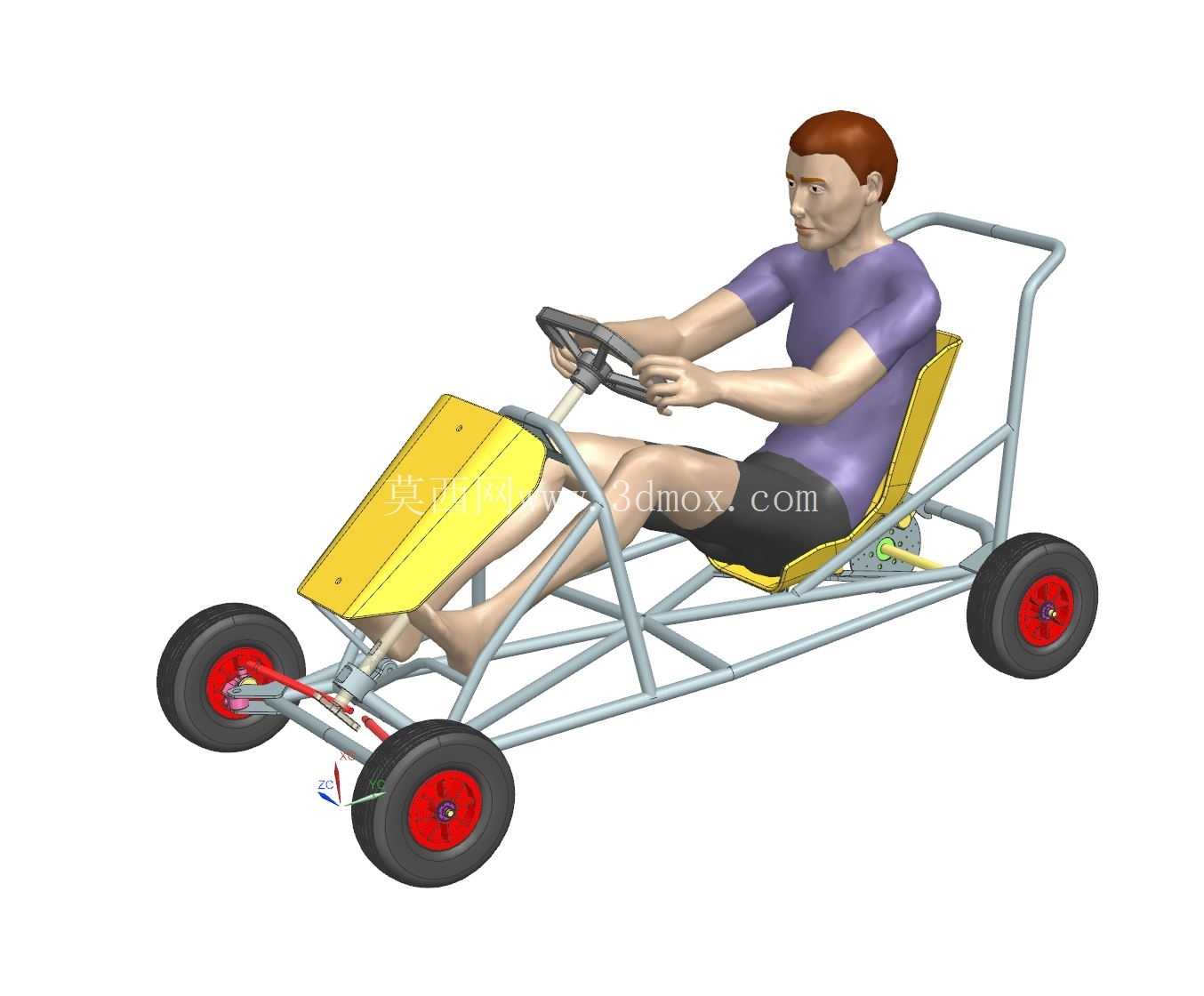

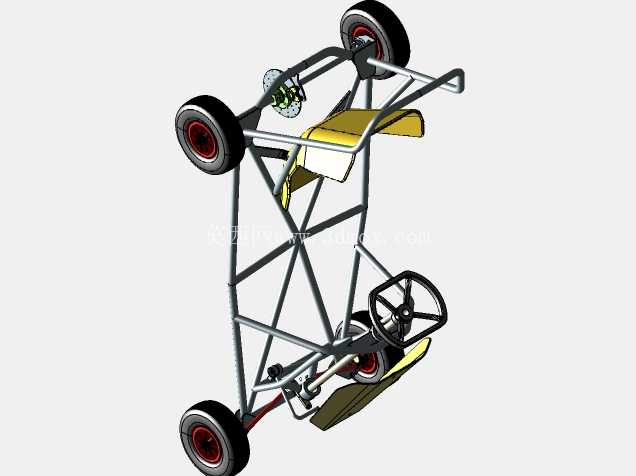

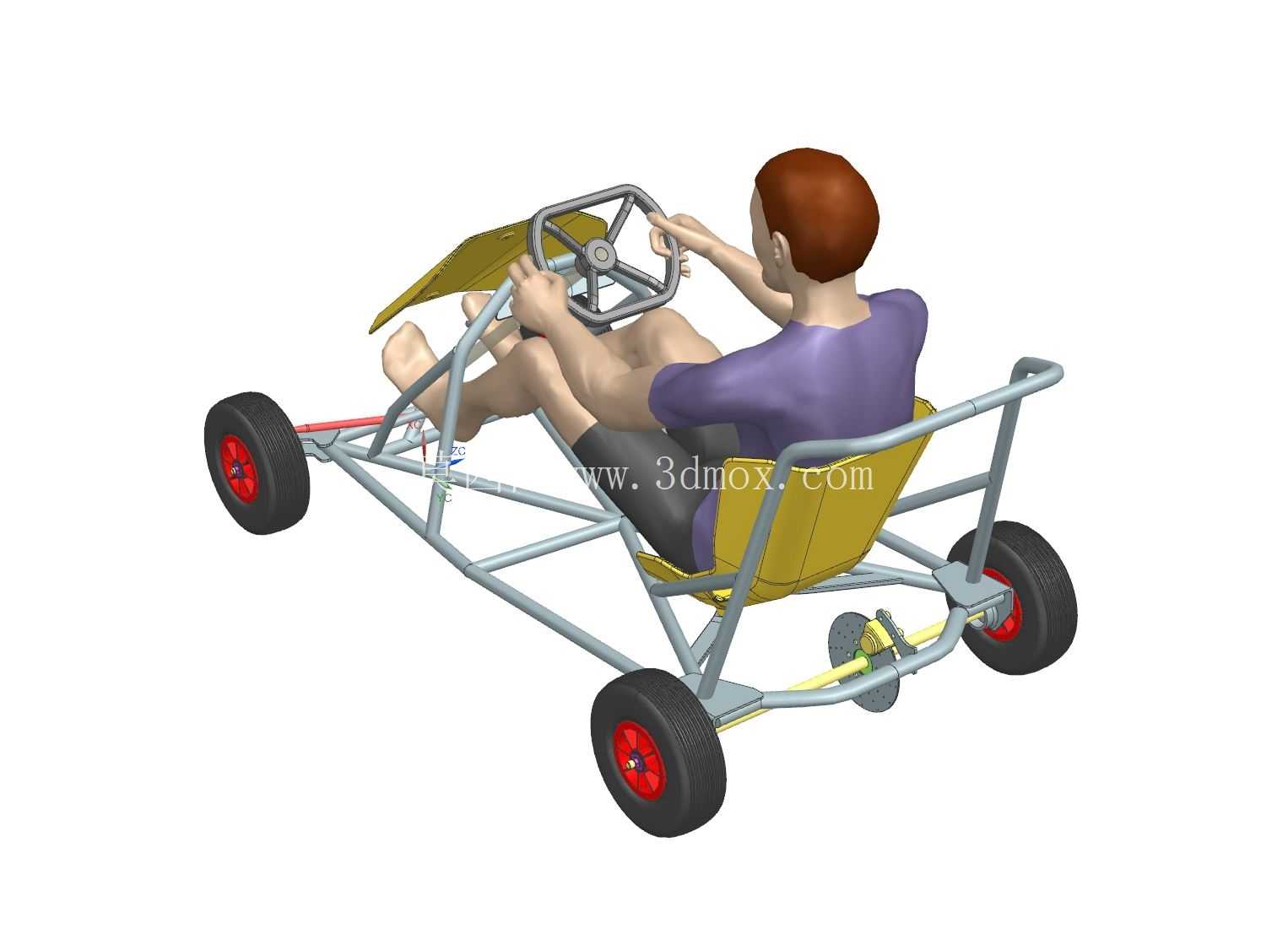

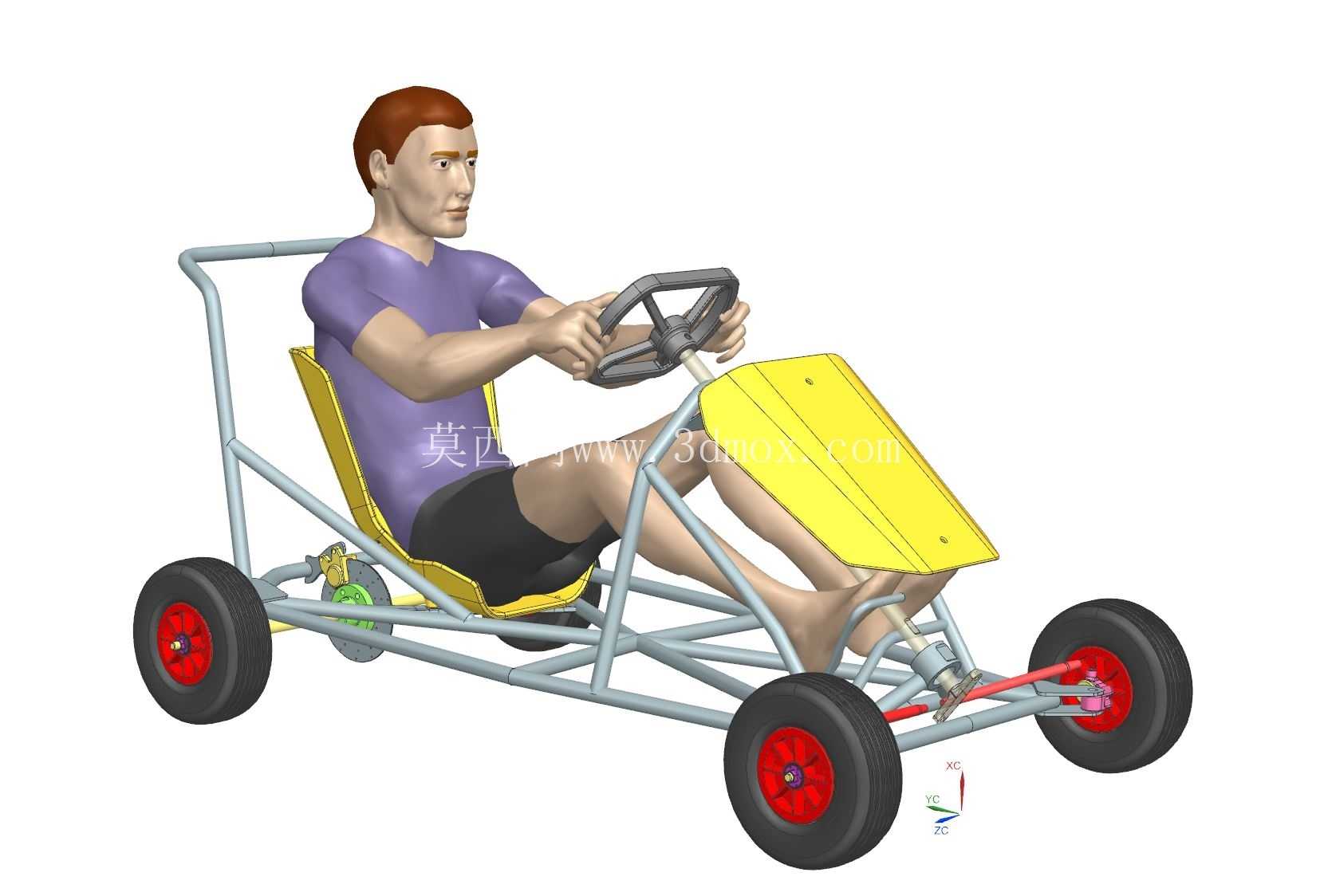

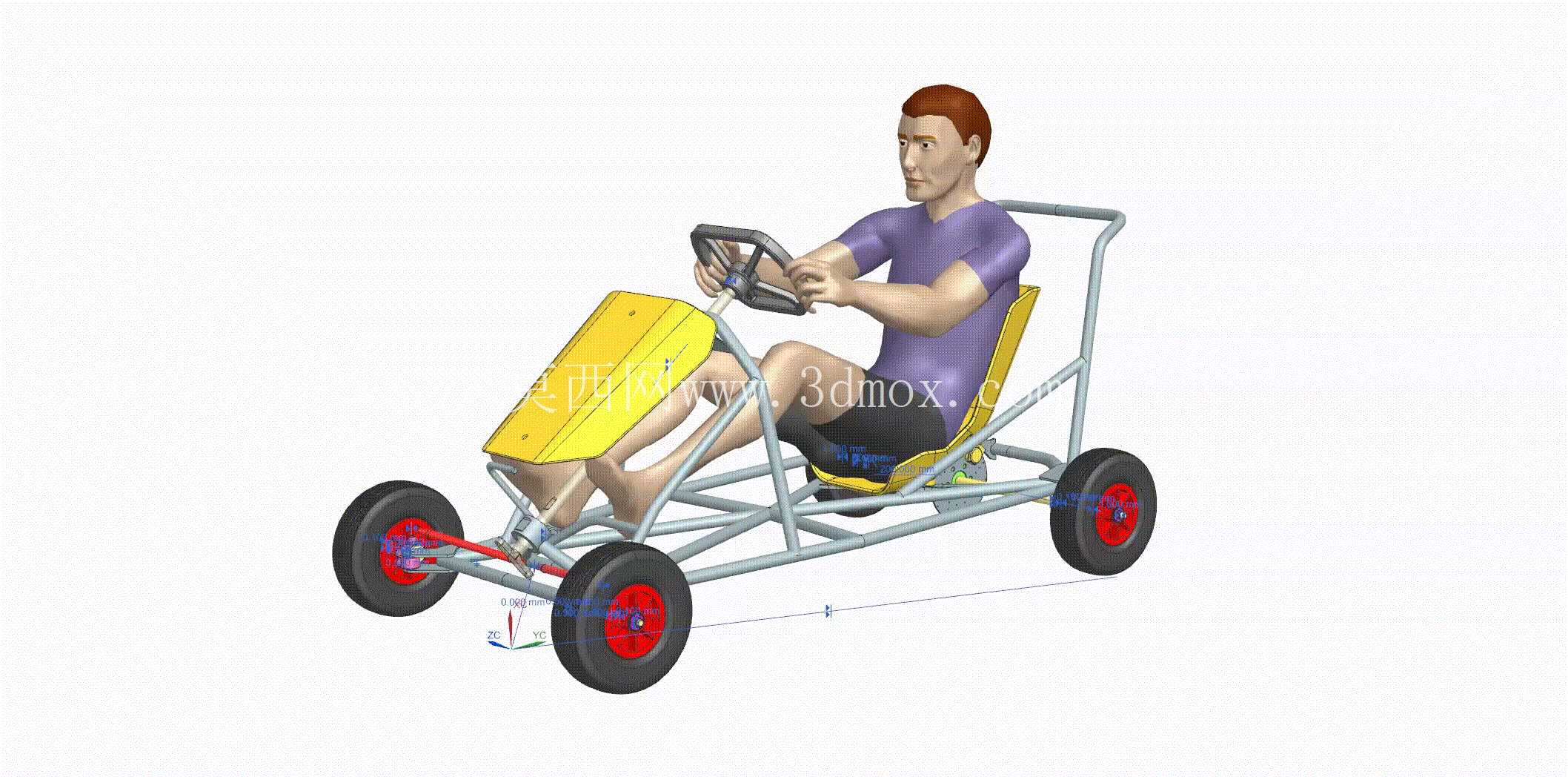

这款无动力滑行卡丁车的结构设计，核心围绕低预算教学场景下的可实现性展开，整体采用裸露钢管桁架式车架作为承载主体，所有管材选用常规小口径焊接钢管，无需复杂的冲压成型工序，仅通过切割、弯管、焊接即可完成主体框架加工，适配教学场景下学员有限的加工条件与预算约束。车架的受力路径经过简化排布，从前方转向安装位延伸至后部座椅支撑区，主纵梁采用连续弯管结构，既承担前轮转向的侧向载荷，也传递滑行过程中路面通过车轮传递的冲击，横向连接管按照受力间隔排布，在控制整体重量的同时保证车架扭转刚度，避免滑行过程中车架出现过度形变影响转向精度。

转向系统采用最基础的齿轮齿条式转向结构？不，实际采用直接连接式转向柱设计，转向盘通过单根转向柱直接连接前轮转向摇臂，省略了复杂的转向助力与多级传动结构，转向柱与车架的连接位采用简易衬套固定，无需精密轴承即可实现顺畅转动，前轮转向节直接焊接在车架前伸的支耳上，转向摇臂与转向柱下端通过销轴连接，转动方向盘时可直接带动前轮偏转，转向传动比设置偏大，降低滑行过程中方向过度灵敏带来的操控风险，适配斜坡滑行时的低速操控需求。

行走部分采用四个等直径的小尺寸充气橡胶轮，轮辋为通用简易冲压结构，轮毂通过短轴直接固定在车架的轮轴支耳上，无悬挂减震结构，依靠轮胎本身的形变吸收小幅路面颠簸，这种设计大幅简化了结构复杂度，降低加工装配难度，轮距与轴距的参数设置经过适配，保证单人乘坐时的重心落在四轮支撑区域的中心位置，避免斜坡滑行时出现侧翻风险，前轮的前束角设置为微小正值，保证滑行过程中车辆保持直线行驶稳定性，减少不必要的方向修正操作。

乘坐区域采用简易平板式座椅，座椅直接固定在车架后部的横向钢管上，座椅靠背采用倾斜角度设置，适配人体乘坐时的背部倚靠姿态，乘坐位置的高度设置保证驾驶者双脚可以自然放置在车架前部的脚踏区域，双手可以舒适握持方向盘，整体人机尺寸按照中等身高成年人的人体参数设置，乘坐时重心高度较低，进一步提升滑行过程中的稳定性。前部设置一块简易的平板式前挡板，既可以遮挡前轮带起的杂物，也作为车架前部的结构加强件，连接两侧前纵梁提升前部框架的刚度。

这款结构的实际应用场景覆盖工业设计教学实践、青少年科创DIY制作、休闲娱乐场地无动力滑行体验等多个方向，所有零部件均采用市面易采购的通用材料，无需定制化开模或特殊加工工序，学员可以在掌握基础焊接、切割技能的前提下独立完成整车制作。设计过程中特意省略了动力系统、复杂悬挂、制动系统等非必要结构，仅保留最核心的滑行、转向、承载功能，让制作者可以将精力集中在车架结构设计、人机工程适配、受力路径优化的核心设计环节，理解轻型载具的基本设计逻辑。

从安装边界来看，整车整体宽度控制在常规成年人肩宽范围内，长度不超过两米，既可以满足单人乘坐的空间需求，也便于在小型教学场地内进行测试滑行，所有外露的钢管端部都做了圆弧钝化处理，避免尖锐边角带来的安全隐患，车架上的所有连接节点都采用满焊处理，保证连接强度，转向活动部位预留足够的活动间隙，避免出现运动干涉。在实际制作过程中，制作者还可以根据自身需求在基础框架上加装简易手刹、车身覆盖件、安全护板等附加结构，基础框架的预留安装位可以支持多种拓展改装，适配不同使用场景下的个性化需求。

从结构设计逻辑来看，这款卡丁车没有追求极致的性能或复杂的功能，而是回归无动力滑行载具的本质需求，在保证基础使用安全与操控稳定性的前提下，最大限度降低制作门槛与成本，让没有丰富机械加工经验的制作者也能完成整车的制作与装配，理解载具设计中重心布置、受力传递、人机适配的核心要点，是非常适合教学实践的轻量化载具结构方案。
