28BYJ-48型5V直流减速步进电机结构

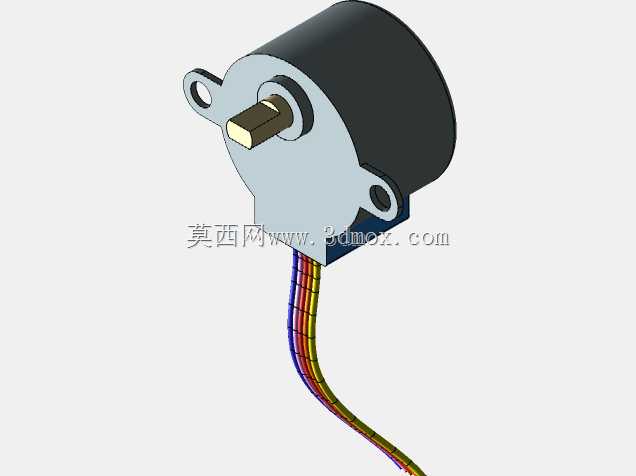

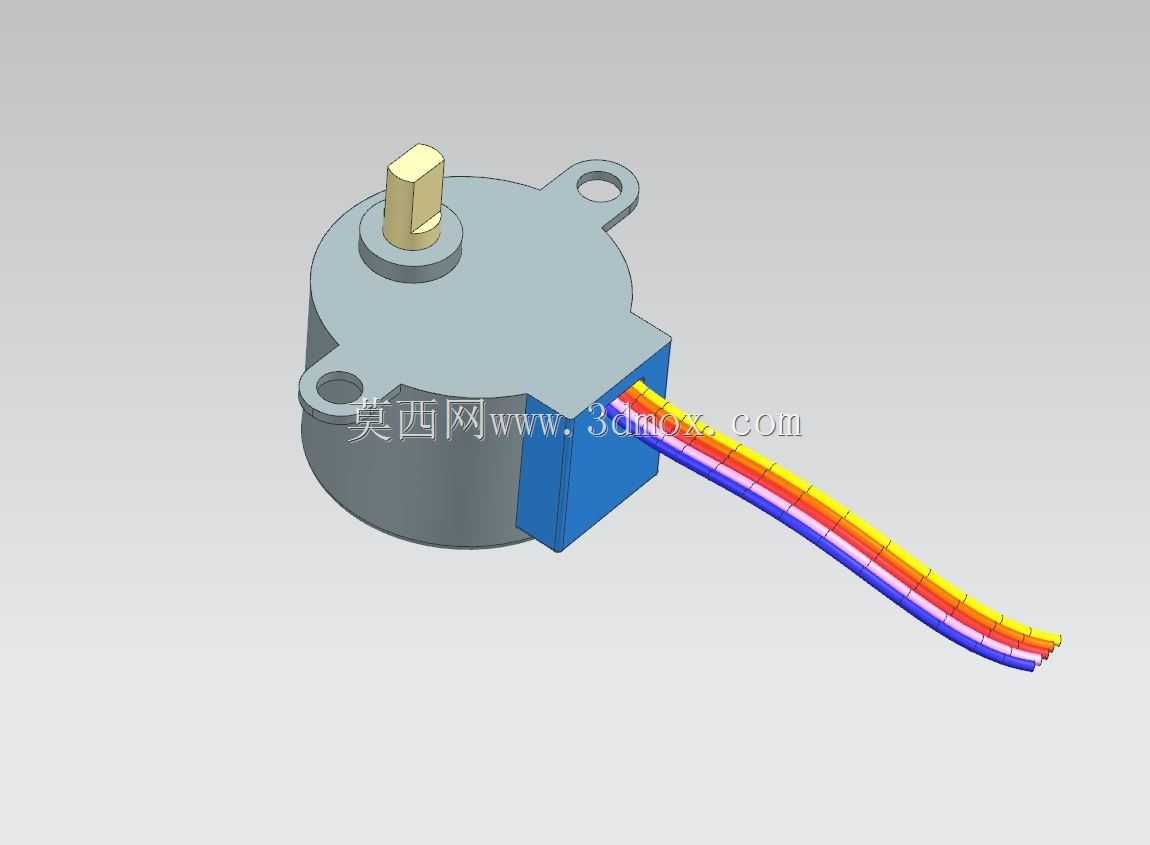

　　这款小型减速步进电机常被应用在小型自动化执行机构、智能硬件传动模组、教学实验套件、小型云台驱动、智能阀门控制等场景中，作为精准角度控制的动力输出单元，其核心作用是将电脉冲信号转化为对应角度的轴端转动，配合驱动电路可实现精准的位置定位、定速转动，无需额外的位置反馈元件即可在额定负载范围内实现开环位置控制，大幅降低小型传动系统的结构复杂度与控制成本。从结构设计来看，该电机采用一体式减速箱集成设计，将步进电机本体与齿轮减速组封装在同一壳体内，输出轴端采用D型切边结构，可直接与带D型孔的传动件配合，无需额外加工键槽即可传递额定扭矩，避免轴与连接件之间出现打滑空转的问题；壳体侧边伸出的多色排线直接连接内部绕组，省去了用户自行接线焊接的工序，

　　排线采用不同颜色区分绕组相位，可直接匹配常规的ULN2003驱动板接线定义，降低接线出错概率。安装边界上，壳体顶部设置两个带安装孔的固定耳，两个安装孔的中心距经过标准化设计，可直接适配市面常见的28BYJ-48系列电机安装支架，安装孔内径适配M2规格的自攻螺丝或铜柱固定，安装时无需额外设计定制转接板，可直接固定在3D打印结构件、PCB板预留安装位或者薄金属支架上；电机整体为圆柱型主体加侧边接线端的结构，主体外径控制在28mm左右，整体高度不含输出轴的部分约为19mm，输出轴突出壳体表面的长度约为8mm，D型轴的对边尺寸为4.5mm左右，可适配常规的小型同步轮、摇臂、凸轮等传动零件，在狭小的设备内部空间中也能完成安装布置。

　　功能特性方面，该款5V供电版本的减速步进电机，内部减速组采用多级塑料齿轮传动，整体减速比约为64:1，输出端的静扭矩可满足小型负载的驱动需求，单脉冲对应的输出轴转动角度极小，可实现非常精细的角度调整，在额定转速范围内运行时噪音较低，不会对周边的声敏元件造成干扰；绕组的额定工作电压为5V直流，可直接与常见的单片机开发板5V供电引脚匹配，无需额外设计升压或者降压电路，非常适合用于嵌入式开发项目、小型DIY智能装置的动力单元。设计思路上，这款电机充分考虑了小型化应用场景的安装与使用需求，将减速结构与电机本体集成化设计，既保留了步进电机精准控位的优势，又通过减速组提升了输出扭矩，解决了小型步进电机本身输出扭矩不足无法驱动负载的问题；

　　固定耳与壳体采用一体式注塑成型，结构强度可满足常规安装场景的受力需求，不会因为螺丝锁紧力过大出现固定耳断裂的问题；接线端采用卡扣式结构与壳体连接，可承受一定的拉扯力，避免日常使用中排线被扯出导致绕组断线。在实际选型使用时，需要注意输出轴的径向负载与轴向负载上限，避免在输出轴上挂载过重的悬臂零件，否则会加速内部齿轮的磨损，缩短电机使用寿命；安装时两个固定耳的螺丝锁紧力矩需要控制在合理范围内，避免过大的锁紧力导致壳体变形，卡滞内部的减速齿轮组，造成电机运行卡顿、电流过大烧坏绕组的问题。该电机的转动方向可通过驱动板的脉冲输入顺序调整，可根据实际机构的运动需求调整接线顺序改变转向，无需改动机械结构即可适配不同的传动方向需求，在小型智能门锁传动结构、自动浇花器阀门控制、小型摄像头云台、桌面小型机械臂关节、电子玩具动作机构等场景中都有广泛应用，其标准化的安装尺寸与接线定义也让结构设计人员在选型时无需重新绘制安装图纸，可直接调用标准模型完成整体结构的装配校验，提前排查安装干涉、传动配合等问题，缩短产品开发的结构设计周期。
